最新第7章--零件图——答案

第 7 章 零件图 参考答案《工程制图习题册》第 7章 零件图（参考答案） [重庆大学出版社] 7-1 极限与配合专业班级 学号 姓名（1）根据图中所标注的尺寸，填写下表。

专业班级 学号 姓名 7-2 极限与配合（1）根据配合尺寸的标注，查出极限偏差数值，标注在图上。

（2）根据上图的配合尺寸画出配合的公差带图。

专业班级 学号 姓名 7-3 几何公差标注根据图中所标注的几何公差，填写下表。

专业班级 学号 姓名 7-4 表面粗糙度标注根据所给出的表面粗糙度，在图中相应位置进行标注。

专业班级 学号 姓名7-5 螺纹对下列各图中的螺纹进行标注。

（1）普通螺纹，大径为 20 ｍｍ，螺距为 2.5 mm，单线，中径和大径公差带均为 6g，右旋。

（2）普通螺纹，大径为 16 mm，螺距为1.5mm，单线，中径和大径公差带均为 6e，左旋。

（3）普通螺纹，大径为 24 mm，螺距为3mm，单线，中径和小径公差带均为 6H，右旋。

专业班级 学号 姓名7-6 极限与配合（4）55°非密封管螺纹，尺寸代号为 3/4，公差带等级为 A 级，右旋。

（5）55°密封管螺纹（圆柱内螺纹），尺寸代号为 1/2，右旋。

（原习题中此题目有误，以现有红色部分为准） （6）与圆锥内螺纹相配合的圆锥外螺纹，尺寸代号为 3/4，左旋。

专业班级 学号 姓名7-7 标注零件尺寸（下图为答案）标注零件尺寸（尺寸数值由图中量取整数）。

专业班级 学号 姓名7-8读零件图读支座零件图，画出 C—C 半剖视图（按图形大小量取尺寸）；标出三个方向主要尺寸基准（用箭头线指明引出标注）。

第7章零件图H T 150Z A l S i 7M g材料材料 踏架阀盖 技术要求 未注明圆角R 3名称技术要求 未注明圆角R 2名称 7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

1．2．）轴套与孔：轴套与孔属于基孔制过盈配合；H的基本偏差代号，s表示配合轴的基本偏差代号IT 6 级，孔为IT 7 级。

表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示偏差代号，f表示配合轴的基本偏差代号；IT 7 级，孔为IT 8 级。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

（1）熟悉并掌握零件测绘的方法和步骤。

（2）熟悉零件表达方案的选择、尺寸标注及技术要求的注写方法。

（3）加强徒手画零件草图的训练。

2．内容与要求（1）根据实际零件，合理选择表达方案，用A3图纸或座标纸徒手画出零件草图。

（2）测量零件尺寸，选择技术要求（用类比的方法或由教师指导），并标注在零件草图上。

（3）在所测绘的若干零件中，由教师指定，用A3图纸画出两个零件的零件工作图，比例自定。

（4）保存好全部零件草图，待以后用于计算机绘制零件工作图的训练。

（5）零件测绘的方法和步骤及注意事项参见教材相关内容。

7.9 看懂零件图，回答问题。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

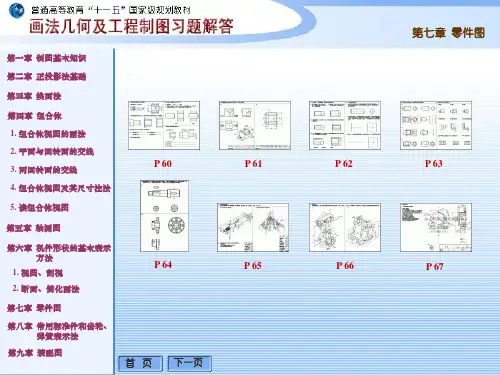

第七章 零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图P 60P 61P 62P 63P 64P 65P 66P 67首 页下一页极限与配合、形状和位置公差第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页下页题答 案P60极限与配合、形状和位置公差第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页题 目下页题返 回P60表面结构的表示法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页上页题下页题答 案P61表面结构的表示法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页题 目下页题返 回P61零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-5(1)7-5(2)7-5(4)-17-5(4)-2上页题下页题答 案P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-5(1)7-5(2)7-5(4)-17-5(4)-2题 目下页题返 回P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题7-5(2)7-5(4)-17-5(4)-2下页题题 目答 案P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-5(1)7-5(4)-17-5(4)-2上页题下页题题 目答 案P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-5(1)7-5(2)7-5(4)-2上页题下页题题 目答 案P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-5(1)7-5(2)7-5(4)-1上页题下页题题 目答 案P62零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页上页题下页题答 案P63零件上的螺纹和常见工艺结构第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页题 目下页题返 回P63零件图中尺寸的的合理标注第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页上页题下页题答 案P64零件图中尺寸的的合理标注第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页题 目下页题返 回P64画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-10(1)7-10(2)上页题下页题答 案 (1)答 案 (2)P65画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-10(1)7-10(2)题 目下页题答 案 (2)返 回P65画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-10(1)7-10(2)题 目下页题答 案 (1)返 回P65画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题7-10(2)下页题题 目答 案 (1)P65画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-10(1)上页题下页题题 目答 案 (2)P65画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-11(1)7-11(2)上页题下页题答 案 (1)答 案 (2)P66画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-11(1)7-11(2)题 目下页题答 案 (2)返 回P66画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-11(1)7-11(2)题 目下页题答 案 (1)返 回P66画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题7-11(2)下页题题 目答 案 (1)P66画零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-11(1)上页题下页题题 目答 案 (2)P66读零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-12上页题答 案P67读零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页7-12题 目返 回P67读零件图第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题 题 目 答 案 P67。
