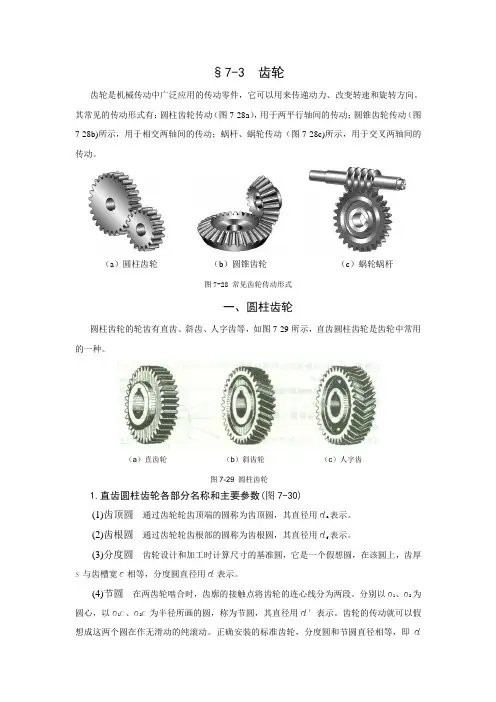

§7-3 齿轮齿轮是机械传动中广泛应用的传动零件，它可以用来传递动力、改变转速和旋转方向。
其常见的传动形式有：圆柱齿轮传动（图7-28a），用于两平行轴间的传动；圆锥齿轮传动（图7-28b)所示，用于相交两轴间的传动；蜗杆、蜗轮传动（图7-28c)所示，用于交叉两轴间的传动。
（a）圆柱齿轮（b）圆锥齿轮（c）蜗轮蜗杆图7-28 常见齿轮传动形式一、圆柱齿轮圆柱齿轮的轮齿有直齿、斜齿、人字齿等，如图7-29所示，直齿圆柱齿轮是齿轮中常用的一种。
（a）直齿轮（b）斜齿轮（c）人字齿图7-29 圆柱齿轮1.直齿圆柱齿轮各部分名称和主要参数(图7-30)(1)齿顶圆通过齿轮轮齿顶端的圆称为齿顶圆，其直径用d a表示。
(2)齿根圆通过齿轮轮齿根部的圆称为齿根圆，其直径用d f表示。
(3)分度圆齿轮设计和加工时计算尺寸的基准圆，它是一个假想圆，在该圆上，齿厚s与齿槽宽e相等，分度圆直径用d表示。
(4)节圆在两齿轮啮合时，齿廓的接触点将齿轮的连心线分为两段。
分别以o1、o2为圆心，以o1c、o2c为半径所画的圆，称为节圆，其直径用d′表示。
齿轮的传动就可以假想成这两个圆在作无滑动的纯滚动。
正确安装的标准齿轮，分度圆和节圆直径相等，即d＝d′。
（5）齿顶高分度圆到齿顶圆之间的径向距离，称为齿顶高，用h a表示。
（6）齿根高分度圆到齿根圆之间的径向距离，称为齿根高，用h f表示。
（7）齿高齿顶圆到齿根圆之间的径向距离，称为齿高，用h表示，h =h a+ h f。
（8）齿厚在分度圆上，同一齿两侧齿廓之间的弧长，称为齿厚，用s表示。
图7－30齿轮各部分名称和代号（9）齿间在分度圆上，齿槽宽度的一段弧长，称为齿间，也称为齿槽宽，用e表示。
（10）齿距在分度圆上，相邻两齿同侧齿廓之间的弧长，称为齿距，用p表示。
（11）齿形角（啮合角、压力角）渐开线圆柱齿轮基准齿形角为20°，它等于两齿轮啮合时齿廓在节点处的公法线与两节圆的公切线所夹的锐角，称为啮合角或压力角，用字母α表示。
