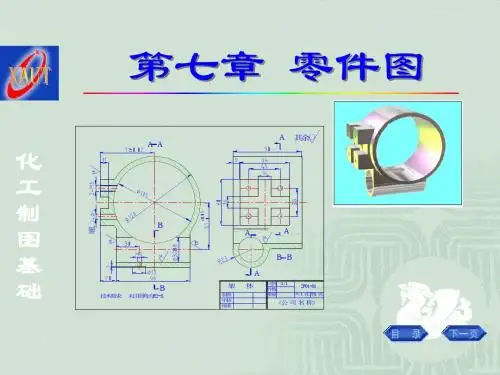

一组视图 完整尺寸
技术要求 标题栏
二、零件图的内容
1．视图 根据有关标准和规定，用正投影法表达零件内、外结 构的一组图形。
2．尺寸 零件图应正确、完整、清晰、合理地标注零件制造、 检验时所需的全部尺寸。
3．技术要求 标注或说明零件制造、检验或装配过程中应达到 的各项要求，如表面粗糙度、极限与配合、形状和位置公差、 热处理、表面处理等要求。
1.主视图的表达
1）形状特征的表达
能够清楚地表达主要形体的形状特征
2）加工位置的表达
反应了零件的加工位置
例如：（轴、盘类）
3）工作位置原则
反应了零件的工作位置
例如： （支架、壳体类）
2.其他视图的表达
首先读表达主要形体的其它视图，再读次要形体的视图。
二、典型零件图的视图的表达方法 1.轴、套类零件表达 ⑴ 分析形体、结构
4．标题栏 标题栏画在图框的右下角，需填写零件的名称、材 料、数量、比例，制图、审核人员的姓名、日期等内容。
§7-2 零件图的视图
一、视图表达的一般原则 1.主视图表达 2.其他视图的表达
二、典型零件图的视图的表达方法
轮盘类
支架
轴
传动装置
一、视图表达的一般原则
能正确、完整、清晰、合理地表达出零件的全部结构形状、读图 方便、画图简单。在画图前从零件的结构特点、使用功能和加工 方法等进行分析，选用了适当的视图和各种方法进行表达
基本符号上加一小圆，表示表面粗糙度是用不去除材料的 方法获得，如：铸，锻，冲压、热轧、冷轧、粉末冶金等； 或是用保持原供应状况的表面。
用任何方法获得的表面粗糙度，Ra 的上限值 3.2μ m。
用去除材料方法获得的表面粗糙度，Ra 的上 限值3.2μ m。
