mosfet制程简介

mosfet制造工艺概述MOSFET（金属氧化物半导体场效应晶体管）是一种晶体管类型，广泛应用于微电子学、计算机工业、通信和消费电子产品中。

MOSFET 可以用来控制电路，具有高输入电阻和低输出电阻，这使其成为广泛应用于高速、高效和低功耗电子设备中的关键组件。

制造工艺制造MOSFET的过程包括多个步骤，每个步骤都需要高度精确的控制以确保产品的一致性和可靠性。

这些步骤通常涉及器件设计、沉积、光刻、清洗、蚀刻、离子注入和退火等过程。

器件设计MOSFET的器件设计通常是在计算机模拟中完成的，其中使用了先进的CAD软件（计算机辅助设计软件）。

该软件用于模拟器件结构以及模拟电气特性，通过模拟优化设计以获得更好的器件性能，更高的可靠性和更低的成本。

沉积和光刻接下来的步骤涉及沉积和光刻技术，初始步骤会对硅片进行净化和清洁，以去除微小杂质。

接着使用化学气相沉积（CVD）或物理气相沉积（PVD）技术，将金属层沉积在硅片上。

沉积完成后，通过光刻技术使用紫外线将图形显影在金属膜上，制作出MOSFET的控制结构。

清洗和蚀刻沉积和显影完成后，需要清洗非必要的金属部分，然后使用化学腐蚀技术将硅片的表层溶解成所需形状。

以获得所需的MOSFET器件结构。

离子注入和退火现在，应用离子注入技术将夹杂物（如钼、铝等）注入硅片中，以控制MOSFET的电气特性。

通过不同的注入措施和参数，在硅片的不同区域中产生不同浓度和类型的材料。

然后通过烧结和退火技术进一步去除杂质，并使硅片释放出内部应力。

结论MOSFET的制造过程非常复杂，牵涉到许多技术领域。

制造商需要采用先进的试验、纠错和生产技术，以确保他们获得最高质量的产品。

当然，第一次准确坚持每一步骤的质量，确保每个元件都具有可靠性、长寿命和稳定性。

金属氧化物半导体场效应晶体管维基百科，自由的百科全书（重定向自MOSFET）跳转到：导航, 搜索汉漢▼显示↓显微镜下的MOSFET测试用组件。

图中有两个栅极的接垫（pads）以及三组源极与漏极的接垫。

金属氧化物半导体场效应晶体管，简称金氧半场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效应晶体管（field-effect transistor）。

MOSFET依照其“通道”的极性不同，可分为n-type与p-type的MOSFET，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。

从目前的角度来看MOSFET的命名，事实上会让人得到错误的印象。

因为MOSFET里代表“metal”的第一个字母M，在当下大部分同类的组件里是不存在的。

早期MOSFET的栅极（gate electrode）使用金属作为其材料，但随着半导体技术的进步，现代的MOSFET栅极早已用多晶硅取代了金属。

MOSFET在概念上属于“绝缘栅极场效应晶体管”（Insulated-Gate Field Effect Transistor, IGFET）。

而IGFET的栅极绝缘层，有可能是其他物质，而非MOSFET使用的氧化层。

有些人在提到拥有多晶硅栅极的场效应晶体管组件时比较喜欢用IGFET，但是这些IGFET多半指的是MOSFET。

MOSFET里的氧化层位于其通道上方，依照其操作电压的不同，这层氧化物的厚度仅有数十至数百埃（Å）不等，通常材料是二氧化硅（silicon dioxide, SiO2），不过有些新的高级制程已经可以使用如氮氧化硅（silicon oxynitride, SiON）做为氧化层之用。

今日半导体组件的材料通常以硅（silicon）为首选，但是也有些半导体公司发展出使用其他半导体材料的制程，当中最著名的例如IBM 使用硅与锗（germanium）的混合物所发展的硅锗制程（silicon-germanium process, SiGe process）。

mosfet工艺种类MOSFET工艺种类MOSFET（金属-氧化物-半导体场效应晶体管）是现代电子设备中最常用的晶体管之一。

它具有高度集成、低功耗和高速度等优势，被广泛应用于数字和模拟电路中。

不同的MOSFET工艺种类在制造过程和性能特点上存在差异。

本文将介绍几种常见的MOSFET工艺种类及其特点。

1. NMOS工艺：NMOS（N型MOS）工艺是最早应用的MOSFET工艺之一。

它采用N型半导体材料作为沟道，通过控制栅极电压来控制电流的流动。

NMOS工艺具有制造过程简单、速度快、功耗低的优势，但需要负偏压驱动，导致功耗偏高，适用于低功耗和高速度的应用。

2. PMOS工艺：PMOS（P型MOS）工艺和NMOS工艺相反，采用P型半导体材料作为沟道。

PMOS工艺具有与NMOS相反的特点，如制造过程简单、速度快、功耗低等。

然而，PMOS工艺需要正偏压驱动，使其在功耗方面相对较高。

因此，PMOS工艺适用于负责低功耗要求的应用。

3. CMOS工艺：CMOS（互补金属-氧化物-半导体）工艺是目前最常用的MOSFET工艺之一。

它结合了NMOS和PMOS的优点，具有低功耗、高集成度和高可靠性等优势。

CMOS工艺使用N型和P型半导体材料来制造互补的MOSFET，通过控制两个MOSFET的开关状态来实现电流的流动。

CMOS工艺适用于各种应用领域，包括集成电路、微处理器和数字信号处理器等。

4. BiCMOS工艺：BiCMOS（双极性互补金属-氧化物-半导体）工艺是CMOS和双极晶体管（BJT）技术的结合，具有高度集成、高速度和低功耗等优点。

BiCMOS工艺在集成电路中同时使用CMOS 和BJT，以实现更高的功能集成度和性能。

BiCMOS工艺适用于需要高速和高集成度的应用，如通信和数据处理。

5. SOI工艺：SOI（绝缘体-硅）工艺是在硅衬底上形成一层绝缘层，然后在其上制造晶体管的一种工艺。

SOI工艺具有低耗散功率、高速度和抗辐射等优势。

MOSFET工艺流程简介Mosfet学习资料myung_yao1 / 25工艺说明：Lot in NO. Operation condition Equipment打标目的主要给硅片编号,包括批号和片号。

1 打标Mark-II不能太深，否则激光轰击时产生过多颗粒H-V：Sb dopant.L-V：As dopant N-EpitaxyN+Substrate使用SiO2层作为背封层Thickness 625um Substate dopping EPI dopantPh 0.015Ω –cmGuoYu Semiconductor co.,Ltd Confidential2 / 25工艺说明：F-OX NO. Operation condition Equipment2 3 4前处理F_OXSC1+SC21000C清洗台Furnace场氧生长后，起到分压环场板的作用.膜厚测定NANO Spec膜厚控制中,样片不需要清洗,测试时测量上、中、下、左、右5点F_oxN-Epi10000+500A，采用湿法生长GuoYu Semiconductor co.,LtdConfidential3 / 25NO. Operation condition Equipment5 6 7 8 9HMDS 工艺说明： <RIN>光刻主要开出保护环图形匀胶曝光显影检验coating<RIN> alignDevelopADIcoaterStepperInspector先行片需检查9点，整批检查需查看5点.观察图形线条,注意有无CD超标现象PR PRF_oxN-EpiGuoYu Semiconductor co.,LtdConfidential4 / 25NO.10 Operation condition EquipmentOVEN工艺说明：烘烤可以改善胶与硅片的黏附性，防止掀胶bake腐蚀160C,30’F10811 清洗台12 膜厚测定检验NANO Spec inspector13 ACI14 PR-Strip条宽测定Ashing15 Nano LineToxide<100A注意条宽控制N-EpiGuoYu Semiconductor co.,Ltd Confidential5 / 256 / 25NO.16 Operation conditionEquipment工艺说明：J-imp 主要作用为减小P 阱之间的夹层电阻前处理 Thin Ox 膜厚测定 检验 SC3+HF 1000C17 Furnace NANO Spec inspector Implanter18 19 20J-IMPE12,100KeV Thin Oxide 的作用主要是：作 为离子注入时的阻挡才层，厚 度一般为200A~1000A 。

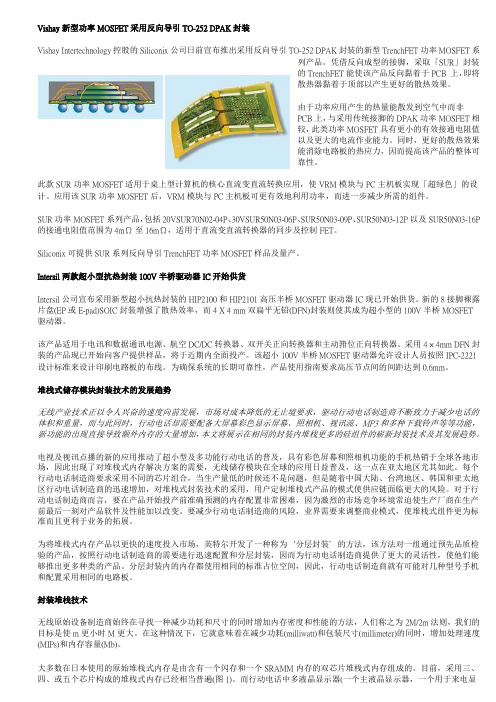

Vishay新型功率MOSFET采用反向导引TO-252 DPAK封装Vishay Intertechnology控股的Siliconix公司日前宣布推出采用反向导引TO-252 DPAK封装的新型TrenchFET功率MOSFET系列产品。

凭借反向成型的接脚，采取「SUR」封装的TrenchFET能使该产品反向黏着于PCB 上，即将散热器黏着于顶部以产生更好的散热效果。

由于功率应用产生的热量能散发到空气中而非PCB上，与采用传统接脚的DPAK功率MOSFET相较，此类功率MOSFET具有更小的有效接通电阻值以及更大的电流作业能力。

同时，更好的散热效果能消除电路板的热应力，因而提高该产品的整体可靠性。

此款SUR功率MOSFET适用于桌上型计算机的核心直流变直流转换应用，使VRM模块与PC主机板实现「超绿色」的设计。

应用该SUR功率MOSFET后，VRM模块与PC主机板可更有效地利用功率，而进一步减少所需的组件。

SUR功率MOSFET系列产品，包括20VSUR70N02-04P、30VSUR50N03-06P、SUR50N03-09P、SUR50N03-12P以及SUR50N03-16P 的接通电阻值范围为4mΩ至16mΩ，适用于直流变直流转换器的同步及控制FET。

Siliconix可提供SUR系列反向导引TrenchFET功率MOSFET样品及量产。

Intersil两款超小型抗热封装100V半桥驱动器IC开始供货Intersil公司宣布采用新型超小抗热封装的HIP2100和HIP2101高压半桥MOSFET驱动器IC现已开始供货。

新的8接脚裸露片盘(EP或E-pad)SOIC封装增强了散热效率，而4 X 4 mm双扁平无铅(DFN)封装则使其成为超小型的100V半桥MOSFET驱动器。

该产品适用于电讯和数据通讯电源、航空DC/DC转换器、双开关正向转换器和主动箝位正向转换器。

采用4 × 4mm DFN封装的产品现已开始向客户提供样品，将于近期内全面投产。

MOSFET结构及其工作原理详解MOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，广泛应用于电子设备中。

它由金属、氧化物和半导体构成，通过不同电压的施加来控制电流的流动。

下面将详细介绍MOSFET的结构和工作原理。

MOSFET的结构主要包括源极（Source）、漏极（Drain）、栅极（Gate）和绝缘层（Insulator）四个部分。

其中，源极和漏极是N型或P型半导体材料，栅极是金属材料，绝缘层一般采用二氧化硅。

栅极和绝缘层之间形成了一个电容，称为栅氧化物电容。

首先是摩尔斯电势形成。

当源极和漏极之间的电压为零时，栅极施加一个正电压，导致栅氧化物电容上积累了正电荷，使得绝缘层下的半导体材料形成了一个负摩尔斯电势。

这个负摩尔斯电势吸引了漏极和源极之间的电子，形成了一个电子云。

接下来是沟道形成。

当栅极施加的正电压增加到一定程度时，负摩尔斯电势足够吸引漏极和源极之间的电子，使其在绝缘层下形成一个导电通道，这个通道就叫做沟道。

沟道的形成使得源极和漏极之间形成了一个导电路径。

最后是沟道电流的控制。

当栅极施加的正电压继续增加时，沟道的宽度和电阻都会减小，从而使得漏极和源极之间的电流增大。

反之，当栅极施加的正电压减小时，沟道的宽度和电阻增大，电流减小。

因此，通过调节栅极电压，可以控制源极和漏极之间的电流大小。

总结起来，MOSFET的工作原理就是通过栅极电压的变化，控制源极和漏极之间的电流大小。

这种控制是通过绝缘层下形成的沟道来实现的，当栅极电压足够大时，沟道形成并导通，电流得以流动；当栅极电压减小时，沟道关闭，电流停止流动。

MOSFET完整工艺流程《MOSFET完整工艺流程》MOSFET（金属氧化物半导体场效应晶体管）是一种重要的半导体器件，广泛应用于集成电路和电子器件中。

其制造工艺流程是一个复杂的过程，需要经过多道工序才能完成。

下面将介绍一下MOSFET完整的制造工艺流程。

首先是晶圆制备工艺。

制造MOSFET的第一步是准备硅晶圆。

晶圆一般是通过Czochralski法生长，然后经过精加工和抛光处理。

接着是沉积工艺，通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法在晶圆上沉积绝缘层和金属层。

其次是光刻工艺。

光刻是将图形转移到硅晶圆上的技术，在MOSFET制造中起着至关重要的作用。

首先，在光刻胶上照射紫外光，然后使用显影剂进行显影，形成光刻图形，最后进行等离子蚀刻得到所需的结构图形。

接着是离子注入工艺。

通过离子注入，可以在晶圆表面形成n型或p型的掺杂区域。

这对于形成MOSFET的导体和绝缘区域至关重要。

随后是扩散工艺。

将已形成的掺杂区域进行扩散，使掺杂浓度均匀并深度适当。

接下来是金属化工艺。

金属化是将金属薄膜沉积在晶圆表面，形成电极和导线。

这是形成MOSFET电子器件的关键工艺之一。

最后是封装工艺。

封装是将芯片封装在塑料、陶瓷或金属外壳中，以保护芯片并连接芯片和外部电路。

封装工艺是MOSFET最后一个工艺环节。

整个MOSFET的制造工艺流程涉及材料学、物理、化学、机械等多个专业知识领域，是一个极为复杂的流程。

通过不断的技术创新和工艺改进，人们可以更加精密地制造出高性能、大规模集成的MOSFET器件，推动了集成电路和电子器件的发展。

mosfet封装工艺流程(一)MOSFET封装工艺介绍MOSFET（金属氧化物半导体场效应晶体管）是一种重要的电子元件，广泛应用于各种电路中。

在生产中，封装工艺起到将MOSFET芯片封装成实际可用的器件的作用。

本文将介绍MOSFET封装工艺的各个流程。

1. 设计封装参数在MOSFET封装工艺中，首先需要进行封装参数的设计。

这包括选择适当的封装类型和尺寸，确定引脚排列和材料选择等。

封装参数的设计决定了器件的外观、性能和可靠性。

2. 器件封装在器件封装过程中，首先将MOSFET芯片粘连到封装基底上。

然后，使用焊接技术将芯片与引脚连接起来，以实现电气连接和机械强度。

这一步骤通常使用焊线或球（Wire Bonding or Ball Bonding）技术完成。

3. 导电胶连接导电胶连接是封装工艺中的关键步骤之一。

通过将导电胶覆盖在芯片和引脚之间，实现芯片与引脚之间的电气连接。

导电胶连接要求精准的控制和高品质的材料，以确保良好的电气性能和可靠性。

4. 封装密封封装密封是为了保护MOSFET芯片和引脚不受环境中的尘埃、湿气等污染物的侵害，提高器件的可靠性。

封装密封的常用材料包括环氧树脂、硅胶等。

5. 引脚整形引脚整形是将封装好的MOSFET器件的引脚进行整形和修剪，以满足各种应用的需求。

引脚整形可通过机械方式（例如剪切），也可通过热力方式（例如焊接）完成。

6. 器件测试最后，进行器件测试以确保封装完好的MOSFET器件的性能符合设计要求。

器件测试包括电性能测试、可靠性测试等，以验证封装质量和器件性能，为产品交付客户前的出货前测试。

结论MOSFET封装工艺是将MOSFET芯片封装成实际可用器件的关键步骤。

通过设计封装参数、实施器件封装、导电胶连接、封装密封、引脚整形和器件测试等流程，可以确保封装好的MOSFET器件具有良好的性能和可靠性，满足各种应用的需求。

以上是MOSFET封装工艺的详细流程介绍，希望本文能对读者对MOSFET封装工艺有所了解和认识。

si mosfet工艺
Si-MOSFET根据制造工艺可分为平面栅极MOSFET和超结MOSFET。

平面栅极MOSFET在提高额定电压时，漂移层会变厚，导致导通电阻增加的问题。

超结MOSFET的制造工艺相较于常规MOSFET更加复杂，主要体现在沟槽的填充外延制造方法上。

超结MOSFET通过使沟槽和沟槽间距尽可能小和深，设计具有较低电阻的N层，实现了低导通电阻产品。

以下是Si-MOSFET的常规制造工艺和超结制造工艺的对比：
1.常规MOS制造工艺：先进行衬底处理，然后进行源极、栅极和漏极的制作。

2.超级结的沟槽填充外延制造方法：在沟槽结构上生长二氧化硅层，形成MOSFET的沟槽结构；通
过光刻、刻蚀等工艺完成MOSFET的源极、栅极和漏极的制作。

此外，Si-MOSFET还与其他器件进行了功率和频率的比较，如IGBT、碳化硅MOS、平面/超结MOS等。

如需更多信息，建议查阅相关文献或咨询半导体材料领域业内人士。
