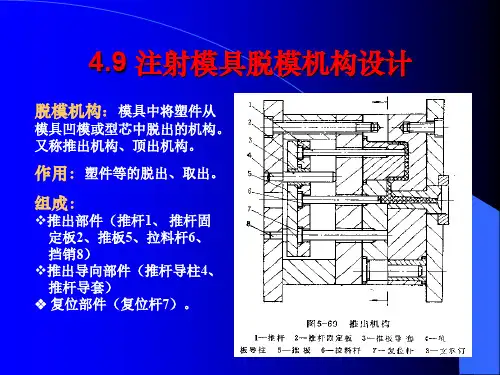

4.9脱模机构设计详解

第七周第一讲目的和要求：了解注射模具导向机构设计（导柱导向机构、锥面和合模销精定位装置），初步了解脱模机构设计的内容（方式、原则），脱模力的计算，一次脱模机构。

重点难点：导柱导向机构、锥面和合模销精定位装置、一次脱模机构类型4.8 注射模具导向机构设计—每套塑料模具必备。

注射模具导向机构的作用：（1）在模具工作时，导向机构可以维持动模与定模的正确合模然后保持其型腔的正确形状；（2）导向机构可以引导动模按顺序合模，防止型芯在合模过程中损坏，并能承受一定的侧向力；（3）对于三板式结构的模具（双分型面注射模），导柱可承受卸料板和定模型腔板（点浇口的浇口板）的重载荷作用；（4）对于大型模具的脱模机构，或脱模机构中有细长推杆或推管时，导向机构可以保持其机构运动的灵活平稳。

4.8.1导柱导向机构导柱导向是指导柱与导套采用间隙配合，使导套在导柱上滑动，配合间隙有一定级别，主要零件有导柱和导套。

1. 导柱如图4-127所示，导柱主要有两种结构形式，一种是带头直通式导柱，用于简单小型模具。

小批量生产时，一般不需要导套，导柱直接与模板导向套配合；而在大多数情况下，导柱需要与导套配合。

另一种是有肩导柱，用于大型模具。

所有的导柱都必须具有足够的抗弯强度，且表面要耐磨，心部要坚韧，因此导柱材料多采用低碳钢渗碳淬火，或用碳素工具钢淬火处理，硬度大。

另外导柱的端部常设计成锥形或半球形，便于导柱顺利进入导套。

2. 导套导套的几种结构形式如图4-128所示，其中有直导套、I型带头导套和II型带头导套。

为使导柱进入导套比较顺利，在导套的前端倒一圆角。

导向孔最好打通，否则导柱进入未打通的导柱孔时，孔内气体无法逸出，产生反压力，给导柱的进入造成阻力。

当结构需要开不通孔时，就要在不通孔的侧面增加通气孔，或在导柱的侧壁磨出排气槽。

导套可用淬火钢或铜等耐磨材料制造，但其硬度应低于导柱硬度，这样可以改善摩擦，防止导柱或导套被拉毛。

导柱、导套的相关结构形式和尺寸，可由设计模具时选定的标准模架对应的导柱、导套结构形式和尺寸决定。

摘要塑料是一种可塑性的合成高分子材料，具有重量轻且坚固，耐化学腐蚀，电绝缘性好，价格便宜，可塑性好等特点，广泛应用于电脑、手机、汽车、电机、电器、家电和通讯产品制造中。

注塑成形是成形塑件的主要方法之一，是指使用注塑机将热塑性塑料熔体在高压下注入到模具内经冷却固化获得产品的方法。

注塑的优点是生产速度快，效率高，操作可自动化，能成型形状复杂的零件，特别适合大量生产。

本次课程设计的产品为电源按键，具有重量轻，强度高，耐腐蚀，易清洁等特点，为大批量生产产品。

本次设计在针对产品进行工艺性分析后，确定模具分型面、型腔数目、浇口形式、位置大小；其中最重要的是确定型芯和型腔的结构，以及它们的定位和紧固方式。

此外还进行了脱模机构的设计，合模导向机构的设计，冷却系统的设计等。

最后绘制完整的模具装配总图和主要的模具零件图及编制成型零部件的制造加工工艺过程卡片。

实践证明：该模具结构合理、可靠,并能保证产品质量,对此类注塑产品的模具设计有参考价值。

关键词：塑料 , 注塑成形 , 模具设计AbstractPlastic is a synthetic polymer material , with the characteristics of plasticity, light weight, sturdiness, electrical insulation, and which is resistance to chemical corrosion and cheap. It is widely used in computers, mobile phones, cars, motors, electrical, home appliances and communication products manufacturing. Injection molding is one of the main methods of forming plastic parts, it refers to the use of plastic injection machine to inject the thermoplastic melts into the mold under high pressure , after cooled to obtain the products . It has the advantage of fast production speed , high production efficiency , and automated operations , it can form the shape of complex parts, particularly suitable for mass production. The production of graduation project is power button , which has a light weight , high strength , corrosion resistance and easy cleaning features for mass production . After analysis the process of the product , the mold parting line , cavity number , gate form , gate location can be determined , one of the most important is to identify core and cavity structures , as well as their positioning and fastening methods. In addition, it also carries out the design of stripping agencies , mold-oriented organizations and the cooling system .At last, draw a complete mold assembly drawing , major parts diagram , and draw up cards of parts manufacturing and processing process . It is proved that the mold structure is reasonable , reliable and can guarantee product quality , and is valuable for the injection mold design of such products .Key Words:Plastic , Injection molding , Mold design1.1 引言随着塑料工业的飞速发展和通用塑料与工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断地扩大，如：家用电器、仪器仪表、建筑器材、汽车工业、日用五金等众多领域，塑料制品所占的比例正迅速增加，由于在工业产品中，一个设计合理的塑料件往往能代替多个传统金属结构件，加上利用工程塑料特有的性质，可以一次成型非常复杂的形状，并且还能设计成卡装结构，成倍地减少整个产品中的各种紧固件，大大地降低了金属材料消耗量和加工及装配件工时，因此，近年来工业产品塑料化的趋势不断上升。
