建筑工程造价员识图

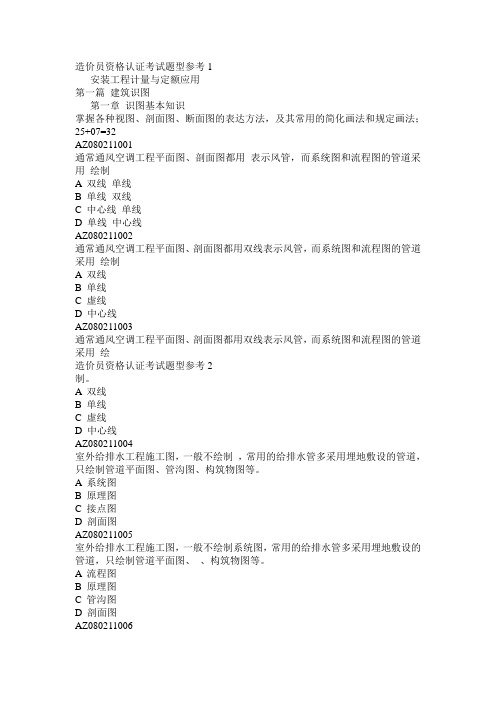

造价员资格认证考试题型参考1安装工程计量与定额应用第一篇建筑识图第一章识图基本知识掌握各种视图、剖面图、断面图的表达方法，及其常用的简化画法和规定画法；25+07=32AZ080211001通常通风空调工程平面图、剖面图都用表示风管，而系统图和流程图的管道采用绘制A 双线单线B 单线双线C 中心线单线D 单线中心线AZ080211002通常通风空调工程平面图、剖面图都用双线表示风管，而系统图和流程图的管道采用绘制A 双线B 单线C 虚线D 中心线AZ080211003通常通风空调工程平面图、剖面图都用双线表示风管，而系统图和流程图的管道采用绘造价员资格认证考试题型参考2制。

A 双线B 单线C 虚线D 中心线AZ080211004室外给排水工程施工图，一般不绘制，常用的给排水管多采用埋地敷设的管道，只绘制管道平面图、管沟图、构筑物图等。

A 系统图B 原理图C 接点图D 剖面图AZ080211005室外给排水工程施工图，一般不绘制系统图，常用的给排水管多采用埋地敷设的管道，只绘制管道平面图、、构筑物图等。

A 流程图B 原理图C 管沟图D 剖面图AZ080211006室外给排水工程施工图，一般不绘制，常用的给排水管多采用埋地敷设的管道，只绘制造价员资格认证考试题型参考3管道、管沟图、构筑物图等。

A 系统图平面图B 大样图平面图C 原理图平面图D 剖面图平面图AZ080211007在25m高且安装与生产同时进行的单层厂房内安装电气设备，被安装物的高度为21m（超高增加费费率按33%、高层建筑增加费费率按1%计），如定额基价中的全部人工费为100元，那用系数计取的高层建筑增加费应为元A 1B 33C 13.40D 10答案解析：高层建筑增加费=100×1%=1（元），计算所得均为人工费。

AZ080211008在25m高安装与生产同时进行的单层厂房内安装电气设备，被安装物的高度为21m（超高增加费费率按33%、高层建筑增加费费率按1%计），如定额基价中的全部人工费为100元，那用系数计取的超高增加费应为元。

超详细工程造价识图总结（必须学习）施工图的专业分类对于一个工程项目来说,想要进行施工,必须配备一套完整的施工图.通常来讲,完整的施工图包括：建筑施工图、结构施工图、给排水施工图、暖通空调施工图和电气施工图.而水施、暖施和电施也被统称为设备施工图.施工图分类以土建造价为例,在工作中涉及到的基本上是建筑施工图和结构施工图.建筑施工图的组成对于一个公司来讲,当进行项目的施工时首先要拿到相应的建筑施工图纸和结构施工图纸.以建筑施工图纸为例进行讲解,首先要了解图纸的组成.通常建筑施工图由目录、图纸说明、图例、平面图、立面图、剖面图和节点详图组成.图纸目录及说明对所有建筑专业图纸的汇总目录,或是整个单项工程的汇总目录等▌施工图分类通过图纸目录,我们可以了解这个项目的内容.忽略图纸说明直接看后面的图纸是新手最常犯的错误.图纸说明包括很多重要的信息,项目的工程概况、使用的规范标准、通用或特殊情况的说明.无论是对施工还是算量,都具有极强的指导作用.平面图经过了图纸的目录和说明后,终于开始看到图纸的内容了.一般包括首层平面图、标准层平面图、屋面层平面图等.所有层（某建筑的4-8层或3-16层）全都是一样的,可称为标准层平面图.对于每一层都是不一样的,可称为首层平面图.所以对于平面图来说,出现多少个平面图取决于工程项目的具体情况.若出现很多层不一样,则需要分别单层表达.屋面需要单独出一个平面层的原因在于,屋面上有很多排水、坡度、屋面挑檐等等.建筑平面图的识读内容下面以某单位住宅楼底层平面图为例说明平面图的识读方法一、首层平面图某单位住宅楼底层平面图1、了解平面图的图名、比例2、了解建筑的朝向3、了解建筑的平面布置对于上图,底层平面图、首层平面图或一层平面图指的都是最底下的平面图.比例为1:100,朝向为上北下南.整个建筑的平面布置,除卧室、厕所、盥洗室等外,应注意首层和外面的地面关系,室内的地坪一定要大于室外地坪；还需注意的是墙体和门窗洞口的设置,以及首层的楼梯.二、标准层平面图某单位住宅楼底层平面图1、为了简化,已在首层平面图上表示过的内容,在标准层平面图和顶层平面图上不再表示.如：不再画散水、明沟、室外台阶等；识读标准层平面图和顶层平面图重点应与底层平面图对照异同.2、顶层平面图上不再画二层平面图上表示过的雨篷等.识读标准层平面图和顶层平面图重点应与首层平面图对照异同.如：平面布置如何变化、墙体厚度有无变化；楼面标高的变化、楼梯图例的变化等.三、屋顶平面图的识读某单位住宅楼底层平面图屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、女儿墙、变形缝等的位置以及采用标准图集的代号、屋面排水分区、排水方向、坡度、挑檐、雨水口的位置、尺寸等内容.阅读建筑施工图的基本方法、步骤1、建筑施工图的平面、立面和剖面是运用三面正投影的成图原理,按照制图统一标准来绘制的,因此也要按投影原理和制图标准来识读.2、一整套施工图是表示并说明一栋建筑物的各层之间的关系,因此要互相对照阅读,找到相互之间的关系.3、看图时基本要求：应按照从整体到局部,由粗到细,从大到小,由外向内,仔细认真的阅读.1、先看目录,了解图纸的组成和张数,对应检查图纸是否齐全.2、再看施工总说明.对建筑工程名称,设计单位,建设单位、工程概况、施工技术要求加以了解,明确采用哪些规范及标准图集,并准备好图集.3、看总平面图.了解建筑位置、室内外整平地面标高、建筑物朝向建筑物总长、总宽、总层数.4、看各层平面图及立面图、剖面图.从平面图了解房屋的长、宽、轴线、尺寸、开间大小,并结合立面图及剖面图,想象出房屋的立体形象.5、了解房屋的功能,由施工顺序从首层平面图、标准层平面图、屋顶平面图,建筑构造及装修的顺序,仔细阅读,若有问题可在会审图纸时向设计人员提出.6、阅读图纸过程中,注意与施工工序有关部分,在计算工程量与套价时才能做到心中有数.7、看图时应将各工种图纸结合起来看.看建施要参照结施和设施,查看是否有自相矛盾之处.如设施中管道的位置是否穿梁、穿基础.若有问题应即时向设计部门反映,不得私自修改图纸.由此,我们就能够较顺利地识读施工图,并能在头脑中想象出房屋的整体形象,这是工程造价计算工程量的基础.。

工程造价（建筑方向）专业课程标准2023年1月《建筑构造与识图》课程标准一、前言（一）课程性质与地位1. 课程性质《建筑识图与构造》是建筑工程造价专业的一门专业平台课程。

本课程主要讲授建筑构造和建筑施工图识读两大部分内容。

第一部分为建筑构造部分，主要讲解民用建筑的组成、构造要求和构造做法，是从事土建工程专业所必备的知识。

第二部分是筑施工图识读部分，主要讲解建筑施工图的制图规范和标准以及各种施工图的形成方法、作用、图示内容、图示方法和识读方法。

本课程属于理实一体化课程，属于必修课。

2. 课程地位（1）在专业人才培养方案的地位根据工程造价专业人才培养方案，培养学生能够进行识图并进行工程计量与计价的能力，本课程主要培养学生具有识图、读图、用图的能力，是专业培养的第一步。

（2）作用通过这门课程的学习，可以使学生能够具备建筑工程图的识读能力，结合其他课程的学习可以使学生具备简单图样的绘制能力。

本课程具有较强的综合性和应用性，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大。

只有掌握建筑识图与构造课程的主要内容，并运用其专业和基础知识，才能熟练的掌握施工图纸的主要内容，从而合理的进行施工、准确的进行工程造价分析和计算。

（3）功能在全国高职院校建筑工程相关专业的1+X证（建筑工程识图证书、BIM应用）考试中，该课程的内容是考试核心内容，这也是施工员、资料员、预算员、测量员、质检员、安全员和各技能操作岗位等施工一线专门岗位人才必备的基础能力。

3. 与相关课程的联系与分工本门课程在建筑制图、建筑力学、建筑材料课程开展完成后进行开展，此时学生具备了初步的空间想象能力和思维能力，可以更好的认识施工图及其作用。

该课程与建筑CAD课程一同开设，“一识一绘”，可以使学生更加深入的研究施工图纸和建筑构造。

后续将会开设BIM 基础软件实操/建筑工程造价编制、工程造价案例分析、钢筋算量等课程，可以在图纸识读的基础上完成BIM软件建模、工程量的计算等内容。

工程造价学习流程1、工程识图，吃透图纸是基础，所有造价基本上都必须要计算工程量，而图纸就是计算的基础，这是第一步;所以多看看图纸，结合节点图，多好笔记，看看别人的心得。

2、熟悉计价规范及定额，要明白造价的组成原理、计算规则;懂得清单和定额的区别等。

3、多深入现场，了解工程施工技术、一般的施工方法、工艺、工序、方案等。

4、掌握造价相关软件操作，推举将来软件。

5、多了解市场信息，各种价格变化及政府造价相关文件。

以上事主要几方面，造价入手快，但是成为高手，还必须要更多的经验积存。

2学习工程造价如何入门造价该如何入门随着建设工程市场的快速发展和工程造价咨询、项目管理等相关市场的不断扩展，工程造价的核心便是工程概预算，因此编制概预算是考验造价人员技术水平凹凸的唯一文件。

而概预算质量的好坏，直接影响到施工图结算质量的好坏，那么关于一个造价新手该如何入门，如何做好工程概预算呢?学会识图--编制预算的先决条件施工图纸是建筑工程的"语言'，在计算之前，要认真熟悉图纸，认真阅读〔制定〕说明，了解制定者的意图。

一般先粗看后精读，使该工程在头脑中形成立体图形，知道它的结构形式，内外装饰的要求，采纳了哪些新型建筑材料等。

看图顺序一般先由结构图开始，最后看施工图，注重核对结构图和施工图的标高、尺寸是否一致，发现互相矛盾的地方或不清楚的地方要随时记录下来，在图纸会审时提出来，由制定单位解答清楚。

熟悉定额及计算规则--编制预算的标尺熟悉定额内容及计算规则，是预算人员如何计算工程量及套取定额最起码的基本头绪。

工程量计算必须有统一尺度，这就是定额规定的计算规则。

因此熟悉和掌握定额内容及计算规则，是快速、准确计算工程量的前提。

如果在计算时，因对某些工程量计算规则不熟悉，计算过程中不停地再翻看定额或对计算规则理解有偏差，不仅仅不能准确的进行计算，而且耽误时间，容易落下工程量细节合计。

懂得施工工艺、流程--编制预算的捷径每个人都一样，即使是精通工程的专家，也是通过不断的施行得到的宝贵经验。

预算员应该掌握的基本知识——识图建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应包括：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

3、文字说明，图注。

C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。

2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标2、平面布置、系统轴测、详图安装要求，接线原理。

二、识读施工图的要领阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。

1、先细阅说明书、首页图（目录），后看建施、结施、设施。

2、每张图，先图标、文字，后图样。

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。

如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2. 直线的投影规律直线的投影是直线两端点投影的连线。

二级造价工程师《建设工程计量与计价实务》（土木建筑工程） 第二章 工程计量第一节 建筑工程识图基本原理与方法一、建筑工程识图概述 （一）建筑制图标准1.图纸幅面图纸幅面是指图纸宽度与长度组成的图面。

根据设计图纸幅面及图框尺寸的标准，可分为A0号图纸、Al 号图纸、A2号图纸、A3号图纸、A4号图纸。

2.标题栏与会签栏（1）标题栏：每张图纸的右下角。

（2）会签栏：一般位于图纸的左上角。

3.图线、字体与比例图线 ①起点和终点间以任何方式连接的一种几何图形。

②建筑施工图采用的线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等线型，其中有些线型还分为粗、中、细三种。

字体 图纸上面的汉字，应采用长仿宋体或黑体。

比例 它是线段长度之比，而不是面积之比。

4.尺寸标注尺寸界线、尺寸线、尺寸起止符号和尺寸数字称为尺寸四要素。

（二）建筑施工图分类建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。

1.建筑施工图（建施）一般包括施工图首页、总平面图、各层平面图、不同方位的立面图、必要的剖面图和建筑施工详图。

【总平面图、平立剖、建筑详图】2.结构施工图（结施）包括基础平面图、基础详图、结构平面图、楼梯平面图、楼梯结构图和结构构件详图、吊装与安装图及其说明书。

【平面图、构件详图】3.设备施工图（设施）主要表示给水、排水、采暖通风、电气照明等设备的布置及安装要求，包括平面布置图、系统图和安装图等。

【平面布置图、系统图、安装图】一套完整的房屋建筑工程图在装订时要按专业顺序排列。

各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。

【例题·多选】建筑施工图按内容和作用不同可分为（）。

A.建筑施工图B.总平面图C.结构施工图D.水电施工图E.设备施工图【答案】ACE【解析】建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。
