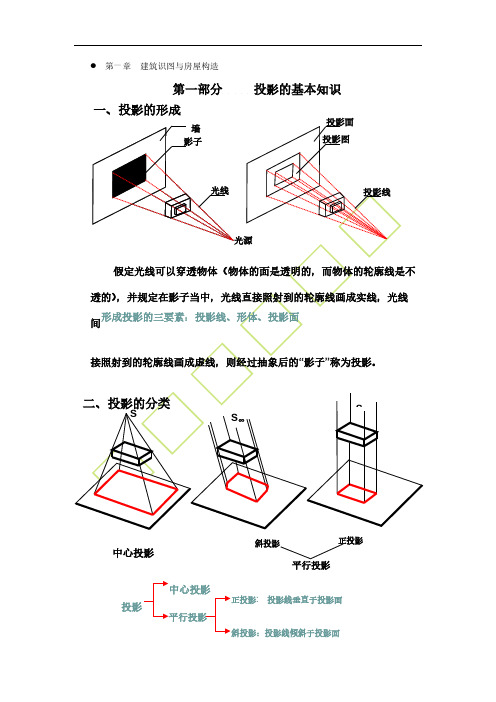

土建看图知识点总结一、土建工程中常见的图纸种类1、建筑工程图纸建筑工程的图纸是指包括建筑平面布置图、各层立面图、结构图、给排水图等各种建筑设计图纸。
其中建筑平面布置图是对建筑平面布置情况进行图解说明的图纸，通常包括建筑的外形尺寸、建筑布置尺寸和建筑功能等。
各层立面图是指建筑各层的立面布置情况的图纸，主要用于说明建筑各层之间的布局和关系。
结构图则是建筑结构的图纸，包括建筑的梁、柱、墙等结构元素的布置和尺寸。
给排水图是指建筑内外给水和排水管线的布置和连接情况。
2、道路工程图纸道路工程图纸包括道路纵断面图、横断面图和路基平面图等。
道路纵断面图是指道路在纵向上的断面图，包括道路的纵坡和横坡等。
道路横断面图是指道路在横向上的断面图，主要用于说明道路的横断面形状和路基挖填情况。
路基平面图是指道路在平面上的布置情况，包括道路的纵向和横向布置情况。
3、桥梁工程图纸桥梁工程图纸包括桥梁平面图、桥梁横断面图和桥梁纵断面图等。
桥梁平面图是指桥梁在平面上的布置情况，包括桥面的布置和桥梁的连接情况。
桥梁横断面图是指桥梁在横向上的断面图，用于说明桥梁的横断面形状和桥梁的梁、柱等结构元素。
桥梁纵断面图是指桥梁在纵向上的断面图，主要用于说明桥梁的纵轴线和桥墩的布置情况。
二、图纸上的主要内容1、图纸的尺寸和比例图纸的尺寸和比例是图纸的重要属性，它直接影响到施工的准确性和质量。
通常图纸的尺寸一般按照国家标准进行规定，且要求比例要合理。
比如建筑工程图纸的尺寸一般采用1:100、1:50等比例。
2、图纸的符号和图例图纸中的符号和图例是对图纸上各种要素的说明和表示，它们是图纸的灵魂。
建筑工程图纸中常见的符号包括建筑物尺寸标注、结构尺寸标注、设备标注等。
在道路工程图纸中常见的符号包括道路纵断面、横断面等。
桥梁工程图纸中常见的符号包括桥梁的梁、柱、桥墩等。
3、图纸的标注和注释图纸的标注和注释是对图纸上各种要素的说明和划线，它是施工的重要依据。
工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。
