建筑工程造价员识图全套教程

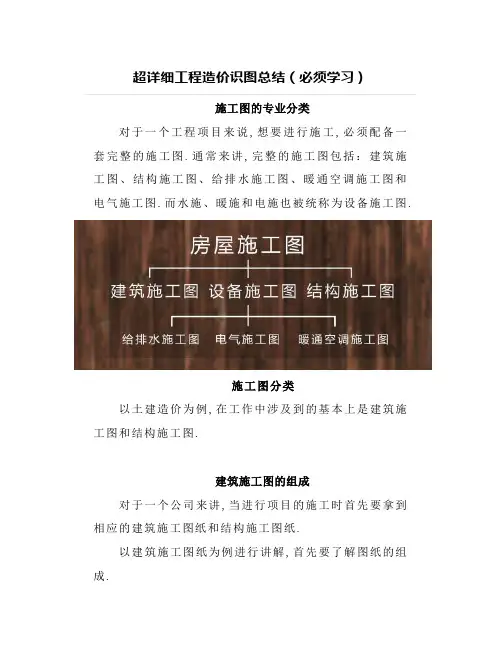

超详细工程造价识图总结（必须学习）施工图的专业分类对于一个工程项目来说,想要进行施工,必须配备一套完整的施工图.通常来讲,完整的施工图包括：建筑施工图、结构施工图、给排水施工图、暖通空调施工图和电气施工图.而水施、暖施和电施也被统称为设备施工图.施工图分类以土建造价为例,在工作中涉及到的基本上是建筑施工图和结构施工图.建筑施工图的组成对于一个公司来讲,当进行项目的施工时首先要拿到相应的建筑施工图纸和结构施工图纸.以建筑施工图纸为例进行讲解,首先要了解图纸的组成.通常建筑施工图由目录、图纸说明、图例、平面图、立面图、剖面图和节点详图组成.图纸目录及说明对所有建筑专业图纸的汇总目录,或是整个单项工程的汇总目录等▌施工图分类通过图纸目录,我们可以了解这个项目的内容.忽略图纸说明直接看后面的图纸是新手最常犯的错误.图纸说明包括很多重要的信息,项目的工程概况、使用的规范标准、通用或特殊情况的说明.无论是对施工还是算量,都具有极强的指导作用.平面图经过了图纸的目录和说明后,终于开始看到图纸的内容了.一般包括首层平面图、标准层平面图、屋面层平面图等.所有层（某建筑的4-8层或3-16层）全都是一样的,可称为标准层平面图.对于每一层都是不一样的,可称为首层平面图.所以对于平面图来说,出现多少个平面图取决于工程项目的具体情况.若出现很多层不一样,则需要分别单层表达.屋面需要单独出一个平面层的原因在于,屋面上有很多排水、坡度、屋面挑檐等等.建筑平面图的识读内容下面以某单位住宅楼底层平面图为例说明平面图的识读方法一、首层平面图某单位住宅楼底层平面图1、了解平面图的图名、比例2、了解建筑的朝向3、了解建筑的平面布置对于上图,底层平面图、首层平面图或一层平面图指的都是最底下的平面图.比例为1:100,朝向为上北下南.整个建筑的平面布置,除卧室、厕所、盥洗室等外,应注意首层和外面的地面关系,室内的地坪一定要大于室外地坪；还需注意的是墙体和门窗洞口的设置,以及首层的楼梯.二、标准层平面图某单位住宅楼底层平面图1、为了简化,已在首层平面图上表示过的内容,在标准层平面图和顶层平面图上不再表示.如：不再画散水、明沟、室外台阶等；识读标准层平面图和顶层平面图重点应与底层平面图对照异同.2、顶层平面图上不再画二层平面图上表示过的雨篷等.识读标准层平面图和顶层平面图重点应与首层平面图对照异同.如：平面布置如何变化、墙体厚度有无变化；楼面标高的变化、楼梯图例的变化等.三、屋顶平面图的识读某单位住宅楼底层平面图屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、女儿墙、变形缝等的位置以及采用标准图集的代号、屋面排水分区、排水方向、坡度、挑檐、雨水口的位置、尺寸等内容.阅读建筑施工图的基本方法、步骤1、建筑施工图的平面、立面和剖面是运用三面正投影的成图原理,按照制图统一标准来绘制的,因此也要按投影原理和制图标准来识读.2、一整套施工图是表示并说明一栋建筑物的各层之间的关系,因此要互相对照阅读,找到相互之间的关系.3、看图时基本要求：应按照从整体到局部,由粗到细,从大到小,由外向内,仔细认真的阅读.1、先看目录,了解图纸的组成和张数,对应检查图纸是否齐全.2、再看施工总说明.对建筑工程名称,设计单位,建设单位、工程概况、施工技术要求加以了解,明确采用哪些规范及标准图集,并准备好图集.3、看总平面图.了解建筑位置、室内外整平地面标高、建筑物朝向建筑物总长、总宽、总层数.4、看各层平面图及立面图、剖面图.从平面图了解房屋的长、宽、轴线、尺寸、开间大小,并结合立面图及剖面图,想象出房屋的立体形象.5、了解房屋的功能,由施工顺序从首层平面图、标准层平面图、屋顶平面图,建筑构造及装修的顺序,仔细阅读,若有问题可在会审图纸时向设计人员提出.6、阅读图纸过程中,注意与施工工序有关部分,在计算工程量与套价时才能做到心中有数.7、看图时应将各工种图纸结合起来看.看建施要参照结施和设施,查看是否有自相矛盾之处.如设施中管道的位置是否穿梁、穿基础.若有问题应即时向设计部门反映,不得私自修改图纸.由此,我们就能够较顺利地识读施工图,并能在头脑中想象出房屋的整体形象,这是工程造价计算工程量的基础.。

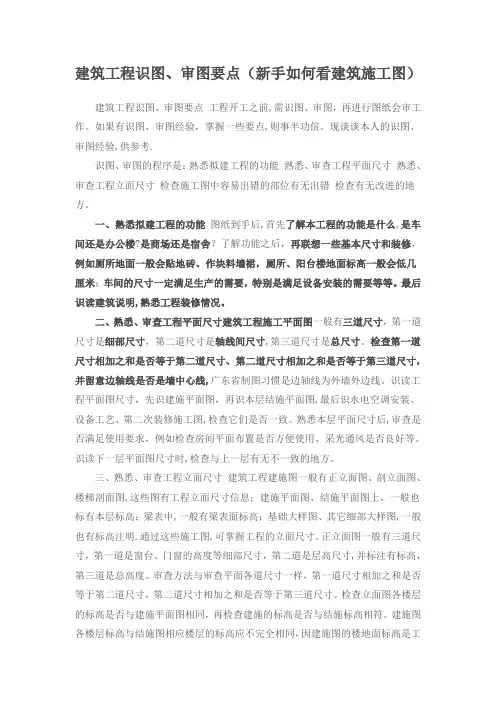

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前,需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸,并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

造价干货！！工程识图及算量的技巧图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。

因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先、识图做预算有几个原则：1、一次只看一张图，一张图尽量不看第二次。

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。

其次，根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。

其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后，根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。

安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。

同时，将对应相同口径的附属全部列计。

良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。

能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。

掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。

充分掌握定额的工作程序、子目的包括内容。

只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

统筹安排计算工程量工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。

二级造价工程师《建设工程计量与计价实务》（土木建筑工程） 第二章 工程计量第一节 建筑工程识图基本原理与方法一、建筑工程识图概述 （一）建筑制图标准1.图纸幅面图纸幅面是指图纸宽度与长度组成的图面。

根据设计图纸幅面及图框尺寸的标准，可分为A0号图纸、Al 号图纸、A2号图纸、A3号图纸、A4号图纸。

2.标题栏与会签栏（1）标题栏：每张图纸的右下角。

（2）会签栏：一般位于图纸的左上角。

3.图线、字体与比例图线 ①起点和终点间以任何方式连接的一种几何图形。

②建筑施工图采用的线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等线型，其中有些线型还分为粗、中、细三种。

字体 图纸上面的汉字，应采用长仿宋体或黑体。

比例 它是线段长度之比，而不是面积之比。

4.尺寸标注尺寸界线、尺寸线、尺寸起止符号和尺寸数字称为尺寸四要素。

（二）建筑施工图分类建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。

1.建筑施工图（建施）一般包括施工图首页、总平面图、各层平面图、不同方位的立面图、必要的剖面图和建筑施工详图。

【总平面图、平立剖、建筑详图】2.结构施工图（结施）包括基础平面图、基础详图、结构平面图、楼梯平面图、楼梯结构图和结构构件详图、吊装与安装图及其说明书。

【平面图、构件详图】3.设备施工图（设施）主要表示给水、排水、采暖通风、电气照明等设备的布置及安装要求，包括平面布置图、系统图和安装图等。

【平面布置图、系统图、安装图】一套完整的房屋建筑工程图在装订时要按专业顺序排列。

各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。

【例题·多选】建筑施工图按内容和作用不同可分为（）。

A.建筑施工图B.总平面图C.结构施工图D.水电施工图E.设备施工图【答案】ACE【解析】建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。

如何快速识图
刚踏入工程行业的造价或者工程人员，接触工程最迷茫的就是施工图纸，如何看懂图纸成为摆在大家面前的一个难题，而只有看懂图纸才能更好的知道施工的顺序、熟悉施工的工艺或者计算工程量、提材料计划。

如何才能迅速看懂施工图纸，快速识图？现将本网站相关识图的文章资料汇总如下，希望对大家有所帮助和借鉴。

一、基础知识
1建筑图纸符号大全
2水电图纸上各种符号的意义
3建筑设计图纸中的一些符号
4迅速提高看图识图能力
二、建筑识图
1建筑工程图概述
2建筑施工图识读的一般方法及重要事项
3初学预算看建筑施工图的思路和技巧
4建筑平面图识读（一）
5建筑平面图识读（二）
6图纸目录、首页图阅读和总平面图识读
7钢筋识图入门
8建筑工程识图、审图要点
9如何快速看懂结构施工图
10如何熟读建筑施工图
11建筑立面图识读
12建筑剖面图识读
13外墙详图识读
三、安装识图
1教你看建筑水电安装图
2教你怎么看配电系统图
3如何识别配电图以及上面电器符号
4安装预算给排水管道施工图识图经验汇总
5管道施工图识读。

建筑工程识图技巧一、充分理解制图标准：在阅读建筑工程图纸时，首先要理解制图标准。

因为标准中规定了制图的基本规则和详细规则，这些规则是阅读图纸的基础。

例如，在建筑平面图中，墙线应该是粗实线，而墙洞应该是虚线。

如果在图纸中看到相反的表示，那么很可能是错误的。

二、了解图纸的基本内容：建筑工程图纸通常包括建筑平面图、立面图、剖面图、结构施工图等。

在阅读图纸时，应该先了解图纸的基本内容，包括各个图纸的比例、尺寸等。

这样可以更好地理解设计者的意图，避免误解。

三、注意图纸中的标注和符号：建筑工程图纸中的标注和符号是非常重要的。

它们可能表示了图纸中的关键信息，如墙体的厚度、楼板的高度、门窗的高度和位置等。

因此，在阅读图纸时，要特别注意这些标注和符号，理解其含义。

四、比较不同图纸：建筑工程图纸通常不是单一的一张图纸，而是由多张图纸组成。

因此，在阅读图纸时，要注意比较不同图纸之间的内容。

例如，建筑平面图和结构施工图之间可能会有一些对应关系，通过比较可以更好地理解图纸中的内容。

五、查找错误和矛盾：建筑工程图纸可能存在错误和矛盾。

在阅读图纸时，要注意查找这些错误和矛盾。

如果发现任何可疑的地方，应该及时向设计者或施工单位提出疑问，以便及时更正。

阅读建筑工程图纸需要一定的技巧和经验。

只有通过不断的学习和实践，才能逐渐提高自己的识图能力。

建筑安装工程读图识图一、引言建筑安装工程读图识图是施工过程中的一个关键环节。

它不仅涉及到建筑设计的理念，还关系到工程的施工质量和成本控制。

在建筑行业中，读图、识图能力已经成为衡量一个工程师专业技能的重要标准之一。

本文将探讨建筑安装工程读图识图的重要性、基本步骤和方法，以期为相关工程人员提供一些有益的参考。

二、建筑安装工程读图识图的重要性1、理解设计意图：建筑安装工程图纸是设计师表达设计理念和意图的重要工具。

通过读图、识图，工程师可以更好地理解设计意图，确保施工过程中的准确执行。

2、保证工程质量：读图、识图能力直接关系到建筑安装工程的施工质量。

日志[转] 钢筋识图入门——建工、监理、造价的同学都应该明白平法2011-5-16 13:19阅读(2)下一篇：2005－2010年二级...|返回日志列表•赞•转载(7.79万)•分享•评论•复制地址•更多一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
