工程造价识图基础

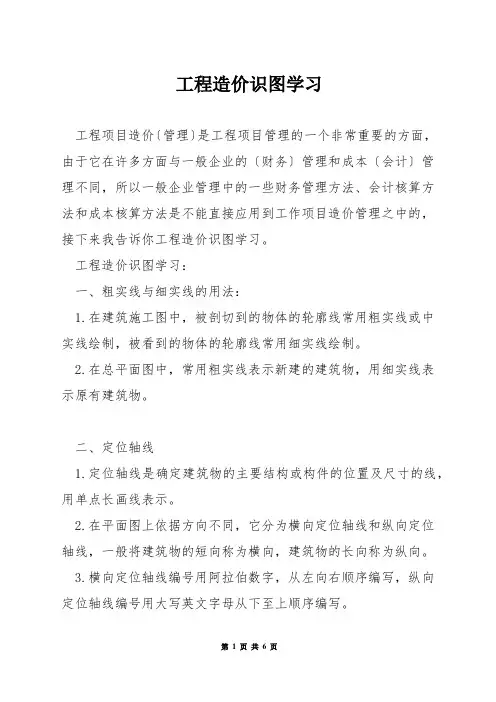

工程造价识图学习工程项目造价〔管理〕是工程项目管理的一个非常重要的方面，由于它在许多方面与一般企业的〔财务〕管理和成本〔会计〕管理不同，所以一般企业管理中的一些财务管理方法、会计核算方法和成本核算方法是不能直接应用到工作项目造价管理之中的，接下来我告诉你工程造价识图学习。

工程造价识图学习：一、粗实线与细实线的用法：1.在建筑施工图中，被剖切到的物体的轮廓线常用粗实线或中实线绘制，被看到的物体的轮廓线常用细实线绘制。

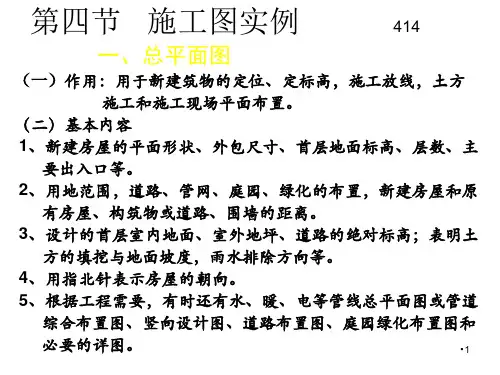

2.在总平面图中，常用粗实线表示新建的建筑物，用细实线表示原有建筑物。

二、定位轴线1.定位轴线是确定建筑物的主要结构或构件的位置及尺寸的线，用单点长画线表示。

2.在平面图上依据方向不同，它分为横向定位轴线和纵向定位轴线，一般将建筑物的短向称为横向，建筑物的长向称为纵向。

3.横向定位轴线编号用阿拉伯数字，从左向右顺序编写，纵向定位轴线编号用大写英文字母从下至上顺序编写。

三、附加轴线：1.当建筑物的局部有主要结构时，常采纳附加轴线号来表示2.两条轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线编号。

3.1号轴线和A号轴线之前的附加轴线的分母应以01或0A表示。

4.施工图中的详图在适用于不同的位置时，应在定位轴线处同时注明各有关轴线的编号5.当详图为通用时，其定位轴线应只画圆圈，不注写轴线编号。

四、尺寸标注1.图形只能表示物体的形状，其各部分的实际大小应以尺寸数字为准。

2.《房屋建筑制图统一标准》中规定图样上的尺寸标注，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

如何学习工程造价：先说做造价的流程：1、依据图纸及施工资料算出分类工程量，例如：筏板基础多少立方、C30的柱子、C40的柱子、梁、不同厚度的板、砌块墙各是多少立方、各级钢筋多少吨、模板、脚手架、建筑面积、防水卷材或涂料面积、保温板面积、各种抹灰、涂料、吊顶面积等等。

算量主要用算量软件，各别量必须要手算。

2、在计价软件中列出各条定额，必须要换算的换算一下，把工程量输入软件。

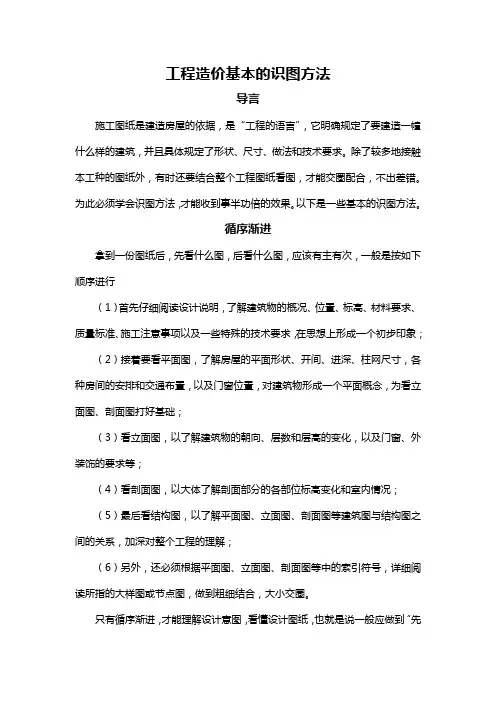

工程造价基本的识图方法导言施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行（1）首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；（2）接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；（3）看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；（4）看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；（5）最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；（6）另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

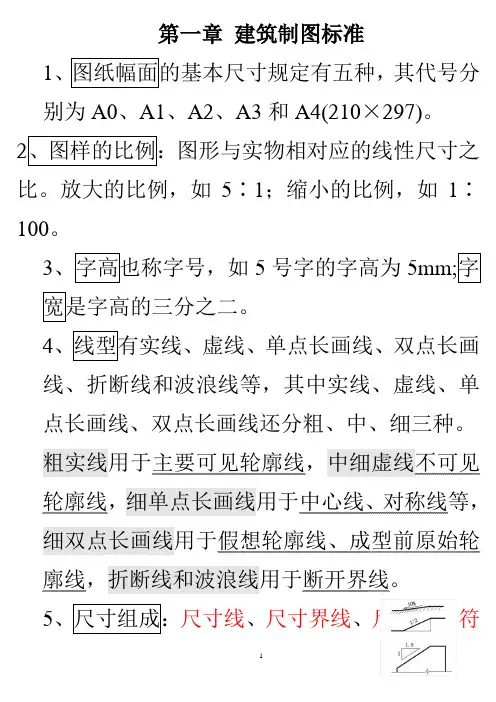

第一章建筑制图标准1、图纸幅面的基本尺寸规定有五种，其代号分别为A0、A1、A2、A3和A4(210×297)。

2、图样的比例：图形与实物相对应的线性尺寸之比。

放大的比例，如5∶1；缩小的比例，如1∶100。

3、字高也称字号，如5号字的字高为5mm;字宽是字高的三分之二。

4、线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等，其中实线、虚线、单点长画线、双点长画线还分粗、中、细三种。

粗实线用于主要可见轮廓线，中细虚线不可见轮廓线，细单点长画线用于中心线、对称线等，细双点长画线用于假想轮廓线、成型前原始轮廓线，折断线和波浪线用于断开界线。

5、尺寸组成：尺寸线、尺寸界线、尺寸起止符号和尺寸数字四部分组成。

直径代号“φ”，半径代号“R”连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注坡度的三种表示方法：见右图实心砖、多孔砖、砌块等砌体断面较窄时，可涂红；钢筋混凝土、金属断面可涂黑。

建筑物或建筑配件被剖切时，通常在图样中的断面轮廓线内画出建筑材料图例。

常用图例：见教材11页第二章投影基础形成投影的要素有三个：投影线、物体和投影面。

投影分中心投影和平行投影两大类。

平行投影又分为斜投影和正投影。

中心投影主要用于画建筑透视图，工程图样主要用正投影。

正投影的特性：1、实形性2、积聚性3、类似性三面投影体系是由水平投影面H 、正立投影面V和侧立投影面W组成，所作形体的投影图分别是水平投影图、正立投影图和侧立投影图，在工程图中分别叫做平面图、正立面图和侧面图。

“长对正、高平齐、宽相等”是形体三面投影图的规律。

第三章立体的投影基本体根据其表面的不同可分为平面体和曲面体。

平面体主要有棱柱、棱锥和棱台。

曲面体通常有圆柱、圆锥和圆球。

棱柱体的投影特点：一个投影为多边形，其余两个投影为一个或若干个矩形。

棱锥体的投影特点：一个投影为多边形，内有与多边形边数相同个数的三角形；另两个投影都是有公共顶点的若干个三角形。

土建工程造价员识图课件 (一)土建工程造价员识图课件是为了提高土建工程造价员在工作中的识图能力而开发的一种教育工具。

它包括了基础识图知识、图形的构成、图形的分析以及实例分析等部分。

下面将详细介绍土建工程造价员识图课件的相关内容。

一、基础识图知识基础识图知识是识图课件的基础，识图课件中必须包含这部分内容。

这部分包括了识图技巧、工程图形基本构成要素、图形的表示方法、比例尺、坐标系等基础知识。

只有掌握基础识图知识，才能更好地理解后续部分。

二、图形的构成图形的构成是土建工程造价员识图课件中的重要部分，它可以让大家更好地了解图形的构成结构、各组成部分的功能以及如何加以利用。

这部分内容可以用丰富多彩的图形和动画辅助说明，并加入一些实例分析，使大家能够快速掌握相关知识。

三、图形的分析图形的分析是土建工程造价员识图课件中的重点部分，它涵盖了图形的构成、规律、特点以及各组成部分之间的关系等方面。

在这部分课件中，引入了一些复杂实例的分析，帮助大家更好地了解如何应对实际工作中的图形问题。

四、实例分析实例分析是土建工程造价员识图课件的实践部分，它深入到实际工作中的具体项目，分析实际生产中的图形问题。

这部分内容包括了常用图纸、工程实例、施工图纸等内容。

通过让学员深入到实际案例中，直接感受到图形的应用效果，并归纳出实际中常出现的问题和应对方式。

总结：以上是土建工程造价员识图课件的主要内容，通过这些课件的学习，可以使土建工程造价员更好地了解图形的构成、分析以及实际应用等方面。

同时，识图课件的应用也可以有效提高土建工程造价员的工作效率，减少误差，提高识图准确率，进而提高整个工程项目的质量。

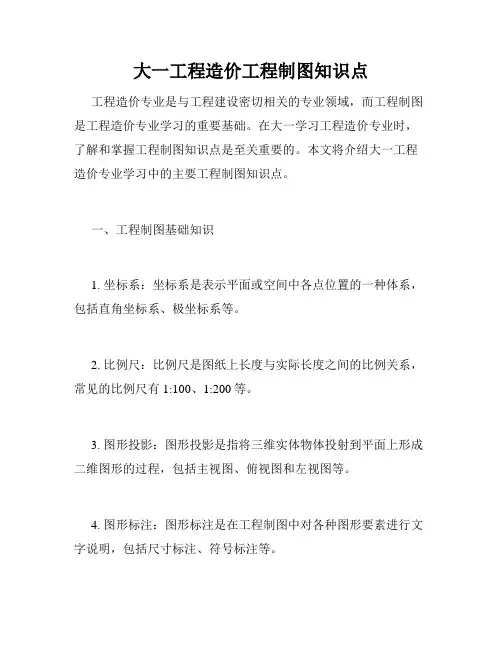

大一工程造价工程制图知识点工程造价专业是与工程建设密切相关的专业领域，而工程制图是工程造价专业学习的重要基础。

在大一学习工程造价专业时，了解和掌握工程制图知识点是至关重要的。

本文将介绍大一工程造价专业学习中的主要工程制图知识点。

一、工程制图基础知识1. 坐标系：坐标系是表示平面或空间中各点位置的一种体系，包括直角坐标系、极坐标系等。

2. 比例尺：比例尺是图纸上长度与实际长度之间的比例关系，常见的比例尺有1:100、1:200等。

3. 图形投影：图形投影是指将三维实体物体投射到平面上形成二维图形的过程，包括主视图、俯视图和左视图等。

4. 图形标注：图形标注是在工程制图中对各种图形要素进行文字说明，包括尺寸标注、符号标注等。

二、平面图的制作与应用1. 平面图的绘制：平面图是工程制图中最常见的图形，包括平面布置图、平面剖面图等。

2. 平面图的应用：平面图在工程设计、施工、验收等阶段都有重要作用，能够直观地展示工程布置、结构等信息。

三、施工图的制作与应用1. 施工图的绘制：施工图是根据设计图纸和规范要求，详细展示工程施工过程中各个部位的具体构造和尺寸要求。

2. 施工图的应用：施工图在工程施工现场起到了极为重要的指导作用，能够直接指导工程施工人员进行实际操作。

四、剖面图的制作与应用1. 剖面图的绘制：剖面图是将三维实体物体在垂直于某个平面上切割，并展示切割面的图形，能够展示物体的内部结构和变化情况。

2. 剖面图的应用：剖面图在工程设计和施工过程中起到了重要的作用，能够清晰地展示工程物体的内部结构和组成要素。

五、图纸的规范要求1. 符号和标记：在工程制图中，使用统一的符号和标记是确保图纸准确传达信息的关键，需要熟悉各种图例和标志的含义。

2. 尺寸和单位：图纸中的尺寸和单位必须准确明确，能够直观地反映工程物体的实际尺寸和比例关系。

六、计算机辅助制图1. CAD软件的应用：计算机辅助设计（CAD）软件能够方便、快捷地完成各类工程制图任务，是现代工程造价专业必备的技能之一。

四、平法标准图集 （一）平法施工图的基本概念 所谓平法即混凝土结构施工图平面整体表示方法，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

改变了传统的将构件从结构平面布置图中索引出来，在逐个绘制配筋详图、画出配筋表的做法。

实施平法的优点主要表现在： （1）减少图纸数量。

结构施工图就可以简化为两部分，一是各类结构构件的平法施工图，另一部分就是图集中的标准构造详图。

所以，大大减少了图纸数量。

识图时，施工图纸要结合平法标准图集进行。

（2）实现平面表示，整体标注。

　（二）平法标准图集简介 平法标准图集即G101系列平法图集，是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。

平法标准图集内容包括两个主要部分：一是平法制图规则，二是标准构造详图。

现行的平法标准图集为 16G101 系列图集， 适用于抗震设防烈度为 6～9 度地区的现浇混凝土结构施工图的设计，不适用于非抗震结构和砌体结构。

（三）主要构件的平法注写方式 根据平法图集的内容，简要介绍现浇混凝土柱、梁、板、基础和剪力墙等构件的平法标注，构件的详细法写方式和节点构造请参阅G101图集。

1.柱平法施工图的注写方式 柱平法施工图有列表注写方式、截面注写方式。

某框架柱列表注写方式见表截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋的具体数值的方式来表达柱平法施工图。

柱截面注写方式见图5.1.2。

图5.1.2　某KZ1截面注写示意图（19.470～37.470）2.梁平法施工图的注写方式 梁平法施工图分平面注写方式、截面注写方式。

梁的平面注写包括集中标注与原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注优先于集中标注。

造价入门，打好基础从识图开始1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。
