【中小学资料】九年级物理上册 14.1《怎样认识电阻》第二课时同步练习3 (新版)粤教沪版

第8课时 欧姆定律的应用（五）--电阻的并联（二） 课堂巩固1．把R 1与R 2并联后接在电源上，当R 1减小时，其总电阻（ ）． A ．一定减小 B ．一定增大C ．可能会增大D ．可能会减小2．把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是 （ ）．A ．一定是串联B ．一定是并联C ．可能是串联，也可能是并联D ．无法判断3．如图1所示的电路，R 1=2R 2，电流表在A 、B 两处测得的电流分别为I A 和I B ，则 （ ）．A ．I A =21IB B ．I A =31I BC ．I A =32I B D ．I A =I B4．如图2：R 1=10Ω，R 2=20Ω，S 断开时，电流表的示数为0．6A ．求S 闭合时电流表的示数．5．如图3，电源电压4V ，R 1=R 2=4Ω，R 3=2Ω．电流表A 1、A 2、A 3的示数分别是多少？6．如图4所示的电路，R 1=2Ω，R 2=6Ω，开关闭合后，电流表的示数为4．8A ，求：（1）电路的总电阻；（2）电阻R 1、R 2两端的电压之比；（3）通过R 1、R 2的电流之比；（4）电源电压图1 图2 图3 图4课后提升7．如图5所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）．A ．2:5B ．5:2C ．3:2D ．2:38．如图6所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将 （ ）． A ．不变 B ．增加到2AC ．减少到1/2AD ．增加到4A9．将电阻R 1、R 2并联后接到某电源上，干路中的电流为I ，则（ ）．A ．R 1中的电流为I R R R 212+B ．电源电压为（2111R R +）I C ．R 2上的电压为IR 2 D ．R 1、R 2上的电压之比为R 2:R 110．如图7所示，R 1为0～200Ω的变阻器，R 2=50Ω，电源电压为20V ，电流表的量程A 1是0～0．6A ，电流表A 2的量程是0～3A ．合上S ，当滑动变阻器的滑片位于R 1的中点时，（1）通过R 1的电流是多少？（2）为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？11．如图8，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ，电流表的示数为1A ，R 2的阻值是多大？图5 图6 图7图8。

14.1怎么认识电阻同步练习粤沪版物理九年级上册一、单选题1．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系2．科技的自立自强是国家发展的战略支撑，2021年新一代5G芯片将开始量产，标志着中国芯片正在崛起。

芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A．超导材料B．半导体材料C．磁性材料D．绝缘材料3．下列关于物质的属性的描述正确的是（）A．轮船用钢铁制成是因为钢铁的密度小B．组成健身拉力器的弹簧是由钢铁制成的，制作弹簧主要利用了钢铁的硬度和弹性C．热水壶的手柄通常用胶木制作，是因为胶木的导热性好D．电线的内芯通常用铝或铜制作，主要是因为铝或铜的强度大、抗拉性好4．在国际单位制中，功率的单位是（）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）5．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接B，N接C B．M接A，N接DC．M接A，N接B D．M接C，N接A6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与①B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与①C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与①D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体①与①7．下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小8．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．9．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．10．用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。

14.1 怎样认识电阻一、单选题1．（2023·全国·九年级校联考专题练习）如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流大小有（）A．R AB＞R BC，I AB＜I BC B．R AB＜R BC，I AB=I BCC．R AB＞R BC，I AB=I BC D．R AB=R BC，I AB＜I BC2．（2023·九年级校联考课时练习）二极管是一种电学元件，它最重要的特性就是单向导电性，在集成电路中有广泛的应用，它主要是由下列哪种材料制成的（）A．金属材料B．非金属材料C．半导体材料D．超导体材料3．（2023春·八年级校联考课时练习）下列四位科学家中，用其名字命名功的单位是（）A．瓦特B．安培C．焦耳D．欧姆4．（2023·全国·九年级校联考专题练习）对电阻的理解下列说法正确的是（）A．电阻的大小与加在它两端的电压成正比，与通过它电流成反比B．电阻的大小与加在它两端的电压成反比，与通过它电流成正比C．电阻是导体本身的一种性质，与电流、电压没有关系D．电阻的大小和环境温度有关，温度越高，阻值一定越大5．（2023·天津西青·统考二模）在图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接（）A．M接C、N接D B．M接A、N接B C．M接A、N接D D．M接C、N接B二、填空题6．（2023·全国·九年级专题练习）如图所示，电阻箱的示数为___________Ω。

7．（2023·全国·九年级校联考假期作业）为了保护孩子的视力，教室里日光灯更换成如图所示的LED护眼灯，每个教室里的9盏LED护眼灯的连接方式是_______联的。

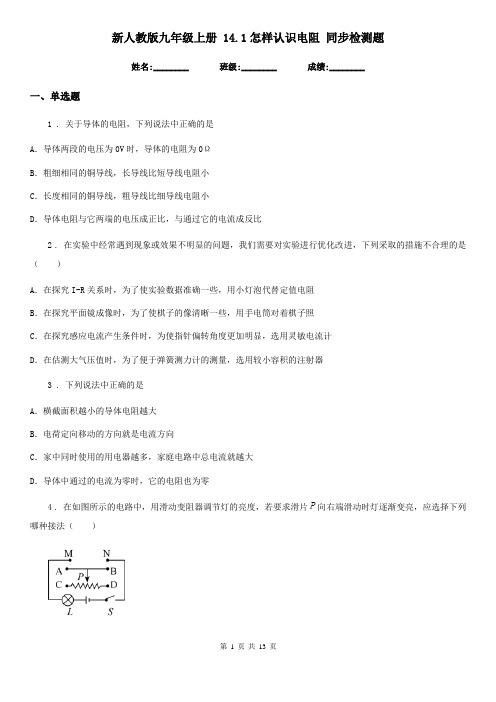

新人教版九年级上册 14.1怎样认识电阻同步检测题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于导体的电阻，下列说法中正确的是A．导体两段的电压为0V时，导体的电阻为0ΩB．粗细相同的铜导线，长导线比短导线电阻小C．长度相同的铜导线，粗导线比细导线电阻小D．导体电阻与它两端的电压成正比，与通过它的电流成反比2 . 在实验中经常遇到现象或效果不明显的问题，我们需要对实验进行优化改进，下列采取的措施不合理的是（）A．在探究I-R关系时，为了使实验数据准确一些，用小灯泡代替定值电阻B．在探究平面镜成像时，为了使棋子的像清晰一些，用手电筒对着棋子照C．在探究感应电流产生条件时，为使指针偏转角度更加明显，选用灵敏电流计D．在估测大气压值时，为了便于弹簧测力计的测量，选用较小容积的注射器3 . 下列说法中正确的是A．横截面积越小的导体电阻越大B．电荷定向移动的方向就是电流方向C．家中同时使用的用电器越多，家庭电路中总电流就越大D．导体中通过的电流为零时，它的电阻也为零4 . 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．接，接B．接，接C．接，接D．接，接5 . 下列说法正确的是（）A．只要导体中有自由电荷就能形成电流B．电路中有了电源就能形成电流C．有电源不一定有电流，有持续电流必定有电源D．只要将电源连入电路就能形成电流6 . 关于导体的电阻，下列说法正确的是A．导体两端的电压增大，其电阻一定增大B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0D．导体的电阻与其两端电压及通过的电流无关7 . 从欧姆定律可以导出公式R＝，对电阻的理解错误的是A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关8 . 以下说法错误的是（）A．要改变通电螺线管磁性的强弱，只能改变螺线管的匝数B．我国家庭电路的电压通常是220VC．电磁继电器的主要组成部分是电磁铁D．金属导体中的电流方向与自由电子定向移动的方向相反9 . 汽车上一般都设有“安全带指示灯”提醒驾驶员系好安全带．当安全带系好时，控制开关断开，指示灯不亮；安全带未系好时，控制开关闭合，指示灯发光，并发出提示音．则下面符合要求的电路图是A．B．C．D．10 . 关于如图所示的图象，说法中正确的是A．图甲表明同种物质的密度与质量成正比，与体积成反比B．图乙表明物体在和段做不同的匀速直线运动C．图丙表明非晶体熔化时有熔点D．图丁表示一段镍铬合金线的电阻值随温度发生变化11 . 在国际单位制中，下列哪个单位为电流的单位（）A．牛顿B．安培C．欧姆D．伏特12 . 在探究“影响电阻大小的因素”实验中，小明设计了如图所示电路，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中正确的是（）编号材料长度/m横截面积/mm2a锰铜合金0.51b镍铬合金0.51c镍铬合金0.50.5d镍铬合金10.5① 实验中，电流表示数越大说明电阻越小；② 研究电阻与长度的关系可以选c和d；③ 研究电阻与横截面积的关系可以选a和c；④ 研究电阻与长度的关系时，选择两条长度不同的电阻丝即可A．只有① ②正确B．只有① ③正确C．只有③ ④正确D．只有② ④正确二、填空题13 . 有下列物体：①食用油、②酱油、③铅笔芯、④空气、⑤人体、⑥食盐水、⑦瓷砖、⑧橡皮、⑨干毛巾.其中通常情况下属于导体的有_____，属于绝缘体的有_____。

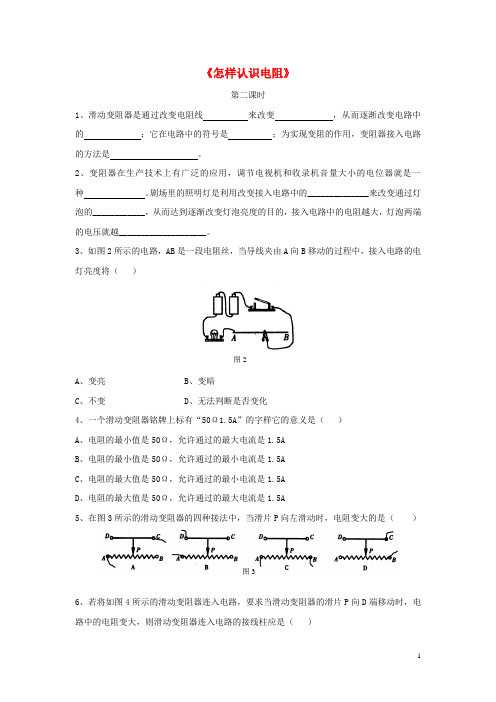

《怎样认识电阻》第二课时1、滑动变阻器是通过改变电阻线来改变，从而逐渐改变电路中的；它在电路中的符号是；为实现变阻的作用，变阻器接入电路的方法是。

2、变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种。

剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________。

3、如图2所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（）图2A、变亮B、变暗C、不变D、无法判断是否变化4、一个滑动变阻器铭牌上标有“50Ω1.5A”的字样它的意义是（）A、电阻的最小值是50Ω，允许通过的最大电流是1.5AB、电阻的最小值是50Ω，允许通过的最小电流是1.5AC、电阻的最大值是50Ω，允许通过的最小电流是1.5AD、电阻的最大值是50Ω，允许通过的最大电流是1.5A5、在图3所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）图36、若将如图4所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）图4A、A和DB、C和BC、B和DD、A和B7、下列用电器中，不需要变阻器的是（）A、普通家用的白炽电灯B、电视机或收音机C、无级调光书写台D、调温电熨斗8、关于滑动变阻器和电阻箱的下列说法中，正确的是（）A、它们都能任意连续改变接入电路的电阻大小B、它们都能显示接入电路的电阻大小C、它们都是靠改变导线的粗细来改变电阻的D、它们都能逐渐改变所在电路的电流大小9、某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示。

图5（1）连接实物时，开关应当，滑片P应移动最端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是。

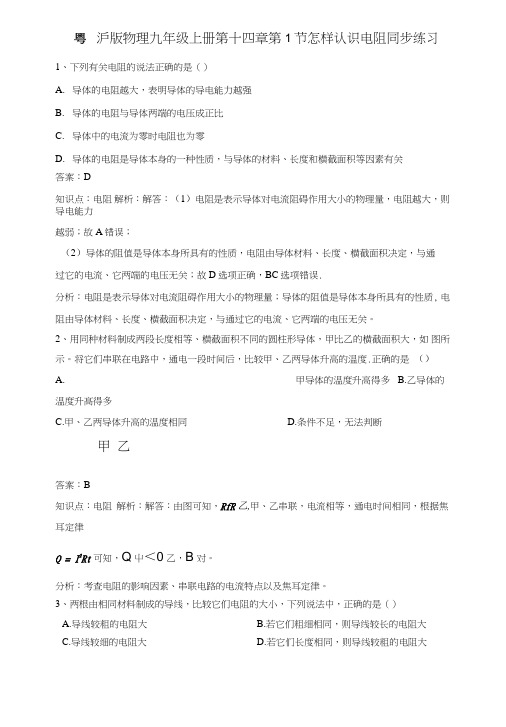

沪版物理九年级上册第十四章第1节怎样认识电阻同步练习1、下列有关电阻的说法正确的是（）A.导体的电阻越大，表明导体的导电能力越强B.导体的电阻与导体两端的电压成正比C.导体中的电流为零时电阻也为零D.导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关答案：D知识点：电阻解析：解答：（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误.分析：电阻是表示导体对电流阻碍作用大小的物理量；导体的阻值是导体本身所具有的性质, 电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关。

2、用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。

将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度.正确的是（）A.甲导体的温度升高得多 B.乙导体的温度升髙得多C.甲、乙两导体升高的温度相同D.条件不足，无法判断甲乙答案：B知识点：电阻解析：解答：由图可知，RfR乙,甲、乙串联，电流相等，通电时间相同，根据焦耳定律Q = I2Rt可知，Q屮＜0乙，B对。

分析：考查电阻的影响因素、串联电路的电流特点以及焦耳定律。

3、两根由相同材料制成的导线，比较它们电阻的大小，下列说法中，正确的是（）A.导线较粗的电阻大B.若它们粗细相同，则导线较长的电阻大C.导线较细的电阻大D.若它们长度相同，则导线较粗的电阻大答案：B知识点：彫响电阻大小的因素解析：解答：电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确.在温度、横截面积和材料相同，长的铜丝电阻大，故B正确.在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误■分析：导体的电阻大小与材料、长度、横截面积有关。

苏科版九年级物理上册《14.1电阻》同步测试题带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法符合实际的是（）A．一节蓄电池的电压为220V B．人体安全电压应不高于36VC．一位中学生人体的电阻约为10ΩD．节能灯正常工作时的电流约为5A2．如图将材料和长度相同横截面积不同的圆柱形导体A、B连接在电路中，下列说法正确的是（）A．导体A电阻较大，通过导体A电流较小B．导体A电阻较小，通过导体A、B电流相等C．导体A电阻较小，通过导体A电流较大D．导体A、B电阻可能相等，通过导体A、B电流相等3．现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导材料可用来制作电饭锅的发热体，且发热效率更高B．橡胶、铝、塑料都是很好的绝缘材料C．输电导线应该用较细的导线，因为较细的导线电阻小D．有些半导体材料对光比较敏感，可以用来制造光敏电阻4．关于电流、电压和电阻的关系，下列说法正确的是（）A．电荷移动一定能形成电流B．电压的作用是电路中产生自由电荷C．电阻中有电流时它两端一定有电压D．导体的电阻由它两端电压和通过的电流决定5．以下说法正确的是（）A．丝绸摩擦过的玻璃棒带正电，说明摩擦过程中玻璃棒失去了电子B．导线中电流的方向与其内部自由电子定向移动的方向相同C．导体两端有电压，就一定能形成稳定电流D．由R＝UI可知，导体的电阻R与它两端的电压U成正比，跟电流I成反比6．用如图电路探究影响电阻大小的因素实验时，下列说法正确的是（）A．电路电流变化较小时，可以用小灯泡代替电流表判断电流强弱B．实验只需控制导体的材料相同C．该电路探究导体的电阻大小与导体长度是否有关D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关7．现代生活需要各种各样的材料，下列关于各种材料的说法正确的是（）A．铝、橡胶、塑料等都是很好的绝缘材料B．导体电阻的大小只与材料有关C．超导体是一种电阻很大的材料D．半导体材料的导电性能介于导体和绝缘体之间8．下列有关电学初步知识的一些说法中，正确的是（）A．长导线的电阻一定大B．玻璃也有可能是导体C．人体安全电压是36VD．与玻璃棒摩擦过的丝绸带正电9．在甲、乙两根导线的两端加相同的电压，甲导线中的电流小于乙导线中的电流，不考虑温度的影响，下列判断中错误的是A．当它们的材料、粗细都相同时，甲导线比乙导线长B．当它们的材料、长度都相同时，甲导线比乙导线粗C．当它们的长度、粗细都相同时，材料一定不同D．它们的材料、长度、粗细中，至少有一项是不同的10．某水果电池和盐水电池的结构如图所示，下列说法中不正确的是（）A．水果电池可以将化学能转化为电能B．V形发光板里面的若干个发光二极管具有单向导电性C．盐水电池通电时，锌片是正极D．铜片和电压表之间的导线中电子的运动方向是从电压表到铜片11．如表是甲、乙两种电阻线的参数，下列分析正确的是（）导体长度/m横截面积2/mm材料甲 1.00.2镍铬合金乙 1.00.4镍铬合金A．把乙电阻线剪去一半，剩下一半的电阻与甲的电阻相等B．把甲电阻线均匀拉长到2.0m，其与乙电阻线的电阻相等C．将甲电阻线对折后，其与乙电阻线的电阻相等D．将甲、乙电阻线串联在电路中，通过它们的电流相等12．关于导体的电阻，下列说法正确的是（）A．导体的电阻与通过导体的电流、加在导体两端的电压均无关B．导体两端电压为零时，导体的电阻也为零C．导体的电阻与通过导体的电流有关D．导体的电阻与导体两端的电压有关二、填空题13．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。

苏科版九年级上学期 14.1 怎样认识电阻同步练习姓名:________ 班级:________ 成绩:________考试须知：1、请首先按要求在本卷的指定位置填写您的姓名、班级等信息。

2、请仔细阅读各种题目的回答要求，在指定区域内答题，否则不予评分。

一、单选题 (共9题；共18分)1. （2分）下列说法中正确的是（）A . 导体中没有电流通过时，电阻为零B . 导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C . 导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D . 导体的电阻跟导体中有无电流和电流的大小无关2. （2分）(2016·成都) 下列因素中，对导体电阻大小有决定作用的是（）A . 导体是否接入电路B . 导体两端的电压C . 通过导体的电流D . 导体的长度3. （2分）(2017·东城模拟) 如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是（）A .B .C .D .4. （2分）如下图有四组不同的电阻，已知R1＜R2 ，那么电阻最小的是（）A .B .C .D .5. （2分）下列说法中正确的是（）A . 据ρ＝ｍ/ｖ可知，物体的质量越大，密度越大B . 据Q＝ｃｍ△ｔ可知，物体的比热容越大，吸收的热量就越多C . 根据v=s/t可知，物体在相等时间内，物体运动路程越长，运动的速度越大D . 据R＝U/I可知，导体的电阻与导体两端的电压成正比6. （2分）关于滑动变阻器和电阻箱的下列说法中，正确的是（）A . 它们都能任意连续改变接人电路的电阻大小B . 它们都能显示接入电路的电阻大小C . 它们都是靠改变导线的粗细来改变电阻的D . 它们都能逐渐改变所在电路的电流大小7. （2分） (2017九上·北京期末) 如图所示，用某金属材料制成电阻丝，其阻值大小与下列哪个因素无关（）A . 材料长度B . 材料横截面积C . 形状D . 温度8. （2分）(2012·柳州) 导体的电阻是导体本身的一种性质，它的大小（）A . 只决定于导体的材料B . 只决定于导体的长度C . 只决定于导体的横截面积D . 决定于导体的材料、长度和横截面积9. （2分）(2017·成都模拟) 如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A . 电路中的电阻变大，灯泡变亮B . 电路中的电阻变小，灯泡变亮C . 电路中的电阻变大，灯泡变暗D . 电路中的电阻变小，灯泡变暗二、填空题 (共5题；共8分)10. （1分）如图所示电阻箱的示数是________ Ω。

北师大版九年级上学期 14.1 怎样认识电阻同步练习姓名:________ 班级:________ 成绩:________考试须知：1、请首先按要求在本卷的指定位置填写您的姓名、班级等信息。

2、请仔细阅读各种题目的回答要求，在指定区域内答题，否则不予评分。

一、单选题 (共9题；共18分)1. （2分）关于导体的电阻，下列说法中正确的是（）A . 通过导体的电流是0A时，电阻为0ΩB . 导体电阻与它两端的电压成正比，与通过它的电流成反比C . 粗细相同的导线，长的导线电阻较大D . 同种材料制成的长短一样的两条导线，细的电阻较大2. （2分） (2018九上·绥滨期中) 对于一段确定的导体，其电阻R= 所表示的意思是（）A . 加在导体两端的电压越大，则电阻越大B . 导体中电流越小，则电阻越大C . 导体的电阻和导体两端电压与通过导体的电流无关D . 导体的电阻与电压成正比，与电流成反比3. （2分）下列关于滑动变阻器和电阻箱的说法中，错误的是（）A . 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B . 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C . 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D . 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小4. （2分） (2016九上·夷陵开学考) 某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的（）A . 总电流变大B . 总电压变大C . 总电阻变大D . 总功率变小5. （2分） (2016九上·静安期末) 甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是（）A . S甲=S乙， I甲<I乙B . S甲<S乙， I甲>I乙C . S甲>S乙， I甲=I乙D . S甲>S乙， I甲<I乙6. （2分）电阻箱也是一种变阻器，如图所示为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A . 只拔出铜塞a、b ，接入的电路电阻为7ΩB . 只拔出铜塞c、d ，接入的电路电阻为7ΩC . 要使接入电路的电阻为7 Ω，只有拔出铜塞c、d才行D . 将铜塞a、b、c、d全拔出，接入电路的电阻最小7. （2分） (2017九上·海拉尔期末) 如图，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等．当把它们串联接入某一电路中时，电阻线AO和OB两端电压之间的关系是（）A . UAO＜UOBB . UAO＞UOBC . UAO=UOBD . 无法确定8. （2分） (2019九上·深圳期末) 由公式I＝变形得R＝，对此，下列说法正确的是（）A . 加在导体两端的电压越大，则导体的电阻越大B . 通过导体的电流越大，则导体的电阻越大C . 导体的电阻跟导体两端的电压和通过导体的电流无关D . 当导体两端的电压为零时，导体的电阻也为零9. （2分） (2017九上·黄冈期中) 由欧姆定律得到公式R= ，下列说法正确的是（）A . 导体的电阻与导体两端电压成正比B . 导体的电阻与流过导体的电流成反比C . 导体两端电压为零时，导体的电阻也为零D . 导体的电阻是导体本身的一种性质，与电流、电压大小无关二、填空题 (共5题；共9分)10. （1分）图中电阻箱两接线柱间的电阻值是________ Ω。

14．1 怎样认识电阻第2课时变阻器及其作用知识点 1 变阻器1．滑动变阻器的铭牌上标有“50 Ω 1 A”字样，下列说法正确的是( )A．该滑动变阻器电阻的变化范围是0～50 ΩB．该滑动变阻器只能接入50 Ω的电阻C．允许通过该滑动变阻器的最小电流是1 AD．允许通过该滑动变阻器的电流只能是1 A2．滑动变阻器是通过改变自身连入电路中的阻值从而实现改变电路中电流的，那么滑动变阻器是依靠改变什么因素来改变自身连入电路中的电阻的( )A．电阻丝的横截面积 B．电阻丝的长度C．电阻丝的材料 D．电阻丝的温度3．下列关于滑动变阻器(如图14－1－7所示)的构造说法正确的是( )A．线圈是用铜丝或铝丝制成的B．滑片与金属棒之间是绝缘的C．滑片与线圈之间是绝缘的D．瓷筒与线圈之间是绝缘的图14－1－7图14－1－84．如图14－1－8所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是________(选填“AP”或“BP”)部分；若要使它连入电路的电阻减小，则滑片P应向________(选填“左”或“右”)移动．知识点 2 变阻器的作用5．小华想用滑动变阻器控制小灯泡的亮度，设计了如图14－1－9所示的4种电路，其中正确的是( )图14－1－9A．②③ B．③④ C．①③ D．①②6．如图14－1－10所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是( )A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小图14－1－10图14－1－117．用如图14－1－11所示的电路控制灯泡的亮暗，要求滑动变阻器的滑片P向右滑动时灯泡变亮，则滑动变阻器接入电路的方式为( )A．A接M，B接N B．B接M，D接NC．A接M，D接N D．C接M，D接N图14－1－128．如图14－1－12所示为“用滑动变阻器改变电流”的实验．(1)请连接好实物图，要求：滑动变阻器的滑片向A端滑动时，灯泡的亮度增加．(2)在闭合开关前，滑片P应移动至最__________(选填“左”或“右”)端．(3)开始实验后，甲同学发现无论怎样移动滑片P，灯泡的亮度都不发生变化，而且一直很暗，这可能是____________________________；(4)将滑动变阻器的B、D两个接线柱接入电路中，要使电流表示数变大，滑片P应向__________(选填“A”或“B”)端移动．9．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图14－1－13所示．A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法中不正确的是( )图14－1－13A．只把A和C接入电路，无法改变通过电位器的电流B．把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大10．如图14－1－14所示，向同一方向移动滑片，电阻的变化效果相同的是( )图14－1－14A．甲和丙 B．乙和丁C．甲和丁 D．甲和乙11．如图14－1－15所示，当滑片P向a端移动时，电流表的示数( )A. 变小 B．变大C．保持不变 D．无法判定图14－1－15图14－1－1612．图14－1－16是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器R接入电路的电阻________，电流表的示数________．(以上两空均选填“变大”“变小”或“不变”)这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量．13．用如图14－1－17所示的电路可以测量一个未知电阻的阻值，其中R x为待测电阻，R为电阻箱，S为单刀双掷开关，R0为定值电阻．小明用该电路进行实验，主要步骤有：图14－1－17A．把开关S接b点，调节电阻箱，使电流表的示数为I；B．读出电阻箱的示数R；C．把开关S接a点，读出电流表的示数为I；D．根据电路图，连接实物，将电阻箱的阻值调至最大．(1)上述步骤的合理顺序是________________(只需填写序号)．(2)步骤A中电阻箱调节好后示数为30 Ω.若已知R0的阻值为10 Ω，则待测电阻的阻值为________Ω.(3)本实验物理思想方法可称为____________(选填“控制变量法”或“等效替代法”)．14．[2016·新疆] 如图14－1－18所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )图14－1－1815．[2016·凉山州] 在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图14－1－19所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱AB．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱DD．将导线L的b端移至接线柱D图14－1－19图14－1－2016．[2017·北京] 如图14－1－20所示的电阻箱的示数是________Ω.详解详析1．A 2.B 3.D4．AP左5．A [解析] 图①中接在下面的两个接线柱上，滑动变阻器不能控制小灯泡的亮度，故①错误．图②③都是选择一上一下接线柱接入电路，滑动变阻器可以控制小灯泡的亮度，故②③正确．图④中在上面的金属杆上的两个接线柱连入电路，滑动变阻器不能控制小灯泡的亮度，故④错误．6．A7．B [解析] 滑动变阻器的滑片P向右滑动时灯泡变亮，表明电路中的电流变大，电阻变小，则接入电路中的电阻丝变短，那么下面只能接B接线柱，上面接C或D接线柱效果一样．8．(1)如图所示(2)右 (3)把滑动变阻器下面的两个接线柱接入了电路 (4)B9．[导学号：93862067]D10．C [解析] 图甲中连入电路的电阻线是PA，图乙中连入电路的电阻线是AB，图丙中连入电路的电阻线是PB，图丁中连入电路的电阻线是PA，从以上分析可知，图甲和图丁中连入电路的电阻线是相同的，向同一方向移动滑片时，电阻的变化效果相同．11．B 12.[导学号：93862068]变小变大13．(1)DCAB (2)30 (3)等效替代法[解析] 等效替代法的思想是先接入待测电阻R x，记下电流表示数；再用电阻箱R替代R x，调节R的阻值，使电流表示数与前次相同，实现了等效，则R的阻值与R x的阻值相等．14．D15．B [解析] 由电路图可知，滑动变阻器没有按“一上一下”的原则串联在电路中，而是全接到上方两个接线柱上；要测用电器中电流随电压变化关系时电压表应并联在用电器的两端，而电路图中电压表测电源的电压．将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压示数不变，不能进行实验探究，故A不可行；将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，能进行实验探究，故B可行；将导线M的c端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；将导线L的b 端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．16．2098 [解析] 电阻箱的示数为R＝2×1000 Ω＋0×100 Ω＋9×10 Ω＋8×1 Ω＝2098 Ω.。
