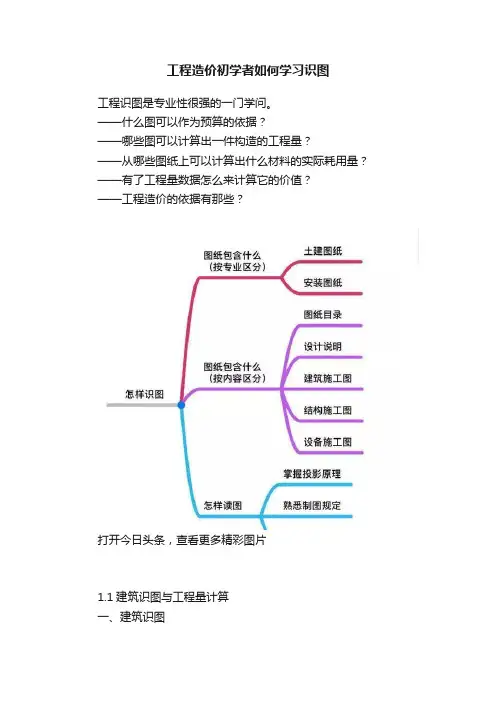

工程造价初学者如何学习识图工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？打开今日头条，查看更多精彩图片1.1建筑识图与工程量计算一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。
D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领1、掌握投影原理和形态的各种表达方法。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
工程造价识图学习工程项目造价〔管理〕是工程项目管理的一个非常重要的方面，由于它在许多方面与一般企业的〔财务〕管理和成本〔会计〕管理不同，所以一般企业管理中的一些财务管理方法、会计核算方法和成本核算方法是不能直接应用到工作项目造价管理之中的，接下来我告诉你工程造价识图学习。
工程造价识图学习：一、粗实线与细实线的用法：1.在建筑施工图中，被剖切到的物体的轮廓线常用粗实线或中实线绘制，被看到的物体的轮廓线常用细实线绘制。
2.在总平面图中，常用粗实线表示新建的建筑物，用细实线表示原有建筑物。
二、定位轴线1.定位轴线是确定建筑物的主要结构或构件的位置及尺寸的线，用单点长画线表示。
2.在平面图上依据方向不同，它分为横向定位轴线和纵向定位轴线，一般将建筑物的短向称为横向，建筑物的长向称为纵向。
3.横向定位轴线编号用阿拉伯数字，从左向右顺序编写，纵向定位轴线编号用大写英文字母从下至上顺序编写。
三、附加轴线：1.当建筑物的局部有主要结构时，常采纳附加轴线号来表示2.两条轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线编号。
3.1号轴线和A号轴线之前的附加轴线的分母应以01或0A表示。
4.施工图中的详图在适用于不同的位置时，应在定位轴线处同时注明各有关轴线的编号5.当详图为通用时，其定位轴线应只画圆圈，不注写轴线编号。
四、尺寸标注1.图形只能表示物体的形状，其各部分的实际大小应以尺寸数字为准。
2.《房屋建筑制图统一标准》中规定图样上的尺寸标注，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
如何学习工程造价：先说做造价的流程：1、依据图纸及施工资料算出分类工程量，例如：筏板基础多少立方、C30的柱子、C40的柱子、梁、不同厚度的板、砌块墙各是多少立方、各级钢筋多少吨、模板、脚手架、建筑面积、防水卷材或涂料面积、保温板面积、各种抹灰、涂料、吊顶面积等等。
算量主要用算量软件，各别量必须要手算。
2、在计价软件中列出各条定额，必须要换算的换算一下，把工程量输入软件。
土木工程识图-课件 (一)土木工程识图是土木工程专业中非常重要的一门课程，它是学生在土木工程实践中不可或缺的基础知识。
在这门课程中，学生需要了解并掌握识图的基础知识和技能，以便能够更加准确地理解和应用设计图纸。
为了帮助学生更好地学习土木工程识图，课件成为了一种教学常见的营救方式，这篇文章将会详细介绍“土木工程识图-课件”。
一、课程介绍与内容土木工程识图-课件，主要是针对土木工程专业的学生，通过引导学生掌握精确的图像阅读技能和相关的符号标记、尺寸、比例、比例尺等知识。
在课件中，学生将学习以下知识：1. 图纸范围：了解不同图纸的类型及其用途，能够对图纸中的每一个部分进行认证。
2. 图形学：学习不同图形的绘制和构图技术，识别和理解不同图形的含义和相互关系。
3. 测量技术：掌握测量方法、论证技巧和数学计算技巧，理解比例和比例尺的原理，能够熟练使用各种测量器具。
4. 绘图：通过绘制不同的图纸来巩固已经学到的技巧知识。
5. 图案阅读和理解：学习图例的阅读和理解技巧，如何正确地识别和解释图例中不同的符号标记和尺寸。
二、课件特点1. 交互性强课件中一些动态的演示，让学生更加直观地理解土木工程图纸，课件让课堂更加生动，学生与课件互动起来，轻松高效。
2. 多媒体展示课件拓展了课堂的教学形式，它融合了多种媒体，如图片、音频、视频等形式，使学生对土木工程识图有更深入的印象和理解。
3. 强化识图方面课件的设计围绕土木工程识图展开，注重了识图方面的知识点，帮助学生清晰认识每一幅图纸的作用和内容，感受到土木工程识图的魅力。
4. 方便学生学习大多数的课件都是经过精心制作的，且具有可重复性，学生可以在课后复习，还可以根据自己的需要对一些重要知识点进行练习和测试，使学习更加灵活。
三、课件在教学中的应用如今，土木工程识图-课件成为了教学的主要方式之一，它已经在课堂上发挥了重要的作用。
通过结合课程内容和多媒体技术来设计课件，实现了教学的生动化、可视化和概念化，更好地从视觉和听觉方面感受到了土木工程识图的魅力。
工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。
