螺杆洞封堵技术交底1. 前言螺杆是一种常用的螺旋压紧传动机构，用于传输动力或旋转运动。
然而，在一些工业设备中，由于不可避免的因素，如气体或液体的泄漏、部件的磨损或腐蚀等，螺杆的密封性能会慢慢下降，导致螺杆洞产生封堵。
这时候，需要采用螺杆洞封堵技术来解决这个问题。
2. 螺杆洞封堵技术螺杆洞封堵技术是通过一系列的工艺手段来修复因螺杆密封不良导致的洞孔，在保持螺杆的原有结构和性能的情况下，实现其封堵。
常见的螺杆洞封堵技术有以下几种：2.1 焊接封堵法该方法采用焊接工艺对螺杆洞进行修补，通常适用于较小的洞孔。
具体操作步骤如下：步骤一：清洗洞孔首先要对洞孔进行清洗，将其周围的杂物和腐蚀物清除干净，以便于后续的修补工作。
步骤二：填充焊材从洞孔的内部开始逐层添加焊材，填充整个洞孔。
这个过程需要特别注意填充的焊材的量和成分，以确保填充的承载能力和化学稳定性。
步骤三：抛光将焊接部位进行抛光，以消除焊接后可能出现的锋利边缘和刺眼的光泽。
步骤四：试压最后，将修补后的螺杆进行试压试验，检查焊接密封程度。
2.2 填充封堵法该方法先用特制的填充材料或胶粘剂对洞孔进行填充，然后再进行固化或硬化，以实现封堵的目的。
具体操作步骤如下：步骤一：打磨洞孔首先要对洞孔进行打磨，以去除表面的粗糙度和不平整度，使填充材料能够更加牢固地固化。
步骤二：填充材料将特制的填充材料均匀地填充到洞孔中，让其能够充分填补整个洞孔空间。
步骤三：硬化或固化根据填充材料的成分和物理特性，进行必要的硬化或固化处理，确保填充材料能够固定在洞孔中。
步骤四：抛光对填充后的螺杆进行抛光，使其表面更加光滑，从而提高密封性能。
2.3 紧固封堵法该方法采用密封圈或螺钉进行封堵，适用于较小的洞孔。
具体操作步骤如下：步骤一：测量洞孔首先要精确地测量洞孔的直径和深度，以便于选择合适的封堵材料。
步骤二：选择封堵材料选择合适大小和材质的密封圈或螺钉，以确保其紧密地贴合螺杆表面，从而实现封堵的目的。
一、交底目的为确保施工现场螺杆洞封堵作业的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底内容1. 工程概况（1）工程名称：______项目（2）工程地点：______（3）施工内容：外墙螺杆洞封堵2. 安全生产责任制（1）项目负责人：______（2）安全员：______（3）施工班组：______3. 安全操作规程（1）施工人员必须佩戴安全帽、手套、眼镜等个人防护用品。
（2）施工前应检查施工工具、设备是否完好，如有损坏应及时更换。
（3）施工过程中，应保持现场整洁，严禁乱扔废弃物。
（4）严禁在施工过程中吸烟、喝酒。
4. 螺杆洞封堵操作步骤（1）检查螺杆洞：确认螺杆洞位置、尺寸，确保无遗漏。
（2）清理螺杆洞：用冲击钻将孔眼周边的PVC管、灰浆等清理干净。
（3）扩大螺杆洞：将外孔尽量扩成20mm深喇叭口形。
（4）封堵螺杆洞：先用水泥砂浆在内墙进行初步封堵，待凝固后开始封堵外墙孔洞。
（5）湿润外墙：使用喷壶对外墙进行喷水润湿，使螺栓孔周围保持湿润。
（6）灌入膨胀水泥砂浆：从外墙由外向内用铁抹子将膨胀水泥砂浆抹到螺栓孔，边抹边用直径10mm的钢筋棍捣实，重复多次填塞捣实。
（7）抹平螺杆洞：待凝固后，用抹刀将螺栓孔处抹平。
（8）涂刷防水涂料：以外墙螺杆为中心，按照图纸要求涂刷聚氨酯防水涂料，厚度达到1.5mm，直径150mm。
5. 安全注意事项（1）施工过程中，严禁高空作业，如需进行高空作业，必须采取安全防护措施。
（2）施工人员必须遵守操作规程，不得擅自更改施工工艺。
（3）施工过程中，应密切关注现场情况，发现安全隐患及时上报。
（4）施工结束后，应对施工现场进行清理，确保无遗留安全隐患。
三、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工人员应严格遵守安全生产责任制，确保施工安全。
3. 施工班组应定期对施工人员进行安全教育培训，提高安全意识。
4. 项目负责人和安全员应定期对施工现场进行安全检查，确保施工安全。

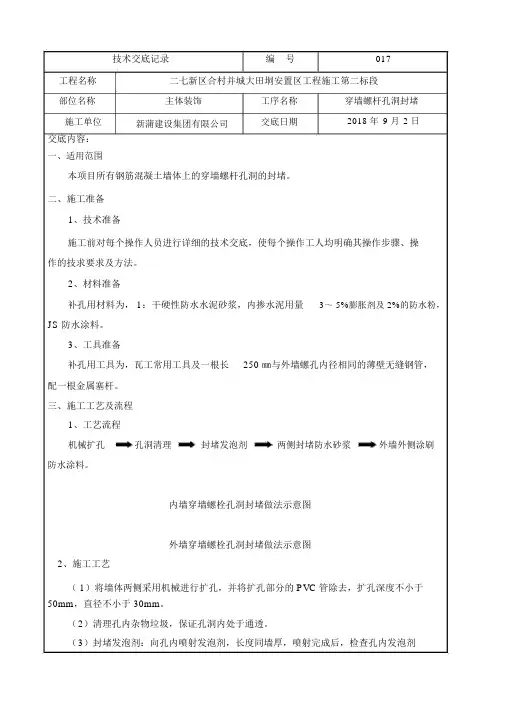

技术交底记录编号017 工程名称二七新区合村并城大田垌安置区工程施工第二标段部位名称主体装饰工序名称穿墙螺杆孔洞封堵施工单位新蒲建设集团有限公司交底日期2018 年9 月2 日交底内容：一、适用范围本项目所有钢筋混凝土墙体上的穿墙螺杆孔洞的封堵。
二、施工准备1、技术准备施工前对每个操作人员进行详细的技术交底，使每个操作工人均明确其操作步骤、操作的技求要求及方法。
2、材料准备补孔用材料为， 1：干硬性防水水泥砂浆，内掺水泥用量3～ 5%膨胀剂及 2%的防水粉，JS 防水涂料。
3、工具准备补孔用工具为，瓦工常用工具及一根长250 ㎜与外墙螺孔内径相同的薄壁无缝钢管，配一根金属塞杆。
三、施工工艺及流程1、工艺流程机械扩孔孔洞清理封堵发泡剂两侧封堵防水砂浆外墙外侧涂刷防水涂料。
内墙穿墙螺栓孔洞封堵做法示意图外墙穿墙螺栓孔洞封堵做法示意图2、施工工艺（ 1）将墙体两侧采用机械进行扩孔，并将扩孔部分的 PVC 管除去，扩孔深度不小于50mm，直径不小于 30mm。
（2）清理孔内杂物垃圾，保证孔洞内处于通透。
（3）封堵发泡剂：向孔内喷射发泡剂，长度同墙厚，喷射完成后，检查孔内发泡剂是否饱满。
（ 4）两侧封堵防水砂浆：封堵人员手拿金属管，在装满1；干硬性水泥砂浆桶内插数次，使金属管内装入部分砂浆。
然后使金属管对正螺孔，用塞杆挤压水泥砂浆，使之压入螺孔内，砂浆封孔深度不小于50mm。
（5）外墙外侧刷防水涂料：待外侧水泥砂浆干燥后（约 24 小时），在外侧孔洞及周边分 2 遍涂刷厚防水涂料，涂刷范围为 60× 60mm。
四、施工要点及质量1、孔边松散混凝土必须凿除。
2、在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油渍，并凿成毛面。
3、封堵防水砂浆前，对孔洞进行冲洗洒水湿润。
4、砂浆封堵必须饱满密实，与先浇捣的混凝土连接应牢固。
5、砂浆应及时进行养护，并检查是否有细微裂缝或空鼓。
6、砂浆采用商品砂浆或干粉砂浆，以确保砂浆的质量。
三、施工要点及质量规定1.孔边松散混凝土必须凿除。
2.保证外墙螺栓孔洞内旳PVC管套筒凿除。
3.在封堵螺杆洞前应当注意螺杆洞旳清理，不能留有木屑等杂物，及油渍，并凿成毛面。
4.冲洗时须用钢丝刷清理。
5.冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。
6.封堵螺杆洞时所用水泥砂浆中旳膨胀剂与防水剂旳掺入量，应根据工程性质和现场施工条件选择，并事先通过实验拟定掺入量。
所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术原则和设计规定。
7.微膨胀剂旳掺量直接影响砂浆旳封堵质量，因此，其秤量应由专人负责，容许误差一般为掺入量旳±2%。
砂浆应搅拌均匀，否则会产生过大或过小旳膨胀，影响防水质量，因此应对掺微膨胀剂旳砂浆搅拌时间合适延长。
8.砂浆应及时进行养护，并检查与否有细微裂缝或空鼓。
四、施工质量保证措施1、选择优质砂子、水泥和外加剂，使用时，严格按照砂、水泥、外加剂配合比配料过秤，以保证砂浆旳质量。
2、砂浆配合比按规定进行试配，该工程由选定实验中心来完毕。
3、砼浇筑若遇雨天时，应及时调节砼配合比，备足防雨棚布，并做好已浇砼保护。
4、对班组进行施工技术交底。
5、发既有细微裂缝或空鼓应当及时整治，没完毕不能进行下道工序。
五、施工安全措施1、在凿喇叭口和用电焊割除螺杆时，施工面下方应做好周边防护，避免凿除旳混凝土或割除旳螺杆砸到下方施工人。
2、在使用电焊过程中应当注意防火。
3、对施工临边进行防护、施工机械进行检查维修保养，保证安全运营。
4、施工过程中安全员进行跟踪检查，发现隐患及时解决。
5、作业人员要严格遵守劳动纪律，覆行自己旳岗位职责，工作中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。
6、作业人员进入施工现场必须穿戴劳动保护用品，严格执行职工安全规则。
7、施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放。
8.附图穿墙止水对拉螺杆孔洞封堵剪力墙外墙穿墙螺杆孔洞封堵外墙剪力墙穿墙悬挑型钢洞封堵外墙剪力墙穿墙钢管洞封堵砌体外墙孔洞封堵交底人签名职务交底时间接受交底人签名。
一、工程概况1. 工程名称：____________________2. 施工部位：____________________3. 施工内容：封堵螺杆眼4. 施工时间：____________________5. 施工班组：____________________二、安全技术要求1. 施工准备- 施工人员应熟悉施工图纸和施工方案，了解螺杆眼封堵的工艺流程和安全要求。
- 作业前应对施工工具、材料进行检查，确保其符合安全标准。
- 作业区域应设置安全警示标志，并配备必要的安全防护设施。
2. 施工工艺- 使用冲击钻将墙内PVC管剔除，清理孔眼周边残余灰浆。
- 将外孔扩大成20mm深喇叭口形，以便更好地封堵。
- 先用水泥砂浆在内墙进行初步封堵，待凝固后再进行外墙封堵。
- 使用喷壶对外墙进行洒水湿润，保持螺栓孔周围湿润。
- 从外墙由外向内使用铁抹子将膨胀水泥砂浆（膨胀剂掺量为水泥用量的4%～5%）抹入螺栓孔。
- 使用直径10的钢筋棍捣实，重复多次填塞捣实。
- 待凝固后，以外墙螺栓洞口为中心，涂刷水泥基防水涂料JS，厚度1.5mm，直径150mm。
3. 安全注意事项- 作业人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
- 作业过程中应保持作业区域整洁，防止滑倒、跌落等事故发生。
- 使用电动工具时，应确保电源安全，防止触电事故。
- 高空作业时，应使用安全带，并确保安全带的连接牢固可靠。
- 作业人员应遵守施工现场的安全规定，不得擅自离岗。
三、应急预案1. 人员伤害事故- 发现人员受伤，立即停止作业，并迅速将伤员送至安全地点。
- 同时，立即拨打急救电话，并通知相关部门。
- 按照相关规定进行事故处理。
2. 火灾事故- 发现火灾，立即使用灭火器进行灭火，并迅速报警。
- 确保人员安全撤离，并按照应急预案进行处置。
3. 其他事故- 发现其他事故，应立即停止作业，并按照应急预案进行处理。
四、验收标准1. 封堵后的螺杆眼应平整、牢固，无裂缝、空鼓现象。
工程名称交底部位1#、4#、8#楼及车库地下至机房层施工内容外墙内墙穿墙螺杆洞封堵日期2022年8月1日交底内容：一、施工范围本工程1#、4#、8#楼及车库地下至机房层施工应用。
二、施工前准备工作1、根据项目编制的施工计划，提前在下一道施工工序前进行封堵施工，对不同洞口封堵时间提前做好插入时间的安排，合理的安排插入施工，防止出现封堵材料混淆出错，并派施工管理人员对操纵工人进行施工顺序部位引导。
三、地上外墙及内墙对拉螺杆孔的处理1、立模施工过程中采取的螺杆附带PVC套管，便于穿墙螺杆的再次利用，另外防止拆模时破坏墙体结构。
图一PVC套管图二移除对拉螺杆2、内墙抹灰施工前先用电锯将外侧螺杆洞内的PVC套管锯掉，将其扩孔深度不小于20mm、直径不小于30mm，外侧用1：2干硬性水泥砂浆（掺入防水粉或膨胀剂）封堵，内侧用1:2干硬性水泥砂浆（掺入防水粉或膨胀剂）封闭，40～60mm深，从内侧往螺栓孔中注入聚氨酯发泡胶，打满孔洞。
工程名称交底部位1#、4#、8#楼及车库地下至机房层施工内容外墙内墙穿墙螺杆洞封堵日期2022年8月1日工程名称交底部位1#、4#、8#楼及车库地下至机房层施工内容外墙内墙穿墙螺杆洞封堵日期2022年8月1日图三孔眼扩成喇叭口形并内外封堵3、穿墙对拉螺杆孔洞必须逐个封堵密实。
4、工艺流程：螺栓孔剔凿、清理孔内→钢丝刷刷毛→洒水湿润→灌防水砂浆→表面抹平压光→刷1.2厚聚氨酯防水涂料→内侧发泡剂→内侧抹灰压平（1）用铲刀将露出墙面的PVC管清理干净，孔眼周边残存灰浆清理，用毛刷扫净。
（2）用直径16的电钻将孔眼扩成喇叭口形，深度：50mm，外口直径：50mm。
（3）提前一天用水进行冲洗湿润。
（4）用1:2膨胀水泥砂浆从外墙进行封堵入口内50mm，用￠10圆钢捣实与墙面抹平。
（5）隔天膨胀水泥砂浆达到一定强度后从墙内侧将泡沫胶管深入螺栓孔底部进行发泡灌注，灌注深度至距离墙面40mm；（6）带砂浆干燥后，用1.2厚聚氨酯防水涂料涂刷螺杆眼孔，形状为直径100mm的圆形；5、封堵的水泥砂浆必须压到墙体中部并压实。

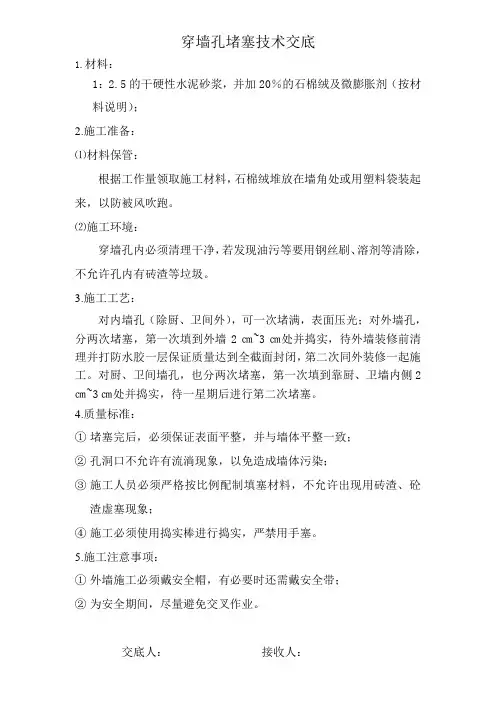

穿墙孔堵塞技术交底
1.材料：
1：2.5的干硬性水泥砂浆，并加20％的石棉绒及微膨胀剂（按材料说明）；
2.施工准备：
⑴材料保管：
根据工作量领取施工材料，石棉绒堆放在墙角处或用塑料袋装起来，以防被风吹跑。
⑵施工环境：
穿墙孔内必须清理干净，若发现油污等要用钢丝刷、溶剂等清除，不允许孔内有砖渣等垃圾。
3.施工工艺：
对内墙孔（除厨、卫间外），可一次堵满，表面压光；对外墙孔，分两次堵塞，第一次填到外墙2㎝~3㎝处并捣实，待外墙装修前清理并打防水胶一层保证质量达到全截面封闭，第二次同外装修一起施工。
对厨、卫间墙孔，也分两次堵塞，第一次填到靠厨、卫墙内侧2㎝~3㎝处并捣实，待一星期后进行第二次堵塞。
4.质量标准：
①堵塞完后，必须保证表面平整，并与墙体平整一致；
②孔洞口不允许有流淌现象，以免造成墙体污染；
③施工人员必须严格按比例配制填塞材料，不允许出现用砖渣、砼
渣虚塞现象；
④施工必须使用捣实棒进行捣实，严禁用手塞。
5.施工注意事项：
①外墙施工必须戴安全帽，有必要时还需戴安全带；
②为安全期间，尽量避免交叉作业。
交底人：接收人：。
穿墙螺杆洞封堵技术交底
一、材料说明：
封堵主要采用聚氨酯发泡胶，外墙外侧螺杆洞还须涂刷JS防水。
二、外墙螺杆洞封堵做法：
1、做法说明：
本做法适用于混凝土结构外墙穿墙对拉螺杆孔洞的封堵。
穿墙对拉螺杆孔洞必须逐个封堵密实。
对拉螺杆两端（模板内侧）有锥形塑料垫块的，封堵前需逐个剔除塑料垫块。
未加设锥形塑料垫块的孔洞，封堵前先对外墙外侧对拉螺杆孔洞用机械扩孔，并将扩孔部分的PVC管除去。
扩孔尺寸为：直径不小于30mm、深度不小于20mm。
2、工艺流程：
剔除塑料垫块或将外侧螺杆孔扩孔浇水湿润外侧封堵孔内打发泡胶外侧刷JS 防水外饰面施工
3、构造做法：
一）、剔除塑料垫块或将外侧螺杆孔扩孔逐个剔除对拉螺杆中使用的塑料垫块，对未使用成品塑料垫块的螺杆孔，将外侧用机械扩孔，并将扩孔部分的PVC管除去，扩孔深度不小于20㎜、直径不小于30㎜。
二）、浇水湿润清理孔内杂物垃圾，周边浇水湿润。
三）、外侧封堵从外侧堵塞1:2干硬性水泥砂浆（添加防水剂及膨胀剂）40-60mm深。
四）、孔内打发泡胶待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入聚氨酯发泡胶，可打满孔洞，也可在外边预留20～30mm 待发泡胶干硬后用水泥砂浆封堵。
五）、外侧刷JS防水待外侧水泥砂浆干燥、孔内发泡胶施工完毕后且检查打发泡胶时对外侧封堵砂浆没有造成挤压破坏时，在外侧孔洞周边分多遍涂刷1、0mm 厚JS 防水，涂刷范围为100100mm。
六）、外饰面施工按图纸要求施工抹灰、保温及外装饰层等。
技术负责人：
交底人：
接交人：。
一、交底目的为确保堵螺杆洞施工过程中的安全，防止意外事故发生，现将堵螺杆洞安全技术交底如下，请全体施工人员认真学习和执行。
二、施工人员要求1. 参与堵螺杆洞施工的施工人员必须具备相关资质，了解并掌握堵螺杆洞施工的安全技术要求。
2. 施工人员应熟悉施工图纸，了解工程结构特点，确保施工质量。
3. 施工人员必须遵守施工现场各项规章制度，听从指挥，确保施工安全。
三、安全技术要求1. 施工前准备（1）检查施工工具、设备是否完好，如钻机、切割机、砂轮机等。
（2）检查防护用品是否齐全，如安全帽、手套、防护眼镜、防尘口罩等。
（3）清理施工场地，确保场地平整、无障碍物。
2. 施工过程（1）在堵螺杆洞前，对施工人员进行安全技术培训，确保其了解施工过程中的安全注意事项。
（2）施工人员必须穿戴好个人防护用品，严格按照操作规程进行施工。
（3）钻机操作人员应确保钻机稳定，防止因钻机震动造成安全事故。
（4）切割机操作人员应使用砂轮片时，注意砂轮片与工件间的距离，防止砂轮片飞溅伤人。
（5）在堵螺杆洞过程中，若发现异常情况，应立即停止施工，排除隐患后再继续施工。
3. 施工结束（1）施工结束后，对施工区域进行清理，确保无残留物。
（2）检查施工质量，确保堵螺杆洞符合设计要求。
（3）对施工人员进行安全教育，提高安全意识。
四、注意事项1. 施工过程中，施工人员必须遵守操作规程，不得擅自改变施工方法。
2. 施工现场应设立警示标志，提醒施工人员注意安全。
3. 施工过程中，如发现安全隐患，应立即停止施工，排除隐患后再继续施工。
4. 施工人员应互相配合，共同维护施工安全。
5. 施工完成后，对施工区域进行清理，确保无残留物。
五、培训及考核1. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识。
2. 施工单位应组织考核，确保施工人员掌握堵螺杆洞安全技术。
3. 对考核不合格的施工人员，应进行补考，直至合格。
本安全技术交底内容适用于堵螺杆洞施工全过程，请全体施工人员认真执行。
一、交底目的为确保施工安全，提高施工质量，防止因螺杆眼封堵不当造成的安全隐患和质量问题，特进行本次安全技术交底。
二、交底内容1. 螺杆眼封堵的重要性螺杆眼是施工中用于固定模板的支撑点，封堵不严会导致墙体渗漏、裂缝等质量问题，严重时可能影响建筑物的结构安全。
2. 螺杆眼封堵的材料及工具- 材料：水泥、膨胀剂、防水涂料、钢筋等。
- 工具：冲击钻、喷壶、铁抹子、钢筋棍、砂浆枪等。
3. 螺杆眼封堵工艺流程（1）清理：用冲击钻将墙内的PVC管剔除、清理干净，孔眼周边残余灰浆清理。
（2）扩大孔径：将外孔尽量扩成20mm深喇叭口形。
（3）内墙封堵：先用水泥砂浆在内墙初步封堵，等凝固后开始封堵外墙孔洞。
（4）湿润：在外墙使用喷壶进行喷水润湿，使螺栓孔周围保持湿润。
（5）填充：从外墙由外向内用铁抹子将膨胀水泥砂浆（膨胀剂掺量为水泥用量的4%～5%）抹到螺栓孔。
灌进去一部分后，用直径10钢筋棍捣实后，重复多次填塞捣实。
（6）抹平：用抹刀将螺栓孔处抹平，防水材料为防水涂料时，可抹成5050的方块。
（7）防水施工：待防水砂浆凝固后，以外墙螺杆为中心，涂刷水泥基防水涂料JS，厚度1.5mm，直径150mm。
4. 施工注意事项（1）孔洞周围稀疏混凝土一定要凿除。
（2）膨胀水泥砂浆必须采取集中搅拌的方式，决不允许直接在楼层中搅拌。
（3）堵塞以前，孔洞里的垃圾清理完毕，并且撒水湿润孔里之后，要找项目质检员测试合格后，方可以进行砂浆填补。
（4）开始施工之前，先进行样板施工，砂浆配合比应挂牌，并且注明所有材料的用量。
（5）质检员全程跟踪，并且检测填补质量，一旦发现填补不合格的地方，一定要立马下发整改通知单，并且进行上报。
（6）构造中墙面螺杆应采用一次性止水对拉螺杆，确保封堵效果。
三、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、手套、口罩等。
2. 施工现场应设置安全警示标志，禁止无关人员进入施工区域。
3. 施工过程中，应注意观察周围环境，确保施工安全。
表C2-04 技术交底记录编号：
2.先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，刷洗干净后，用高强砂浆
填塞捣实。
3.基层处理完毕后，以楼层施工缝为中心，施工缝上下各50mm位置贴美纹纸
（胶带），中间刷JS防水涂料。
四、质量标准：
1.扩孔必须够深度，且扩孔段的PVC管必须全部清理。
2.螺栓眼两端封堵前，必须清理干净、并湿润。
3.封堵的砂浆必须填塞密实。
4.防水砂浆干燥后方可进行防水涂料实施。
五、安全文明措施：
1.施工过程中，必须戴好安全帽、在临边作业必须系好安全带后作业。
2.打孔作业时，必须戴好口罩与眼罩，做好自我保护。
3.电钻作业时，必须使用接在三级拖箱上，严禁私拉乱接。
4.封堵砂浆集中搅拌。
每天必须做到活完场清。
签字栏技术负责人：交底人：接交人
穿墙螺栓眼扩孔螺栓眼填塞防水砂浆
砂浆封堵成型效果第一遍JS防水（黑色）
第二遍JS防水（黑色、红色）第三遍JS防水（黑色、红色、黑色）。
