支承垫石及预埋孔交底

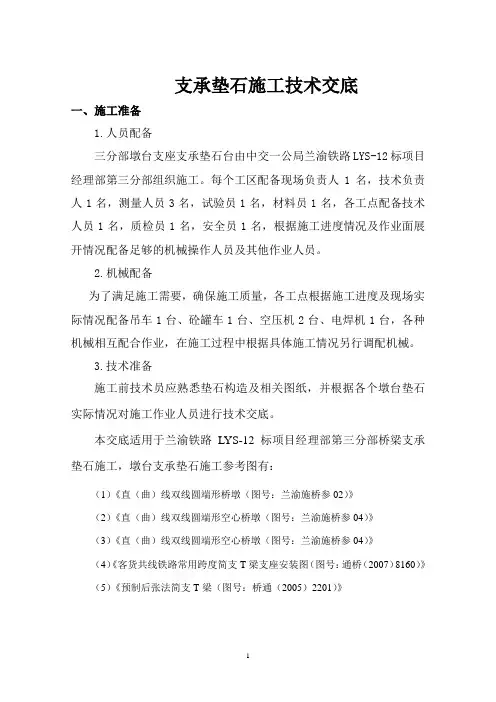

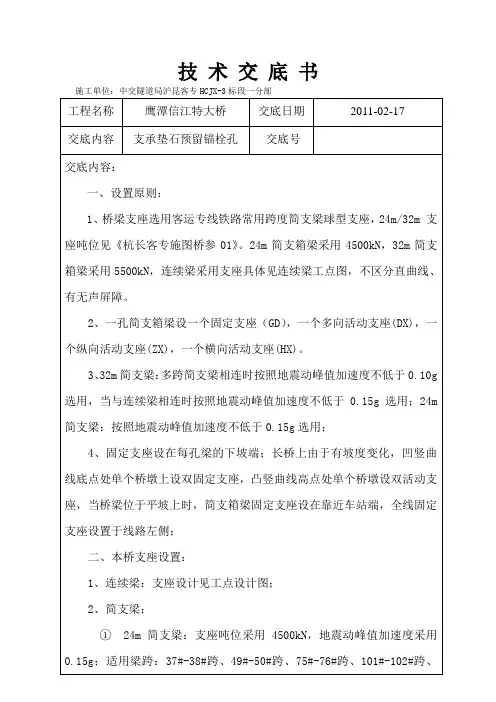

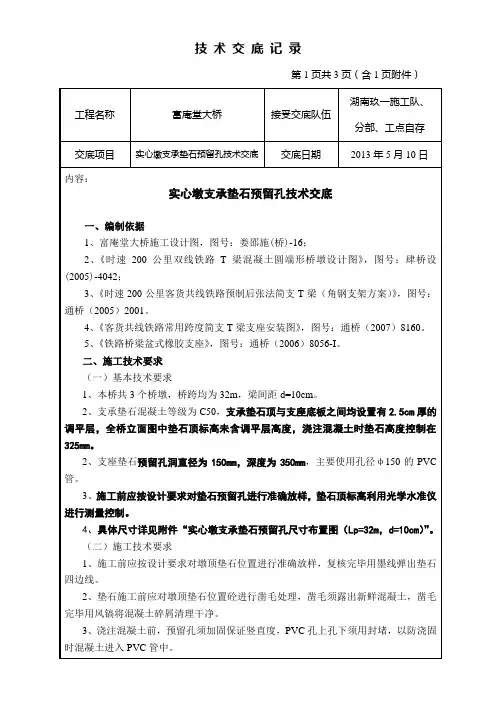

支承垫石施工技术交底一、施工准备1.人员配备三分部墩台支座支承垫石台由中交一公局兰渝铁路LYS-12标项目经理部第三分部组织施工。

每个工区配备现场负责人1名，技术负责人1名，测量人员3名，试验员1名，材料员1名，各工点配备技术人员1名，质检员1名，安全员1名，根据施工进度情况及作业面展开情况配备足够的机械操作人员及其他作业人员。

2.机械配备为了满足施工需要，确保施工质量，各工点根据施工进度及现场实际情况配备吊车1台、砼罐车1台、空压机2台、电焊机1台，各种机械相互配合作业，在施工过程中根据具体施工情况另行调配机械。

3.技术准备施工前技术员应熟悉垫石构造及相关图纸，并根据各个墩台垫石实际情况对施工作业人员进行技术交底。

本交底适用于兰渝铁路LYS-12标项目经理部第三分部桥梁支承垫石施工，墩台支承垫石施工参考图有：（1）《直（曲）线双线圆端形桥墩（图号：兰渝施桥参02）》（2）《直（曲）线双线圆端形空心桥墩（图号：兰渝施桥参04）》（3）《直（曲）线双线圆端形空心桥墩（图号：兰渝施桥参04）》（4）《客货共线铁路常用跨度简支T梁支座安装图（图号：通桥（2007）8160）》（5）《预制后张法简支T梁（图号：桥通（2005）2201）》二、施工方法1、测量放样：施工前应按设计要求对墩顶垫石位置进行准确放样并经监理复核，复核完毕用墨线弹出垫石四边线。

2、凿毛：垫石施工前应对墩顶垫石位置砼进行凿毛处理，凿毛须露出新鲜混凝土，深度以0.5-1cm为宜。

凿毛完毕用高压风将混凝土碎屑清理干净。

3、钢筋：垫石钢筋应在顶帽施工时预埋好，垫石钢筋布置参考墩台参考图（兰渝施桥参02、04、11）进行预埋，施工时注意控制好垫石钢筋位置，采取有效措施防止钢筋偏位，并保证钢筋有足够的保护层。

垫石施工前应对钢筋进行校核，对钢筋预埋偏位严重的应进行割除并在设计位置打眼植筋，打眼深度不小于15cm,直径不小于16mm，打眼完毕将孔内碎屑清楚干净放置钢筋并采用植筋胶进行锚固。

施工技术交底交底日期：支撑垫石施工技术交底一、支座类型及支座设置跨宁启铁路特大桥简支梁固定支座设于线路右线每孔梁的下坡段。

其中232#-271#、514#-600#、678#-718#墩固定支座设于每孔梁的连云港端，76#-92#、95#-232#、275#-288#、291#-294#、297#-511#、603#-678#墩固定支座设于每孔梁的镇江段。

0#-72#墩变更图纸未到。

二、垫石施工工艺与方法施工工艺流程：支承垫石主要施工内容为：凿毛、测量放样、钢筋加工、钢筋绑扎、模板及预埋件安装、混凝土搅拌、混凝土运输、混凝土浇筑、养护1测量放样支撑垫石表面高程以及支座锚栓孔平面位置要求精确较高，在墩身混凝土浇筑前，要求测出垫石纵横向中心轴线，并在墩身模板上做上明显、准确的、固定的标志。

在墩身混凝土施工过程中，经常测量标志点，检查模板是否发生变型或者位移。

在墩身混凝土浇筑到操作空间底部时，进行墩身纵横向中心轴线检查，合格后进行支承垫石网片安装，特别注意不等跨墩横向垫石中心线距横向桥墩中心线有5cm纵向偏心距，利用墩身纵横向中心线通过绷线法和尺量确定钢筋网片预留支座锚栓孔的平面位置。

2支座锚栓孔的预留①支座锚栓孔预留采用直径16cm钢管预留，在支承垫石模板复测合格后安装。

②预留孔洞位置必须准确，安装必须牢固。

在浇筑混凝土过程中要频繁的检查预留孔洞的位置是否发生位移，如果发生位移要及时调整。

在混凝土初凝前，要再次检查预留孔洞的平面位置和深度，如果不符合要求及时调整。

③支承垫石混凝土浇筑前，要再次检查预留孔洞的平面位置和深度，如果不符合要求要处理合格后在进行浇筑混凝土施工。

在支承垫石混凝土初凝前，要再次检查预留孔洞的平面位置和深度是否发生变化，如果发生变化要及时调整，达到设计、规范要求后，在适合的时间内拆除预埋管，清理孔洞，检查位置、深度进行二次处理。

④预留孔洞不能实现当年架梁，需要越冬时，必须采取封闭措施。

津秦铁路客运专线技术交底下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除！2014年工作总结及2015年工作计划（精选）XX年，我工区安全生产工作始终坚持“安全第一，预防为主，综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。

一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度。

在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。

截止日前，工区先后共开展各类安全检查71次，查出事故隐患点22处，均进行了闭环处理。

通过检查活动，进一步夯实了工区的安全生产基础。

(二)顺利完成保电专项工作。

本年度工区共进行专项保电工作10次，累计保电天数达到90余天，通过工区全员的共同努力，顺利完成春节保电、国庆保电、七一保电、特高压投送电保电、500kv沁博线保电等一批重要节假日的保电工作。

(四)工作票统计及其他工作情况。

截止11月15日，我工区连续实现安全生产1780天;全年共办理工作票50张，其中第一种工作票24张，含基建单位8张;第二种工作票26张。

工作票合格率100%，执行情况较好。

全年工区所辖线路跳闸次数共计0次，线路跳闸率为0次/(百公里·年)。

(四)安环体系标准化建设本年度在公司统一的部署下，工区积极参与安环体系标准化建设工作，先后派员参加安环体系标准化培训2次，迎接公司开展安环体系内审工作三次，先后审查出问题共计20余处，先后进行了闭环整改。

截止日前，工区已初步建立起了标准化安环工作体系，在今后工作中，工区将进一步完善各项工作流程，努力确保体系工作符合外审相关要求。

(五)强化安全生产责任制的落实。

关于简支梁支承垫石施工技术交底书一、简支箱梁固定支座安装位置1、一孔简支箱梁设一个固定支座（GD），一个多向活动支座（DX），一个纵向活动支座（ZX),一个横向活动支座（HX）.同一座桥梁上，固定支座与纵向活动支座应安装在梁的同一侧，横向活动支座与多向活动支座应安装在梁的另一侧。

2、竖曲线:固定支座应放在下坡端。

如桥上有凹曲线，对应轨面最低处的简支梁桥墩采用双固定支座桥墩，凸曲线时，则对应轨面最高处的简支梁桥墩采用双活动支座桥墩。

具体设置端与工点图要求对应安装.3、平曲线:曲线地段所有简支梁及连续梁的固定支座设置在曲线内侧，首先每座桥梁固定支座设置位置在横桥向上要保持一致.其次沿线路方向固定支座在横桥向的设置位置与小里程保持一致.二、桥梁支撑垫石施工方法1施工工艺施工工序为:墩顶凿毛测量放线模板安装浇筑垫石砼预埋地脚螺栓安装支座.2施工方法2。

1墩顶凿毛墩台顶钢筋如有锈蚀进行除锈,墩台顶混凝土用电锤进行凿毛，凿除多余浮浆，露出新鲜混凝土.2.2测量放线现场测量人员用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出墩顶垫石高程；现场测量完成后报测量队长进行复核。

2.2钢筋安装我标段目前支撑垫石钢筋基本已完成预埋施工。

为保证垫石的强度，要求垫石浇筑时一次浇筑至设计高程，但同时必须保证垫石顶层的保护层厚度不超过规定厚度,当支撑垫石高度35cm＜H＜40cm时，保持原设计钢筋网层数，调整钢筋网层高以适应支撑垫石高度变化，当支撑垫石高度40cm＜H＜50cm时,加设计一层与第二、三层钢筋网相同的钢筋,调整钢筋网层高以适应支撑垫石高度变化。

（附图) 注意横向的垫石中心线为梁缝中心线，不等跨桥墩的梁缝中心线与桥墩中心线不重合，严格按全桥图的要求设置纵向预偏心。

2。

3模板安装复核无误后经检验合格后，方可立模.模板采用定型钢模板组合加固而成,保证模板四周平整、光洁，模板拼紧密。

模板支护采用三角支撑方木的方式,保证模板稳定并便于拆卸。

245 247 2 120-140 TJQZ-8360-4000-0.1g 247 258 11 120-140 TJQZ-8360-5000-0.1g 258 263 5 120-140 TJQZ-8360-5000-0.1g 263 265 2 120-140 TJQZ-8360-4000-0.1g 265 266 1 27.5 TJQZ-8360-5000-0.1g 266 268 2 120-140 TJQZ-8360-5000-0.1g 268 271 3 60+100+60 详见连续梁交底271 275 4 120-140 TJQZ-8360-4000-0.1g 275 299 24 120-140 TJQZ-8360-5000-0.1g简支梁支座布置示意图简支箱梁支座参数表锚栓及定位尺寸（mm）型号支座类型C1 D1 φ×L TJQZ-8360-4000-0.1g GD 420 420 55×300后，拉开排气拉杆，方便空气进入孔底，避免拔管时孔底真空作用，然后拔出预埋钢管。

支座垫石锚栓孔定位卡具模板垫石锚栓孔位置的确定：根据设计说明确定墩身上部四个支座的类型，查看TJQZ-8360图纸（Ag<0.1g），根据支座反力得出每个支座4个螺栓的相对位置关系。

详见附图：附件1：双线简支梁圆端形实体桥墩垫石预留锚栓孔示意图；双线不等跨简支梁圆端形实体桥墩垫石预留锚栓孔附件2：垫石交底附件1：本图适用于0#台～5号墩、168#墩～169#墩、170#墩～171#墩、175#墩～177#墩、181#墩～182#墩、182#墩～217#墩、220#墩～245#墩、247#墩～263#墩、265#墩～266#墩（25.5）、266#墩～268#墩之间32m简支箱梁垫石锚栓预留孔本图适用于5号墩～37#墩、39#墩～46#墩、56#墩～74#墩、76#墩～138#墩、139#墩～142#墩、146#墩～147#墩、148#墩～168#墩、275#墩～298#墩之间32m简支箱梁垫石锚栓预留孔。

新建铁路天水至平凉线TP-TJ1标段工程
桥梁支撑垫石预留孔偏位处理工程技术交底
交底：
复核：
接底：
中铁二十一局集团有限公司天平铁路工程
第二项目部
2014年8月5日
桥梁支撑垫石预留孔偏位处理工程
技术交底
一、交底内容：
经过近期测量发现，桥梁工程存在有支撑垫石预留孔洞偏位的问题。

为解决这一问题，必须将偏位的预留孔予于凿除。

后附各桥梁预留孔偏位尺寸，按照尺寸凿孔处理，凿除时注意保持孔洞壁的弧度，不能凿除后形成凹凸不平的洞壁，凿除后应将孔洞里面的弃渣清除干净。

预留孔编号参考后附桥梁支撑垫石预留孔平面布置图。

未尽事宜及时与技术人员沟通联系。

施工技术交底记录
图6-3 连续梁支承垫石地脚螺栓预埋孔位平面布置图
表6-2 连续梁支座地脚螺栓预埋孔位尺寸表（Ag=0.15g）
支座采用套筒和锚固螺栓的连接方式，支承垫石预留的锚栓孔直径应大于套筒外径60mm～80mm，锚栓孔深度应大于螺杆（地脚螺栓）长度60mm～80mm，预留锚栓孔中心及对角线位置偏差不得超过10mm。

支承垫石预埋PVC管时要特别注意预埋管材的外径。

墩顶锚栓孔深度自支承垫石顶面起算，锚栓孔预留直径和深度的误差为0～+20mm，预留锚栓孔中心及对角线位置偏差不得超过10mm。

图6-6 简支梁支承垫石地脚螺栓预埋孔位平面布置图
计算跨径为31.5m简支梁支座地脚螺栓预埋孔位尺寸表（
表6-4 计算跨径为23.5m简支梁支座地脚螺栓预埋孔位尺寸表（Ag=0.1g）表6-5 计算跨径为31.5m简支梁支座地脚螺栓预埋孔位尺寸表（Ag=0.15g）
XX特大桥简支梁桥墩支座布置要求如下：
①458#～781#、821#～855#、858#～924#、927#～济方台之间固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的XX方向；。
