支承垫石施工技术交底

垫石施工技术交底书
第一章前言
近年来，垫石施工技术在建筑行业中得到了广泛应用，成为了地面铺装的重要工艺之一。

本文档旨在对垫石施工技术进行详细介绍和交底，确保施工人员能够准确理解和掌握该技术，使施工工作能够按照预期顺利进行。

第二章施工前的准备工作
2.1 现场勘察
在进行垫石施工前，必须对施工现场进行仔细的勘察，评估地面的情况，包括地势、土壤类型、排水情况等。

根据勘察结果，制定对应的施工方案，确保施工过程中不会出现问题。

2.2 材料准备
垫石施工所需要的材料一般包括透水性好的砾石、砂石、填料等。

在施工前，要仔细检查材料的质量和规格，保证其符合要求，并且数量充足。

同时，还要做好材料的存放和管理工作，防止材料受潮或遭受损坏。

第三章施工工艺及步骤
3.1 地面准备
在进行垫石施工前，必须对地面进行彻底的清理和处理。

清除地面上的杂物和污垢，确保地面干净整洁。

对于有一定高低差的地面，还需要进行修整，使其平整，以便进行后续的施工工作。

3.2 基础处理
根据地面的情况，进行基础处理工作。

包括填砂、砂浆垫层、水泥砂浆底层等，以提供一个稳固的基础。

在进行基础处理时，务必确保每一步工作的质量，防止基础不牢固导致整个铺装的失效。

3.3 石材铺设
将准备好的石材按照设计要求进行铺设。

在铺设石材之前，先要对石材进行检查，确保其质量和尺寸规格符合要求。

在铺设过程中，要注意保持石材之间的间隙一致，并使用适当的胶黏剂固定石材，以提高整个铺装的稳固性。

3.4 石材压实。

垫石施工技术交底一、桥梁支撑垫石施工方法1.施工工艺施工工序为：墩顶凿毛一测量放线一模板安装一筑垫石砼。

2.施工方法（1）墩顶凿毛墩台顶钢筋如有锈蚀进行除锈，墩台顶混凝土用电锤进行凿毛，凿除多余浮浆，露出新鲜混凝土。

（2）测量放线现场测量人员用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出墩顶垫石高程；现场测量完成后报工区测量部进行复核。

（3）模板安装复核无误后经检验合格后，方可立模。

模板采用竹胶板，并用方木加固保证模板四周平整、光洁，模板拼紧密。

（4）浇筑垫石砼钢筋、模板、预埋螺栓经检查合格后，进行砼浇筑。

砼采用商品砼，插入式振捣器振捣。

（5）养护待混凝土强度达以后，即可以拆除模板。

拆模过程中注意边角混凝土不能碰落。

混凝土浇筑完成达到初凝后即可用草袋或草帘进行包裹洒水养生，养生时间不少于14天。

3.技术要求及检验方法（1）支承垫石和锚栓孔技术要求支承垫石浇注采用定制钢模板，与墩身模板连接牢固，采取全桥联测和跟踪测量的方法，精确控制各墩支承垫石顶面相对和绝对标高满足设计要求。

预留孔洞定位准确，固定牢固，施工时跟踪测量，施工完适时拆除模具，清理空洞，检查位置、深度，进行二次处理。

预留孔洞当年不能实现架梁，需要越冬时，必须采取封闭措施，确保孔内不积水，避免冰涨破坏。

施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。

（2）支承垫石和锚栓孔检验方法支承垫石顶面高程允许偏差0~-10mm平整度不大于2mm每孔混凝土梁一端两支承垫石顶面高差不超过5mm各种预埋件、预留孔位置正确，无漏项混凝土墩台允许偏差和检验方法二、桥梁支座垫石施工的质量控制措施1.支座垫石施工过程中的准确定位和标高控制(1)支座垫石的平面位置控制用全站仪二次放样法并用人工挂线拉尺来控制，确定支座垫石的平面位置。

在墩台顶中，用全站仪把支座垫石的纵向和横向中心线放样出来。

根据设计要求进行支座垫石的钢筋预埋，定位好垫石的预埋钢筋。

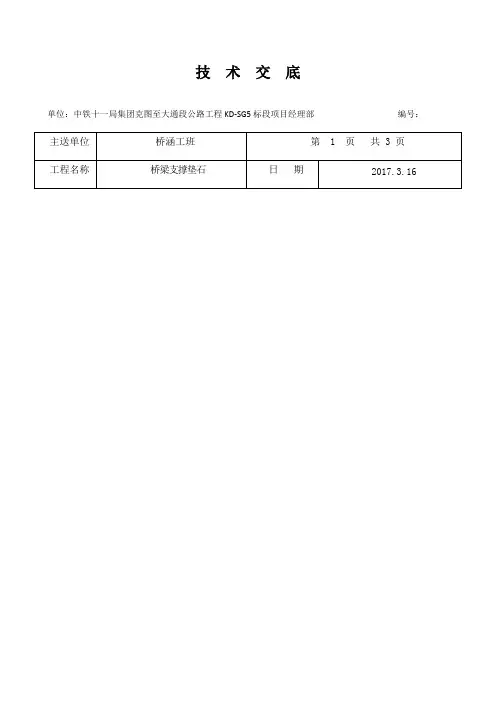

技　术　交　底单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：主送单位桥涵工班第　1　页　共 3 页工程名称桥梁支撑垫石日期2017.3.16交底内容：一、桥梁支承垫石施工1、施工工序支承垫石施工，垫石与帽梁混凝土宜一次性浇筑成整体，若施工现场无法进行整体浇筑时，可采用分次浇筑施工，但必须确保混凝土凿毛到位。

支承垫石施工工序为：垫石钢筋定位绑扎→帽梁混凝土浇筑→测量放线→墩顶垫石部位混凝土凿毛→垫石模板支立→安装锚栓孔预埋管→浇筑垫石混凝土→拆模养护。

2、施工方法待帽梁钢筋绑扎完成，模板加固校核完成后，应对各墩位支承垫石位置进行测量放样，根据测量放样点位、标高、各墩位支座类型及相关参数，依次确定各墩位支承垫石安装支座预留锚栓孔平面位置及锚栓孔预留孔深，确定支承垫石钢筋位置、绑扎高度，确保垫石侧面及顶面钢筋保护层厚度及锚栓孔预留位置满足设计要求。

支座预留锚栓孔（预埋支座钢垫板）平面位置若与支承垫石钢筋位置冲突时，应对其钢筋进行调整，确保预埋位置准确无误。

帽梁混凝土浇筑完成后，待其混凝土强度达到2.5MPa之后，现场测量人员用全站仪放出支座垫石位置，按照放样点位定出模板位置，用水准仪测量出墩顶垫石高程。

根据测量放样点位，确定支承垫石位置后，采用人工配合电风镐对该支承垫石区域内混凝土进行凿毛施工，确保该部位混凝土表面无浮浆、松散层，粗骨料可见为宜；凿毛完成后应根据支承垫石位置及标高，对垫石钢筋及锚栓孔预埋预留位置进行调整校核。

待支承垫石钢筋及锚栓孔预埋预留位置调整复核无误并经检验合格后，方可支立垫石模板施工；模板采用定型钢模板组合加固而成，保证模板四周平整、光洁，模板拼紧密。

模板支护采用支撑方木的方式，保证模板稳定并便于拆卸。

模板支立注意控制其平面位置、顶面标高及平整度；编制： 复核： 签收： 年 月 日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。

垫石施工技术交底书摘要：本文档旨在对垫石施工技术进行详细的交底，以确保施工人员能够正确、高效地进行垫石工作。

通过本文档，施工人员将了解垫石施工的基本要求、材料选用、施工准备和具体操作步骤等内容，以提高工作质量，确保施工安全。

一、技术要求1. 垫石施工应符合相关规范和标准的要求，确保垫石稳定、牢固，能够满足设计和使用要求。

2. 施工过程中要注意工艺流程和施工工序的严格控制，确保工作按计划进行。

3. 施工人员要具备相应的职业技能和安全意识，做好个人防护，确保施工过程安全。

二、材料选用1. 垫石所用材料应符合相关标准要求，具有足够的强度和抗压能力。

2. 垫石选用的材料应具有良好的耐久性和抗老化能力，以确保垫石的长期稳定性。

3. 垫石材料的尺寸、形状和厚度应根据设计要求进行选择，确保施工质量。

三、施工准备1. 在进行垫石施工前，要进行现场勘测和测量，确保施工的准确性和规范性。

2. 需要准备相应的施工工具和设备，如铲子、锤子、水平仪等，以便进行施工操作。

3. 施工人员要了解现场的环境条件和可能的风险，做好施工前的安全预控措施。

四、施工操作步骤1. 清理和平整基础：先清理基础表面的杂物和泥土，保证基础平整无碎石等障碍物。

2. 填充垫石材料：用选定的垫石材料填充基础，按照设计要求进行分层填充，每层均匀、压实。

3. 压实垫石材料：利用压路机或手动压实工具对垫石材料进行均匀压实，确保垫石的密实性。

4. 整平和调整：使用水平仪等工具对垫石进行整平和调整，确保垫石表面水平稳定。

5. 保护和维护：对垫石进行保护和维护，及时清理杂物和雨水，保持垫石的稳定性和使用寿命。

五、安全注意事项1. 施工人员要严格遵守施工安全规范，穿戴好安全防护用品，如安全帽、防滑鞋、手套等。

2. 施工过程中要注意周围的安全环境，确保不会影响到他人的正常工作和生活。

3. 施工人员要了解和遵守应急预案，能够在紧急情况下迅速、有效地处理突发事件。

六、施工质量检查1. 施工结束后，要进行垫石的质量检查，包括垫石的平整度、密实度和稳定性等指标。

施技-20-1工程名称丁家沟公铁分离式立交桥分部工程垫石、支座交底项目垫石施工、支座安装图纸名称、图号见表格1、工期及主要工作量；构造、尺寸、限界要求：数量：4个左幅10、左幅12、右幅12、右幅14尺寸：见图纸2、主要设备、材料、构件的型号、规格和质量要求：满足现场施工要求3、技术要求和质量标准：见附页4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：施工程序：墩顶砼凿毛—钢筋绑扎—模板安装—支座下预埋钢板安装--支座安装（焊接）施工方法：见附页安全措施：见附页见附图交底人姓名职务时间接底人姓名职务时间注：此表写不下可用附页。

如质量、安全措施注意事项写不下用施技20-2填写。

交底内容：一、测量放线垫石精确放样，确定垫石四角点位置，测定高程。

二、垫石施工施工方法及注意事项：垫石精确放样完成后，对墩顶部分进行凿毛处理，并用空压机将碎渣清除。

因垫石部分钢筋已在墩身施工时预埋，再将剩余部分钢筋绑扎完成。

根据垫石放样及尺寸大小，安装垫石模板。

支座下预埋钢板安装，在垫石砼施工前将钢板顶面标高按垫石顶设计标高控制，将其固定好后，进行40混凝土施工，注意砼振捣质量。

三、支座安装垫石顶部安装连续梁永久支座。

支座安装时在垫石预埋的铁板上进行焊接安装。

四、安全措施1、进入施工现场作业的施工作业人员必须按规定佩带好劳动保护用品。

2、操作人员必须按本工种安全技术操作规程进行作业。

3、高空作业必须做好高空防范措施，如安全带、安全帽等。

4、吊装作业时，吊车作业半径内不得站人或进行其他的工作。

地面作业人员必须佩带安全帽。

5、做好班前安全教育，班后总结工作。

五、质量措施1、钢筋的制作及绑扎，支座安装等要严格按图纸施工，其他预埋件均应满足规范要求。

2、支座安装应注意标高及支座方向控制，设专人检查，以免造成返工。

3、混凝土浇筑时，应注意混凝土的浇筑速度及浇筑质量，防止漏振、蜂窝、麻面等现象发生。

支撑垫石施工安全技术交底（定稿）期交底人被交底人支撑垫石施工安全技术交底书1、适用范围适用于中铁四局集团郑徐铁路客运专线ZXZQ5标段一分部支撑垫石施工。

2、作业准备2、1内业安全准备作业指导书编制后，在开工前组织施工人员认真学习安全规范和安全标准，仔细的审核图纸，澄清有关安全问题。

制定安全保证措施，提出应急预案。

对施工人员现场技术交底，并进行上岗技术培训，考核合格后持证上岗。

设专职及兼职安全员，安全员经培训合格后持证上岗。

2、2外业安全准备施工作业层中所涉及的各种机械设备定期进行检修保养。

修建生活房屋，配齐生活、办公设施，制定安全措施，满足主要管理、技术人员和施工人员的进场生活、办公、施工及安全需要。

3、施工前安全要求3、1支撑垫石施工属于高处作业，有高血压、心脏病等禁忌症者严禁进行支撑垫石施工。

3、2施工区域设警示标志，严禁非工作人员进入作业区。

3、3配齐各种安全防护用品和安全装置：安全帽、安全带、安全网、爬梯等。

3、4施工中对机械设备进行定期检查、保养、维修。

3、5为保证施工安全，现场专人统一指挥，并设一名专职或兼职安全员负责现场的安全工作，坚持班前进行安全教育。

3、6现场安全管理瞄准施工中的高处作业、吊装作业、施工用电等重点，按照铁路施工有关施工技术安全规则执行。

4、施工程序支撑垫石施工为一个完整的作业区，包含六个步骤：凿锚、钢筋调整绑扎、立模、浇筑砼、养生、拆模。

施工程序为凿锚→钢筋调整绑扎→立模→浇筑砼→养生→拆模→养生→凿锚。

5、施工中安全要求5、1安全准备5、1、1所有施工人员必须戴好安全帽，高处作业人员必须系好安全带，并正确使用个人劳动防护用品。

禁止穿拖鞋、赤脚进入现场参加操作。

5、1、2上下墩柱必须设置可靠的梯子。

5、1、3墩柱顶部四周临边要搭设防护栏杆，挂设安全网。

5、1、2现场用电必须遵守“一机、一闸、一漏、一箱”的原则。

符合三级配电系统、TN-S接零保护系统和二级漏电保护系统。

支座垫石施工技术交底1. 引言支座垫石是建筑结构中非常重要的一部分，它承载着地板、梁柱等构件的重量，并将其传递到地基上。

因此，支座垫石的施工至关重要，需要严格遵守相关的施工技术要求和规范。

本文将对支座垫石的施工技术进行详细交底，以确保施工质量和安全。

2. 施工前准备在进行支座垫石的施工前，需要做好充分的准备工作。

首先，要对建筑结构的设计图纸进行仔细研究，并了解支座垫石的具体要求。

其次，要对施工现场进行清理，确保无杂物和污物。

另外，还需要准备好所需的施工工具和材料，并对其进行检查和调试，以确保施工过程中的顺利进行。

3. 施工过程3.1 支座垫石浇筑支座垫石的浇筑是支座垫石施工的重要环节。

在浇筑过程中，需要按照设计图纸的要求，选择合适的混凝土配合比，并进行材料的搅拌和浇筑。

在浇筑过程中，要注意混凝土的均匀性和浇筑的密实性，避免发生空隙和松动现象。

3.2 支座垫石压实支座垫石浇筑完成后，需要进行压实处理，以确保支座垫石的坚固性和稳定性。

压实可以采用机械振动器等工具进行，通过振动将混凝土材料进行密实，以提高支座垫石的强度和稳定性。

3.3 支座垫石表面处理支座垫石表面处理是为了提高支座垫石的耐久性和美观度。

在表面处理过程中，可以采用光洁剂和涂料等材料进行处理，使支座垫石表面平整光滑，并增强其抗渗性和抗污性。

4. 施工质量控制在支座垫石施工过程中，要进行严格的质量控制，以确保施工质量的符合要求。

其中，需要注意以下几个方面：4.1 施工工序的监督对支座垫石施工的每个工序都要进行监督和检查，以确保施工的顺利进行。

特别是在浇筑混凝土和压实等关键环节，要进行详细的监测和控制。

4.2 施工人员的培训和管理施工人员是支座垫石施工的关键因素之一，他们的技能和经验对施工质量和安全具有直接影响。

因此，在施工前要对施工人员进行专业培训和技术交底，并建立完善的人员管理制度，确保施工人员的素质和职业道德。

4.3 施工材料的质量检验支座垫石施工过程中所使用的材料要进行严格的质量检验，特别是混凝土、光洁剂和涂料等关键材料。

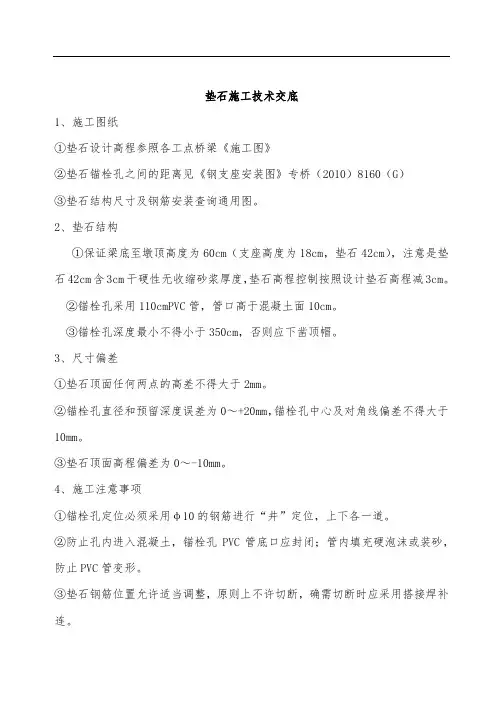

垫石施工技术交底1、施工图纸①垫石设计高程参照各工点桥梁《施工图》②垫石锚栓孔之间的距离见《钢支座安装图》专桥（2010）8160（G）③垫石结构尺寸及钢筋安装查询通用图。

2、垫石结构①保证梁底至墩顶高度为60cm（支座高度为18cm，垫石42cm），注意是垫石42cm含3cm干硬性无收缩砂浆厚度，垫石高程控制按照设计垫石高程减3cm。

②锚栓孔采用110cmPVC管，管口高于混凝土面10cm。

③锚栓孔深度最小不得小于350cm，否则应下凿顶帽。

3、尺寸偏差①垫石顶面任何两点的高差不得大于2mm。

②锚栓孔直径和预留深度误差为0～+20mm，锚栓孔中心及对角线偏差不得大于10mm。

③垫石顶面高程偏差为0～-10mm。

4、施工注意事项①锚栓孔定位必须采用φ10的钢筋进行“井”定位，上下各一道。

②防止孔内进入混凝土，锚栓孔PVC管底口应封闭；管内填充硬泡沫或装砂，防止PVC管变形。

③垫石钢筋位置允许适当调整，原则上不许切断，确需切断时应采用搭接焊补连。

④垫石模板四周用采用钢筋定位，防止模板移位。

⑤垫石混凝土标号为C50,浇筑时应加强振捣，表面应压实并二次收光，混凝土收面时应挂线，确保表面平整。

⑥垫石浇筑完毕应立即做好养护，养护采用土工布覆盖并洒水保湿，外用塑料布包裹，防止垫石表面开裂。

⑦垫石施工前必须凿毛。

⑧模板安装完毕应对根部缝隙进行填塞，防止混凝土施工时浆液流失造成烂根，并严重影响墩身外观质量。

5、安全注意事项①垫石施工人员必须挑选身体健康并适合高空作业的人员进行，施工人员必须佩戴安全绳并固定在墩顶的预埋钢筋或螺栓上。

安全绳的佩戴必须规范正确，由带班人员检查合格后方可上墩。

②垫石模板吊装时，禁止施工人员拖拽未停稳的模板。

③泵车浇筑混凝土时，移动泵管应缓慢。

④吊装和泵车指挥人员应信号清楚，司乘人员视野开阔，禁止违章操作。

⑤墩顶应安设护栏或临时围护。

⑥禁止夜间进行垫石作业。

工程部2012年6月2日人活着的意义，就是活得有价值，可惜很多的人把这种价值看得太浅了，认为拥有更多的财富、拥有社会地位、拥有名气就是价值的体现。

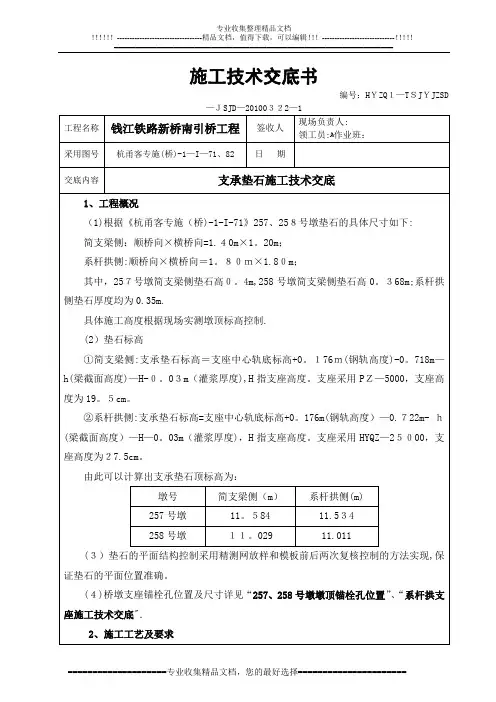

施工技术交底记录
图6-3 连续梁支承垫石地脚螺栓预埋孔位平面布置图
表6-2 连续梁支座地脚螺栓预埋孔位尺寸表（Ag=0.15g）
支座采用套筒和锚固螺栓的连接方式，支承垫石预留的锚栓孔直径应大于套筒外径60mm～80mm，锚栓孔深度应大于螺杆（地脚螺栓）长度60mm～80mm，预留锚栓孔中心及对角线位置偏差不得超过10mm。

支承垫石预埋PVC管时要特别注意预埋管材的外径。

墩顶锚栓孔深度自支承垫石顶面起算，锚栓孔预留直径和深度的误差为0～+20mm，预留锚栓孔中心及对角线位置偏差不得超过10mm。

图6-6 简支梁支承垫石地脚螺栓预埋孔位平面布置图
计算跨径为31.5m简支梁支座地脚螺栓预埋孔位尺寸表（
表6-4 计算跨径为23.5m简支梁支座地脚螺栓预埋孔位尺寸表（Ag=0.1g）表6-5 计算跨径为31.5m简支梁支座地脚螺栓预埋孔位尺寸表（Ag=0.15g）
XX特大桥简支梁桥墩支座布置要求如下：
①458#～781#、821#～855#、858#～924#、927#～济方台之间固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的XX方向；。

xx段xx标支座垫石施工一级交底新建铁路xx至xx客运专线xx段xx标有桥梁xx座/xxm，分别为特大桥xx座：xx双线特大桥(支承垫石xx个)、xx双线特大桥(支承垫石xx个)、xx双线特大桥(支承垫石xx个)等等；大桥xx座：xx 双线大桥(支承垫石xx个)、xx双线大桥(支承垫石xx个)、xx双线大桥(支承垫石xx个)、xx双线大桥(支承垫石xx个)等；中桥xx座：xx 双线中桥(支承垫石xx个)、xx双线中桥(支承垫石xx个)、xx双线中桥(支承垫石xx个)等。

预制梁桥墩支承垫石尺寸为 2.4m×1.2m×0.35m；桥台顶支承垫石尺寸为1.3m×1.2m×0.35m；xx双线特大桥及xx双线特大桥主桥支承垫石尺寸参照相应修改施工图。

一、垫石混凝土标号：C40（修改施工图数量表中为C50，现已变更为C40，参见中铁xx院“xx施桥涵更LNQH-01”）。

二、施工用图：桥梁修改施工图；通桥（2007）8360 客运专线铁路常用跨度简支梁盆式橡胶支座安装图；通桥（2009）4201-Ⅰ时速250公里客运专线（城际铁路）圆端形实体桥墩；二设桥参（土一）（2009）4532（Ⅰ）双线直（曲）线矩形空心桥台等。

三、施工工艺流程：墩顶面垫石内凿毛——测量放样——垫石钢筋及预留孔（管）安装固定——垫石模板安装——垫石混凝土浇筑及预留管的拔除——拆模养生四、施工要点控制(2.4m×1.2m×0.35m垫石)：1、墩顶垫石内凿毛。

在墩身混凝土浇筑完毕强度达到2.5Mpa以上，即可组织凿毛，最佳凿毛时间的标志是：能用錾子凿动，混凝土成块状，不具备可塑性。

凿毛完成后，应该用高压水枪或空压机将松散的混凝土清理出垫石范围。

凿毛完成的标志是：垫石范围内无松散混凝土，无浮浆，混凝土表面露出坚硬骨质石料。

2、垫石钢筋及预留孔（管）安装。

凿毛完成后，通知测量组将垫石的边线或轴线放出，对于曲线段应将支座和垫石的轴线（垫石轴线与支座轴线偏差不超过2cm）均放出，再按照轴线和边线定出支座锚栓孔的位置，孔内放入双层 12“井”字钢筋，并将预留栓孔用的钢管【钢管直径13cm，高度50cm：因为0.05g地震加速度峰值的PZ-5000支座（32.6m箱梁）墩顶锚栓孔尺寸直径×深度=12cm×38cm】竖直放进，保证其深度和位置（见“通桥（2007）8360”），每个垫石的8根预埋钢管用剪刀钢筋连接成整体，固定在模板上，保证混凝土振捣时，钢管不上浮，位置不移动。
