日本岛电SR1/SR3/SR4 PID调节器中文操作说明(中文版)一、仪表的显示面板和功能鍵二、操作流程图说明SR1/SR3所有参数窗口可分为两个窗口群(0-X和1-X窗口群)，子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号，例如传感器量各选择窗口［1-22］，表示第1窗口群的第23号窗口。
按增减鍵修改参数时，面板SV窗口的小数点闪动，按ENT鍵确认修改后，小数点熄灭。
三、入门的快速设置列(简单加热系统)某加热系统，仪表选用SR1-8P-1，K型热偶0.0-800.0℃输入，P型输出接固态继电器。
设定温度为600.0℃，EV1上限绝对值报警值650.0℃，EV2下限绝对值报警值为550.0，报警为上电抑制。
设置步骤如下：1)在［1-22］窗口，将传感器量程代码设定为：05(K型热偶0.0 –800.0℃)。
2)在［1-23］窗口，选择传感器量程的单位C(摄氏度℃)。
3)在［1-17］窗口，将调节输出极性设为：rA反作用(加热)。
4)在［1-10］窗口，将调节输出的时间比例周期设为：2秒。
5)在［0-0］窗口，按增、减键将SV值设为600.0℃，按ENT鍵确认。
6)在［1-11］窗口，将EV1报警方式设为：上限绝对值(HA)。
7)在［1-14］窗口，将EV2报警方式设为：下限绝对值(LA)。
8)在［1-16］窗口，下限报警应具有上电抑制功能，设为：2。
9)在［0-3］窗口，设EV1报警值：650.0℃；在［0-4］设EV2报警值：550.0℃10)系统接成闭环后，在［0-2］AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
当炉温到达设定值时，经两个周期振荡，AT灯灭，自整定完成，才可评价调节效果。
四、 用户的基本设置窗口a)传感器类型和范围单位 ［1-22］/［1-23］窗口b)调节输出正/反作用 ［1-17］窗口c)SSR(P型)和继电器接点(Y型)的输出比例周期 ［1-10］窗口d)PID参数的自整定AT执行 ［0-2］窗口e)PID参数和调节输出限幅 ［1-2］-［1-9］窗口日本SHIMADEN(岛电)原装SR1/SR3/SR4 0.3级PID 调节器选型表设计可靠，操作简单，功能完善，即经济有实用！ SR1/SR3,SR4 PID 调节器, 具有双四位显示, 自整定专家PID 参数，带调节输出限制,手/自动切换,2组独立的上下限报警,键锁定等功能,前面板防护等级IP66。
日本岛电 FP93 可编程 PID 调节器中文操作说明FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带 4 组曲线最大 40 段可编程，六组专家 PID 参数，更高级的区域 PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。
一．仪表的显示面板和功能键三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用 FP93-8P-90-N1000, K 型热偶 0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制。
首先按面板 RUN/RST（运行/复位键），使仪表进入复位，面板 RUN 运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶 0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位 C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒。
2)6 组调节输出限幅：每个 PID 号码都有对应的一组输出限幅参数，分别在[4-7] [4-8]窗口设定下限 O-L(0～99%)和上限 O-H(1～100%)。
例如: O-L设 20％和 O-H 设 80％,对应 0～10V 和 4～20mA 分别是 2～8V 和 7.2～16.8mA。
适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。
限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。
日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心.yunrun..日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。
日本SHIMADEN(岛电) FP23可编程PID 调节器中文操作说明一．日本岛电公司新型FP23 0.1％高精度高分辨率完全自由输入20条曲线（共400步）可编程单双通道,大液晶双排LED 5位醒目显示, 多DI/DO 接口，常用通讯及MODBUS 协议，支持用户灵活方便编译的计算机USB 接口软硬件，功能极大集成。
可广泛用于半导体制造，计量仪表，传感器标定，航空航天，石油化工，冶金等自控领域二．仪表的显示面板和功能键调节输出2两个透明点：红外线通讯收发。
前面板按键开关：DISP ∶用于改变显示内容； GRP ∶用于选择八个命令组窗口群；SCRN ∶用于选择命令组内的子窗口；∶循环键用于窗口内各参数循环；∶手动输出功能选择； ∶SV 值设定选择；请尊敬的用户在使用前确认FP23的选型型号与系统要求无误。
三．选择FP23规格，设定FP23工作模式用户可根据实际需求，选择单输入或双输入两种规格之一。
选择单输入规格有下面两种工作模式∶SS 模式∶单路自由输入，单路调节输出；SD 模式∶单路自由输入，双路调节输出。
选择双输入规格有下面四种工作模式∶DL模式∶自由输入，独立两通道调节；DS模式∶自由双路输入，单路输出调节；DD模式∶自由双路输入，双路输出调节。
四．传感器类型、量程范围与直流信号的量程设定1．首先参照热电偶和铂电阻量程分度表根据实际测量范围要求选择合适的传感器，并且把对应传感器代码在在【7-3】窗口RANGE量程代码设定选项中设定完成，并确定UNIT温度单位选项（℃或℉）。
（默认值为K型热电偶0.0-800.0℃）注意：当量程代码发生改变时，参数将被初始化。
2．对于直流信号输入类型，同样在量程分度表中找到对应输入信号代码，在【7-3】窗口中设定输入信号类型，同时在Sc_L与Sc_H量程上下限选项设定直流信号对应量程上下限，可用于接收来自温度、压力、湿度、流量、真空度等工业传感器模拟变送信号，同时可在DP小数点位数设定选项设定小数点位。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
FP93可分为六个窗口群,每个窗口群的第一个窗口用.星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减ù 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-0000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，.确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
日本岛电SHIMADEN可编程温控器FP 中文说明书日本岛电可编程温控器FP中文说明书FP 可编程温控器使用简介FP 可编程温控器是由日本岛电公司研发的一款用于温度控制的设备。
该温控器具有可编程功能，可以根据用户的需求进行温度设定和控制，广泛应用于工业生产和实验室等领域。
本说明书将详细介绍 FP 可编程温控器的使用方法和注意事项。
一、FP 可编程温控器的外观和功能1.1 外观FP 可编程温控器外观精致小巧，采用高质量材料制成，具有抗腐蚀性能。
设备正面配备大屏幕液晶显示屏，可以清晰地显示当前的温度和设定值等信息。
背面设有安装孔，方便用户将温控器固定在需要控制温度的设备上。
1.2 功能FP 可编程温控器具有多种功能，包括温度设定、温度控制、定时控制等。
用户可以根据具体需求进行设定和调整。
此外，FP 可编程温控器还支持多种温度传感器接口，如热电偶和热敏电阻等，可以适应不同的温度测量需求。
二、使用方法2.1 基本操作FP 可编程温控器的基本操作非常简单。
开机后，用户可以通过旋转控制按钮选择不同的菜单选项，然后通过按下按钮进行确认。
液晶显示屏会清晰展示当前的操作界面和相应的参数。
2.2 温度设定在温度设定菜单下，用户可以根据需要将温度设定为目标值。
通过旋转控制按钮，使光标移动到温度设定项上，然后按下按钮进行数值调整。
调整完成后，按下按钮确认设定值，并返回操作界面。
2.3 温度控制FP 可编程温控器支持多种温度控制模式，如比例控制、PID控制等。
在温度控制菜单下，用户可以选择合适的控制模式，并进行相应的参数设定。
设定完成后，温控器将会根据设定值进行温度控制。
2.4 定时控制通过定时控制功能，用户可以设定温度控制器在特定的时间段内执行不同的控制策略。
在定时控制菜单下，用户可以设置多个时间段和相应的控制参数。
这样，温控器就能按照设定的时间段进行温度控制，实现更加精细的控制要求。
三、注意事项3.1 请注意安装位置在安装 FP 可编程温控器时，请选择合适的安装位置，并确保设备固定牢固。

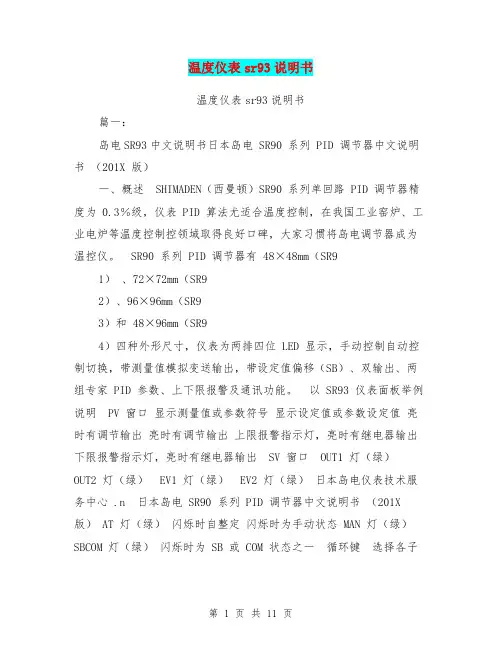

日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。

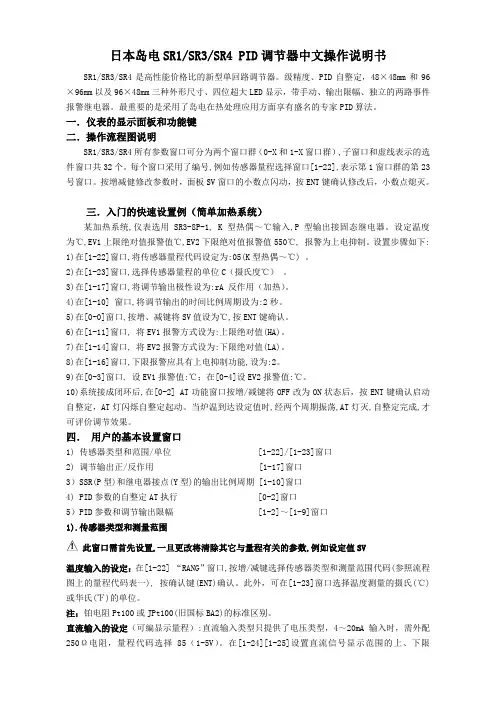

日本岛电SR1/SR3/SR4 PID调节器中文操作说明书SR1/SR3/SR4是高性能价格比的新型单回路调节器。
级精度、PID自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。
按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点熄灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR3-8P-1, K型热偶～℃输入,P型输出接固态继电器。
设定温度为℃,EV1上限绝对值报警值℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶～℃) 。
2)在[1-23]窗口,选择传感器量程的单位C（摄氏度℃）。
3)在[1-17]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV值设为℃,按ENT键确认。
6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。
9)在[0-3]窗口, 设EV1报警值:℃；在[0-4]设EV2报警值:℃。
10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。

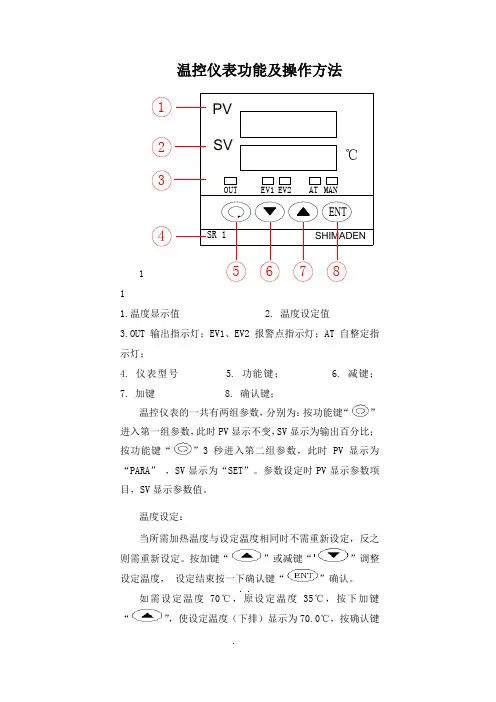

温控仪表功能及操作方法111.温度显示值 2. 温度设定值3.OUT 输出指示灯；EV1、EV2 报警点指示灯；AT 自整定指示灯；4. 仪表型号5. 功能键；6. 减键；7. 加键 8. 确认键；温控仪表的一共有两组参数，分别为：按功能键“”进入第一组参数，此时PV 显示不变，SV 显示为输出百分比；按功能键“”3秒进入第二组参数，此时PV 显示为“PARA ” ，SV 显示为“SET ”。
