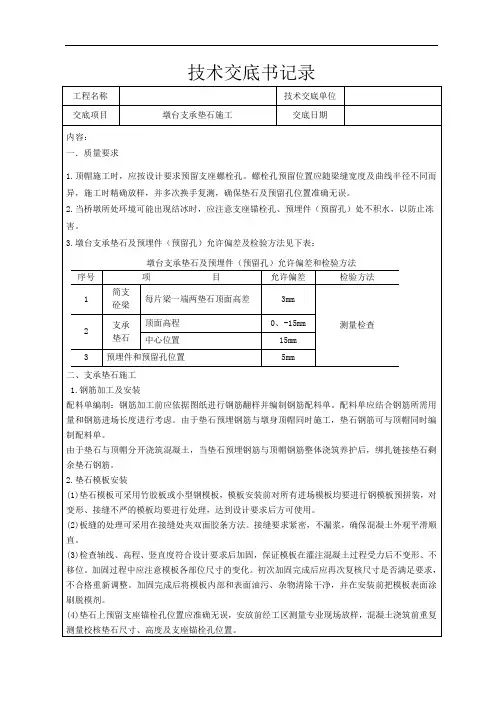

新建铁路吴忠至中卫施工技术交底纪要（二级交底）工程项目：支承垫石交底编号：记录者：（签字）交底者：（签字）日期：单位：吴忠至中卫铁路第七项目部经理部交底记录工程名称桥梁工程分部（分项）工程垫石交底项目支承垫石施工图纸名称、图号交底内容一、交底范围本交底适用于吴忠至中卫铁路里程DK112+170.86～DK124+845.4段支承垫石施工。

二、技术要求支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：1、垫石及支座参考图纸：直坡实心墩，45:1实心墩参考《双线简支箱梁圆端形实体桥墩参考图（吴中施桥参02-I）》；空心墩参考《双线简支箱梁圆端形空心桥墩参考图（吴中施桥参02-II）》（60+100+60）m连续梁参考《双线连续梁圆端形空心桥墩参考图（吴中施桥参04-II）》支座类型32m简支箱梁参考《铁路桥梁球形支座TJQZ-8360》2013版支座类型连续梁参考：《铁路桥梁球形支座TJQZ-8361》2013版2、管段内地震动峰值加速度取值为0.2g，对照相应图号施工。

3、支座设计竖向承载力32m箱梁5000KN，24m箱梁4000KN。

锚栓孔选用16mmPVC管，锚栓孔深度不小于51cm，24m梁锚栓孔不小于46cm。

三、施工流程(一)、测量复核1、支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置、桥梁跨度是否符合设计要求。

2、测量复核墩顶标高是否符合要求。

3、检查支撑垫石钢筋网的位置是否正确。

4、按照设计尺寸进行放样，用墨线准确弹出立模边线。

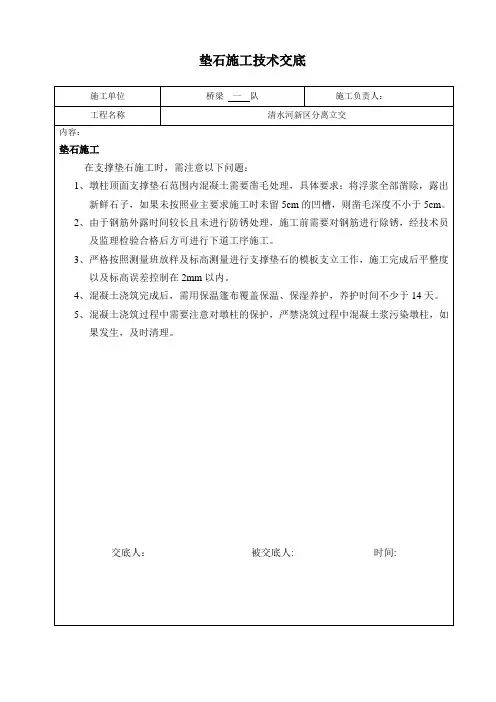

(二)、支撑垫石施工1、墩顶凿毛：墩台顶混凝土用电锤进行凿毛，将上面的浮浆凿出，露处粗集料为准，垫石边线内全部凿毛，采用切割机沿垫石边线切割后，开始凿毛，保证边线平齐，便于立模。

若垫石预埋筋有锈蚀，必须进行除锈。

施技-20-1工程名称丁家沟公铁分离式立交桥分部工程垫石、支座交底项目垫石施工、支座安装图纸名称、图号见表格1、工期及主要工作量；构造、尺寸、限界要求：数量：4个左幅10、左幅12、右幅12、右幅14尺寸：见图纸2、主要设备、材料、构件的型号、规格和质量要求：满足现场施工要求3、技术要求和质量标准：见附页4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：施工程序：墩顶砼凿毛—钢筋绑扎—模板安装—支座下预埋钢板安装--支座安装（焊接）施工方法：见附页安全措施：见附页见附图交底人姓名职务时间接底人姓名职务时间注：此表写不下可用附页。

如质量、安全措施注意事项写不下用施技20-2填写。

交底内容：一、测量放线垫石精确放样，确定垫石四角点位置，测定高程。

二、垫石施工施工方法及注意事项：垫石精确放样完成后，对墩顶部分进行凿毛处理，并用空压机将碎渣清除。

因垫石部分钢筋已在墩身施工时预埋，再将剩余部分钢筋绑扎完成。

根据垫石放样及尺寸大小，安装垫石模板。

支座下预埋钢板安装，在垫石砼施工前将钢板顶面标高按垫石顶设计标高控制，将其固定好后，进行40混凝土施工，注意砼振捣质量。

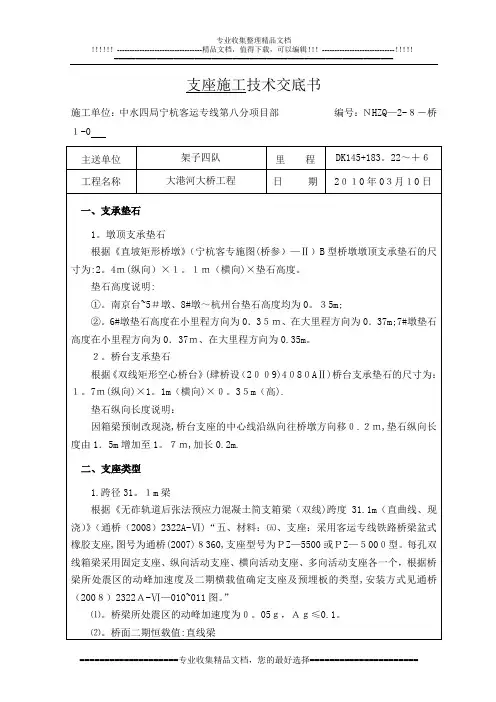

三、支座安装垫石顶部安装连续梁永久支座。

支座安装时在垫石预埋的铁板上进行焊接安装。

四、安全措施1、进入施工现场作业的施工作业人员必须按规定佩带好劳动保护用品。

2、操作人员必须按本工种安全技术操作规程进行作业。

3、高空作业必须做好高空防范措施，如安全带、安全帽等。

4、吊装作业时，吊车作业半径内不得站人或进行其他的工作。

地面作业人员必须佩带安全帽。

5、做好班前安全教育，班后总结工作。

五、质量措施1、钢筋的制作及绑扎，支座安装等要严格按图纸施工，其他预埋件均应满足规范要求。

2、支座安装应注意标高及支座方向控制，设专人检查，以免造成返工。

3、混凝土浇筑时，应注意混凝土的浇筑速度及浇筑质量，防止漏振、蜂窝、麻面等现象发生。

垫石施工技术交底书交底单位：中铁四局宁波铁路枢纽新建北环线工程项目经理部第四架子队编号：工程名称甬江左线特大桥设计文件图号施工部位支撑垫石交底日期技术交底内容：1．交底范围适用于本管段内甬江左线特大桥主桥（P6#-P10#墩）支承垫石施工。

2.设计概况管段所有垫石设计高度均为0.35m，设计均采用C50混凝土，具体尺寸详见相关施工图纸。

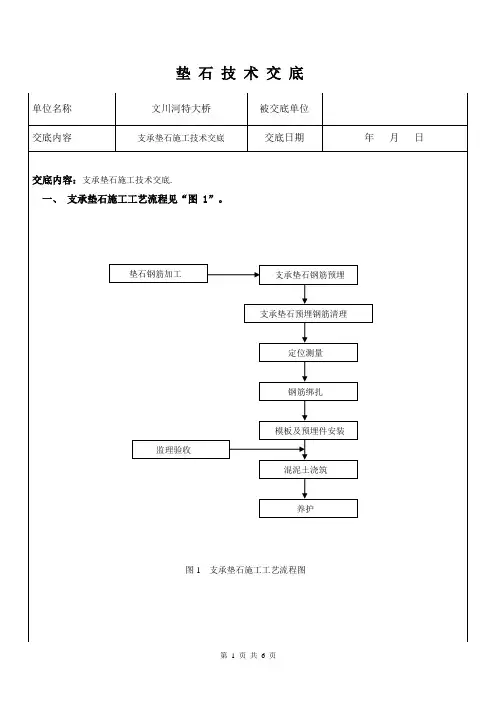

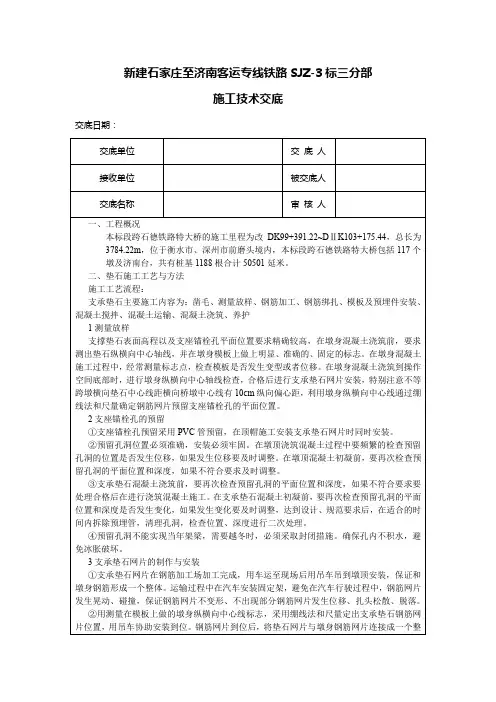

3.工艺流程垫石凿毛施工点位放样及高程测量钢筋加工钢筋绑扎模板加工模板及预埋件安装、标高交底预埋件制作砼试块制作垫石混凝土浇筑抹面、收光及预留孔检查拆模及养生4．施工要求4.1垫石凿毛用空压机对垫石预埋钢筋外扩5cm范围内墩帽顶面混凝土进行凿毛，凿毛要充分、彻底，凿除混凝土表面浮浆，露出新鲜粗骨料。

凿毛作业时注意对预埋钢筋的保护，并保证预留孔深度40cm。

4.2测量放线测量技术员用全站仪放样墩身十字线及垫石轮廓线控制点，并用仪器测量出墩顶垫石高程控制点，并下发标高交底。

根据放样控制点及时用墨线弹出控制线，定出模板边线及预埋件安放位置。

注意点位标记及施工墨线必须清晰醒目，并注意保护，便于复核。

4.3钢筋制安及预埋件安装严格按钢筋交底数量、型号及长度尺寸下料，并按要求制作弯钩及绑扎等。

根据垫石轮廓线及标高交底，严格控制钢筋保护层厚度。

垫石钢筋如与预留孔位置冲突，可适当调整钢筋间距，务必保证预留孔埋设精度。

4.4预留孔设置预留孔采用直径20cm钢管或PVC管制作预埋件，P7#墩支座地脚螺栓预留孔有效深度为50cm，其余各墩有效深度为45cm（从垫石混凝土顶面竖直往下量）。

预埋件两端需有效密封，内部不能被混凝土及砂浆填充。

预埋件需有效固定且保证垂直度。

预留锚栓孔深度和直径误差为0～+20mm，预留锚栓孔中心及对角线位置偏差不得超过2mm。

钢管预埋件需倒用，混凝土初凝后需及时转动并适时拔出钢管，注意转动及拔出时机，防止缩、塌孔，且保证钢管外侧混凝土不受损坏。

预埋PVC管时，需在支座安装前凿除，孔内不得预留残渣及其他杂物，保证清洁。
