垫石施工技术交底书
第一章前言
近年来，垫石施工技术在建筑行业中得到了广泛应用，成为了地面铺装的重要工艺之一。
本文档旨在对垫石施工技术进行详细介绍和交底，确保施工人员能够准确理解和掌握该技术，使施工工作能够按照预期顺利进行。
第二章施工前的准备工作
2.1 现场勘察
在进行垫石施工前，必须对施工现场进行仔细的勘察，评估地面的情况，包括地势、土壤类型、排水情况等。
根据勘察结果，制定对应的施工方案，确保施工过程中不会出现问题。
2.2 材料准备
垫石施工所需要的材料一般包括透水性好的砾石、砂石、填料等。
在施工前，要仔细检查材料的质量和规格，保证其符合要求，并且数量充足。
同时，还要做好材料的存放和管理工作，防止材料受潮或遭受损坏。
第三章施工工艺及步骤
3.1 地面准备
在进行垫石施工前，必须对地面进行彻底的清理和处理。
清除地面上的杂物和污垢，确保地面干净整洁。
对于有一定高低差的地面，还需要进行修整，使其平整，以便进行后续的施工工作。
3.2 基础处理
根据地面的情况，进行基础处理工作。
包括填砂、砂浆垫层、水泥砂浆底层等，以提供一个稳固的基础。
在进行基础处理时，务必确保每一步工作的质量，防止基础不牢固导致整个铺装的失效。
3.3 石材铺设
将准备好的石材按照设计要求进行铺设。
在铺设石材之前，先要对石材进行检查，确保其质量和尺寸规格符合要求。
在铺设过程中，要注意保持石材之间的间隙一致，并使用适当的胶黏剂固定石材，以提高整个铺装的稳固性。
3.4 石材压实。

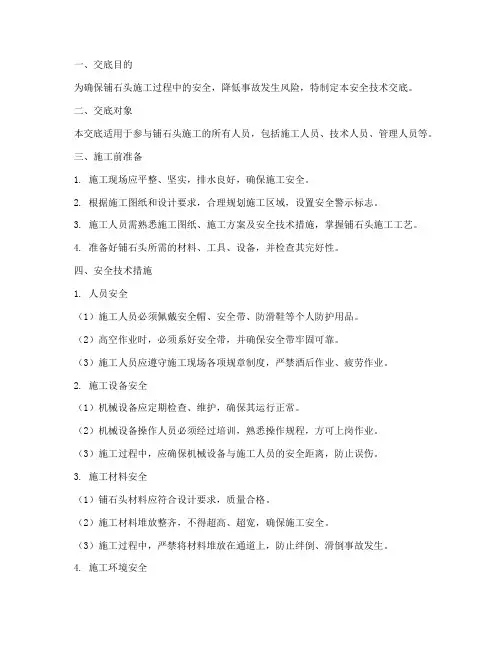

一、交底目的为确保铺石头施工过程中的安全，降低事故发生风险，特制定本安全技术交底。
二、交底对象本交底适用于参与铺石头施工的所有人员，包括施工人员、技术人员、管理人员等。
三、施工前准备1. 施工现场应平整、坚实，排水良好，确保施工安全。
2. 根据施工图纸和设计要求，合理规划施工区域，设置安全警示标志。
3. 施工人员需熟悉施工图纸、施工方案及安全技术措施，掌握铺石头施工工艺。
4. 准备好铺石头所需的材料、工具、设备，并检查其完好性。
四、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
（2）高空作业时，必须系好安全带，并确保安全带牢固可靠。
（3）施工人员应遵守施工现场各项规章制度，严禁酒后作业、疲劳作业。
2. 施工设备安全（1）机械设备应定期检查、维护，确保其运行正常。
（2）机械设备操作人员必须经过培训，熟悉操作规程，方可上岗作业。
（3）施工过程中，应确保机械设备与施工人员的安全距离，防止误伤。
3. 施工材料安全（1）铺石头材料应符合设计要求，质量合格。
（2）施工材料堆放整齐，不得超高、超宽，确保施工安全。
（3）施工过程中，严禁将材料堆放在通道上，防止绊倒、滑倒事故发生。
4. 施工环境安全（1）施工现场应保持整洁、有序，消除安全隐患。
（2）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（3）施工过程中，应确保施工区域排水畅通，防止积水。
五、施工过程控制1. 施工人员应按照施工图纸和施工方案进行施工，确保工程质量。
2. 施工过程中，应加强巡查，及时发现并整改安全隐患。
3. 施工人员应严格按照操作规程进行施工，确保施工安全。
六、应急处置1. 发生安全事故时，施工人员应立即停止施工，报告现场负责人。
2. 现场负责人应立即组织人员采取应急措施，控制事故扩大。
3. 按照事故应急预案，进行事故调查和处理。
七、总结本安全技术交底旨在提高施工人员的安全意识，确保铺石头施工过程中的安全。

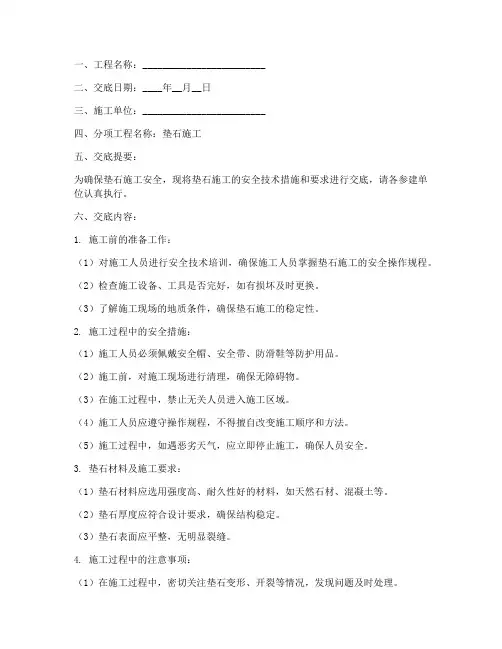

一、工程名称：_________________________二、交底日期：____年__月__日三、施工单位：_________________________四、分项工程名称：垫石施工五、交底提要：为确保垫石施工安全，现将垫石施工的安全技术措施和要求进行交底，请各参建单位认真执行。
六、交底内容：1. 施工前的准备工作：（1）对施工人员进行安全技术培训，确保施工人员掌握垫石施工的安全操作规程。
（2）检查施工设备、工具是否完好，如有损坏及时更换。
（3）了解施工现场的地质条件，确保垫石施工的稳定性。
2. 施工过程中的安全措施：（1）施工人员必须佩戴安全帽、安全带、防滑鞋等防护用品。
（2）施工前，对施工现场进行清理，确保无障碍物。
（3）在施工过程中，禁止无关人员进入施工区域。
（4）施工人员应遵守操作规程，不得擅自改变施工顺序和方法。
（5）施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。
3. 垫石材料及施工要求：（1）垫石材料应选用强度高、耐久性好的材料，如天然石材、混凝土等。
（2）垫石厚度应符合设计要求，确保结构稳定。
（3）垫石表面应平整，无明显裂缝。
4. 施工过程中的注意事项：（1）在施工过程中，密切关注垫石变形、开裂等情况，发现问题及时处理。
（2）施工过程中，确保垫石与基础紧密结合，防止因垫石松动导致结构损坏。
（3）施工过程中，注意保护施工现场环境，不得随意堆放材料、废弃物。
七、验收标准：1. 垫石表面平整，无明显裂缝。
2. 垫石与基础紧密结合，无松动现象。
3. 施工过程中无安全事故发生。
八、施工完成后，各参建单位应共同对垫石施工进行验收，确保工程质量。
九、本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位根据实际情况进行补充和完善。
施工单位：_________________________项目负责人：_________________________安全员：_________________________备注：请各参建单位认真学习本安全技术交底，确保垫石施工安全、顺利进行。
新垫石施工技术交底一、前期准备工作：1.根据设计要求，清理施工区域，将垃圾、土壤等杂物清除干净。
2.对施工区域进行测量，并制定好施工方案。
确定垫石的种类、厚度和铺设方式等。
3.准备施工所需的工具和材料，包括垫石、胶粘剂、水泥、砂浆等。
二、施工步骤：1.将垫石从储存区域搬运到施工区域，并按照设计要求摆放好。
2.清理垫石表面的灰尘和污物，确保垫石表面干净。
3.制作胶粘剂，按照规定的比例将水泥和砂浆混合均匀，形成胶状物。
4.将胶粘剂均匀的涂抹在垫石的背面。
5.将涂抹了胶粘剂的垫石放置在施工区域，并用脚下压实。
6.使用水平仪来调整垫石的水平度，确保每块垫石的水平度一致。
7.使用水泥砂浆来填补垫石之间的缝隙，确保垫石之间的接缝紧密。
8.检查每块垫石是否牢固，如有松动的情况，及时进行修复。
9.施工完毕后，清理施工区域，将工具和材料整理妥当。
三、施工注意事项：1.施工过程中，要避免危险因素的存在，确保施工人员的人身安全。
2.施工现场要保持整洁，避免垃圾和材料堆放乱七八糟，造成施工过程的混乱和安全隐患。
3.严格按照设计要求来进行施工，确保垫石的种类、厚度和铺设方式等与设计要求一致。
4.施工过程中，要严格按照胶粘剂的比例来调配，确保胶粘剂的黏合性和均匀性。
5.施工时要留意环境温度和湿度，避免影响胶粘剂的黏合效果。
6.施工前要对垫石进行充分的检查，如有质量问题，及时更换。
7.施工完毕后要对施工质量进行验收，确保垫石的质量符合设计要求。
8.施工完毕后，要对施工区域进行清理，并保持施工现场整洁。
以上为新垫石施工技术交底，希望施工人员能够按照以上步骤和注意事项进行施工，保证施工质量和人身安全。
如有问题，请及时向相关负责人提出。
技术交底书施工单位：中铁一局集团有限公司郑徐客运专线指挥部第三分部编号：工程名称虞城特大桥工程部位垫石施工里程DK219+355.945~DK230+599.785主要内容垫石施工技术1、测量放样支承垫石表面高程以及支座锚栓孔平面位置要求精度高，所以对测量的精度要求更高。
在墩身混凝土浇筑前，要求测出墩身纵横向中心轴线，并在墩身模板上做明显的、准确的、固定的标志。
在墩身混凝土施工工程中，经常测量标志点，检查模板是否变形或发生位移。
在墩身混凝土浇筑到操作空间底部时，进行墩身纵横向中心轴线检查，合格后进行支承垫石钢筋网片安装。
特别注意不等跨墩横向垫石中心线距横向桥墩中心线有10cm 纵向偏心距，偏徐州或者偏郑州方向每次放样时仔细核对图纸，分别作“偏徐州10cm”或“偏郑州10cm”的标记，最后利用墩身纵横向中心线通过绷线法和尺量确定钢筋网片、预留支座锚栓孔的平面位置。
2、支座锚栓孔的预留（1）支座锚栓预留孔采用PVC管预留，在顶帽施工安装支承垫石钢筋网片时同时安装。
（2）预留孔洞定位必须准确，安装必须牢固。
在墩顶混凝土浇筑和振捣过程中，要频繁地检查PVC管的位置，如果发生偏移要及时调整。
在墩顶混凝土初凝前，要再次检查预留孔的平面位置和深度，如果不符合要求及时调整。
（3）支承垫石混凝土施工前，再次检查预留孔平面位置与深度，如果不符合要求必须先处理合格后才能浇筑支承垫石混凝土。
在支承垫石混凝土初凝前，要再次检查预留孔的平面位置和深度，如果不符合要求及时调整。
满足规范要求后适时拆除模具，清理空洞，检查位置、深度，进行二次处理。
（4）预留孔洞当年不能实现架梁，需要越冬时，必须采取封闭措施。
确保孔内不积水，避免冰胀破坏。
3、支承垫石钢筋网的制作与安装（1）支承垫石钢筋网在钢筋加工厂加工成型，用汽车运至现场后用吊车吊至墩顶安装，保证和墩身钢筋形成一个整体。
运输过程中在汽车中安置固定架，避免在汽车行使过程中，钢筋网片发生晃动、碰撞，保证网片不变形、不出现部分钢筋发生位移或扎头松散、脱落。
施技-20-1工程名称丁家沟公铁分离式立交桥分部工程垫石、支座交底项目垫石施工、支座安装图纸名称、图号见表格1、工期及主要工作量；构造、尺寸、限界要求：数量：4个左幅10、左幅12、右幅12、右幅14尺寸：见图纸2、主要设备、材料、构件的型号、规格和质量要求：满足现场施工要求3、技术要求和质量标准：见附页4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：施工程序：墩顶砼凿毛—钢筋绑扎—模板安装—支座下预埋钢板安装--支座安装（焊接）施工方法：见附页安全措施：见附页见附图交底人姓名职务时间接底人姓名职务时间注：此表写不下可用附页。
如质量、安全措施注意事项写不下用施技20-2填写。
交底内容：一、测量放线垫石精确放样，确定垫石四角点位置，测定高程。
二、垫石施工施工方法及注意事项：垫石精确放样完成后，对墩顶部分进行凿毛处理，并用空压机将碎渣清除。
因垫石部分钢筋已在墩身施工时预埋，再将剩余部分钢筋绑扎完成。
根据垫石放样及尺寸大小，安装垫石模板。
支座下预埋钢板安装，在垫石砼施工前将钢板顶面标高按垫石顶设计标高控制，将其固定好后，进行40混凝土施工，注意砼振捣质量。
三、支座安装垫石顶部安装连续梁永久支座。
支座安装时在垫石预埋的铁板上进行焊接安装。
四、安全措施1、进入施工现场作业的施工作业人员必须按规定佩带好劳动保护用品。
2、操作人员必须按本工种安全技术操作规程进行作业。
3、高空作业必须做好高空防范措施，如安全带、安全帽等。
4、吊装作业时，吊车作业半径内不得站人或进行其他的工作。
地面作业人员必须佩带安全帽。
5、做好班前安全教育，班后总结工作。
五、质量措施1、钢筋的制作及绑扎，支座安装等要严格按图纸施工，其他预埋件均应满足规范要求。
2、支座安装应注意标高及支座方向控制，设专人检查，以免造成返工。
3、混凝土浇筑时，应注意混凝土的浇筑速度及浇筑质量，防止漏振、蜂窝、麻面等现象发生。

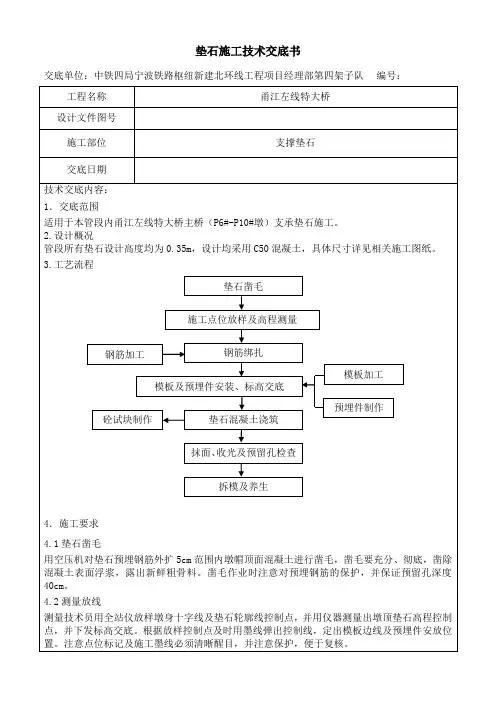

垫石施工技术交底书交底单位：中铁四局宁波铁路枢纽新建北环线工程项目经理部第四架子队编号：工程名称甬江左线特大桥设计文件图号施工部位支撑垫石交底日期技术交底内容：1．交底范围适用于本管段内甬江左线特大桥主桥（P6#-P10#墩）支承垫石施工。
2.设计概况管段所有垫石设计高度均为0.35m，设计均采用C50混凝土，具体尺寸详见相关施工图纸。
3.工艺流程垫石凿毛施工点位放样及高程测量钢筋加工钢筋绑扎模板加工模板及预埋件安装、标高交底预埋件制作砼试块制作垫石混凝土浇筑抹面、收光及预留孔检查拆模及养生4．施工要求4.1垫石凿毛用空压机对垫石预埋钢筋外扩5cm范围内墩帽顶面混凝土进行凿毛，凿毛要充分、彻底，凿除混凝土表面浮浆，露出新鲜粗骨料。
凿毛作业时注意对预埋钢筋的保护，并保证预留孔深度40cm。
4.2测量放线测量技术员用全站仪放样墩身十字线及垫石轮廓线控制点，并用仪器测量出墩顶垫石高程控制点，并下发标高交底。
根据放样控制点及时用墨线弹出控制线，定出模板边线及预埋件安放位置。
注意点位标记及施工墨线必须清晰醒目，并注意保护，便于复核。
4.3钢筋制安及预埋件安装严格按钢筋交底数量、型号及长度尺寸下料，并按要求制作弯钩及绑扎等。
根据垫石轮廓线及标高交底，严格控制钢筋保护层厚度。
垫石钢筋如与预留孔位置冲突，可适当调整钢筋间距，务必保证预留孔埋设精度。
4.4预留孔设置预留孔采用直径20cm钢管或PVC管制作预埋件，P7#墩支座地脚螺栓预留孔有效深度为50cm，其余各墩有效深度为45cm（从垫石混凝土顶面竖直往下量）。
预埋件两端需有效密封，内部不能被混凝土及砂浆填充。
预埋件需有效固定且保证垂直度。
预留锚栓孔深度和直径误差为0～+20mm，预留锚栓孔中心及对角线位置偏差不得超过2mm。
钢管预埋件需倒用，混凝土初凝后需及时转动并适时拔出钢管，注意转动及拔出时机，防止缩、塌孔，且保证钢管外侧混凝土不受损坏。
预埋PVC管时，需在支座安装前凿除，孔内不得预留残渣及其他杂物，保证清洁。
一、交底对象本交底针对所有参与石子垫层施工的施工人员、技术人员、监理人员以及管理人员。
二、交底目的为确保石子垫层施工安全、高效、顺利进行，防止安全事故发生，特进行安全技术交底。
三、交底内容1. 施工准备（1）施工前，应对施工人员进行安全教育和技术培训，确保施工人员了解石子垫层施工的安全操作规程。
（2）施工前，应对施工现场进行安全检查，确保场地平整、排水畅通，无安全隐患。
（3）施工前，应准备好施工所需的机械设备、原材料、工具等，并检查其性能是否完好。
2. 施工过程（1）石子垫层施工应严格按照设计要求和施工规范进行。
（2）石子垫层施工前，应清除地面杂物，确保施工面平整。
（3）石子垫层施工时，应分层摊铺，每层厚度应均匀，不得出现高低不平现象。
（4）石子垫层施工过程中，应严格控制石子的粒径和级配，确保垫层的密实度。
（5）石子垫层施工过程中，应加强现场管理，确保施工安全。
3. 安全措施（1）施工人员应佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，应设置安全警示标志，提醒施工人员注意安全。
（3）施工人员应严格遵守操作规程，不得违章操作。
（4）施工过程中，应加强现场巡查，发现问题及时处理。
（5）施工过程中，应加强机械设备的管理和维护，确保设备运行安全。
4. 应急处置（1）如发生安全事故，应立即停止施工，并启动应急预案。
（2）施工人员应掌握基本的急救知识，以便在紧急情况下进行自救和互救。
（3）事故发生后，应立即上报相关部门，并积极配合事故调查和处理。
四、交底要求1. 施工人员应认真学习本交底内容，确保掌握石子垫层施工的安全技术要求。
2. 施工过程中，应严格执行本交底内容，确保施工安全。
3. 施工单位应加强对施工人员的安全教育和培训，提高施工人员的安全意识。
4. 监理单位应加强对施工现场的监督检查，确保施工安全。
五、交底日期[填写交底日期]六、交底人[填写交底人姓名及职务]七、接受交底人[填写接受交底人姓名及职务]八、备注1. 本交底自发布之日起生效。

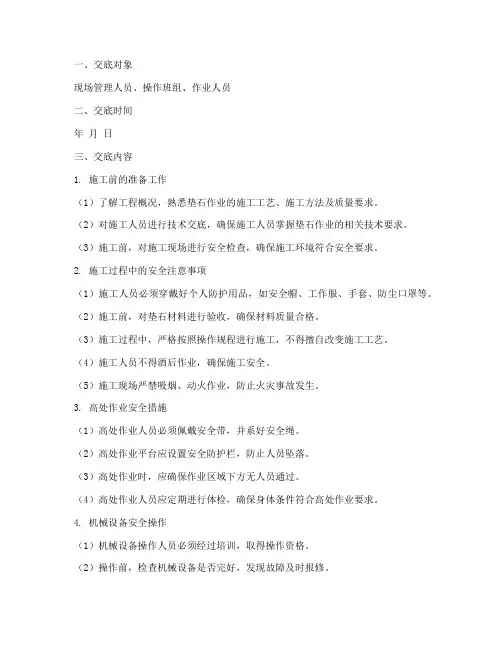

一、交底对象现场管理人员、操作班组、作业人员二、交底时间年月日三、交底内容1. 施工前的准备工作（1）了解工程概况，熟悉垫石作业的施工工艺、施工方法及质量要求。
（2）对施工人员进行技术交底，确保施工人员掌握垫石作业的相关技术要求。
（3）施工前，对施工现场进行安全检查，确保施工环境符合安全要求。
2. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。
（2）施工前，对垫石材料进行验收，确保材料质量合格。
（3）施工过程中，严格按照操作规程进行施工，不得擅自改变施工工艺。
（4）施工人员不得酒后作业，确保施工安全。
（5）施工现场严禁吸烟、动火作业，防止火灾事故发生。
3. 高处作业安全措施（1）高处作业人员必须佩戴安全带，并系好安全绳。
（2）高处作业平台应设置安全防护栏，防止人员坠落。
（3）高处作业时，应确保作业区域下方无人员通过。
（4）高处作业人员应定期进行体检，确保身体条件符合高处作业要求。
4. 机械设备安全操作（1）机械设备操作人员必须经过培训，取得操作资格。
（2）操作前，检查机械设备是否完好，发现故障及时报修。
（3）操作过程中，严格按照操作规程进行，不得擅自改变操作方法。
（4）机械设备作业区域应设置警示标志，防止非操作人员进入。
5. 施工现场安全管理（1）施工现场应设置安全警示标志，明确警示内容。
（2）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。
（3）施工现场应定期进行安全检查，发现问题及时整改。
（4）施工现场应建立健全安全管理制度，确保施工安全。
四、签字确认（1）施工负责人签字确认。
（2）现场管理人员签字确认。
（3）操作班组签字确认。
（4）作业人员签字确认。
五、交底总结本次安全技术交底已对垫石作业的安全技术要求进行了详细讲解，施工人员应认真遵守各项安全规定，确保施工安全。
如有疑问，请及时向现场管理人员咨询。
施工负责人：________现场管理人员：________操作班组：________作业人员：________年月日。
****项目经理部技术交底书垫石施工技术交底****公司****项目经理部技术交底书3 施工工艺细则、操作要点及质量标准（1）墩顶帽混凝土强度达到10MPa，对垫石范围内混凝土用电镐进行凿毛，凿毛要求必须凿除砼面浮浆，清除浮浆、杂物，用水冲洗干净，露出新鲜石子面，同时不得有凹坑现象。
（2）钢筋外观应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。
（3）垫石钢筋绑扎前调直N1和N2预埋钢筋，根据图纸绑扎N3和N4和N5，N4和N5钢筋钢筋间距与N1、N2预埋筋相同，N3钢筋梅花形布置。
（4）支座螺栓孔使用Φ140mm钢管预埋，预埋钢管前，均匀涂刷模板界面剂，保证脱模顺利，位置准确，混凝土终凝后拔除钢管。
钢管安装过程中不能破坏既有钢筋，可适当调整钢筋间距，但不允许截断钢筋，钢管用Φ10钢筋绑扎固定，确保位置不发生偏移。
（5）锚栓孔直径应大于套筒外径60mm-80mm，锚栓孔深度应大于套筒（或螺栓）长度60-80mm，预留锚栓孔中心及对角线位置偏差不应超过10mm。
（5）在垫石钢筋混凝土工程施工中，对已施工完成的墩台身混凝土进行保护，不能破坏混凝土棱角，在混凝土还未达到规定的强度之前不得进行下一道工序的施工。
（6）墩身施工完毕，应对全桥进行中线、水平及跨度贯通测量，并标出各墩身的中心线、支座十字线、梁端线及锚栓孔位置。
（7）垫石模板及预埋螺栓孔施工完成后必须及时复测。
施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。
5、***大桥垫石施工注意事项（1）本桥简支梁采用TJQZ-8360支座。
郑方台～45#墩、74～102#墩、142～163#墩、283～381#墩、427～478#墩之间简支梁的固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的郑州方向；49～74#墩、106～142#墩、172～283#墩、385～427#墩、481～阜方台之间简支梁的固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的阜阳方向。
垫石施工技术交底一、施工方法1. 测量放样施工前应按设计要求对墩（台）顶垫石位置进行准确放样并经监理复核，复核完毕用墨线弹出垫石四边线。
2. 凿毛垫石施工前应对墩（台）顶垫石位置砼进行凿毛处理，凿毛须露出新鲜混凝土，深度以0.5～1cm为宜。
凿毛完毕用高压风将混凝土碎屑清理干净。
3. 钢筋垫石钢筋应在盖梁施工时预埋好，垫石钢筋布置参考设计图进行预埋，施工时注意控制好垫石钢筋位置，采取有效措施防止钢筋偏位，并保证钢筋有足够的保护层。
垫石施工前应对钢筋进行校核，对钢筋预埋偏位严重的应进行割除并在设计位置打眼植筋，打眼深度不小于15cm，直径不小于16mm，打眼完毕将孔内碎屑清理干净放置钢筋并采用植筋胶进行锚固。
4. 模板垫石模板采用竹胶板，模板变形超出规范要求后应对模板进行校核或更换模板。
浇筑混凝土前应采用水准仪模板标高进行校核并报监理检验，达到要求后方能浇筑混凝土，模板加固需牢固可靠。
加固可采用在垫石模板周边打眼埋置钢筋的方法进行加固。
浇筑完毕应检查模板标高有无变化。
施工时请注意标高的控制。
5. 预留孔(T梁简支端)垫石预留锚栓设计尺寸为：Φ22*220mm。
预留孔采用预埋PVC 管的方法预留，PVC管外径统一采用50mm，两头必须包扎封堵，避免浇筑时灰浆流入预留孔内。
在浇筑完成初凝后要拔出PVC管，尽量不要破坏预留螺栓孔的形状。
预留孔洞内不能有残留的PVC管，孔内要清理干净，孔位要求竖直。
养护完毕后要及时清除孔内积水和杂物，进行封闭保护。
施工时一定要采取必要措施保证预留孔洞的准确性。
6、混凝土垫石混凝土浇筑前须对墩（台）顶垫石位置混凝土表面清理干净并洒水湿润，湿润不能出现明水。
浇筑前应经常检查混凝土的各项指标。
混凝土用插入式振动器振捣密实，振捣器移动间距不超过其作用半径的1.5倍并与模板保持5~10cm的间距，插入下层5~10cm左右，防止碰撞模板、钢筋及预埋件。
振捣以砼不在下沉、表面开始泛浆、不出现气泡为度。
一、工程名称：____________________二、交底日期：____年____月____日三、施工单位：____________________四、分项工程名称：垫石施工五、交底内容：1. 工程概况垫石是建筑工程中常用的一种基础处理方式，主要用于调整地基的标高和提供稳定的支承面。
本工程垫石施工主要包括垫石基础、垫石墙等。
2. 施工前的准备工作（1）熟悉图纸，明确垫石施工的技术要求和施工顺序。
（2）检查施工场地，确保场地平整、排水畅通。
（3）准备好施工所需的材料、设备、工具等。
（4）对施工人员进行安全技术培训，提高安全意识。
3. 施工工艺及注意事项（1）垫石基础施工：1）根据设计图纸，确定垫石基础的位置、尺寸和标高。
2）清除地基上的杂物，平整场地。
3）按照设计要求，铺设垫石基础，确保垫石表面平整。
4）检查垫石基础的质量，确保其符合设计要求。
（2）垫石墙施工：1）根据设计图纸，确定垫石墙的位置、尺寸和标高。
2）清除地基上的杂物，平整场地。
3）按照设计要求，砌筑垫石墙，确保垫石墙的垂直度和稳定性。
4）检查垫石墙的质量，确保其符合设计要求。
4. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工场地应设置安全警示标志，确保施工人员的安全。
（4）施工过程中，严禁违章操作，确保施工安全。
（5）施工过程中，应做好防火、防爆、防毒等工作。
5. 环保措施（1）施工过程中，应做好扬尘、噪声、废水等污染物的防治工作。
（2）施工结束后，对施工场地进行清理，恢复原状。
六、交底提要1. 施工人员应熟悉垫石施工的技术要求和施工顺序。
2. 严格执行安全技术措施，确保施工安全。
3. 加强环保意识，做好污染物的防治工作。
4. 严格按照设计要求施工，确保工程质量。
5. 施工过程中，发现问题应及时上报，确保工程顺利进行。
一、交底对象现场管理人员、操作班组、作业人员二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 作业前的准备工作（1）对作业人员进行安全教育，确保所有人员了解垫石作业的安全注意事项。
（2）检查作业现场，确保场地平整、排水畅通，无障碍物。
（3）确认作业所需的工具、设备齐全完好，并检查安全防护设施。
（4）对作业人员进行岗位技能培训，确保作业人员掌握垫石作业的操作规程。
2. 作业过程中的安全措施（1）作业人员必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。
（2）作业时，禁止酒后上岗、疲劳作业，确保人员精神状态良好。
（3）作业现场应设置警示标志，提醒过往人员注意安全。
（4）作业人员应遵守作业规程，严禁违规操作。
（5）高空作业时，必须使用安全带，确保作业人员安全。
（6）作业过程中，严禁将工具、材料等抛掷至下方，以防伤人。
（7）使用机械设备时，应确保设备正常运行，严禁违规操作。
（8）作业现场应设置安全通道，确保人员疏散畅通。
3. 作业后的安全检查（1）作业完成后，应对作业现场进行清理，确保无遗留工具、材料等。
（2）检查安全防护设施是否完好，如有损坏，应及时更换。
（3）对作业人员进行总结，分析作业过程中的安全隐患，提出改进措施。
五、注意事项1. 作业人员应严格遵守国家有关安全生产的法律法规和标准。
2. 作业过程中，如发现安全隐患，应立即停止作业，并及时上报。
3. 作业人员应互相监督，共同维护作业现场的安全。
4. 作业人员应积极参加安全培训，提高自身安全意识。
5. 作业人员应主动学习新技术、新工艺，提高作业技能。
六、签字确认[项目负责人签字][现场管理人员签字][操作班组签字][作业人员签字][日期]注：本模板仅供参考，具体交底内容应根据实际作业情况进行调整。
一、交底目的为确保石子垫层施工过程中的安全，预防安全事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、工程概况1. 工程名称：[项目名称]2. 施工部位：[具体施工部位]3. 施工内容：石子垫层施工4. 施工时间：[施工时间]三、安全注意事项1. 人员配备：- 施工人员必须持证上岗，熟悉操作规程。
- 施工前应对全体施工人员进行安全教育和技术交底。
2. 施工准备：- 施工现场应设置明显的安全警示标志。
- 作业面应保持整洁，及时清理杂物。
- 机械设备、工具应定期检查、保养，确保安全可靠。
3. 施工过程：- 严格按照施工方案和操作规程进行施工。
- 作业人员应佩戴安全帽、安全带等个人防护用品。
- 上下立体交叉作业时，应采取隔离措施，防止物体坠落。
- 施工过程中应保持通讯畅通，发现异常情况立即停止作业，并报告相关人员进行处理。
4. 材料管理：- 石子、水泥等原材料应按规格、型号分类堆放，并做好标识。
- 防止材料堆放区域发生火灾、倒塌等事故。
5. 机械设备：- 机械设备操作人员应熟悉设备性能和操作规程。
- 机械设备应定期检查、保养，确保安全运行。
6. 电气安全：- 施工现场应做好电气线路的防护，防止触电事故发生。
- 电气设备操作人员应持证上岗，严格遵守操作规程。
四、应急处置1. 火灾：- 发现火灾立即报告，并迅速组织人员疏散。
- 使用灭火器、消防水等灭火设备进行灭火。
2. 触电：- 发现触电事故立即切断电源，并进行现场急救。
- 报告相关人员进行处理。
3. 物体坠落：- 发现物体坠落危险，立即停止作业，并报告相关人员进行处理。
五、交底总结通过本次安全技术交底，使全体施工人员充分认识到石子垫层施工过程中的安全风险，提高安全意识和操作技能。
请各施工人员认真学习并严格执行以上安全注意事项，确保施工安全。
六、交底时间[交底时间]七、交底人[交底人姓名]八、接受交底人[接受交底人姓名]九、备注1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
垫石施工技术交底1、施工图纸①垫石设计高程参照各工点桥梁《施工图》②垫石锚栓孔之间的距离见《钢支座安装图》专桥（2010）8160（G）③垫石结构尺寸及钢筋安装查询通用图。
2、垫石结构①保证梁底至墩顶高度为60cm（支座高度为18cm，垫石42cm），注意是垫石42cm含3cm干硬性无收缩砂浆厚度，垫石高程控制按照设计垫石高程减3cm。
②锚栓孔采用110cmPVC管，管口高于混凝土面10cm。
③锚栓孔深度最小不得小于350cm，否则应下凿顶帽。
3、尺寸偏差①垫石顶面任何两点的高差不得大于2mm。
②锚栓孔直径和预留深度误差为0～+20mm，锚栓孔中心及对角线偏差不得大于10mm。
③垫石顶面高程偏差为0～-10mm。
4、施工注意事项①锚栓孔定位必须采用φ10的钢筋进行“井”定位，上下各一道。
②防止孔内进入混凝土，锚栓孔PVC管底口应封闭；管内填充硬泡沫或装砂，防止PVC管变形。
③垫石钢筋位置允许适当调整，原则上不许切断，确需切断时应采用搭接焊补连。
④垫石模板四周用采用钢筋定位，防止模板移位。
⑤垫石混凝土标号为C50,浇筑时应加强振捣，表面应压实并二次收光，混凝土收面时应挂线，确保表面平整。
⑥垫石浇筑完毕应立即做好养护，养护采用土工布覆盖并洒水保湿，外用塑料布包裹，防止垫石表面开裂。
⑦垫石施工前必须凿毛。
⑧模板安装完毕应对根部缝隙进行填塞，防止混凝土施工时浆液流失造成烂根，并严重影响墩身外观质量。
5、安全注意事项①垫石施工人员必须挑选身体健康并适合高空作业的人员进行，施工人员必须佩戴安全绳并固定在墩顶的预埋钢筋或螺栓上。
安全绳的佩戴必须规范正确，由带班人员检查合格后方可上墩。
②垫石模板吊装时，禁止施工人员拖拽未停稳的模板。
③泵车浇筑混凝土时，移动泵管应缓慢。
④吊装和泵车指挥人员应信号清楚，司乘人员视野开阔，禁止违章操作。
⑤墩顶应安设护栏或临时围护。
⑥禁止夜间进行垫石作业。
工程部2012年6月2日人活着的意义，就是活得有价值，可惜很多的人把这种价值看得太浅了，认为拥有更多的财富、拥有社会地位、拥有名气就是价值的体现。
单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：
编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。
单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：
编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。
单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。
垫石施工技术交底随着城市发展的进程，城市道路、公园、广场等场所的铺地工程也变得越来越重要。
垫石施工作为其中一种常见的铺设方式，被广泛应用于各种场合。
本文将对垫石施工技术进行详细的交底，包括垫石的选材、施工前的准备工作、施工步骤以及注意事项等。
一、垫石的选材1.1 材料要求在进行垫石施工之前，首先需要选择适合的材料。
一般来说，垫石材料要求具有一定的硬度和耐久性，能够承受行人和车辆的压力。
常见的垫石材料有花岗岩、石英石、石灰石等。
1.2 垫石尺寸垫石的尺寸对于铺设效果和使用寿命有着重要的影响。
一般情况下，垫石的厚度应大于等于50mm，长度和宽度根据实际需要进行选择，但要保证垫石之间有适当的间隙，以方便水分的下渗和排水。
二、施工前的准备工作2.1 工具和设备准备进行垫石施工需要准备相应的工具和设备，包括测量工具、水平仪、砂浆拌合机、敲击工具等。
在施工前，要确保这些工具和设备齐全，并进行检查和维护，保证其正常使用。
2.2 地面准备在施工前，需要对地面进行准备工作，包括清理、整平和处理不平整的部分。
清理可以采用扫帚和清水进行，确保地面干净无杂物。
整平可以使用水平仪进行测量，根据需要使用沙土、石头等材料进行填平。
对于不平整的部分，可以使用铁锹或其他工具进行修整。
三、施工步骤3.1 布置标线在施工前，需要根据设计要求和施工图纸进行标线。
可以使用粉笔或彩线进行标定，确定垫石的位置和排列方式。
3.2 倒填材料根据标线的位置，使用砂浆拌合机将砂浆倒入地面上的空隙中，要确保砂浆填充均匀，垫石与地面之间没有空隙。
同时，要注意避免将砂浆倒入垫石的间隙中，以免影响垫石之间的排水功能。
3.3 敲打垫石在完成砂浆倒填后，需要用敲击工具轻轻敲打垫石，使其与砂浆紧密接触，并达到均匀的高度。
敲打时要注意力度的掌握，避免垫石破裂或破损。
3.4 垫石的调整与整平在垫石敲打后，需要对其进行调整和整平，以保证垫石与地面之间的接触面平整。
可以使用木拓或水平仪进行调整，对垫石进行微调和整平。
