高速铁路支承垫石技术交底

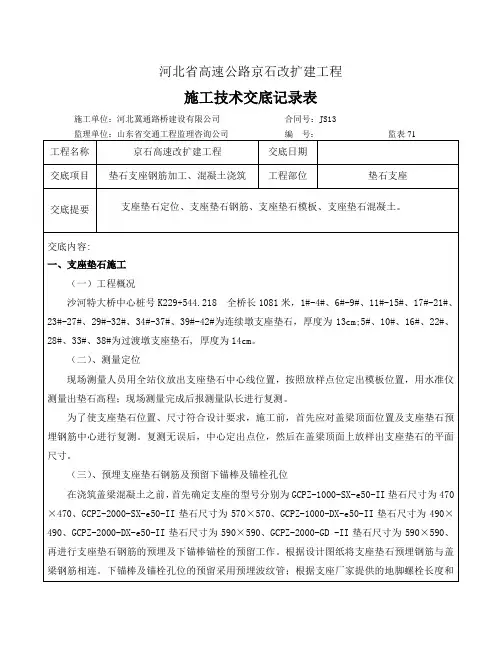

河北省高速公路京石改扩建工程施工技术交底记录表施工单位：河北冀通路桥建设有限公司合同号：JS13监理单位：山东省交通工程监理咨询公司编号：监表71工程名称京石高速改扩建工程交底日期交底项目垫石支座钢筋加工、混凝土浇筑工程部位垫石支座交底提要支座垫石定位、支座垫石钢筋、支座垫石模板、支座垫石混凝土。

交底内容:一、支座垫石施工（一）工程概况沙河特大桥中心桩号K229+544.218 全桥长1081米，1#-4#、6#-9#、11#-15#、17#-21#、23#-27#、29#-32#、34#-37#、39#-42#为连续墩支座垫石，厚度为13cm;5#、10#、16#、22#、28#、33#、38#为过渡墩支座垫石, 厚度为14cm。

（二）、测量定位现场测量人员用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出垫石高程；现场测量完成后报测量队长进行复测。

为了使支座垫石位置、尺寸符合设计要求，施工前，首先应对盖梁顶面位置及支座垫石预埋钢筋中心进行复测。

复测无误后，中心定出点位，然后在盖梁顶面上放样出支座垫石的平面尺寸。

（三）、预埋支座垫石钢筋及预留下锚棒及锚栓孔位在浇筑盖梁混凝土之前，首先确定支座的型号分别为GCPZ-1000-SX-e50-II垫石尺寸为470×470、GCPZ-2000-SX-e50-II垫石尺寸为570×570、GCPZ-1000-DX-e50-II垫石尺寸为490×490、GCPZ-2000-DX-e50-II垫石尺寸为590×590、GCPZ-2000-GD -II垫石尺寸为590×590、再进行支座垫石钢筋的预埋及下锚棒锚栓的预留工作。

根据设计图纸将支座垫石预埋钢筋与盖梁钢筋相连。

下锚棒及锚栓孔位的预留采用预埋波纹管；根据支座厂家提供的地脚螺栓长度和直径，预留孔的直径为锚棒直径加60mm，深度为锚棒长度加60mm，预留孔中心及对角线位置偏差不得超过10mm。

垫石施工技术交底书
第一章前言
近年来，垫石施工技术在建筑行业中得到了广泛应用，成为了地面铺装的重要工艺之一。

本文档旨在对垫石施工技术进行详细介绍和交底，确保施工人员能够准确理解和掌握该技术，使施工工作能够按照预期顺利进行。

第二章施工前的准备工作
2.1 现场勘察
在进行垫石施工前，必须对施工现场进行仔细的勘察，评估地面的情况，包括地势、土壤类型、排水情况等。

根据勘察结果，制定对应的施工方案，确保施工过程中不会出现问题。

2.2 材料准备
垫石施工所需要的材料一般包括透水性好的砾石、砂石、填料等。

在施工前，要仔细检查材料的质量和规格，保证其符合要求，并且数量充足。

同时，还要做好材料的存放和管理工作，防止材料受潮或遭受损坏。

第三章施工工艺及步骤
3.1 地面准备
在进行垫石施工前，必须对地面进行彻底的清理和处理。

清除地面上的杂物和污垢，确保地面干净整洁。

对于有一定高低差的地面，还需要进行修整，使其平整，以便进行后续的施工工作。

3.2 基础处理
根据地面的情况，进行基础处理工作。

包括填砂、砂浆垫层、水泥砂浆底层等，以提供一个稳固的基础。

在进行基础处理时，务必确保每一步工作的质量，防止基础不牢固导致整个铺装的失效。

3.3 石材铺设
将准备好的石材按照设计要求进行铺设。

在铺设石材之前，先要对石材进行检查，确保其质量和尺寸规格符合要求。

在铺设过程中，要注意保持石材之间的间隙一致，并使用适当的胶黏剂固定石材，以提高整个铺装的稳固性。

3.4 石材压实。

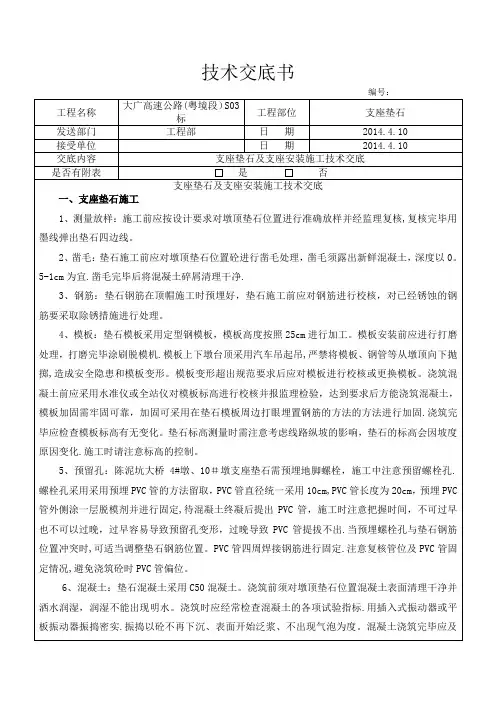

施技-20-1工程名称丁家沟公铁分离式立交桥分部工程垫石、支座交底项目垫石施工、支座安装图纸名称、图号见表格1、工期及主要工作量；构造、尺寸、限界要求：数量：4个左幅10、左幅12、右幅12、右幅14尺寸：见图纸2、主要设备、材料、构件的型号、规格和质量要求：满足现场施工要求3、技术要求和质量标准：见附页4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：施工程序：墩顶砼凿毛—钢筋绑扎—模板安装—支座下预埋钢板安装--支座安装（焊接）施工方法：见附页安全措施：见附页见附图交底人姓名职务时间接底人姓名职务时间注：此表写不下可用附页。

如质量、安全措施注意事项写不下用施技20-2填写。

交底内容：一、测量放线垫石精确放样，确定垫石四角点位置，测定高程。

二、垫石施工施工方法及注意事项：垫石精确放样完成后，对墩顶部分进行凿毛处理，并用空压机将碎渣清除。

因垫石部分钢筋已在墩身施工时预埋，再将剩余部分钢筋绑扎完成。

根据垫石放样及尺寸大小，安装垫石模板。

支座下预埋钢板安装，在垫石砼施工前将钢板顶面标高按垫石顶设计标高控制，将其固定好后，进行40混凝土施工，注意砼振捣质量。

三、支座安装垫石顶部安装连续梁永久支座。

支座安装时在垫石预埋的铁板上进行焊接安装。

四、安全措施1、进入施工现场作业的施工作业人员必须按规定佩带好劳动保护用品。

2、操作人员必须按本工种安全技术操作规程进行作业。

3、高空作业必须做好高空防范措施，如安全带、安全帽等。

4、吊装作业时，吊车作业半径内不得站人或进行其他的工作。

地面作业人员必须佩带安全帽。

5、做好班前安全教育，班后总结工作。

五、质量措施1、钢筋的制作及绑扎，支座安装等要严格按图纸施工，其他预埋件均应满足规范要求。

2、支座安装应注意标高及支座方向控制，设专人检查，以免造成返工。

3、混凝土浇筑时，应注意混凝土的浇筑速度及浇筑质量，防止漏振、蜂窝、麻面等现象发生。

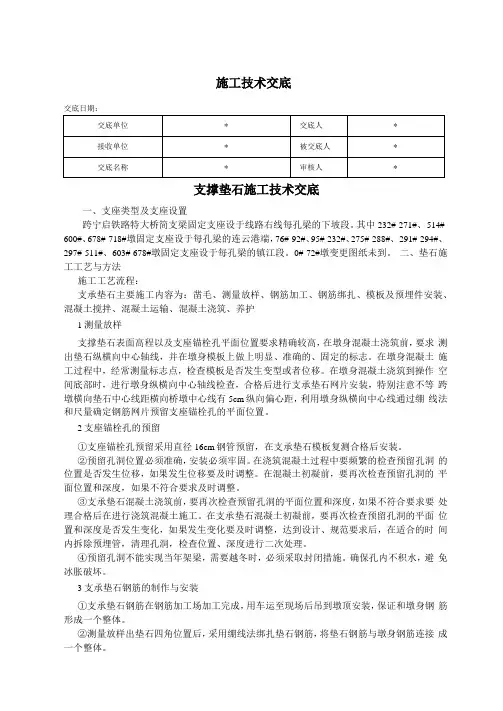

施工技术交底交底日期：支撑垫石施工技术交底一、支座类型及支座设置跨宁启铁路特大桥简支梁固定支座设于线路右线每孔梁的下坡段。

其中232#-271#、514#-600#、678#-718#墩固定支座设于每孔梁的连云港端，76#-92#、95#-232#、275#-288#、291#-294#、297#-511#、603#-678#墩固定支座设于每孔梁的镇江段。

0#-72#墩变更图纸未到。

二、垫石施工工艺与方法施工工艺流程：支承垫石主要施工内容为：凿毛、测量放样、钢筋加工、钢筋绑扎、模板及预埋件安装、混凝土搅拌、混凝土运输、混凝土浇筑、养护1测量放样支撑垫石表面高程以及支座锚栓孔平面位置要求精确较高，在墩身混凝土浇筑前，要求测出垫石纵横向中心轴线，并在墩身模板上做上明显、准确的、固定的标志。

在墩身混凝土施工过程中，经常测量标志点，检查模板是否发生变型或者位移。

在墩身混凝土浇筑到操作空间底部时，进行墩身纵横向中心轴线检查，合格后进行支承垫石网片安装，特别注意不等跨墩横向垫石中心线距横向桥墩中心线有5cm纵向偏心距，利用墩身纵横向中心线通过绷线法和尺量确定钢筋网片预留支座锚栓孔的平面位置。

2支座锚栓孔的预留①支座锚栓孔预留采用直径16cm钢管预留，在支承垫石模板复测合格后安装。

②预留孔洞位置必须准确，安装必须牢固。

在浇筑混凝土过程中要频繁的检查预留孔洞的位置是否发生位移，如果发生位移要及时调整。

在混凝土初凝前，要再次检查预留孔洞的平面位置和深度，如果不符合要求及时调整。

③支承垫石混凝土浇筑前，要再次检查预留孔洞的平面位置和深度，如果不符合要求要处理合格后在进行浇筑混凝土施工。

在支承垫石混凝土初凝前，要再次检查预留孔洞的平面位置和深度是否发生变化，如果发生变化要及时调整，达到设计、规范要求后，在适合的时间内拆除预埋管，清理孔洞，检查位置、深度进行二次处理。

④预留孔洞不能实现当年架梁，需要越冬时，必须采取封闭措施。

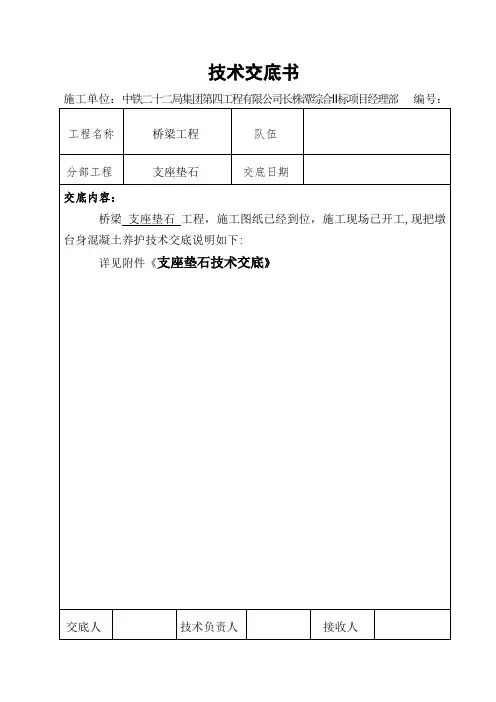

施工单位：中铁二十二局集团第四工程有限公司长株潭综合Ⅱ标项目经理部编号：一、编制依据1《铁路混凝土工程施工技术指南》（铁建设[2010]241号）2《铁路混凝土工程施工质量验收标准》TB 10424-20103《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）4《高速铁路桥涵工程施工质量验收标准》TB 10752-20105《客运专线铁路常用跨度简支梁盆式橡胶支座安装图》通桥（2007）8360 6《铁路常用跨度连续梁支座安装图》通桥（2009）8361二、支座垫石施工支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：1、测量复核1）支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置是否符合设计要求。

2）测量复核墩顶标高是否符合要求。

3）检查支撑垫石钢筋网的位置是否正确。

4）按照设计尺寸进行放样，用墨线准确弹出立模边线。

2、钢筋安装1）支座垫石钢筋应在钢筋加工场集中加工并绑扎成型运到施工现场后用吊车吊至墩顶安装，或将加工好在墩顶直接绑扎，与墩身钢筋形成一个整体。

2）为了保证支座垫石钢筋网不变形，应焊接、绑扎牢固，不出现部分钢筋发生位移或绑扎头松动、脱落现象。

3）支座垫石钢筋网钢筋密集，要严格按照设计图纸下料、加工、绑扎，若支座垫石锚栓孔与钢筋位置相冲突，可适当调整钢筋位置。

3、模板安装及预留孔1）支座垫石模板采用厚度为12mm的竹胶板作为面板，其背肋采用10cm ×10cm的方木进行加固。

由于支座垫石结构尺寸相对较小，其模板制作和安装相对简单。

当垫石模板安装完毕并对其标高、结构尺寸、轴线偏位等进行测量复核无误后，方可进行混凝土浇筑施工。

2）按照设计要求的标准支立垫石模板，并做到位置准确，安装牢固，模板接缝严密，不得漏浆。

3）支座锚栓预留孔采用PVC管预留，在模板安装时同时安装。

施工单位：中铁二十二局集团第四工程有限公司长株潭综合Ⅱ标项目经理部编号：一、编制依据1《铁路混凝土工程施工技术指南》（铁建设[2010]241号）2《铁路混凝土工程施工质量验收标准》TB 10424-20103《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）4《高速铁路桥涵工程施工质量验收标准》TB 10752-20105《客运专线铁路常用跨度简支梁盆式橡胶支座安装图》通桥（2007）8360 6《铁路常用跨度连续梁支座安装图》通桥（2009）8361二、支座垫石施工支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：1、测量复核1）支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置是否符合设计要求。

2）测量复核墩顶标高是否符合要求。

3）检查支撑垫石钢筋网的位置是否正确。

4）按照设计尺寸进行放样，用墨线准确弹出立模边线。

2、钢筋安装1）支座垫石钢筋应在钢筋加工场集中加工并绑扎成型运到施工现场后用吊车吊至墩顶安装，或将加工好在墩顶直接绑扎，与墩身钢筋形成一个整体。

2）为了保证支座垫石钢筋网不变形，应焊接、绑扎牢固，不出现部分钢筋发生位移或绑扎头松动、脱落现象。

3）支座垫石钢筋网钢筋密集，要严格按照设计图纸下料、加工、绑扎，若支座垫石锚栓孔与钢筋位置相冲突，可适当调整钢筋位置。

3、模板安装及预留孔1）支座垫石模板采用厚度为12mm的竹胶板作为面板，其背肋采用10cm ×10cm的方木进行加固。

由于支座垫石结构尺寸相对较小，其模板制作和安装相对简单。

当垫石模板安装完毕并对其标高、结构尺寸、轴线偏位等进行测量复核无误后，方可进行混凝土浇筑施工。

2）按照设计要求的标准支立垫石模板，并做到位置准确，安装牢固，模板接缝严密，不得漏浆。

3）支座锚栓预留孔采用PVC管预留，在模板安装时同时安装。

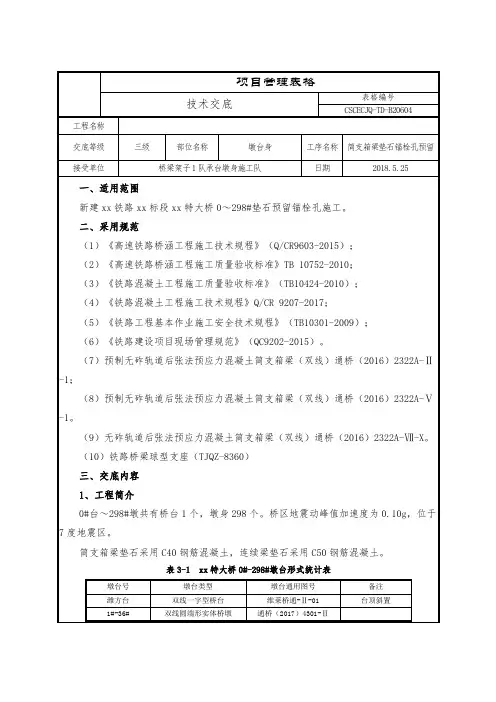

245 247 2 120-140 TJQZ-8360-4000-0.1g 247 258 11 120-140 TJQZ-8360-5000-0.1g 258 263 5 120-140 TJQZ-8360-5000-0.1g 263 265 2 120-140 TJQZ-8360-4000-0.1g 265 266 1 27.5 TJQZ-8360-5000-0.1g 266 268 2 120-140 TJQZ-8360-5000-0.1g 268 271 3 60+100+60 详见连续梁交底271 275 4 120-140 TJQZ-8360-4000-0.1g 275 299 24 120-140 TJQZ-8360-5000-0.1g简支梁支座布置示意图简支箱梁支座参数表锚栓及定位尺寸（mm）型号支座类型C1 D1 φ×L TJQZ-8360-4000-0.1g GD 420 420 55×300后，拉开排气拉杆，方便空气进入孔底，避免拔管时孔底真空作用，然后拔出预埋钢管。

支座垫石锚栓孔定位卡具模板垫石锚栓孔位置的确定：根据设计说明确定墩身上部四个支座的类型，查看TJQZ-8360图纸（Ag<0.1g），根据支座反力得出每个支座4个螺栓的相对位置关系。

详见附图：附件1：双线简支梁圆端形实体桥墩垫石预留锚栓孔示意图；双线不等跨简支梁圆端形实体桥墩垫石预留锚栓孔附件2：垫石交底附件1：本图适用于0#台～5号墩、168#墩～169#墩、170#墩～171#墩、175#墩～177#墩、181#墩～182#墩、182#墩～217#墩、220#墩～245#墩、247#墩～263#墩、265#墩～266#墩（25.5）、266#墩～268#墩之间32m简支箱梁垫石锚栓预留孔本图适用于5号墩～37#墩、39#墩～46#墩、56#墩～74#墩、76#墩～138#墩、139#墩～142#墩、146#墩～147#墩、148#墩～168#墩、275#墩～298#墩之间32m简支箱梁垫石锚栓预留孔。

垫石施工技术交底一、桥梁支撑垫石施工方法1.施工工艺施工工序为：墩顶凿毛测量放线 模板安装 浇筑垫石砼;2.施工方法1墩顶凿毛墩台顶钢筋如有锈蚀进行除锈,墩台顶混凝土用电锤进行凿毛,凿除多余浮浆,露出新鲜混凝土;2测量放线现场测量人员用全站仪放出支座垫石中心线位置,按照放样点位定出模板位置,用水准仪测量出墩顶垫石高程；现场测量完成后报工区测量部进行复核;3模板安装复核无误后经检验合格后,方可立模;模板采用竹胶板,并用方木加固保证模板四周平整、光洁,模板拼紧密;4浇筑垫石砼钢筋、模板、预埋螺栓经检查合格后,进行砼浇筑;砼采用商品砼,插入式振捣器振捣;5养护待混凝土强度达以后,即可以拆除模板;拆模过程中注意边角混凝土不能碰落;混凝土浇筑完成达到初凝后即可用草袋或草帘进行包裹洒水养生,养生时间不少于14天;3.技术要求及检验方法1支承垫石和锚栓孔技术要求支承垫石浇注采用定制钢模板,与墩身模板连接牢固,采取全桥联测和跟踪测量的方法,精确控制各墩支承垫石顶面相对和绝对标高满足设计要求;预留孔洞定位准确,固定牢固,施工时跟踪测量,施工完适时拆除模具,清理空洞,检查位置、深度,进行二次处理;预留孔洞当年不能实现架梁,需要越冬时,必须采取封闭措施,确保孔内不积水,避免冰涨破坏;施工中应确保支承垫石钢筋网及锚栓孔位置正确,垫石顶面平整,高程符合设计要求;2支承垫石和锚栓孔检验方法支承垫石顶面高程允许偏差0～-10mm,平整度不大于2mm；每孔混凝土梁一端两支承垫石顶面高差不超过5mm;各种预埋件、预留孔位置正确,无漏项;混凝土墩台允许偏差和检验方法二、桥梁支座垫石施工的质量控制措施1.支座垫石施工过程中的准确定位和标高控制1支座垫石的平面位置控制用全站仪二次放样法并用人工挂线拉尺来控制,确定支座垫石的平面位置;在墩台顶中,用全站仪把支座垫石的纵向和横向中心线放样出来;根据设计要求进行支座垫石的钢筋预埋,定位好垫石的预埋钢筋;用水准仪控制好垫石钢筋的高程,然后用点焊把垫石钢筋与墩台的钢筋笼焊接在一起,使垫石钢筋牢固不动;在检查好墩台的模板之后就可对墩台进行混泥土浇筑;待混泥土浇筑完毕凝结之后再用全站仪定出支座垫石的中心线,用钢尺按照设计图纸量出支座垫石的平面尺寸;确定每个支座垫石的平面位置;2支座垫石的高程控制根据确定好的支座垫石平面位置来安装模板,用水准仪来控制模板的顶面高程;支座垫石设计是方形并且结构尺寸较小,所以模板采用较竹胶板并用方木加固;第一次用水准仪按照设计高程定出模板的标高后,即可浇筑垫石混凝土;由于作业人员在施工过程中较难一次性就能抹平垫石表面混凝土,所以在施工中必须反复抹平垫石顶面,用水平尺反复检测整个平面是否达到水平,使垫石顶面高程符合设计要求而且保证垫石整个顶面都达到水平;为了保证同一片梁的端头相邻两个支座的水平面,必须采用水平直尺来检测,保证垫石水平达到一致;2.支座垫石施工质量控制1钢筋加工和安装质量控制支座垫石的钢筋加工要按设计图要求加工;其中一部分钢筋的安装要和墩台身钢筋一起安装;墩台顶垫石钢筋按其尺寸、间距及直径在梁外焊成一个骨架,并与墩台身钢筋焊牢,使其在砼浇筑过程中位置不动;2支座垫石砼浇筑质量控制支座垫石的钢筋较密,在浇筑砼时,可用一根扁钢绑牢在插入式振动棒上,将振动棒上的扁钢插入垫石砼内,将砼振捣密实;砼面采用二次收浆法收浆,后一次收浆应用水平仪按支座垫石设计标高监控抹平;支座垫石二次收浆结束后要及时覆盖麻包袋,用水淋面养护不少于7天,以便于及时做好养护工作;技术交底签到表。

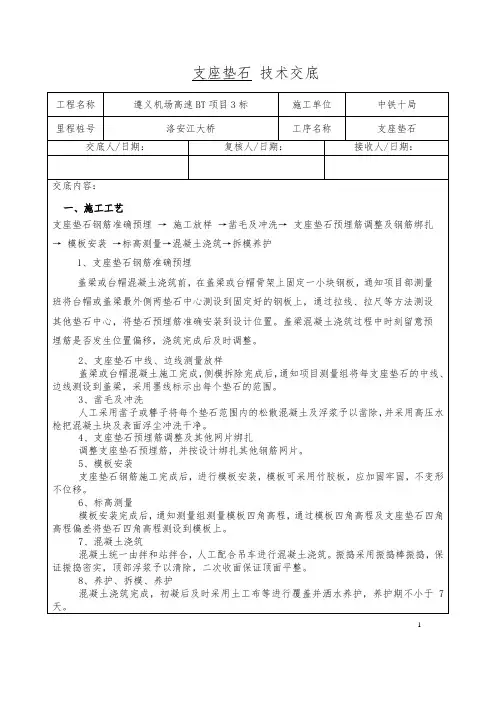

支座垫石技术交底一、施工工艺1、施工工序：墩顶凿毛—测量放线—弹线—模板安装预留锚固螺栓孔—浇筑垫石砼—拆模养护。

二、施工方法2.1墩顶凿毛墩台顶端钢筋如有锈蚀要进行除锈，凿除浮浆露出新鲜混凝土，并清理干净。

2.2测量放线现场测量人员用全站仪放出每个支座垫石的中心线位置，现场技术员必须与测量人员现场复核并签字确认。

2.3 弹线施工班组根据中心线弹出每个支座垫石的纵横向轴线，根据轴线支设垫石模板。

2.4模板安装技术人员对弹好的支座垫石边线复核无误后，方可立模。

模板采用竹胶板组合而成，保证模板四角垂直，模内光滑洁净并涂刷脱模剂，模板拼缝紧密，不得漏浆，支设牢固可靠，正确设置预留锚栓孔（预留锚栓孔可采用PVC管），测量队负责提供基准点，技术员负责测量顶面高程。

3、浇筑垫石混凝土3.1、支座垫石混凝土强度为C50级。

试验室人员控制好混凝土塌落度及和易性。

3.2、浇筑前清除模板内杂物，检查模板底部有无缝隙，保证浇筑时不漏浆，用振捣棒振捣，做到不漏振、不过振。

浇筑过程中检查预留锚栓孔位置并随时纠正。

3.3、混凝土浇筑完成后控制好顶面高程，施工队必须配置水平靠尺，顺桥向、横桥向对角各检测两点，顶面四角高差控制1mm内，保证垫石顶面平整，需进行二次收面，技术员全程控制垫石顶面高程。

3.4、砼达到一定强度后拆除模板，拆除时不许用撬棍等用具损坏垫石，拆除后的垫石必须棱角分明，表面密实，如有麻面及时修饰。

拆完后洒水并用塑料薄膜包裹养护，四周缠紧。

三、控制要点1、凿毛不留浮碴。

2、预留锚栓孔位置必须准确，浇筑时经常检查位置有无偏移，并做好调整。

3、每个垫石浇筑完成后必须检查表面是否平整、高程是否满足规范要求。

4、各项目允许偏差：支座垫石顶面高程±2mm；顶面四角高差1mm；预埋件位置5mm；轴线偏位纵横向5mm；断面尺寸±5mm。

四、安全文明施工1、施工前认真检查作业环境：爬梯、跳板、临边防护是否牢固可靠，发现不安全因素，必须纠正后方准进行操作。
