垫石施工技术交底书
第一章前言
近年来，垫石施工技术在建筑行业中得到了广泛应用，成为了地面铺装的重要工艺之一。
本文档旨在对垫石施工技术进行详细介绍和交底，确保施工人员能够准确理解和掌握该技术，使施工工作能够按照预期顺利进行。
第二章施工前的准备工作
2.1 现场勘察
在进行垫石施工前，必须对施工现场进行仔细的勘察，评估地面的情况，包括地势、土壤类型、排水情况等。
根据勘察结果，制定对应的施工方案，确保施工过程中不会出现问题。
2.2 材料准备
垫石施工所需要的材料一般包括透水性好的砾石、砂石、填料等。
在施工前，要仔细检查材料的质量和规格，保证其符合要求，并且数量充足。
同时，还要做好材料的存放和管理工作，防止材料受潮或遭受损坏。
第三章施工工艺及步骤
3.1 地面准备
在进行垫石施工前，必须对地面进行彻底的清理和处理。
清除地面上的杂物和污垢，确保地面干净整洁。
对于有一定高低差的地面，还需要进行修整，使其平整，以便进行后续的施工工作。
3.2 基础处理
根据地面的情况，进行基础处理工作。
包括填砂、砂浆垫层、水泥砂浆底层等，以提供一个稳固的基础。
在进行基础处理时，务必确保每一步工作的质量，防止基础不牢固导致整个铺装的失效。
3.3 石材铺设
将准备好的石材按照设计要求进行铺设。
在铺设石材之前，先要对石材进行检查，确保其质量和尺寸规格符合要求。
在铺设过程中，要注意保持石材之间的间隙一致，并使用适当的胶黏剂固定石材，以提高整个铺装的稳固性。
3.4 石材压实。

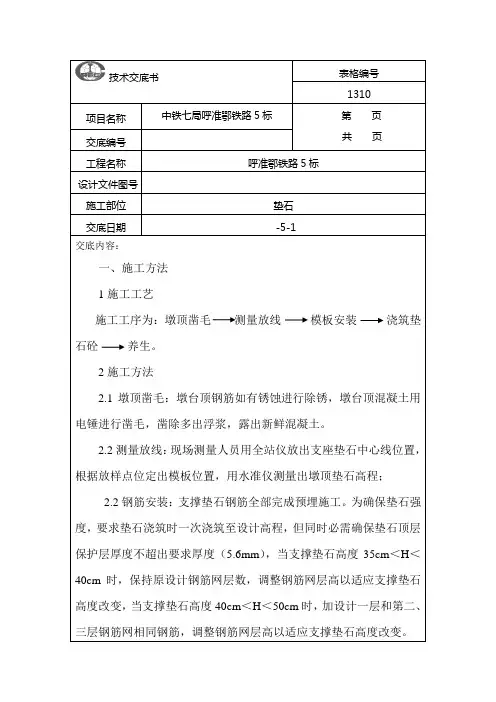

表格编号技术交底书
1310
项目名称中铁七局呼准鄂铁路5标第页
共页
交底编号
工程名称呼准鄂铁路5标
设计文件图号
施工部位垫石
交底日期-5-1
交底内容：
一、施工方法
1施工工艺
施工工序为：墩顶凿毛测量放线模板安装浇筑垫石砼养生。
2施工方法
2.1墩顶凿毛：墩台顶钢筋如有锈蚀进行除锈，墩台顶混凝土用电锤进行凿毛，凿除多出浮浆，露出新鲜混凝土。
2.2测量放线：现场测量人员用全站仪放出支座垫石中心线位置，根据放样点位定出模板位置，用水准仪测量出墩顶垫石高程；
2.2钢筋安装：支撑垫石钢筋全部完成预埋施工。
为确保垫石强度，要求垫石浇筑时一次浇筑至设计高程，但同时必需确保垫石顶层保护层厚度不超出要求厚度（5.6mm），当支撑垫石高度35cm＜H＜40cm时，保持原设计钢筋网层数，调整钢筋网层高以适应支撑垫石高度改变，当支撑垫石高度40cm＜H＜50cm时，加设计一层和第二、三层钢筋网相同钢筋，调整钢筋网层高以适应支撑垫石高度改变。
新垫石施工技术交底一、前期准备工作：1.根据设计要求，清理施工区域，将垃圾、土壤等杂物清除干净。
2.对施工区域进行测量，并制定好施工方案。
确定垫石的种类、厚度和铺设方式等。
3.准备施工所需的工具和材料，包括垫石、胶粘剂、水泥、砂浆等。
二、施工步骤：1.将垫石从储存区域搬运到施工区域，并按照设计要求摆放好。
2.清理垫石表面的灰尘和污物，确保垫石表面干净。
3.制作胶粘剂，按照规定的比例将水泥和砂浆混合均匀，形成胶状物。
4.将胶粘剂均匀的涂抹在垫石的背面。
5.将涂抹了胶粘剂的垫石放置在施工区域，并用脚下压实。
6.使用水平仪来调整垫石的水平度，确保每块垫石的水平度一致。
7.使用水泥砂浆来填补垫石之间的缝隙，确保垫石之间的接缝紧密。
8.检查每块垫石是否牢固，如有松动的情况，及时进行修复。
9.施工完毕后，清理施工区域，将工具和材料整理妥当。
三、施工注意事项：1.施工过程中，要避免危险因素的存在，确保施工人员的人身安全。
2.施工现场要保持整洁，避免垃圾和材料堆放乱七八糟，造成施工过程的混乱和安全隐患。
3.严格按照设计要求来进行施工，确保垫石的种类、厚度和铺设方式等与设计要求一致。
4.施工过程中，要严格按照胶粘剂的比例来调配，确保胶粘剂的黏合性和均匀性。
5.施工时要留意环境温度和湿度，避免影响胶粘剂的黏合效果。
6.施工前要对垫石进行充分的检查，如有质量问题，及时更换。
7.施工完毕后要对施工质量进行验收，确保垫石的质量符合设计要求。
8.施工完毕后，要对施工区域进行清理，并保持施工现场整洁。
以上为新垫石施工技术交底，希望施工人员能够按照以上步骤和注意事项进行施工，保证施工质量和人身安全。
如有问题，请及时向相关负责人提出。

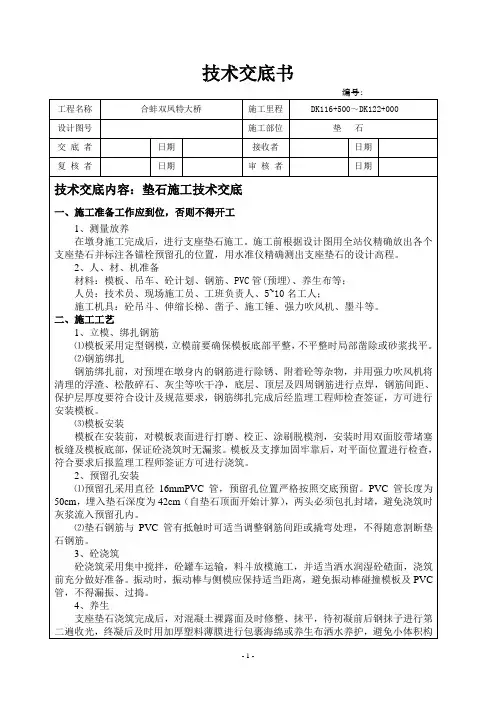

技术交底书施工单位：中铁一局集团有限公司郑徐客运专线指挥部第三分部编号：工程名称虞城特大桥工程部位垫石施工里程DK219+355.945~DK230+599.785主要内容垫石施工技术1、测量放样支承垫石表面高程以及支座锚栓孔平面位置要求精度高，所以对测量的精度要求更高。
在墩身混凝土浇筑前，要求测出墩身纵横向中心轴线，并在墩身模板上做明显的、准确的、固定的标志。
在墩身混凝土施工工程中，经常测量标志点，检查模板是否变形或发生位移。
在墩身混凝土浇筑到操作空间底部时，进行墩身纵横向中心轴线检查，合格后进行支承垫石钢筋网片安装。
特别注意不等跨墩横向垫石中心线距横向桥墩中心线有10cm 纵向偏心距，偏徐州或者偏郑州方向每次放样时仔细核对图纸，分别作“偏徐州10cm”或“偏郑州10cm”的标记，最后利用墩身纵横向中心线通过绷线法和尺量确定钢筋网片、预留支座锚栓孔的平面位置。
2、支座锚栓孔的预留（1）支座锚栓预留孔采用PVC管预留，在顶帽施工安装支承垫石钢筋网片时同时安装。
（2）预留孔洞定位必须准确，安装必须牢固。
在墩顶混凝土浇筑和振捣过程中，要频繁地检查PVC管的位置，如果发生偏移要及时调整。
在墩顶混凝土初凝前，要再次检查预留孔的平面位置和深度，如果不符合要求及时调整。
（3）支承垫石混凝土施工前，再次检查预留孔平面位置与深度，如果不符合要求必须先处理合格后才能浇筑支承垫石混凝土。
在支承垫石混凝土初凝前，要再次检查预留孔的平面位置和深度，如果不符合要求及时调整。
满足规范要求后适时拆除模具，清理空洞，检查位置、深度，进行二次处理。
（4）预留孔洞当年不能实现架梁，需要越冬时，必须采取封闭措施。
确保孔内不积水，避免冰胀破坏。
3、支承垫石钢筋网的制作与安装（1）支承垫石钢筋网在钢筋加工厂加工成型，用汽车运至现场后用吊车吊至墩顶安装，保证和墩身钢筋形成一个整体。
运输过程中在汽车中安置固定架，避免在汽车行使过程中，钢筋网片发生晃动、碰撞，保证网片不变形、不出现部分钢筋发生位移或扎头松散、脱落。
垫石施工技术交底书摘要：本文档旨在对垫石施工技术进行详细的交底，以确保施工人员能够正确、高效地进行垫石工作。
通过本文档，施工人员将了解垫石施工的基本要求、材料选用、施工准备和具体操作步骤等内容，以提高工作质量，确保施工安全。
一、技术要求1. 垫石施工应符合相关规范和标准的要求，确保垫石稳定、牢固，能够满足设计和使用要求。
2. 施工过程中要注意工艺流程和施工工序的严格控制，确保工作按计划进行。
3. 施工人员要具备相应的职业技能和安全意识，做好个人防护，确保施工过程安全。
二、材料选用1. 垫石所用材料应符合相关标准要求，具有足够的强度和抗压能力。
2. 垫石选用的材料应具有良好的耐久性和抗老化能力，以确保垫石的长期稳定性。
3. 垫石材料的尺寸、形状和厚度应根据设计要求进行选择，确保施工质量。
三、施工准备1. 在进行垫石施工前，要进行现场勘测和测量，确保施工的准确性和规范性。
2. 需要准备相应的施工工具和设备，如铲子、锤子、水平仪等，以便进行施工操作。
3. 施工人员要了解现场的环境条件和可能的风险，做好施工前的安全预控措施。
四、施工操作步骤1. 清理和平整基础：先清理基础表面的杂物和泥土，保证基础平整无碎石等障碍物。
2. 填充垫石材料：用选定的垫石材料填充基础，按照设计要求进行分层填充，每层均匀、压实。
3. 压实垫石材料：利用压路机或手动压实工具对垫石材料进行均匀压实，确保垫石的密实性。
4. 整平和调整：使用水平仪等工具对垫石进行整平和调整，确保垫石表面水平稳定。
5. 保护和维护：对垫石进行保护和维护，及时清理杂物和雨水，保持垫石的稳定性和使用寿命。
五、安全注意事项1. 施工人员要严格遵守施工安全规范，穿戴好安全防护用品，如安全帽、防滑鞋、手套等。
2. 施工过程中要注意周围的安全环境，确保不会影响到他人的正常工作和生活。
3. 施工人员要了解和遵守应急预案，能够在紧急情况下迅速、有效地处理突发事件。
六、施工质量检查1. 施工结束后，要进行垫石的质量检查，包括垫石的平整度、密实度和稳定性等指标。
施技-20-1工程名称丁家沟公铁分离式立交桥分部工程垫石、支座交底项目垫石施工、支座安装图纸名称、图号见表格1、工期及主要工作量；构造、尺寸、限界要求：数量：4个左幅10、左幅12、右幅12、右幅14尺寸：见图纸2、主要设备、材料、构件的型号、规格和质量要求：满足现场施工要求3、技术要求和质量标准：见附页4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：施工程序：墩顶砼凿毛—钢筋绑扎—模板安装—支座下预埋钢板安装--支座安装（焊接）施工方法：见附页安全措施：见附页见附图交底人姓名职务时间接底人姓名职务时间注：此表写不下可用附页。
如质量、安全措施注意事项写不下用施技20-2填写。
交底内容：一、测量放线垫石精确放样，确定垫石四角点位置，测定高程。
二、垫石施工施工方法及注意事项：垫石精确放样完成后，对墩顶部分进行凿毛处理，并用空压机将碎渣清除。
因垫石部分钢筋已在墩身施工时预埋，再将剩余部分钢筋绑扎完成。
根据垫石放样及尺寸大小，安装垫石模板。
支座下预埋钢板安装，在垫石砼施工前将钢板顶面标高按垫石顶设计标高控制，将其固定好后，进行40混凝土施工，注意砼振捣质量。
三、支座安装垫石顶部安装连续梁永久支座。
支座安装时在垫石预埋的铁板上进行焊接安装。
四、安全措施1、进入施工现场作业的施工作业人员必须按规定佩带好劳动保护用品。
2、操作人员必须按本工种安全技术操作规程进行作业。
3、高空作业必须做好高空防范措施，如安全带、安全帽等。
4、吊装作业时，吊车作业半径内不得站人或进行其他的工作。
地面作业人员必须佩带安全帽。
5、做好班前安全教育，班后总结工作。
五、质量措施1、钢筋的制作及绑扎，支座安装等要严格按图纸施工，其他预埋件均应满足规范要求。
2、支座安装应注意标高及支座方向控制，设专人检查，以免造成返工。
3、混凝土浇筑时，应注意混凝土的浇筑速度及浇筑质量，防止漏振、蜂窝、麻面等现象发生。

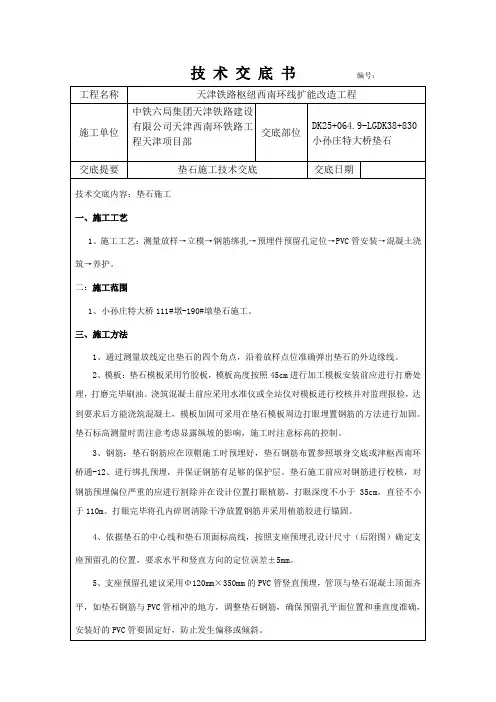

垫石施工技术交底书交底单位：中铁四局宁波铁路枢纽新建北环线工程项目经理部第四架子队编号：工程名称甬江左线特大桥设计文件图号施工部位支撑垫石交底日期技术交底内容：1．交底范围适用于本管段内甬江左线特大桥主桥（P6#-P10#墩）支承垫石施工。
2.设计概况管段所有垫石设计高度均为0.35m，设计均采用C50混凝土，具体尺寸详见相关施工图纸。
3.工艺流程垫石凿毛施工点位放样及高程测量钢筋加工钢筋绑扎模板加工模板及预埋件安装、标高交底预埋件制作砼试块制作垫石混凝土浇筑抹面、收光及预留孔检查拆模及养生4．施工要求4.1垫石凿毛用空压机对垫石预埋钢筋外扩5cm范围内墩帽顶面混凝土进行凿毛，凿毛要充分、彻底，凿除混凝土表面浮浆，露出新鲜粗骨料。
凿毛作业时注意对预埋钢筋的保护，并保证预留孔深度40cm。
4.2测量放线测量技术员用全站仪放样墩身十字线及垫石轮廓线控制点，并用仪器测量出墩顶垫石高程控制点，并下发标高交底。
根据放样控制点及时用墨线弹出控制线，定出模板边线及预埋件安放位置。
注意点位标记及施工墨线必须清晰醒目，并注意保护，便于复核。
4.3钢筋制安及预埋件安装严格按钢筋交底数量、型号及长度尺寸下料，并按要求制作弯钩及绑扎等。
根据垫石轮廓线及标高交底，严格控制钢筋保护层厚度。
垫石钢筋如与预留孔位置冲突，可适当调整钢筋间距，务必保证预留孔埋设精度。
4.4预留孔设置预留孔采用直径20cm钢管或PVC管制作预埋件，P7#墩支座地脚螺栓预留孔有效深度为50cm，其余各墩有效深度为45cm（从垫石混凝土顶面竖直往下量）。
预埋件两端需有效密封，内部不能被混凝土及砂浆填充。
预埋件需有效固定且保证垂直度。
预留锚栓孔深度和直径误差为0～+20mm，预留锚栓孔中心及对角线位置偏差不得超过2mm。
钢管预埋件需倒用，混凝土初凝后需及时转动并适时拔出钢管，注意转动及拔出时机，防止缩、塌孔，且保证钢管外侧混凝土不受损坏。
预埋PVC管时，需在支座安装前凿除，孔内不得预留残渣及其他杂物，保证清洁。
一、交底对象现场管理人员、操作班组、作业人员二、交底时间年月日三、交底内容1. 施工前的准备工作（1）了解工程概况，熟悉垫石作业的施工工艺、施工方法及质量要求。
（2）对施工人员进行技术交底，确保施工人员掌握垫石作业的相关技术要求。
（3）施工前，对施工现场进行安全检查，确保施工环境符合安全要求。
2. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。
（2）施工前，对垫石材料进行验收，确保材料质量合格。
（3）施工过程中，严格按照操作规程进行施工，不得擅自改变施工工艺。
（4）施工人员不得酒后作业，确保施工安全。
（5）施工现场严禁吸烟、动火作业，防止火灾事故发生。
3. 高处作业安全措施（1）高处作业人员必须佩戴安全带，并系好安全绳。
（2）高处作业平台应设置安全防护栏，防止人员坠落。
（3）高处作业时，应确保作业区域下方无人员通过。
（4）高处作业人员应定期进行体检，确保身体条件符合高处作业要求。
4. 机械设备安全操作（1）机械设备操作人员必须经过培训，取得操作资格。
（2）操作前，检查机械设备是否完好，发现故障及时报修。
（3）操作过程中，严格按照操作规程进行，不得擅自改变操作方法。
（4）机械设备作业区域应设置警示标志，防止非操作人员进入。
5. 施工现场安全管理（1）施工现场应设置安全警示标志，明确警示内容。
（2）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。
（3）施工现场应定期进行安全检查，发现问题及时整改。
（4）施工现场应建立健全安全管理制度，确保施工安全。
四、签字确认（1）施工负责人签字确认。
（2）现场管理人员签字确认。
（3）操作班组签字确认。
（4）作业人员签字确认。
五、交底总结本次安全技术交底已对垫石作业的安全技术要求进行了详细讲解，施工人员应认真遵守各项安全规定，确保施工安全。
如有疑问，请及时向现场管理人员咨询。
施工负责人：________现场管理人员：________操作班组：________作业人员：________年月日。
