实验一 继电接触器控制常用线路实验

继电接触器操控电路_继电器操控沟通接触器_继电器与接触器操控电1.试剖析如图所示电路的作业原理（图中只画出了操控电路）。

该电路是电动机既能点动又能连续作业的操控电路。

当按下主张按钮时，的常闭触点先断开，堵截了自锁电路，使自锁电路不起作用。

当SB2的常开触点闭合后，接触器KM线圈通电，KM主触点闭合，电动机作业。

一旦开释SB2，则常开触点先断开，使KM线圈失电，电动机停转，KM自锁触点断开，堵截自锁电路，这时SB2常闭触点即便闭合，KM线圈也不能通电。

所以SB2只能用作点动操控。

操控电动机连续作业的是主张按钮SB3。

按下SB3，接触器KM线圈通电，KM主触点闭合，电动机作业，自锁触点KM闭合，与SB2的常闭触点一同将SB3短接，起到了自锁作用，可使电动机连续作业。

2.在如图所示的正回转操控电路中有多处差错，请指犯差错并阐明应怎样改正。

（1）主电路中接触器KMR的C相主触点的电动机一端错接在A相，应改接到C相热继电器的上方。

不然接触器KMR 合上时，将构成B、C相间短路。

（2）操控电路的电源端均应接在接触器主触点的上方，不然接触器未合上时操控电路亦无法接通。

别的，操控电路电源端应跨接在恣意两相的电源线上，如两头都接在同一相上，则操控电路不能作业。

(3)回转主张按钮SBR的电源端应接到连续按钮SB1的右端，不然SB1按下时，回转操控电路不起操控作用。

(4)正转主张按钮SBF应与正转自锁触点KMF并联，原线路中未加正转自锁触点KMF，应予补上。

不然正转时只能点动。

(5)回转主张按钮SBR所并联的自锁触点应为KMR，而不是KMF，应予改正。

(6)正转及回转操控电路中的常闭互锁触点用反了，即在KMF线圈中应串联KMR的互锁触点，在KMR的线圈中应串联KMF的互锁触点，不然接触器线圈将无法通电。

3.有两台三相鼠笼式异步电动机，由一组启停按钮操作，但恳求榜首台电动机主张后第二台电动机能延时主张。

画出契合上述恳求的操控电路，并简述其作业进程。

实验五继电器接触器控制电路一、实验目的1、了解三相异步电动机的结构，熟悉其使用方法；2、了解基本控制电器的主要结构和动作原理，掌握其在控制电路中的作用；3、掌握几种典型控制环节。

4、培养连接、检查和操作控制电路的能力。

二、预习要求1、预习有关低压电器和继电接触控制的有关知识。

2、看懂电动机的正反转控制电路，了解各触点及其它元件的作用。

3、了解实验设备、低压电器型号及使用方法。

三、实验内容及步骤1、三相异步电动机的认识与检查（1）从外观上熟悉三相异步电动机的基本结构形式；观察电动机上的铭牌数据；根据实验室电源等级，判断电动机的额定接线方法应是△形接法还是Y形接法。

（2）观察和熟悉接触器、热继电器、时间继电器、按钮等电器的主要结构，分清各种触点、控制线圈、发热元件的接线插孔及面板符号。

2、三相异步电动机的直接启动控制（1）图5-1为电动机直接启动电路图，按图接线。

先接主回路，后接控制电路。

（2）检查接线是否有误，对照原理图，按接线顺序复查一遍。

检查无误后，合上电源刀闸开关Q，按下启动按钮SB2，待电机达到稳定转速后，按动SB1停车，观察接触器和电机的工作情况。

如果发现电动机或接触器声音异常，应立即关闭总电源，然后分析故障原因。

3、三相异步电动机的正、反转控制按图5-2所示接好实验控制线路图，检查方法同上。

一定要确保主电路正确无误，然后才可合闸实验。

依次按下正转、停止、反转、停止按钮，观察接触器的工作情况和电动机转向的变化。

4、在实验3的基础上加机械互锁，实现不停车可以直接反转。

5、设计型实验（选做）——三相异步电动机的周期性往复启停控制画出主电路和控制电路，交与老师审查后方可进行实验。

控制功能要求：一台三相异步电动机，按启动按钮电机启动，转动5s后自动停止，停止7s后又自动启动，如此反复运行，直到手动停止为止。

用一个60W/220V的灯泡指示电机的运行。

四、注意事项1、首先要认清接线板上线圈、触点的符号和端子，再进行接线，以防短路；2、必须遵守“先接线，后合闸”和“先拉闸，后接线”的安全操作规则；3、启动电动机时，密切注视电动机工作是否正常，若发现电动机有“嗡嗡”声或不转等异常现象，应马上拉闸，排除故障。

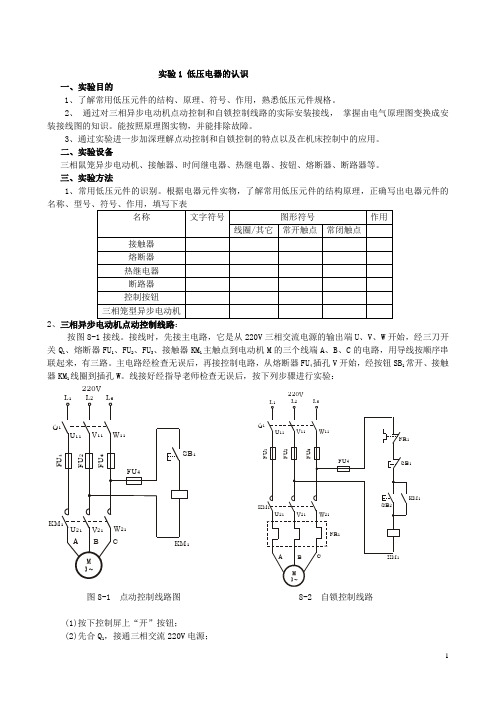

实验1 低压电器的认识一、实验目的1、了解常用低压元件的结构、原理、符号、作用，熟悉低压元件规格。

2、 通过对三相异步电动机点动控制和自锁控制线路的实际安装接线， 掌握由电气原理图变换成安装接线图的知识。

能按照原理图实物，并能排除故障。

3、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

二、实验设备三相鼠笼异步电动机、接触器、时间继电器、热继电器、按钮、熔断器、断路器等。

三、实验方法1、常用低压元件的识别。

根据电器元件实物，了解常用低压元件的结构原理，正确写出电器元件的名称、型号、符号、作用，填写下表2、三相异步电动机点动控制线路：按图8-1接线。

接线时，先接主电路，它是从220V 三相交流电源的输出端U 、V 、W 开始，经三刀开关Q 1、熔断器FU 1、FU 2、FU 3、接触器KM 1主触点到电动机M 的三个线端A 、B 、C 的电路，用导线按顺序串联起来，有三路。

主电路经检查无误后，再接控制电路，从熔断器FU 4插孔V 开始，经按钮SB 1常开、接触器KM 1线圈到插孔W 。

线接好经指导老师检查无误后，按下列步骤进行实验：图8-1 点动控制线路图 8-2 自锁控制线路(1)按下控制屏上“开”按钮；(2)先合Q 1，接通三相交流220V 电源；Q 23220V1Q 1220V1KM 1(3)按下启动按钮SB 1，对电动机M 进行点动操作，比较按下SB 1和松开SB 1时电动机M 的运转情况。

3、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。

按图8-2接线。

检查无误后，启动电源进行实验：(1) 合上开关Q 1，接通三相交流220V 电源；(2) 按下起动按钮SB 2，松手后观察电动机M 运转情况；(3) 按下停止按钮SB 1，松手后观察电动机M 运转情况。

4、三相异步电动机既可点动又可自锁控制线路：按下控制屏上“关”按钮切断三相交流电源后，按图8-3接线，检查无误后通电实验： (1) 合上Q 1接通三相交流220V 电源；(2) 按下起动按钮SB 2，松手后观察电机M 是否继续运转；(3) 运转半分钟后按下SB 3，然后松开，电机M 是否停转；连续按下和松开SB 3，观察此时属于什么控制状态；(4) 按下停止按钮SB 1，松手后观察M 是否停转。

实验十二三相异步电动机的继电—接触器控制
一. 实验目的
1．掌握三相异步电动机的结构及工作原理。

2．熟悉各种控制电器的主要结构及使用方法。

3．学会三相异步电动机的点动、自锁控制。

二. 实验仪器与设备
DGJ—2型电工技术实验装置1台
三. 实验原理
1．三相异步电动机的使用
①三相异步电动机的结构
定子：定子铁心、定子绕组、机座。

转子：转子铁心、转轴、鼠笼式转子绕组、风扇等
②三相电动机的铭牌
三相电动机的额定值标记在电动机的铭牌上（铭牌上的额定值是正确使用电动机的主要依据，在实验之前必须熟悉它的意义）。

③三相异步电动机的工作原理
a.在空间互隔120o有规律地排列的三相绕组通入三相交流电时，在空间会出现旋转磁场（转向由三相绕组在铁心中排列顺序的方向来决定）。

b.由于转子与旋转磁场之间有相对运动，所以在转子导体上产生感应电流，此感应电流与旋转磁场相互作用产生电磁转矩，使转子沿旋转磁场的方向转动。

2．常用的几中控制电器
①按钮：按钮是一种简单的开关，用来控制电路的接通和断开。

②接触器：利用电磁力使触头动作的自动开关，常用于接通或断开主电路及其控制电路。

③继电器：电流继电器、热继电器和时间继电器。

3．电动机的基本控制电路
①点动控制电路
②自锁控制电路
四.实验内容与步骤
图12.0点动控制
图12.1自锁控制
五. 注意事项。

一、实习目的本次实习的主要目的是通过对继电接触器控制系统的学习与实践，了解继电接触器的基本原理、组成和功能，掌握其操作方法，并能独立设计简单的控制电路，为今后的实际工作打下基础。

二、实习时间与地点实习时间：2021年X月X日至2021年X月X日实习地点：XX大学电气工程实验室三、实习内容1. 继电接触器基本原理及组成通过学习，我们了解到继电接触器是一种自动化的控制电器，主要由铁心、线圈、触点等部分组成。

当线圈通电时，铁心产生磁性，吸引衔铁，使触点闭合或断开，从而实现对电路的控制。

2. 继电接触器的操作方法实习过程中，我们学习了继电接触器的操作方法，包括：（1）检查继电接触器的线圈电压是否正常；（2）检查触点是否接触良好；（3）检查继电接触器的接线是否正确；（4）操作继电接触器，观察其工作状态。

3. 控制电路的设计与实现在掌握了继电接触器的基本原理和操作方法后，我们尝试设计了一个简单的控制电路，实现对电动机的正反转控制。

具体步骤如下：（1）确定控制要求：要求实现对电动机的正反转控制，并具备短路、过载和零压保护等功能；（2）选择合适的继电接触器：根据电动机的额定电流和电压，选择合适的继电接触器；（3）绘制电路图：根据控制要求，绘制出电动机正反转控制电路图；（4）接线：根据电路图，将继电接触器、电动机、按钮等元件连接起来；（5）调试：检查电路接线是否正确，通电后观察电动机的正反转控制是否正常。

4. 实习总结通过本次实习，我们掌握了以下知识和技能：（1）继电接触器的基本原理、组成和功能；（2）继电接触器的操作方法；（3）简单的控制电路设计；（4）电动机的正反转控制。

四、实习体会1. 继电接触器控制系统在工业生产中有着广泛的应用，通过本次实习，我们认识到其在生产过程中的重要性。

2. 实习过程中，我们学会了如何分析控制要求、选择合适的继电接触器、绘制电路图、接线等，为今后的实际工作打下了基础。

3. 在实习过程中，我们遇到了一些问题，如电路接线错误、继电接触器故障等，通过查阅资料、请教老师，我们成功解决了这些问题，提高了自己的实践能力。

实验一接触器、继电器控制实验一.实验目的1 、了解接触器、继电器、按扭、开关等元件的功能特点，掌握其工作原理及接线方法；建立继电器、接触器断续控制的基本观念，实践基本的机电传动线路；2 、学会异步电动机直接启动控制线路的接线方法；3 、学会异步电动机正反转控制线路的接线方法；4 、学习异步电动机的星角变换启动电路。

二.实验设备1、DT31继电器－接触器控制模块1套；异步电动机选择D21；2、机电传动实验基础平台1套3、公用示波器，万用表两套三.实验要求1、对接触器、热继电器、开关、按扭的外观和功能进行认识，可以通过简单的电路来测试其功能，借助示波器、完用表或其它指示工具来加深直观认识2、按照电动机正反转控制电路接线，组成实际控制电路，并通电试运行，通电时要注意安全，以防触电。

3、按照电动机星角变换控制电路接线，组成实际控制电路，并通电试运行，通电时要注意安全，以防触电。

四.实验步骤1、分别用继电器、接触器、按钮开关、热继电器、时间继电器构成独立功能的电路观察，这些元件的工作方式和外部要求；2、按照电动机正反转控制电路图连线；3、完成接线后，对现接线图检查有无错误，通电试运行；4、观察电路是否按照设计意图运行；5、线路断电并拆线，恢复现场；6、按照电动机星角变换控制电路图连线；7、完成接线后，对现接线图检查有无错误，通电试运行；8、观察是否按照星角接线的设计规则运行，通过电流表观察启动瞬间电流值，比较星形和角形的电流值大小，体会角形电机采用星形启动的意图五.实验原理图1、异步电动机机正反转接线原理图在空载情况下，接通电源，调节三相电源逐渐升压至额定电压，按下正向起动按钮SB3，使电机成正向启动运行，经过一定时间后，按下按钮SB1停机，然后按动反向启动按钮SB2。

观察电机的旋转方向是否发生变化。

注意：在试验过程中，试观察电机的完全静止和残余速度较大的情况下切换旋转方向，其瞬间电流值的差异2、异步电动机星角变换接线原理图在空载情况下，接通电源，调节三相电源逐渐升压至额定电压，按下起动按钮，使电机成Y接法起动，经过一定时间的延时自动切换成△接法正常运行，整个起动过程结束。
