继电器接触器控制分析

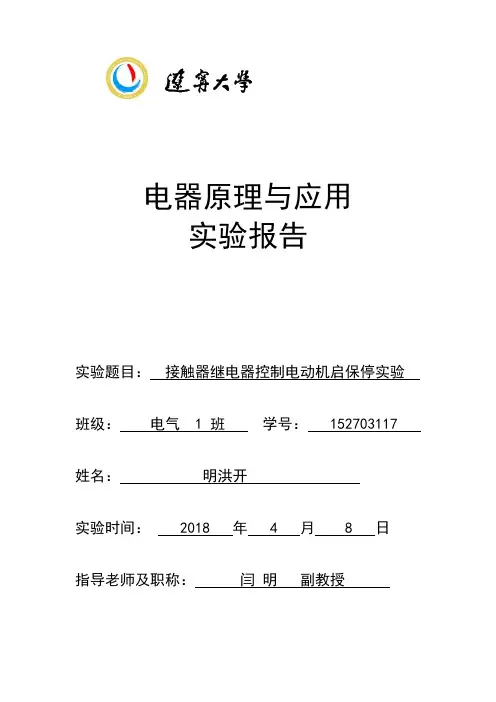

电器原理与应用实验报告实验题目：接触器继电器控制电动机启保停实验班级：电气 1 班学号： 152703117 姓名：明洪开实验时间： 2018 年 4 月 8 日指导老师及职称：闫明副教授一、实验目的掌握用接触器和继电器控制三相异步电动机的启动、保持和停止的原理及接线方式。

二、实验设备THPDQ-1型电器测试与控制技术综合实验平台。

三、实验原理图四、实验内容及步骤a.接触器继电器控制电动机的组成以及对应的符号：低压电磁式接触器主要有断路器、熔断器、接触器等三部分组成，其中断路器用QF表示、熔断器用FU表示、接触器用KM表示，特别强调SB2为常开开关，SB1E为常闭开关，FR为热继电器，图中所示为常闭触点热继电器。

b.实验步骤：1.按照实验电路图将各个部分的导线接好.2.合上断路器QF.3.合上常开开关SB2.c.实验现象安上述实验步骤操作后，会发现接触器KM自动合闸，电机启动正转（规定一个方向为正转，另一个方向即为反转）。

五、实验原理分析将断路器QF合闸、闭合常开开关SB2E后，电路导通，有电流流过、当电流通过接触器KM线圈之后，因为通电线圈会在周围产生磁场，将KM闭合。

之后将SB2E断开，线路仍然导通，有电流流过接触器KM线圈，故KM仍然闭合，因此电机启动正转。

六、实验中遇到的问题及解决方法问题：没有区分好常开、常闭开关，导致SB2没有闭合，线路不导通，继而没有电流流过，KM没有实现自动闭合。

解决方法：检查各线路部分故障，逐个排除。

七、实验总结通过这次实验，通过对长动控制电路的实际应用对其有了更深刻的理解，掌握了该类控制电路的设计连接和操作，为日后的独立设计工作打下了基础。

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min 时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。

2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。

4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K 和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

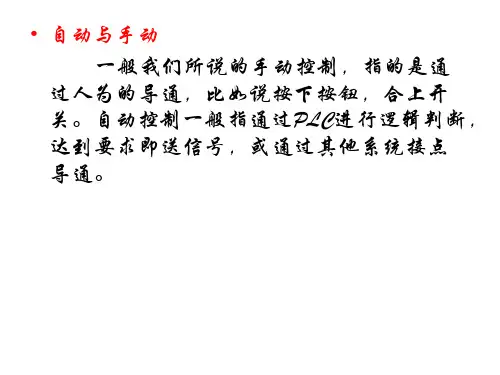

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。

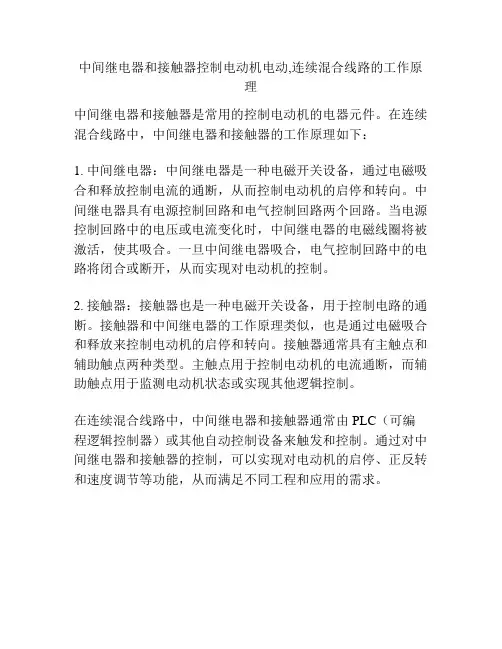

接触器和中间继电器控制电动机混合线路工作原理分析
中间继电器和接触器控制电动机连续与点动混合线路的工作原理如下：
首先，我们来看看接触器的工作原理。

接触器是一种通过电磁铁驱动触点闭合和断开来实现电路控制的电器。

当线圈通电后，线圈产生磁场，使铁芯产生吸力，带动触点闭合。

当线圈断电后，铁芯失去吸力，触点就会断开。

因此，接触器可以用于接通和断开电路。

接下来，我们来看看中间继电器的工作原理。

中间继电器是一种控制继电器，它通过线圈的电流强弱来动作。

当线圈通电时，中间继电器会产生磁力，将触点吸合，从而使电路导通。

当线圈断电时，磁力消失，触点断开，电路也随之断开。

在混合线路中，接触器和中间继电器共同作用来控制电动机的连续和点动。

当按下点动按钮时，接触器的线圈通电，触点闭合，电动机开始运转。

同时，中间继电器的线圈也通电，但它的触点并没有闭合，因此电动机不会持续运转。

当松开点动按钮时，接触器的线圈断电，触点断开，电动机停止运转。

而中间继电器的线圈仍然通电，它的触点仍然处于断开状态。

当按下连续按钮时，接触器和中间继电器的线圈都通电。

接触器的触点闭合，电动机开始运转。

同时，中间继电器的触点也闭合，形成一个自锁电路。

这样，即使松开连续按钮，电动机也会继续运转。

总的来说，中间继电器和接触器控制电动机连续与点动混合线路的工作原理是通过接触器和中间继电器的相互作用来控制电动机的
运转状态。
