单相三相导轨电能表说明书

三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。

本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。

一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。

外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。

电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。

电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。

二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。

电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。

通过采集这两个参数，电能表可以计算出电能消耗的具体数值。

三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。

这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。

用户可以根据具体情况进行合理设定，以满足实际需求。

四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。

同时还需要保证设备与电路的接地连接牢固可靠。

2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。

3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。

用户可以通过数字显示部分查看电能消耗的具体数据。

4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。

如发现异常情况应及时处理，以避免对设备的损害。

第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。

本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。

一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

导轨三相式电能表1. 介绍导轨三相式电能表是一种用于测量三相交流电能消耗的仪器。

它广泛应用于工业、商业和住宅领域，用于计量电能，帮助用户了解用电情况并实现节能管理。

2. 原理导轨三相式电能表基于法拉第定律和洛伦兹力原理。

当通过导轨电流时，产生的磁场与磁场感应线圈中的磁场相互作用，产生一个力矩。

该力矩使得铝片转动，转动角度与通过导轨的电流成正比。

3. 结构导轨三相式电能表由以下部分组成： - 外壳：通常由塑料材料制成，具有良好的绝缘性能和机械强度。

- 显示屏：用于显示当前使用的电能数据，如功率、功率因数等。

- 输入端子：连接到待测电路中的导线。

- 磁场感应线圈：产生一个与通过导线的电流成正比的磁场。

- 铝片：受到磁场感应线圈产生的力矩作用而转动。

4. 工作原理当通过导线的电流通过感应线圈时，感应线圈中的磁场会与导线中的磁场相互作用。

根据洛伦兹力原理，该相互作用会产生一个力矩，使得铝片转动。

转动角度与通过导线的电流成正比。

导轨三相式电能表通常采用数字显示屏来显示当前使用的电能数据。

它可以测量各个相位的功率、功率因数、频率等参数，并将其显示在屏幕上。

5. 使用和安装使用和安装导轨三相式电能表需要遵循以下步骤： 1. 确保安装环境符合要求：如有需要，请提前进行电气设计和布线。

2. 将导轨三相式电能表正确地连接到待测电路中。

3. 打开电源开关，确保导轨三相式电能表正常工作。

4. 可以通过观察显示屏上的数据来了解当前使用的电能情况。

6. 优点•准确度高：导轨三相式电能表具有较高的测量准确度，可满足不同场合对精度要求。

•稳定性好：采用先进的技术和材料，具有较好的稳定性和长寿命。

•易于使用：导轨三相式电能表操作简单，用户只需通过观察显示屏上的数据即可了解当前用电情况。

•节能环保：通过使用导轨三相式电能表，用户可以了解用电情况并实施节能措施，降低能源消耗并减少对环境的影响。

7. 应用领域导轨三相式电能表广泛应用于以下领域： - 工业：用于计量工厂、车间等大功率设备的电能消耗。

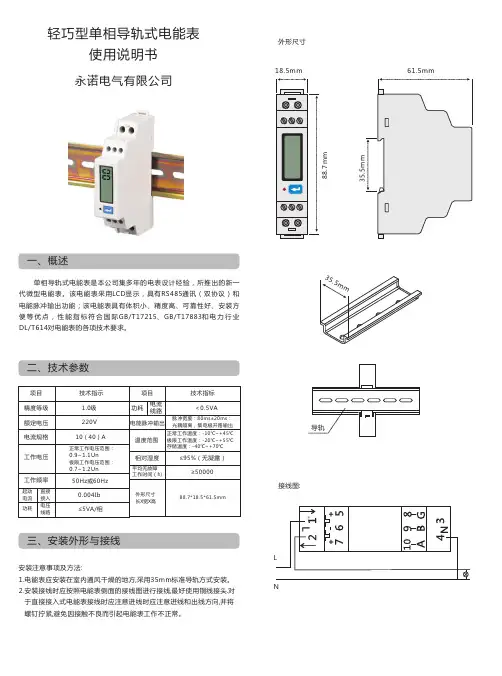

轻巧型单相导轨式电能表使用说明书一、概述单相导轨式电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该电能表采用LCD 显示，具有RS485通讯（双协议）和电能脉冲输出功能；该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB /T17883和电力行业DL/T614对电能表的各项技术要求。

二、技术参数项目技术指示项目技术指标精度等级额定电压电流规格1.0级220V 10（40）A功耗电流线路＜0.5VA电能脉冲输出脉冲宽度：80ms ±20ms ：光耦隔离，集电极开路输出温度范围正常工作温度：-10℃~+45℃极限工作温度：-20℃~+55℃存储温度：-40℃~+70℃正常工作电压范围：0.9~1.1Un极限工作电压范围：0.7~1.2Un工作电压相对湿度≤95%（无凝露）平均无故障工作时间（h )≥50000工作频率起动电流直接接入电压线路功耗50Hz 或60Hz 0.004Ib ≤5VA /相外形尺寸长X 宽X 高三、安装外形与接线61.5mm18.5mm 88.7m m接线图:1.电能表应安装在室内通风干燥的地方,采用35mm 标准导轨方式安装。

2.安装接线时应按照电能表侧面的接线图进行接线,最好使用铜线接头.对于直接接入式电能表接线时应注意进线时应注意进线和出线方向,并将螺钉拧紧,避免因接触不良而引起电能表工作不正常。

安装注意事项及方法:外形尺寸88.7*18.5*61.5mmN永诺电气有限公司五、页面显示默认状态下，1P导轨式仪表显示电能、电压、电流、有功功率、功率因数、频率、通讯地址、波特率、数据格式、脉冲常数：六、通讯地址信息表读取数据格式：010*********+校验码写数据格式：011002100001020002+校验码通讯协议兼具modbus-RTU和DL/T645-2007规约四、电能脉冲有功电能脉冲输出（1）电气特征：脉冲输出为光耦集电极开路输出。

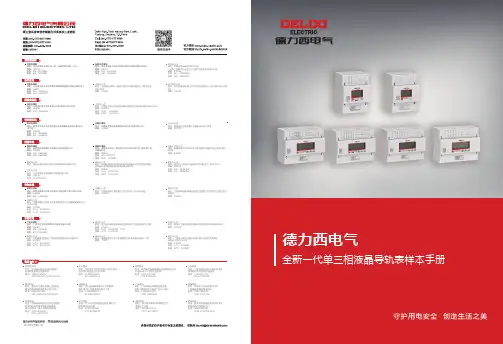

德力西电气新一代ＤＴ／ＳＳＵ６６０６ｖ系列三相电子式电能表（导轨）新一代DT/SSU6606v系列三相电子式电能表（导轨）产品特点体积小巧美观大方：体积小，重量轻，结构模数化，搭配微断风格统一，外观漂亮安装便捷省力省心：采用标准的35mm导轨安装方式在低压柜、小三箱内进行电能计量，与传统的螺丝固定安装方式相比，节约时间，方便快捷工艺先进功能强大：采用超低功耗的大规模集成电路技术以及SMT工艺制造，集测量精度高、稳定性好、可靠性高、过载功能强等优势于一身安全可靠规格齐全：外壳PC+ABS阻燃材料，面板防护等级IP54，各电流规格均能覆盖，客户可放心选择符合计量法，获得国家级计量认证主要功能具有正向有功电能、反向有功电能计量功能，能存储其数据并可以据此设置组合有功具有电压、电流、功率、功率因素、频率等电参量测量功能具有RS485通信接口，支持DL/T645 07和97规约以及MODBUS通讯协议波特率可设置1200bps、2400bps、4800bps、9600bps，默认值为2400bps型号组成及意义D T(S)S U6606v c r f4pRS485液晶新一代注册号（设计序列）导轨式电子式三相四线（三相三线）电能表DSSU6606VCRFQB6H DSSU6606vcrf 380V B 级 0.05-0.25(6)A 互 液晶DSSU6606VCRFYB6H DSSU6606vcrf 100V B 级 0.05-0.25(6)A 互 液晶DTSU6606VCRFMQB6H DTSU6606vcrf 220/380V B 级0.05-0.25(6)A 液晶互DTSU6606VCRFMQB80DTSU6606vcrf 220/380V B 级 0.6-1.5(80)A 液晶DTSU6606VCRFWYB6HDTSU6606vcrf 57.7/100V B 级0.05-0.25(6)A 液晶外形及安装尺寸广泛应用于各种电能计量场所，如汽车充电桩、换电柜、配电箱等，同时可应用在大型公建、住宅小区、工矿企业、学校医院的内部电能计量及考核中。

华东区域无锡办公点地址：江苏省无锡市清扬路118号世金中心44楼4436室邮编：214000青岛办公点地址：山东省青岛市城阳区高新区宝源路780号联东U谷德力西大楼四楼邮编：266000南京办事处地址：南京市建邺区白龙江东街22号艺树家工场13楼1306室邮编：210000济南办公点地址：济南历城区花园路与洪家楼南路交叉口西南聚隆财富中心31-3107室邮编：250000西部区域成都办事处地址：成都市金牛区人民北路二段118号金牛万达广场甲级Ｃ座 16楼1603号邮编：610000昆明办公点地址：云南省昆明市官渡区金马街道办事处十里社区居民委会双羊街168号樾府花园1期3幢1单元802号邮编：650000重庆办公点地址：重庆市九龙坡区石杨路42号水獭云选广场16-48号邮编：400039乌鲁木齐办公点地址：新疆乌鲁木齐市米东区米东南路红光雅居D区6号楼3单元602室邮编：830000贵阳办公点地址：贵州省贵阳市观山湖区万科理想城B2栋1812室西安办事处地址：陕西西安市莲湖区大庆路三号蔚蓝国际A705 邮编：710082兰州办公点地址：兰州市城关区瑞德摩尔万国港E座2208邮编：730020电话：153****1522鄂皖湘区域合肥办事处地址：安徽省合肥市京商商贸城J区7街QG栋2楼210号邮编：230000长沙办公点地址：湖南省长沙市芙蓉区万象新天5栋2709室邮编：410000武汉办事处地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室邮编：430000东北区域长春办公点地址： 吉林省长春市二道区东盛大街与荣光路交汇力旺东玺台B座908号邮编：130031哈尔滨办公点地址：哈尔滨南岗区闽江路75号华鸿国际中心小区3栋1单元32层8号邮编：150050沈阳办事处地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000豫晋蒙区域太原办公点地址：山西省太原市万柏林区南内环桥西万水澜庭2号楼2单元17A01邮编：030024郑州办事处地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000京津冀区域石家庄办事处地址：河北省石家庄市裕华区体育南大街联创壹号25B06邮编：050011天津办公点地址：天津滨海高新区华苑产业区（环外）海泰华科五路三五互联产业园2号楼B座713室邮编：300100北京办事处地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076东南区域温州办公点地址：浙江省乐清市柳市镇德力西高科技工业园销售大厅三楼邮编：325604福州办公点地址：福建省福州市台江区鳌港路万科金融港3号楼1127号邮编：350024杭州办公点地址：杭州市上城区笕桥街道新天地金色时光18幢1单元304邮编：310016南宁办公点地址：广西南宁市西乡塘区科园大道33号盛世龙腾B座2单元1903号1905号邮编：530003广州办事处地址：广州市荔湾区南岸路63号城启大厦1905室邮编：510160南昌办公点地址：江西南昌市西湖区广场东路恒茂国际华城23幢2907邮编：330002石家庄物流地址：河北省石家庄市元氏县殷村石武铁路东国达物流院内 电话：138****0586155****7257/155****1257辽宁物流地址：沈阳市于洪区沙岭路114号万纬沈阳于洪冷链园区3分区2号库电话：138****7657************陕西物流地址：陕西省尚宏路瀚溥亿达西安科技生态产业园A2-1-1号德力西仓库电话：189****7743************成都物流地址：四川省成都市青白江区城厢镇德汇路9号 吉嘉速物流园 4-5号电话：139****5571************广东物流地址：广东省佛山市南海区里水镇怡和二路银裕木业制品厂直入100米电话：136****5170*************重庆物流地址：重庆市江津区珞璜工业园B区重庆西部诚通物流有限公司5号库电话：186****5221************/47618766新疆物流地址：乌鲁木齐市友谊路230号（新疆诚通国际物流园内）电话：189****8570************温州物流地址：浙江省乐清市柳市镇德力西高科技工业园电话：139****7223*************芜湖物流地址：芜湖市芜湖县新芜经济开发区朝阳路德力西物流中心电话：186****5096************-5211湖北物流地址：武汉市东西湖区临空港大道23号捷利物流园3号库电话：138****5309************山东物流地址：山东省临沂市经济技术开发区翔宇路23号华派克物流园内 电话：139****6770************河南物流地址：河南省郑州市经济开发区国际物流园区启航路宇培物流园南排W4-A区4B 58-61号德力西仓库电话：155****0406*************物流中心＞＞2024年4月第一版德力西电气全新一代单三相液晶导轨表样本手册0201全新一代单三相液晶导轨表，涵盖液晶、RS485、红外通讯、远程通断、过载保护、预付费、需量计量以及费率时段设置等功能，有4P 、7P 等不同外形尺寸满足客户不同需求；采用先进的控制芯片，应用数字采样处理技术及SMT 工艺，水平先进，是国内最新的电能计量产品之一，广泛应用于各种电能计量场所，如公寓宿舍、物业商铺、综合市场等，同时可应用在大型公建、住宅小区、工矿企业、学校医院的内部电能计量及考核中。

导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。

该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。

3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。

“○”表示可选该功能项。

型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

DDSU6606vct 单相电子式电能表(导轨) 使用说明书2022E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vct单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz 的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关健器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E 级)》，对单相静止式电能表的技术要求。

2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过LCD进行显示，如图1所示。

图1工作原理框图3型号和规格，如表1所示。

1.型号说明：2.电流说明：如0.25-0.5(80)A，0.25为最小电流Imin，0.5为转折电流Itr，80为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

4.5电压线路功耗≤2W/10VA，电流线路功耗≤4.0VA。

4.6 环境条件4.6.1温度范围规定工作温度范围H1:-10℃~+55℃，极限工作温度范图H1:-25℃+55℃。
