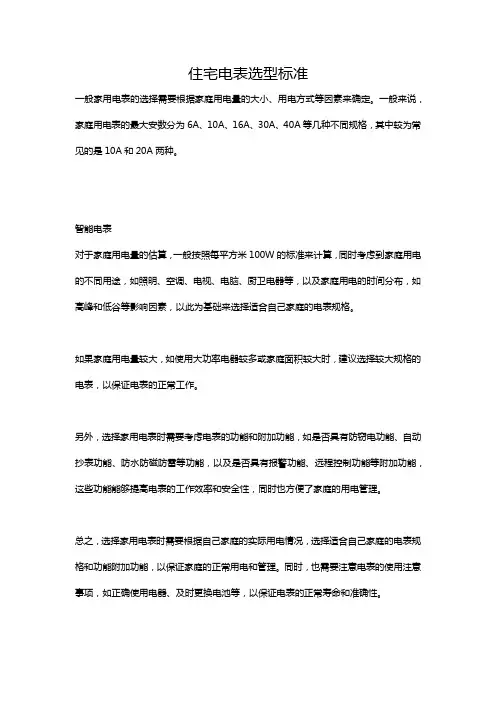

住宅电表选型标准
一般家用电表的选择需要根据家庭用电量的大小、用电方式等因素来确定。
一般来说，家庭用电表的最大安数分为6A、10A、16A、30A、40A等几种不同规格，其中较为常见的是10A和20A两种。
智能电表
对于家庭用电量的估算，一般按照每平方米100W的标准来计算，同时考虑到家庭用电的不同用途，如照明、空调、电视、电脑、厨卫电器等，以及家庭用电的时间分布，如高峰和低谷等影响因素，以此为基础来选择适合自己家庭的电表规格。
如果家庭用电量较大，如使用大功率电器较多或家庭面积较大时，建议选择较大规格的电表，以保证电表的正常工作。
另外，选择家用电表时需要考虑电表的功能和附加功能，如是否具有防窃电功能、自动抄表功能、防水防磁防雷等功能，以及是否具有报警功能、远程控制功能等附加功能，这些功能能够提高电表的工作效率和安全性，同时也方便了家庭的用电管理。
总之，选择家用电表时需要根据自己家庭的实际用电情况，选择适合自己家庭的电表规格和功能附加功能，以保证家庭的正常用电和管理。
同时，也需要注意电表的使用注意事项，如正确使用电器、及时更换电池等，以保证电表的正常寿命和准确性。
电能表的规格都有哪些？如何选择？电能表的规格都有哪些？如何选择？电能表电流标示方式一般规格有以下几种:单相: 1.5(6)A、2.5(10)A、 5(20)A、 5(30)A、10(40)A、 10(60)A、 15(60)A、 20(80)A、极限20(100)A(极少用到)* 前面数值是标定电流或称额定电流，称为Ib，括号内为最大负载电流Imax，在使用中负载功率电流不能超过电能表的最大负载电流，反之会造成仪表损坏，严重时会造成仪表烧毁及安全事故。
括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
单相电能表的电流规格基本上有以上这几种，随着经济发展,人民生活水平的提高家用电器的不断增多,小规格的电能表已不适合目前市场环境基本以停产. 目前主流规格基本都是5(20)A 或5(30)A ，很多地方已把10(40)A作为民用的基本规格选用安装. 单相电能表最大规格一般选用20(80)A，其过载能力可达100A，在这个范围内基本不会损坏或出现安全事故. 如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格.格。
为什么呢,因为在空调和冰箱在启动时其电流是大于正常工作时电流的.因此必需留有余量. 避免出现意外情况.以此类推我们就可以算出合适自己的电能表.那么为什么非要这样算呢,既然这样我买个最大的就行了,不用但心了.不能这么理解的. 第一,电能表规格不同价格就不一样. 一般电流越大价格越贵. 第二. 是计量问题.标准要求1级表启动电流为其基本电流的4‰. 所以才会用出现选择合适计量规格的说法. 1.5(6)A与20(80)A的启动电流差别就很大的.前者为6mA，后者为80mA. 启动电流是指电能表开始计量的下限值.小于启动电流,电能表将不能正常的计量或不计量.那么这部分功率就成了损耗.只能在总表上体显出来.● 三相电能表的电流规格;常用有1.5(6)A 此规格均使用互感器接入5(30)A 、10(60)A、 20(80)A 、30(100)A电压标法: 3X220/380 三相四线标法、3X380 三相三线标法。
电表与互感器的选择与型号一、电能表的定义电度表就是用来自动记录用户电量的仪表,用以计算电费。
所谓一度电(即1K w、h),表示功率为1000W的用电器用电1小时所耗用的电能。
电度表有单相、三相之分。
三相三线制用于动力,三相四线制用于照明或含三相用电设备的动力线路的计费。
选用时应根据电源及负荷情况选择。
1、单相直接接入电度表额定电流:1、5(6)A 1(2)A 2(4)A2、5(5)A 2、5(10)A 5(10)A5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等,最大可达100A,括号前的为基本电流值,也称叫标定电流,就是作为计算负载基数电流值的,括号内的电流叫额定最大电流,就是能使电能表长期正常工作,而误差与温升完全满足规定要求的最大电流值。
通过电能表的电流可高达基本电流的2～8倍,达不到2倍表上只标基本电流值。
也就就是说,如果某用户所装电能表只标有一个电流值,如5A,这只就是基本电流值,并非允许通过的最大电流。
对于这种电能表一般可以超载到120%也不会发生问题,而且能满足电能表的准确测量。
另一方面,感应系电能表由于其转动机构阻力较大,按标准规定起动电流不能低于基本电流的0.5%(准确度为级的电能表),可见电能表轻载到基本电流的0.5%以下时可能无法起动。
如果负载经常在100A 左右的话建议选装三相四线电能表相对安全、 20(100)A的电能表在单相电能表电流规格中已属极限、如果最大负载电流超过80A 可以适当选择此规格。
一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍,少数厂家的电度表为额定电流的3倍与4倍。
2、三相四线电度表额定电流:5(30)A 10(60)A 20(80)A 30(100)A等。
长时间允许通过的最大额定电流一般可为额定电流的1、5倍,常用有1、5(6)A 此规格均使用互感器接入。
常用表法如下:电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就就是1、5 A,其额定最大电流值就就是6A。

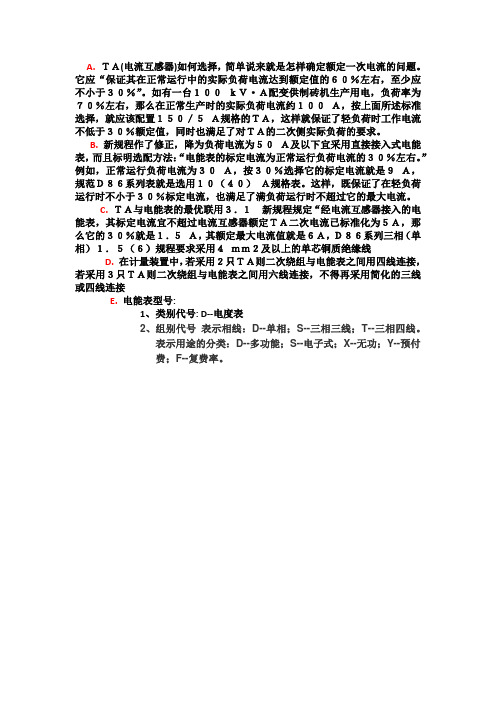

A.ＴＡ(电流互感器)如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
B.新规程作了修正，降为负荷电流为５０Ａ及以下宜采用直接接入式电能表，而且标明选配方法：“电能表的标定电流为正常运行负荷电流的３０％左右。
”例如，正常运行负荷电流为３０Ａ，按３０％选择它的标定电流就是９Ａ，规范Ｄ８６系列表就是选用１０（４０）Ａ规格表。
这样，既保证了在轻负荷运行时不小于３０％标定电流，也满足了满负荷运行时不超过它的最大电流。
C.ＴＡ与电能表的最优联用３．１新规程规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定ＴＡ二次电流已标准化为５Ａ，那么它的３０％就是１．５Ａ，其额定最大电流值就是６Ａ，Ｄ８６系列三相（单相）１．５（６）规程要求采用４ｍｍ２及以上的单芯铜质绝缘线
D. 在计量装置中，若采用２只ＴＡ则二次绕组与电能表之间用四线连接，若采用３只ＴＡ则二次绕组与电能表之间用六线连接，不得再采用简化的三线或四线连接
E.电能表型号:
1、类别代号: D--电度表
2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付
费；F--复费率。
教你怎么选电表一。
模型及其意义。
电度表的型号用字母和数字的排列来表示。
内容如下：类别代码+组码+设计序列号+派生号。
例如我们常用的家用单相电能表：dd862-4、dds971、ddsy971等。
一。
类别代号：D——电度表二。
组码表示相线：D—单相；s—三相三线；t—三相四线。
表示用途的分类：D—多功能；s—电子；X—无功；Y—预付款；F—复合费率。
三。
设计序列号用阿拉伯数字表示。
每个制造商的设计序列号不同。
如龙沙美特电子技术开发有限公司设计生产的电度表编号为971，正泰公司设计生产的电度表编号为666。
结合以上几点：DD表示单相电能表：如dd971、DD862、DS表示三相三线制有功电能表：如ds862、ds971、DT表示三相四线制有功电能表：如dt862、dt971、DX表示无功电能表：如dx97l、dx864、DDS 表示单相电能表：例如，dds971Ddsy是指单相电子预付费电能表：如ddsy971 dtsf是指三相四线制电子多费率有功电能表：如dtsf971 dssd是指三相三线制多功能电能表：如dssd971 4型，基本电流和额定最大电流基本电流是确定电度表相关特性的电流值，额定最大电流是仪表能满足制造标准规定精度的最大电流值的电流。
例如，5（20）a表示电度表的基本电流为5a，额定最大电流为20A；对于三相电度表，乘以前面的相数，如3×5（20）a。
四。
参考电压是指确定电度表相关特性的电压值。
对于三相三线制电能表，用相数乘以线电压来表示，如3×380V。
对于三相四线制电能表，相数乘以相电压或线电压，如3×220/380V。
对于单相电能表，电压线端子上的电压为220伏。
五．三相四线制电能表的读数方法1。
如果您的三相四线制电度表最右边没有红色的读数箱，黑色的读数箱是一个整数，只有最右边的计数轮的右边（即单个数字）有一个刻度，这个刻度是小数点后的读数；如果它有一个红色的读数箱，红色的读数箱是小数点后的读数。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
电流互感器和电能表的选用标准电流互感器和电能表选用的级别，是由电能计量装置的类别决定的，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度分五类:Ⅰ类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。
Ⅱ类电能计量装置月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置。
Ⅲ类电能计量装置月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户、100MW以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、考核有功电量平衡的110kVA及以上的送电线路电能计量装置。
Ⅳ类电能计量装置负荷容量为315kVA以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置。
Ⅴ类电能计量装置单相供电的电力用户计费用电能计量装置。
Ⅰ类电能计量装置应至少配0.2s或0.5s等级的有功表，2.0等级的无功表，0.2等级的互感器。
Ⅱ类电能计量装置应至少配0.5s或0.5等级的有功表，2.0等级的无功表，0.2等级的互感器。
Ⅲ类电能计量装置应至少配1.0等级的有功表，2.0等级的无功表，0.5等级的互感器。
电能表铭牌电流5（10）A、10（20）A、5（20）A有何区别？常用电能表的规格有哪些？三相：1.5（6）A 此规格均需要互感器接入；还有5（30）A ,10(60)A,20(80)A,30(100)A. 通俗点说就是负荷开关或者断路器脱扣器的整定电流要在其内，超过100A的加互感器用1.5(6)A.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
电能表的选择电能表的选择根据国家标准GB/T15283－94和国际标准IEC521－1988电能表标有两个电流值，如10〔20〕A。
这里所标10A为根本电流〔basic current〕，符号，是确定仪表有关特性的电流值，也称此电流值为标定电流。
括号内所标〔20〕A为额定最大电流〔rated maximum current〕，符号，为仪表能满足标准规定的准确度的最大电流值。
通过电能表的电流可高达根本电流的2～8倍，达不到2倍表上只标根本电流值。
也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是根本电流值，并非允许通过的最大电流。
对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。
另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于根本电流的0．5%〔准确度为级的电能表〕，可见电能表轻载到根本电流的0．5%以下时可能无法起动。
在我国家庭住宅供电线路电压是220V，频率是50Hz，所选电能表的额定电压和适用频率应与此线路电压、频率一致，也应是220V，50Hz。
选择电能表时，电流值选择最重要，也最复杂。
其一是起动电流，即能够使转盘连续转动的最小电流；其二是最大额定电流相对根本电流的倍数。
另外，老式表和新式表在性能方面有差异。
目前老住宅仍在使用的旧式电能表，起动电流比拟大，一般为〔5%～10%〕；最大额定电流小，一般≤2，在表盘的盘面上只标一个电流值，且笼统地称为额定电流。
所以在旧电工手册中指出，使用时负载电路的电流应大于额定电流的10%，小于120%或小于125%。
根据国家标准GB/T15283－94和国际标准IEC521－1988生产的电能表，新建住宅中使用的电能表起动电流小，对于级表来说为0．5%；最大额定电流大，一般最大额定电流为〔2～4〕，有的可达〔6～8〕。
在新电能表表盘的盘面上标有两个电流值，如5〔20A〕，选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0．5%×≥5A＝0．025A；另一方面长期使用的电流表值不能高于最大额定电流值20A。
选用家用电能表的方法电表容量用“安”表示。
譬如：一个5安电能表，它所能承受的电量用下面的公式计算:5安×220伏=1100瓦。
也就是说:这个家庭同时使用的所有电器用电量不能超过1100瓦。
电能表虽然有短时间过载的能力，但是经常超过规定的载荷会损坏电能表。
所以，选用电能表要留有适当的富裕容量。
假如家庭所有电器的用电量为1100瓦，选用的电度表要大2-3倍，应选用10安或15安的电度表。
目前市场上普遍使用的单相电能表分机械式和电子式两种。
机械式电能表如DD9, DD15, DD862a等，具有寿命长，过载能力高，性能稳定等特点，基本误差受电压、温度、频率等因素影响，长期使用损耗大。
电子式单相电能标有DDS6, DDS15等，采用专用大规模集成电路，具有精度高、线性好、动态工作范围宽、过载能力强、自身能耗低、结构小、质量轻等特点，可长期工作而不需要调整和校验，还能防窃电，家庭应优先选用电子式电能表。
超净工作台随着分时计度供电方式的发展，分时计度电能表的应用越来越广泛。
电能表要设置在干燥、明净和没有震动的地方，并安装在涂有防潮漆的适当大小和厚度的木板上，安装的高度离地面以不低于12米、不超过2米为宜。
电能表上的铅封不能自行拆除，因为这是供电部门校验电能表后合格加封的标志。
如何选用单相电能表某家庭用电器的总功率不超过2100W，可选择的合适的电能表是A. 380V 5AB. 380V 10AC. 220V 5AD. 220V 10A问题补充：注意家庭电路的总电压为`220V为什么不可以选C,为什么电能表的功率要大于家庭电路的?选D：家庭电路中，用电器正常工作时的最大电流是I=P/U=2100w/220≈9.6A不选C.的原因：“220V 5A”的电能表所能承受的最大功率是P=UI= 220V×5A＝1100W且“220V 5A”允许通过的最大电流是5A.电能表俗称电度表、电表等，是电能消费者与电能的供应者之间进行贸易结算的计量界面，用户在选用电表时主要要注意以下两点：1、电能表的容量（即电能表所允许的最大电流），这是选表的关键。
如何选择电度表如何选择电度表1.超过50A的电流计量一般宜选用电流互感器进行计量。
2.电度表就选变比后量程即可。
3. 1.5~6A，3~6A 这是表示电能表在这个范围类能正常工作。
4.以D86系列来讲“T”表示有功，如DT862；“S”表示无功，如DS862。
5.单项电子式电能表的型号是全国统一的，有4种型号：5（20）A，10（40）A，15（60）A，20（80），也被称为4倍表；有2倍，4倍，5倍表等多种。
表的倍数越大在低电流时计量越准确。
6.一般选用表的最大电流是额定负荷电流的2倍，如负荷为10A，则选表选最大电流为20A的电表。
单相电子式电能表的型号，拿艾克松的来举例：单项表有DDSY1250，DDS1250两种型号，前面的字母部分是全国统一的：（1）第一个字母“D”，为电能表产品型号的统一标识，电能表的第一个字母缩写。
（2）第二个字母“D”，”D“代表单相电表（即“单”的第一个字母缩写）。
（3）第三个字母“S”，代表全电子式。
（4）第四个字母“Y”，代表预付费。
后面的数字部分每个公司有单独的一个，1250是艾克松公司的。
电表产品型号代表什么意义 ? DT －三相四线 , 如 DT862 DS －三相三线 , 如 DS862 F －复费率 , 如 DDSF855 Y －预付费 , 如 DDSY855 S －电子式 , 如 DDS8557.电表铭牌电流 5 （2 0 ） A 是什么意思？●如 5(20)A 是指基本电流为 5A ，最大电流为 20A 。
超负荷用电是不安全的，是引发火灾的隐患。
●铭牌上还标有①或②的标志，①代表电表的准确度为 1% ，或称 1 级表；②代表电表的准确度为 2% 。
●括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
●根据规程要求，直接接入式的电表，其基本电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电表实际负荷电流达到最大额定电流的 30% 以上的，宜取 2 倍表；实际负荷电流低于 30% 的，应取 4 倍表。
