导轨电能表说明书

三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。

本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。

一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。

外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。

电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。

电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。

二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。

电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。

通过采集这两个参数，电能表可以计算出电能消耗的具体数值。

三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。

这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。

用户可以根据具体情况进行合理设定，以满足实际需求。

四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。

同时还需要保证设备与电路的接地连接牢固可靠。

2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。

3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。

用户可以通过数字显示部分查看电能消耗的具体数据。

4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。

如发现异常情况应及时处理，以避免对设备的损害。

第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。

本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。

一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

DT(S)SU6606vcrf 三相电子式电能表(导轨) 使用说明书DTSU6606vcrf： 2022E385-33DSSU6606vcrf： 2022E385-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DT(S)SU6606vcrf型三相电子式电能表(导轨)（以下简称“电能表”），是为了适应电网改造而设计开发的有功电能表。

它具有较高的准确度和可靠性。

本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品。

可供计量参比频率为50Hz的电网中的三相交流有功电能，并能进行正、反向有功电能计量。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

是根据居民实际用电状况所设计制造，具有国际先进水平的电能仪表。

本电能表符合标准GB/T 17215.321-2021《交流电测量设备特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，通讯规约符合DL/T 645-2007《多功能电能表通信协议》及其备案文件、兼容部分DL/T645-1997《多功能电能表通信规约》和MODBUS通讯协议。

2 型号解释3 工作原理DT(S)SU6606vcrf型三相电子式电能表(导轨)工作原理如图1所示：图1 三相电子式电能表(导轨)工作原理框图电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。

本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。

微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。

4 规格5 主要技术参数5.1基本误差率因数为1.0条件下，应能连续出脉冲，并且满足表2中的最大允许误差要求。

5.3潜动：具有防潜动逻辑设计，电能表电压线路施加110%标称电压，电流线路无电流时，电能表测试输出不产生多于一个的脉冲。

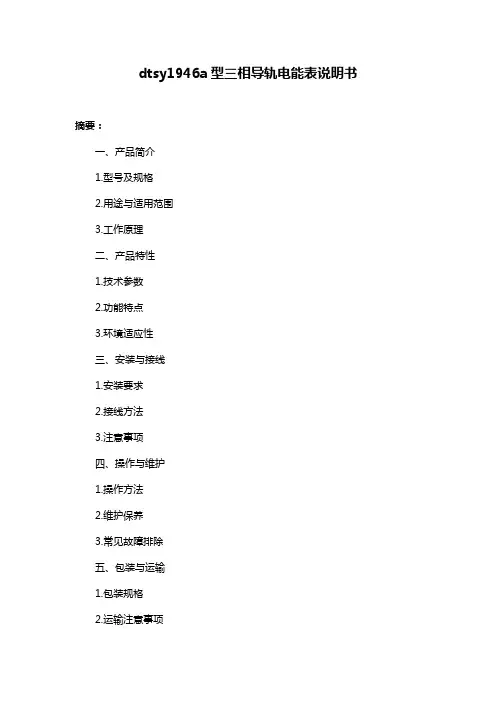

dtsy1946a型三相导轨电能表说明书摘要：一、产品简介1.型号及规格2.用途与适用范围3.工作原理二、产品特性1.技术参数2.功能特点3.环境适应性三、安装与接线1.安装要求2.接线方法3.注意事项四、操作与维护1.操作方法2.维护保养3.常见故障排除五、包装与运输1.包装规格2.运输注意事项正文：【产品简介】dtsy1946a型三相导轨电能表是一款高性能、智能化的电能计量仪表，适用于我国工商业、居民用电等领域。

本说明书将为您详细介绍该产品的相关知识。

【产品特性】1.技术参数dtsy1946a型三相导轨电能表采用高精度、高稳定性传感器，具有极高的计量准确性。

产品符合我国相关电能表标准，性能可靠，使用寿命长。

2.功能特点a) 实时监测三相电压、电流、功率因数等参数；b) 具有数据存储、查询、通讯等功能，方便用户进行用电管理；c) 具有自动识别线路类型、正向/反向计量等功能；d) 具有抗干扰能力强、适应恶劣环境的特点。

3.环境适应性dtsy1946a型三相导轨电能表具有较高的环境适应性，能在高温、低温、高湿等恶劣环境中稳定工作。

同时，产品具有抗电磁干扰、抗振动等功能，确保在复杂环境下仍能正常运行。

【安装与接线】1.安装要求a) 安装地点应保持干燥、通风、避免阳光直射；b) 安装底座应稳固，以确保电能表稳定工作；c) 安装时应避免强烈震动，以免影响计量准确性。

2.接线方法a) 按照电能表上的接线图进行接线；b) 接线时应使用足够截面积的导线，并确保接线牢固；c) 接线过程中应避免短路、开路等现象，以免损坏电能表。

3.注意事项a) 安装过程中应避免损坏电能表，以免影响使用寿命；b) 接线完毕后，应检查接线是否正确，以免造成计量误差；c) 在安装、接线过程中，应断开电源，以确保安全。

【操作与维护】1.操作方法a) 通电后，电能表将自动进行校准，校准完成后可进行用电量查询；b) 操作过程中，请勿用力敲击、碰撞电能表，以免影响计量准确性；c) 如需进行参数设置，请参阅产品说明书或联系售后服务。

DDSU6606vbn单相电子式电能表(导轨)(本地)使用说明书2024E288-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vbn型单相电子式电能表(导轨)(本地)（以下简称"仪表"），可测量电压为220V、频率为50Hz电网中的交流有功电能。

本仪表采用国际先进的超低功耗大规模集成电路和应用数字采样处理技术及SMT工艺制造，整机设计采用了多种抗干扰技术，具有较高的准确度、可靠性和稳定性。

本仪表具有电能计量、电参数测量、拉合闸、红外通信、RS485通信等功能，可采用红外通信和RS485通信两种方式进行购电充值，实现预购电、后用电、用完后断电的预付费管理模式，是国内最新的民用电能计量产品之一。

其设计符合GB/T 17215.321-2021《电测量设备(交流) 特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》,其通信符合DL/T 645-2007《多功能电能表通信协议》的要求并兼容MODBUS通讯协议。

2 设计原理本仪表由电源部分、电流采样、电压采样、MCU芯片、液晶显示、继电器控制、RS485通信等电路组成；通过对电压、电流采样，MCU准确获得电网运行的电能、电流、电压、功率等数据，并通过累计和运算，得到使用电量和相关数据存入储存器部分；MCU通过比对使用电量和剩余电量，控制继电器进行通断电；用户通过红外通信或RS485通信实现预充电和参数设置，也可通过RS485通信实现组网，同远程服务器进行数据交互。

原理框图如图1所示。

图1 电能表原理框图3 主要技术参数3.1 电能表规格如表1所示。

型号及名称标称电压电流准确度等级标称频率DDSU6606vbn型单相220V 0.25-0.5(60)A/5(60)A B级(1级) 50Hz 电子式电能表(导轨)电流说明：如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax;5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。

轻巧型单相导轨式电能表使用说明书一、概述单相导轨式电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该电能表采用LCD 显示，具有RS485通讯（双协议）和电能脉冲输出功能；该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB /T17883和电力行业DL/T614对电能表的各项技术要求。

二、技术参数项目技术指示项目技术指标精度等级额定电压电流规格1.0级220V 10（40）A功耗电流线路＜0.5VA电能脉冲输出脉冲宽度：80ms ±20ms ：光耦隔离，集电极开路输出温度范围正常工作温度：-10℃~+45℃极限工作温度：-20℃~+55℃存储温度：-40℃~+70℃正常工作电压范围：0.9~1.1Un极限工作电压范围：0.7~1.2Un工作电压相对湿度≤95%（无凝露）平均无故障工作时间（h )≥50000工作频率起动电流直接接入电压线路功耗50Hz 或60Hz 0.004Ib ≤5VA /相外形尺寸长X 宽X 高三、安装外形与接线61.5mm18.5mm 88.7m m接线图:1.电能表应安装在室内通风干燥的地方,采用35mm 标准导轨方式安装。

2.安装接线时应按照电能表侧面的接线图进行接线,最好使用铜线接头.对于直接接入式电能表接线时应注意进线时应注意进线和出线方向,并将螺钉拧紧,避免因接触不良而引起电能表工作不正常。

安装注意事项及方法:外形尺寸88.7*18.5*61.5mmN永诺电气有限公司五、页面显示默认状态下，1P导轨式仪表显示电能、电压、电流、有功功率、功率因数、频率、通讯地址、波特率、数据格式、脉冲常数：六、通讯地址信息表读取数据格式：010*********+校验码写数据格式：011002100001020002+校验码通讯协议兼具modbus-RTU和DL/T645-2007规约四、电能脉冲有功电能脉冲输出（1）电气特征：脉冲输出为光耦集电极开路输出。

DDSU6606vctbq-F型单相电子式电能表(导轨) 使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。

通过掌机或Wi-Fi进行通讯，方便用户抄表。

2 工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。

如图1所示。

图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

4.2电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4红外通信：红外通信接口波特率为1200bit/s。

4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

D T S U858/DSS U858三相电子式电能表(导轨)产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、概述DTSU/DSSU858型系列三相导轨式多功能电能表采用先进的超低功耗固态集成电路技术和SMT 先进工艺，用于计量频率为50Hz/60Hz的三相交流有功无功电能，实时测量电网中A、B、C三相电压、电流、有功功率、无功功率、视在功率、功率因数及频率。

该表性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C 级、D级、E级)》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》和DL/T614–2007《多功能电能表》标准。

其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，支持MODBUS-RTU 规约要求。

可根据功能需求定制符合多功能电能表的各项技术要求。

2、功能及特点2.1计量功能2.1.1分时计量组合、正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.2分时计量组合无功1、组合无功2电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.3计量总有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.4计量总无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.5最大需量周期5、10、15、30、60分钟可选。

2.2多费率功能2.2.1可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日，时段可跨越零点。

2.2.2电表具有2套时区表和2套日时段表功能。

2.2.3电能表采用硬件时钟电路，并具有自动温度补偿功能，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。

导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。

该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。

3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。

“○”表示可选该功能项。

型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

201DTSD1352导轨式多功能电能表安装使用说明书V2.10安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

说明书修订记录日期旧版本新版本修改内容2017.02.28V1.0 1.第一次编写2017.09.05V1.0V1.1 1.增加7.4部分校验设置说明；2.修改8.1部分功率寄存器地址，增加日需量寄存器地址、增加数据长度；3.修改8.2部分历史电能寄存器地址增加冻结时间设定寄存器；4.增加8.4部分DL/T645-2007规约数据标识。

2017.10.24V1.1V1.2 1.表8通讯地址表增加电压不平度、电流不平衡度、第二路通讯通讯参数地址表2.开关量端口更改为30、39。

2017.12.01V1.2V2.0 1.版本号升级为V2.0；2.增加条款2型号说明；3.增加测温功能、SOE事件记录，具体更新见条款3、4、7.7、9.3；4.完善条款9.1地址表、9.4DL/T645-2007规约数据标识。

2018.11.08V2.0V2.1 1.去除广告法敏感词。

2019.1.30V2.1V2.2 1.更换新的互感器。

2019.3.1V2.2V2.3 1.规范尺寸图和接线力矩。

2019.6.26V2.3V2.4 1.表1中电表型号标错，更改之。

2.图7图8AC相电流画反，更改。

2020.3.11V2.4V2.5 1.在接线与安装处增加注2.在8.2显示页面增加总电能显示2020.3.31V2.5V2.6 1.增加报文解析和数据计算方法。

2020.4.30V2.6V2.7 1.修正6.2中开关量端子号2020.11.23V2.7V2.8增加电流规格：3×10(100)A(互感器外置) 2021.04.08V2.8V2.9外形尺寸图更换为打印清晰图样，并修正说明书中部分笔误2021.12.31V2.9V2.10修改直接接入的孔径大小目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (2)6接线与安装 (3)7主要功能特点 (6)8操作与显示 (7)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
