DT(S)Z63型 三相智能电能表使用说明书一、概述DT(S)Z63型三相智能电能表是新一代智能型高科技电能计量产品，适用于额定电压为220V/380V 、57.7/100v ，频率为50Hz的三相交流有功电能的多费率计量。

它体积小，重量轻，并具有高可靠、高精度、长寿命等优点。

它适应电压范围宽，且整机出厂后无须调整。

可广泛应用于城市、农村或工厂企业三相交流电的分时计量以及阶梯结算的场合。

本产品符合国标GB/T 17215.322-2008《交流电测量设备特殊要求：静止式有功电能表（0.2S级和0.5S级）》、GB/T17215.321-2008《交流电测量设备特殊要求：静止式有功电能表（1级和2级）》、GB/T17215.323-2008《交流电测量设备特殊要求：静止式无功电能表（2级和3级）》、GBT17215.211-2006《交流电测量设备通用要求、实验和实验条件》、DL/T614-2007《多功能电能表》及国家电网公司企业标准Q／GDW 354-2009《智能电能表功能规范》等标准、Q／GDW 356-2009《三相智能电能表型式规范》、Q ／GDW 357-2009《0.2S级三相智能电能表技术规范》、Q／GDW 358-2009《0.5S级三相智能电能表技术规范》、Q／GDW 363-2009《1级三相智能电能表技术规范》。

通讯规约符合DL/T645-2007《多功能电能表通讯协议》及其备案文件的要求。

本产品具有调制式红外通讯接口和2路RS485通讯接口，方便现场抄表和远程抄表。

二、工作原理被测三相交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后，转换成与有功功率成正比的脉冲频率信号送给微处理器，微处理器将脉冲信号依据结算日和冻结指令及依据费率时段进行分时累加，得到总电量和各种冻结电量及各费率电量进行累加，结果保存到数据存贮器中。

微处理器同时完成显示和与外部进行信息交换的功能，其原理框图如下图所示：三、功能特点3.1计量功能a）具有正向有功电能、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

DT/SSD666型三相电子式多功能电能表使用说明书ZTY0.464.501浙江正泰仪器仪表有限责任公司二0一0年三月目录目录 .................................................................... 错误！未定义书签。

1、概述................................................................... 错误！未定义书签。

1.1 主要产品特点........................................................... 错误！未定义书签。

1.2 型号名称............................................................... 错误！未定义书签。

1.3 产品型号的组成及代表意义............................................... 错误！未定义书签。

1.4 使用环境条件........................................................... 错误！未定义书签。

2、产品的结构特征与工作原理 ............................................... 错误！未定义书签。

2.1 结构................................................................... 错误！未定义书签。

2.2 工作原理............................................................... 错误！未定义书签。

3、主要技术性能和参数 ..................................................... 错误！未定义书签。

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。

2工作原理 ............................................................................................................................错误！未定义书签。

3技术参数 ............................................................................................................................错误！未定义书签。

3.1主要型号 ...............................................................................................................................错误！未定义书签。

3.2主要技术参数 .......................................................................................................................错误！未定义书签。

3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

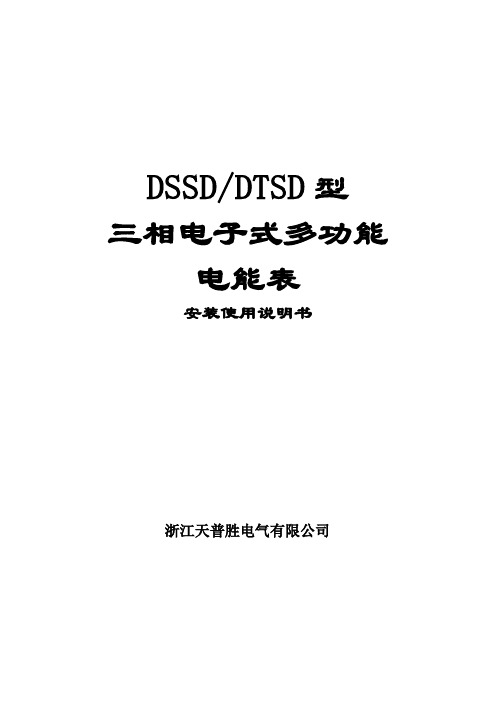

DSSD/DTSD型三相电子式多功能电能表安装使用说明书浙江天普胜电气有限公司目录1概述 (1)1.1 产品特点及用途 (1)1.2 产品标准 (1)1.3 规格型号 (1)1.4 系列产品功能列表 (1)2 工作原理及外形特征 (3)2.1 工作原理 (3)2.2 外形图 (3)3 技术指标 (4)4 安装和接线 (5)4.1 电表安装 (5)4.2 电源端子接线 (5)4.3 功能端子接线 (6)4.4 脉冲输出端子接线 (6)4.5 通讯接口 (6)5 功能及使用 (7)5.1 电能计量功能 (7)5.2 最大需量功能 (7)5.3 复费率功能 (7)5.4 事件记录功能 (7)5.5 电能冻结及负荷记录功能 (8)5.6 数据显示功能 (8)5.7 设置功能 (10)5.8 其他功能 (12)6 常见故障问题解答 (12)7 运输和储存 (12)8售后服务 (12)结束语 (12)附表A内部参数及状态(控制)字说明 (13)附表B功能附录表 (15)21 概述1.1 产品特点及用途DSSD/DTSD型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的具有国际先进水平的电能仪表。

本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。

具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。

本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出的多费率，有功、无功计量的要求。

1.2 产品标准其产品性能指标符合GB/T 17215.311—2008《1级和2级静止式交流有功电能表》、GB/T17215。

301—2007《多功能电能表特殊要求》国家标准和DL/T 614-2007 《多功能电能表》标准中的各项技术要求。

DTSD/DSSD1088 E3型三相电子式多功能电能表产品说明书深圳华立南方电子技术有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (10)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (13)1.概述DTSD/DSSD1088 E3型三相电子式多功能电能表（以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。

该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。

该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。

2.规格型号型号规格精度等级电压规格电流规格有功精度等级无功精度等级DTSD1088 3×57.7/100V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A有功1级有功0.5S级无功2级3×220/380V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A3×30(100)A有功1级有功0.5S级无功2级注：可根据用户需要制造适应其个性化需求的特殊规格的表。

3. 主要技术指标3.1 工作电压正常工作电压： 0.9Un ～1.1Un极限工作电压： 0.75Un ～1.15Un3.2 气候条件正常工作温度范围： -20℃～+45℃极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度： ≤85%RH3.3 费率工作参数日计时误差： ≤0.5s/d(21℃～25℃)电池容量： ≥1000mAh停电后数据保存时间： ≥10年(用新电池)3.4 电池电压数据备份电池电压： 3.6V DC停电抄表电池电压： 6.0V DC (可选)3.5 功耗电压线路功耗： ≤2W 和5VA电流线路功耗： ≤2.5VA型号规格 精度等级 电压规格电流规格 有功精度等级 无功精度等级DSSD10883×100V 3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A 有功1级 有功0.5S 级 无功2级3.6 技术参数费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh显示：液晶通讯波特率： RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps （可选）红外接口 1200bps通讯规约：《DL/T645-1997多功能电能表通信规约》3.7 额定频率： 50Hz3．8 起动电流：有功 0.001In (0.5S级) 0.002In(1级)无功 0.003In (2级)3.9 潜动：具有防潜动逻辑设计3.10 重量：约1.8kg3.11 外形：250mm⨯150mm⨯72mm4. 主要功能4.1 电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。

DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。

DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。

DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。

该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。

电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。

该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。

业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。

由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。

DT(S)SF606 三相电子式多费率电能表使用说明书DTSF606: 2022E837-33 DSSF606: 2019E681-33符合标准：GB/T 15284-2022安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSF606、DSSF606型三相电子式多费率电能表(以下简称"电能表")是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。

本电能表实现分时计量，设定日自动转存数据，手持终端或PC 机编程及抄表，LCD显示等功能；可进行4种费率、14个时段、14个时区及12位表号等设置，并具有电能测试脉冲和秒脉冲输出。

本电能表符合标准GB/T 15284-2022《多费率电能表特殊要求》，通讯规约符合DL/T 645-2007《多功能电能表通信协议》及其备案文件和兼容部分DL/T 645-1997《多功能电能表通信规约》。

2工作原理电能表工作原理如图1所示。

图1 电能表工作原理框图电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。

本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。

微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。

3规格电能表规格如表1所示。

4主要技术参数4.1基本误差带平衡负载百分数误差限值如表2所示；带不平衡负载百分数误差限值：有功1级表为±2.0，有功2级表为±3.0。

0.004Ib(1级)、0.005Ib(2级)；当负载电流为互感式时为0.002In(1级)、0.003In(2级)，电能表应能起动并连续计量电能。

4.3潜动：具有防潜动逻辑设计，电能表施加参比电压的115%而电流线路无电流时，电能表测试输出不产生多于一个的脉冲。

目录1．概述 (3)2．工作原理 (3)3．规格型号 (3)4．技术指标 (4)5．安装和接线 (5)6．运输与贮存 (7)7．保证期限 (7)8．功能及操作 (8)附录A 数据标识编码(DTS25 D/DSS25 D/DTSX25 D /DSSX25 D) 9 附录B掌上电脑使用说明 (10)1．概述DTS25 D/DSS25 D 型电子式三相有功电能表及DTSX25 D/DSSX25 D 型电子式三相有功无功电能表是采用先进的电能计量专用芯片、成熟的通讯方式、数字采样处理技术及SMT 制造技术，根据用户实际用电状况所设计、制造，具有国际先进水平的电能仪表。

它具有结构简单、精度高、功耗低、寿命长等特点，可用于计量三相交流有（无）功电能。

该表不仅能够实现有（无）功电能准确计量、12位表号设置，可以使用掌上电脑通过RS485方式、红外方式（可选）对表进行抄表、设表，而且具有LCD 显示、电能测试脉冲输出功能。

该表性能指标符合GB/T 17215.321《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》及GB/T 17215.323《交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）》对电子式三相电能表的技术要求；其通讯规约符合DL/T645《多功能电能表通讯规约》的要求。

2．工作原理I A I B I C U U U图1 DTS25 D/DSS25 D 电子式三相有功电能表原理框图DTSX25 D/DSSX25 D 电子式三相有功无功电能表原理框图3．规格型号4．技术指标1)仪表常数(见表2)表22)电气参数正常工作电压：0.7～1.2倍额定电压绝缘电压：≥2000VAC每相电压回路功耗：≤1.5W和5VA每相电流回路功耗：≤1VA3)技术参数（表3）表34)气候条件正常工作温度：-25℃～+55℃极限工作温度：-40℃～+70℃存储和运输温度：-40℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

DT(S)SY606三相电子式预付费电能表(数码管)使用说明书DTSY606： 2020E740-33DSSY606： 2020E739-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型、DSSY606型系列三相电子式预付费电能表(数码管)，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

本产品可用来计量额定电压、额定频率50Hz的三相交流有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》的技术要求。

2主要功能2.1计量功能：能够计量正、反两个方向的有功功率。

且以每0.01kWh向正方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。

2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。

2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。

2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。

2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。

2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。

2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零则直接断电或通过控制外部断电装置进行断电。

DSS/DTS858型三相电子式有功电能表符合标准：GB/T 17215.321-2008产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、概述DSS/DTS858型三相电子式有功电能表是我公司推出的新产品。

该产品采用先进的超低功耗固态集成技术和SMT工艺制造，使之测量准确度，稳定性等均得到了可靠保证，该产品符合国家标准GB/T17215.321-2008《1级和2级静止式交流有功电能表》中对三相电子式电能表的全部技术要求。

二、功能和特点1）三相双向有功电能计量，一相或两相断电，计量准确度不受影响；2）宽工作温度范围，高可靠性，长期工作不需调校；3）具有电能测试信号输出；4）具有断电缺相指示功能（可选）。

三、规格和主要技术指标1）规格型号型号准确等级额定电压额定电流常数DTS858有功B(1)级有功A(2)级3×57.7/100V3×1.5(6)A/0.05-0.25(6)A1600imp/kWh3(6)A/0.05-0.25(6)ADSS858220/380V 3×100V3×380V 5(20)A/0.1-0.25(20)A400imp /kWh 10(40)A/0.2-0.5(40)A5(60)A/0.25-0.5(60)A15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A 10(100)A/0.8-2(100)A30(100)A/0.8-2(100)A注意：特殊电表常数以实际为准2）准确度等级：B 级(1)级，A 级(2)级；3）起动电流：0.4%Ib （1级），0.5%Ib（2级）；4）显示方式:A 、6位机械计度器显示用户总用电量,分辨率0.01kWh ；例如上图显示为电量0.8度B 、液晶电量显示采用8位液晶显示,6位整数,2位小数。

4.1电能计量功能电能计量功能：有功电能计量。

三相电源供电，一相或两相断电，计量准确度不受影响。
