三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。

本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。

一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。

外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。

电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。

电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。

二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。

电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。

通过采集这两个参数，电能表可以计算出电能消耗的具体数值。

三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。

这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。

用户可以根据具体情况进行合理设定，以满足实际需求。

四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。

同时还需要保证设备与电路的接地连接牢固可靠。

2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。

3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。

用户可以通过数字显示部分查看电能消耗的具体数据。

4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。

如发现异常情况应及时处理，以避免对设备的损害。

第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。

本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。

一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。

二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。

DDSU6606vctbq-F型单相电子式电能表(导轨) 使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。

通过掌机或Wi-Fi进行通讯，方便用户抄表。

2 工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。

如图1所示。

图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

4.2电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4红外通信：红外通信接口波特率为1200bit/s。

4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

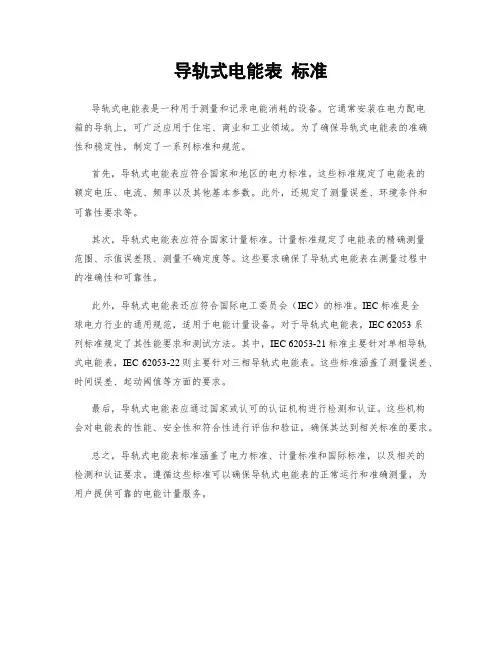

导轨式电能表标准
导轨式电能表是一种用于测量和记录电能消耗的设备。

它通常安装在电力配电
箱的导轨上，可广泛应用于住宅、商业和工业领域。

为了确保导轨式电能表的准确性和稳定性，制定了一系列标准和规范。

首先，导轨式电能表应符合国家和地区的电力标准。

这些标准规定了电能表的
额定电压、电流、频率以及其他基本参数。

此外，还规定了测量误差、环境条件和可靠性要求等。

其次，导轨式电能表应符合国家计量标准。

计量标准规定了电能表的精确测量
范围、示值误差限、测量不确定度等。

这些要求确保了导轨式电能表在测量过程中的准确性和可靠性。

此外，导轨式电能表还应符合国际电工委员会（IEC）的标准。

IEC标准是全
球电力行业的通用规范，适用于电能计量设备。

对于导轨式电能表，IEC 62053系
列标准规定了其性能要求和测试方法。

其中，IEC 62053-21标准主要针对单相导轨式电能表，IEC 62053-22则主要针对三相导轨式电能表。

这些标准涵盖了测量误差、时间误差、起动阈值等方面的要求。

最后，导轨式电能表应通过国家或认可的认证机构进行检测和认证。

这些机构
会对电能表的性能、安全性和符合性进行评估和验证，确保其达到相关标准的要求。

总之，导轨式电能表标准涵盖了电力标准、计量标准和国际标准，以及相关的
检测和认证要求。

遵循这些标准可以确保导轨式电能表的正常运行和准确测量，为用户提供可靠的电能计量服务。

导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。

该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。

3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。

“○”表示可选该功能项。

型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

苏制00000108号DTSD71/DSSD71型导轨式三相多功能电能表安装使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1.概述导轨式三相多功能电能表是我公司推出的新型多功能电能表。

该电表由LCD液晶显示用电总电量、LCD显示可选配RS485通讯接口，具有体积小、重量轻、外表美观、工艺先进，安装方便等特点。

具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电、长寿命等性能。

该电表符合GB/T17215.xxx-2008系列国家标准和电力行业标准DL/T614-2007对电能表的各项要求。

2.外形尺寸3.技术参数项目技术指标计量精度有功0.5S级或1级无功2级额定电压Un 见规格表额定电流见规格表参比频率50Hz时钟精度≤0.5s/d 脉冲常数见规格表脉宽80±20ms工作电压正常工作电压0.9-1.1Un 极限工作电压0.7-1.2Un启动电流1级直接接入式：0.004Ib1级经CT接入式：0.002In 0.5S级经CT接入式：0.001In通讯协议DL/T645-2007，MODBUS-RTU(默认9600，N81)，(其他协议可定制)温度正常工作温度：-25℃~ 55℃极限工作温度：-40℃~ 70℃存储环境温度：-40℃~ 80℃相对湿度≤95%(无凝露)功能定制19次谐波测量，负荷曲线4.规格表规格准确度接入方式电压规格(V) 电流规格(A)常数(imp/kWh)DSSD71有功0.5S/1级无功2级经电压电流互感器3×100 1.5(6) 20000DTSD71有功0.5S/1级无功2级经电流互感器3×220/380 1.5(6) 6400 直接式3×220/3805(20) 160010(40) 80020(80) 4005.接线图(下为样图，以实物丝印为准)图1：三相三线经电压、电流互感器接式接线图(3×100V) 图2：三相四线直接接入式接线图(3×220/380V)图3：三相四线经电流互感器接式接线图(3×220/380V)6.按键说明6.1编程操作：在编程操作下，仪表提供了密码验证和修改(CODE)、参数设置(SET)、显示设置(DIS)、通讯设置(CONN)四个基本菜单项目，和SETT(设置时间)、SETQ(设置时区)、SQ-1(设置时段1)和SQ-2(设置时段2)共8个菜单项目；使用单排显示的分层菜单结构管理方式：第1级菜单显示主菜单；第2级菜单显示设置项信息，第三级菜单显示设置信息。
