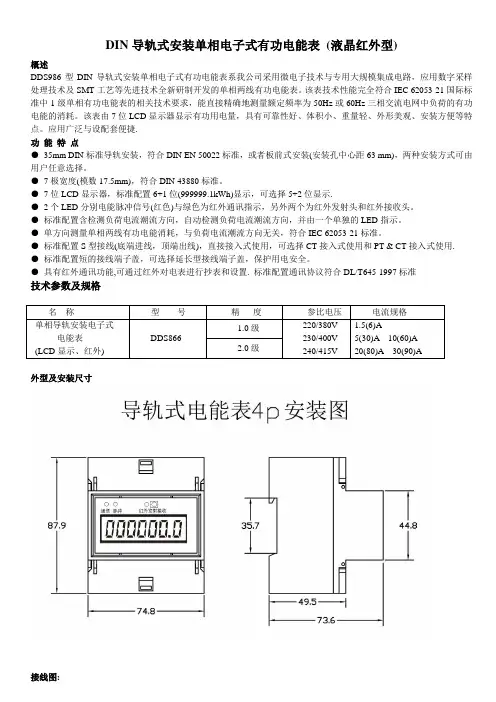

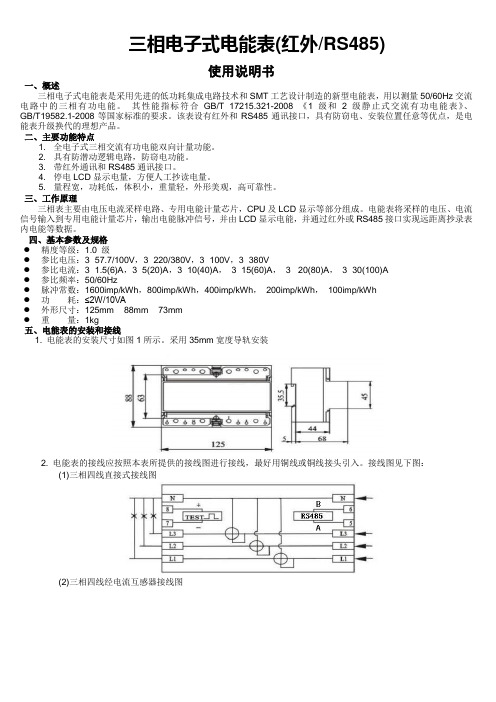

三相电子式电能表(红外/RS485)使用说明书一、概述三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表，用以测量50/60Hz交流电路中的三相有功电能。
其性能指标符合GB/T 17215.321-2008 《1级和2级静止式交流有功电能表》、GB/T19582.1-2008等国家标准的要求。
该表设有红外和RS485通讯接口，具有防窃电、安装位置任意等优点，是电能表升级换代的理想产品。
二、主要功能特点1. 全电子式三相交流有功电能双向计量功能。
2. 具有防潜动逻辑电路，防窃电功能。
3. 带红外通讯和RS485通讯接口。
4. 停电LCD显示电量，方便人工抄读电量。
5. 量程宽，功耗低，体积小，重量轻，外形美观，高可靠性。
三、工作原理三相表主要由电压电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。
电能表将采样的电压、电流信号输入到专用电能计量芯片，输出电能脉冲信号，并由LCD显示电能，并通过红外或RS485接口实现远距离抄录表内电能等数据。
四、基本参数及规格●精度等级：1.0 级●参比电压：3×57.7/100V，3×220/380V，3×100V，3×380V●参比电流：3×1.5(6)A，3×5(20)A，3×10(40)A，3×15(60)A，3× 20(80)A，3×30(100)A●参比频率：50/60Hz●脉冲常数：1600imp/kWh，800imp/kWh，400imp/kWh，200imp/kWh，100imp/kWh●功耗：≤2W/10VA●外形尺寸：125mm × 88mm × 73mm●重量：1kg五、电能表的安装和接线1. 电能表的安装尺寸如图1所示。
采用35mm宽度导轨安装2. 电能表的接线应按照本表所提供的接线图进行接线，最好用铜线或铜线接头引入。
DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD 显示，有红外或RS485通信功能。
该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。
可为电力部门提供先进、可靠的计量工具。
该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。
注：可根据用户需要制造特殊规格的表。
3．主要电气性能指标：3． 1 基本误差：见表1有功1.0级有功2.0级电流值 功率因数 COSФ误差 %功率因数 COSФ 误差 % 0.05Ib≤I<0.1Ib 1.0 ±1.5 1.0 ±2.5 0.1Ib≤I<Imax 1.0±1.0 1.0±2.0 0.1Ib≤I<0.2Ib 0.5滞后或0.8超前 ±1.5 0.5滞后或0.8超前 ±2.5 0.2Ib≤I<Imax0.5滞后或0.8超前±1.0 0.5滞后或0.8超前±2.03． 2 起动电流：有功≤0.005Ib（2级） 有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级） 有功≤0.002Ib（1级，经互感器接入）。
3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。
3．4 电气参数电池停电不显示电流 ≦10uA 正常工作电压0.85Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un 每相电压线路功耗 ≤1.0W 和5VA 电流线路功耗 ≤1VA 备份电池电压3.6VDC 电池停电显示电流 ≦30uA 3.4 时钟参数时钟准确度 0.5S/d（23℃） 电池容量≥1.2Ah3.5 气候条件正常工作温度: -15℃ ～ +55℃极限工作温度范围： -20℃～ +70℃贮存与运输温度范围：-25℃～ +70℃3.6外型尺寸： 268×171×76mm。
目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。
通讯本电能表能通过其RS485接口实现远距离抄录表内电能等数据。
并能通过其红外通讯接口用掌上电脑实现近距离抄录表内电能数据。
编码格式、校验（偶校验）和数据传输方式（八个数据位,一个停止位）符合MODBUS-RTU标准要求。
通讯波特率默认为1200bps、2400bps、4800bps、9600bps(默认)可选。
MOBUS通讯协议描述：1、数据格式：地址 + 功能码 + 数据 + CRC校验码2、读取电表参数举例：比如需要读表地址为01，数据起始地址为00当前A 相电压的数据，需要输入如下数据：（1）下发数据：01 04 00 00 00 02 71 CB数据详细说明01 仪表地址04 功能码，读仪表内部寄存器数据00 00 从仪表内部的00 00寄存器地址开始读取数据00 02 读取数据长度，为2个字4个字节的数据71 CB 为前面数据的CRC校验，其中高位在前，低位在后数据详细说明01 仪表地址04 返回功能码04 返回的数据长度为4个字节的数据长度43 6B58 0E返回的数据，为4个字节的数据25 D8 返回的CRC校验（3）数据格式说明：读取的电表内部的数据符合IEEE-754标准浮点数，数据格式为32位4字节的单精度浮点数数据格式。
3、修改表地址：修改表地址的命令：比如将表地址修改为02，则发如下命令：01 10 00 08 00 02 04 40 00 00 00 E7 C9数据详细说明01 仪表地址10 功能码，写仪表内部寄存器数据00 08 从仪表内部的00 08寄存器地址开始写数据00 02 写数据长度，为2个字，4个字节的数据04 写数据长度，为,4个字节的数据40 00 00 00 写入的表的表地址，4个字节的数据，浮点型数据E7 C9 CRC校验返回数据：01 10 00 08 00 02 C0 0A4、修改表通讯速率：修改电表通讯速率的命令：比如将表的通讯速率改为：1200bps,则发如下命令：01 10 00 00 00 02 04 44 96 00 00 07 73数据详细说明01 仪表地址10 功能码，写仪表内部寄存器数据00 00 从仪表内部的00 00寄存器地址开始写数据00 02 写数据长度，为2个字，4个字节的数据04 写数据长度，为,4个字节的数据44 96 00 00 写入的表的通讯速率，4个字节的数据，浮点型数据25 7B CRC校验在MODBUS协议中，使用功能码0x04可读取表计数据，地址（Hex)寄存器参数说明HI LO 描述单位格式模式01 00 总有功电量千瓦时浮点只读使用功能码0x03可读取表计参数，或者使用功能码0x10可修改参数，寄存器地址如下：地址（Hex)保存寄存器参数HI LO长度(字节)格式描述单位模式00 00 4 浮点波特率(1200 24004800 9600)bps读/写00 02 4 浮点校验位(0:偶校验; 1:奇校验; 2:无校验 )读/写00 08 4 浮点通讯地址(表号1-247）无读/写。

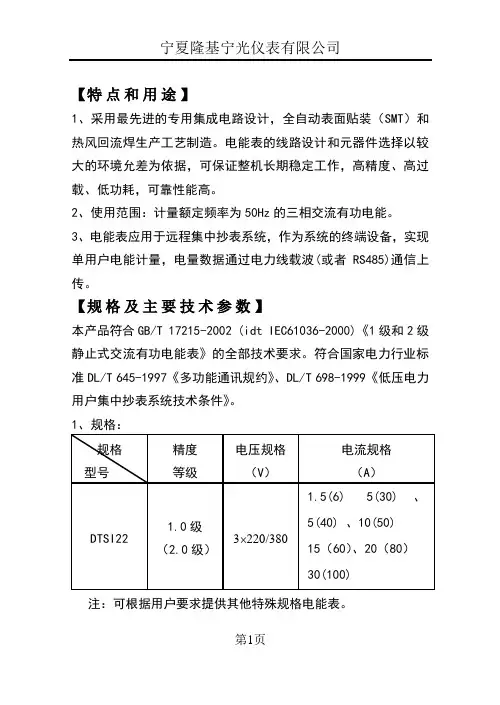

【特点和用途】1、采用最先进的专用集成电路设计，全自动表面贴装（SMT）和热风回流焊生产工艺制造。
电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。
2、使用范围：计量额定频率为50Hz的三相交流有功电能。
3、电能表应用于远程集中抄表系统，作为系统的终端设备，实现单用户电能计量，电量数据通过电力线载波(或者RS485)通信上传。
【规格及主要技术参数】本产品符合GB/T 17215-2002 (idt IEC61036-2000)《1级和2级静止式交流有功电能表》的全部技术要求。
符合国家电力行业标准DL/T 645-1997《多功能通讯规约》、DL/T 698-1999《低压电力用户集中抄表系统技术条件》。
注：可根据用户要求提供其他特殊规格电能表。
第1页2、主要技术参数：（2）电气参数:准确度等级：有功1.0级（2.0级）起动电流：0.4 % Ib（0.5 % Ib）功耗：电压线路≤ 1.0W, 5.0VA、电流线路 < 1.0VA 潜动：具有逻辑防潜动电路频率范围：50Hz±5%时钟精度：日计时误差小于0.5秒载波通信传输距离：电力主干线1.5千米（必须中继）。
中继深度：4级。
数据保存有效期：≥20年掉电存贮时间：>20年使用环境温度：-30℃—+60℃【功能介绍】1．有功电量计量：计量总用电量、上月、上上月电量，反向电量计入有功总电量中。
第2页2．具有逻辑防窃电功能。
当电表接线有一相或两相电流线接反，电能表仍能够正常计量。
3．结算功能：自动结算日可以通过编程进行设置，到结算日时电能表就将用电数据自动进行结算处理。
4．断相指示功能：断A、B、C三相任意一相电压，电表都能够进行指示。
5．广播校时功能：电能表的时钟与校表系统时间误差在10分钟内校时才能成功，并且每天只允许广播校时一次。
6．数据存储：电表可保存最近3个月的电量和最近一天日冻结电量。
068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。
2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。
6操作与显示6.2显示界面上电后显示正向有功电能。
可通过三类查看键实现翻屏显示。
各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。
三相电子式有功电能表使用说明书DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司三相电子式有功电能表使用说明书1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD显示，有红外或RS485通信功能。
该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。
可为电力部门提供先进、可靠的计量工具。
该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。
注：可根据用户需要制造特殊规格的表。
3．主要电气性能指标：3． 1 基本误差：见表1电流值0.05Ib≤I<0.1Ib 0.1Ib≤I<Imax 0.1Ib≤I<0.2Ib 0.2Ib≤I<Imax有功1.0级功率因数COSФ1.0 1.00.5滞后或0.8超前 0.5滞后或0.8超前有功2.0级功率因数 COSФ 误差 %±1.5 1.0 ±1.0 1.0±1.5 0.5滞后或0.8超前 ±1.0 0.5滞后或0.8超前误差 % ±2.5 ±2.0 ±2.5 ±2.03． 2 起动电流：有功≤0.005Ib（2级）有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级）有功≤0.002Ib（1级，经互感器接入）。
3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。
3．4 电气参数正常工作电压极限工作电压每相电压线路功耗电流线路功耗备份电池电压电池停电显示电流电池停电不显示电流时钟准确度电池容量0.85Un ～ 1.15Un 0.7Un ～ 1.2Un ≤1.0W和5VA ≤1VA 3.6VDC ≦30uA ≦10uA 0.5S/d（23℃）≥1.2Ah3.4 时钟参数三相电子式有功电能表使用说明书3.5 气候条件正常工作温度:极限工作温度范围：贮存与运输温度范围：3.6外型尺寸： 268×171×76mm。
DTSD106-M100三相电子式电能表用户使用手册山东力创科技有限公司尊敬的客户：首先感谢您购买和使用本公司的产品。
山东力创科技有限公司是专业从事能源计量与节能控制整体解决方案的国家级高新技术企业，山东省100家科技企业重点联系单位，山东优秀民营企业。
公司通过了ISO9001质量体系认证。
在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或销售中心联系。
如需要业务咨询的联系电话，请拨山东力创科技有限公司服务热线：0634-6251390/6251391，或登陆网站Http：//www．查询。
本说明书适用于山东力创科技有限公司生产的DTSD106-M100三相电子电能表。
关于本说明书如有变更，恕不另行通知。
本公司有最终解释权。
2010-4-201.概述DTSD106-M100三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。
该电能表采用LCD显示，可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。
该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能，符合国标GB/T17215中电子式电能表的相关技术要求。
2.产品规格.3.技术参数表2：模块技术参数及指标4.安装与接线4.1 外形尺寸：单位（mm）正视图侧视图图1 DTSD106-M100三相电子式电能表外形图4.2 安装方式DTSD106-M100三相电子式电能表采用35mm标准导轨式安装方式，如下图图2 三相电子式电能表安装图4.3 接线方式DTSD106-M100三相电子式电能表支持一次接入（直接接入）和二次接入（经电流互感器CT 接入）两种接线方式。
直接接入如下图图3 三相四线直接接入通过CT接入如下图：图4 三相四线经CT接入注：实际接线时请以表侧接线图为准。
三相费控智能电能表使用说明书 DTZY75-A型三相费控智能电能表（远程）使用说明书江苏爱迪电子有限公司- 1 -三相费控智能电能表使用说明书目录一、概述.......................................................- 4 -1.1、性能.....................................................- 4 - 二、规格与主要技术参数：.......................................- 5 -2.1、规格.....................................................- 5 - 2.2、主要技术参数：...........................................- 6 - 三、计量.......................................................- 7 -3.1、计量功能.................................................- 7 - 3.1.1电能测量四象限定义.......................................- 7 - 3.1.2 电能计量功能............................................- 8 - 3.1.3 最大需量计量功能........................................- 8 - 3.1.4 电参量测量功能..........................................- 9 - 3.2、电压监测功能............................................- 10 - 3.2.1 失压概念...............................................- 10 - 3.2.2 失压判定...............................................- 10 - 3.2.3 失压记录...............................................- 10 - 3.2.4 全失压判定、记录功能...................................- 11 - 3.3、电流监测功能............................................- 11 - 3.3.1 失流记录功能...........................................- 11 - 四、功能......................................................- 11 -4.1、报警功能................................................- 11 - 4.2、断电控制................................................- 11 - 4.3、开盖报警................................................- 11 - 4.4、停电....................................................- 12 - 4.5、时段控制................................................- 12 - 4.6、自动结算功能............................................- 12 - 4.7、数据冻结功能...........................................- 12 - 4.8、事件记录功能...........................................- 13 - 4.9.1通讯接口及规约..........................................- 14 - 4.9.2 编程允许与限制.........................................- 14 - 4.9.3软硬件保护..............................................- 14 - 五、电表使用方法..............................................- 15 -5.1、调整、校验..............................................- 15 -- 2 -三相费控智能电能表使用说明书 5.2、安装....................................................- 15 - 5.3、抄表....................................................- 17 - 5.4、更换电池................................................- 17 - 5.5、最大需量清零............................................- 18 - 六、显示......................................................- 18 -6.1、显示画面符号定义........................................- 18 - 6.2、循显画面................................................- 19 - 6.3、故障报警显示............................................- 23 - 七、通讯......................................................- 24 - 八、运输贮存与保证期限........................................- 24 -8.1、运输....................................................- 24 - 8.2、贮存....................................................- 24 - 8.3、修理及更换..............................................- 24 -- 3 -三相费控智能电能表使用说明书一、概述DSZY75-A/DTZY75-A型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
DTSD106-M100三相电子式电能表用户使用手册山东力创科技股份有限公司1.概述DTSD106-M100三相电子式电能表是山东力创科技股份有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。
该电能表采用LCD显示，可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。
该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能，符合国标GB/T17215中电子式电能表的相关技术要求。
2.产品规格.3.技术参数4.安装与接线4.1 外形尺寸：单位（mm）正视图侧视图图1 DTSD106-M100三相电子式电能表外形图4.2 安装方式DTSD106-M100三相电子式电能表采用35mm标准导轨式安装方式，如下图图2 三相电子式电能表安装图4.3 接线方式DTSD106-M100三相电子式电能表支持一次接入（直接接入）和二次接入（经电流互感器CT 接入）两种接线方式。
直接接入如下图图3 三相四线直接接入通过CT接入如下图：图4 三相四线经CT接入注：实际接线时请以表侧接线图为准。
4.4 安装注意事项及方法◆电能表应装在室内通风干燥的地方，采用35mm标准导轨方式安装。
◆安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。
对于直接接入式电能表接线时应注意进线和出线方向，并将螺钉拧紧，避免因接触不良而引起电能表工作不正常；经电流互感器接入式的电能表接线时应注意电流互感器次级的极性。
5.面板显示说明5.1 面板格式图5 三相电子式电能表面板格式5.2 功能说明计量◆计量正反向有功和无功电能◆正向有功、反向有功、正向无功、反向无功电能分别存储、并保存在铁电中◆断电后所有存储数据不丢失，并能保持10年以上显示◆ 7位宽温型LCD显示◆可实现数据循环显示，循环显示时间为3s◆电能脉冲用红色LED指示输出◆有功电能脉冲输出◆无源光电隔离型输出端口，脉冲宽度：80ms±20ms通信◆通信接口：RS485◆通信协议：MODBUS-RTU（其他协议可定制）◆通信速率：1200bps、2400bps、4800bps、9600bps、19200bps可选抄表功能：◆通过RS485通信，上位机可实现自动抄表功能5.3 显示说明默认状态下，电表循环显示三相电压、三相电流、总有功功率、总功率因数及总有功电能等，循环显示时间为3s。
液晶显示内容及数据格式说明如下：图7 B相电压显示界面图8 C相电压显示界面图9 A相电流显示界面图10 B相电流显示界面图11 C相电流显示界面格式图12-1 总有功功率显示界面注：图12-1显示的为三相电流正向接入，当三相电流反向接入时，总有功功率显示为负值，如图12-2所示：图12-2 总有功功率负数显示界面当电压电流满量程输入时，电压变比电流变比分别为最大值1000和2000时，将显示Err，但上位机采集的数据时正确的，如图12-3所示：图12-3 总有功功率Err显示图13-1 总功率因数显示界面图13-2 总功率因数负数显示界面图14 总有功电能显示界面6. 通信说明6.3 RS485/MODBUS-RTU 通信方式◆ 通信接口：RS485◆ 通信接线方式：二线制（A+、B-）,屏蔽双绞线 ◆ 通信工作方式：半双工◆ 通信速率：9600bps （默认）、1200bps 、2400bps 、4800bps 、19200bps 可选6.3 通信接线◆ 通信连接的线形连接方式计算机通信口图15 三相电子式电能表线形连接方式图◆ 通信连接的环形连接方式计算机通信口图16 三相电子式电能表环形连接方式图6.1.通信协议DTSD106-M100三相电子式电能表使用MODBUS-RTU 通讯协议，MODBUS 协议详细定义了数据序列和校验码，这些都是数据交换的必要内容。
MODBUS 协议在一根通讯线上使用主从应答式连接（半双工），首先，主计算机发出信号寻址某一台唯一的终端设备（从机），然后，被寻址终端设备发出的应答信号以相反的方向传输给主机。
MODBUS 协议只允许在主机（PC 机或PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
同时，此表还支持DLT645规约，可采集相应的电压电流功率电能等，具体可参考国标DLT645_1997相关内容。
下面讲述MODBUS 协议内容。
传输方式传输方式是一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS 协议RTU方式相兼容的传输方式。
二进制编码(Coding System) 8位起始位(Start bit) 1位数据位(Data bits) 8位校验(Parity) 奇、偶或无校验停止位(Stop bit) 1位/2位错误检测(Error checking) CRC（循环冗余校验）协议当数据帧到达终端设备时，该设备去掉数据帧的“信封”（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到取得的“信封”中，把数据帧返回给发送者。
返回的响应数据中包含了以下内容：终端从机地址(Address)、被执行了的命令(Function)、执行命令生成的被请求数据(Data)和一个校验码(Check)。
发生任何错误都不会有成功的响应。
数据帧格式地址（Address）域地址域在帧的开始部分，由一个字节（8位二进制码）组成，十进制为0～247。
这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。
每个终端设备的地址必须是唯一的，仅仅被寻址到的终端会响应包含了该地址的查询。
当终端发送回一个响应，响应中的从机地址数据便告诉了主机哪台终端正与之进行通信。
功能（Function）域功能域代码告诉了被寻址到的终端执行何种功能。
表4列出了三相电子式电能表用到的功能码，表4 功能码数据(Data)域数据域包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。
这些数据的内容可能是数值、参量地址或者设置值。
例如：功能域码告诉终端读取一个寄存器，数据域则需要指明从哪个寄存器开始及读取多少个数据，内嵌的地址和数据依照类型和从机之间的不同内容而有所不同。
注意, 发送序列总是相同的:地址、功能码、数据和与方向有关的出错校验。
错误校验(Check)域该域允许主机和终端检查传输过程中的错误。
有时，由于电噪声和其它干扰，一组数据在从一个设备传输到另一个设备时在线路上可能会发生一些改变，出错校验能够保证主机或者终端不去响应那些传输过程中发生了改变的数据，这就提高了系统的安全性和效率，出错校验使用了16位循环冗余的方法（CRC16）。
错误检测方法循环冗余校验（CRC）域占用两个字节，包含了一个16位的二进制值。
CRC值由传送设备计算出来，然后附加到数据帧上，接收设备在接收数据时重新计算CRC值，然后与接收到的CRC域中的值进行比较，如果这两个值不相等，就发生了错误。
CRC运算时，首先将一个16位的寄存器预置为全1，然后连续把数据帧中的每个字节中的8位与该寄存器的当前值进行运算，仅仅每个字节的8个数据位参与生成CRC，起始位和终止位以及可能使用的奇偶位都不影响CRC。
在生成CRC时，每个字节的8位与寄存器中的内容进行异或，然后将结果向低位移位，高位则用“0”补充，最低位（LSB）移出并检测，如果是1，该寄存器就与一个预设的固定值（A001H）进行一次异或运算，如果最低位为0，不作任何处理。
上述处理重复进行，直到执行完了8次移位操作，当最后一位（第8位）移完以后，下一个8位字节与寄存器的当前值进行异或运算，同样进行上述的另一个8次移位异或操作，当数据帧中的所有字节都作了处理，生成的最终值就是CRC值。
生成一个CRC的流程为：1、预置一个16位寄存器为0FFFFH（全1），称之为CRC寄存器。
2、把数据帧中的第一个字节的8位与CRC寄存器中的低字节进行异或运算，结果存回CRC寄存器。
3、将CRC寄存器向右移一位，最高位填以0，最低位移出并检测。
4、如果最低位为0：重复第三步（下一次移位）；如果最低位为1：将CRC寄存器与一个预设的固定值（A001H）进行异或运算。
5、重复第三步和第四步直到8次移位。
这样处理完了一个完整的八位。
6、重复第2步到第5步来处理下一个八位，直到所有的字节处理结束。
7、最终CRC寄存器得值就是CRC的值。
如果用户需要了解更详细的有关Modbus的信息,可访问获取更详细的信息。
6.3通信应用格式详解◆读数据（功能码03）查询数据帧此功能允许用户获得设备采集与记录的数据及系统参数。
主机一次请求的数据个数，没有限制，但不能超出定义的地址范围。
表5 的例子是从17号从机读3个采集到的基本数据（数据帧中每个地址占用2个字节）P，Q，S，DTSD106-M100中P的地址为0046H，Q的地址为0047H，S的地址为0048H。
响应数据帧响应包含从机地址、功能码、数据的数量和CRC错误校验。
表6的例子是读取P，Q，S(P=2710H，Q=2710H，S=2710H)的响应。
◆预置多寄存器（功能码01H）查询数据帧功能码16(十进制)（十六进制为10H）允许用户改变多个寄存器的内容,EX8-33中系统参数和电度量等数据可用此功能码写入。
注意, 禁止对不具有可写属性的单元强行写入。
下面的例子是预置地址为17号的从机的电压变比UBB为0002。
UBB对应的地址为0004H,UBB占2个字响应数据帧对于预置多寄存器请求的正常响应是在寄存器值改变以后回应机器地址、功能号、数据起始地址、数据个数、CRC校验码。
如下表:表8 预置多寄存器响应数据帧5、通讯地址表1、系统参数寄存器:表9：系统只读参数寄存器地址和通讯数据表（功能码03H,只读）:表10 ：系统配置参数寄存器地址和通讯数据表（功能码03H读、10H写）:注：1、模块实时数据更新周期T_S被设置为新值后，必须重新上电使模块按新的参数运行；系统配置参数值设定后不要频繁更改；表11：电能量寄存器地址和通讯数据表（功能码03H读、10H写）:注:1、有功脉冲常数4800imp/kWh,有功电量计算公式:DATA*U0*I0/18000000;无功电量计算公式：DATA*U0*I0/10800000；2、当电能表直接接入时，其电能示数即为实际用电量；当电能表配用电流互感器或电压互感器接入时，在读取电能示数后必须乘以电流互感器及电压互感器倍率才是其实际用电量。
注:清电度数据,使用功能码10H,写入的数据必须都为0,写入其他数据则无效;写寄存器的所有信息必须按下表：如：清除1号模块的正向有功总电能，则：命令：01 10 000C 0002 04 00 00 00 00 F3 FA响应：01 10 000C 0002 81 CB2、模块电量等寄存器（功能码03H）表12：模块测量电量寄存器地址和通讯数据表（功能码03H，只读）:注：每个寄存器地址对应的数据为2个字节，所有数据为十六进制数，为其满量程的百分数；7、注意事项：1、电能表的负载能力在0.05IB～Imax（直接接入）或0.02Ib～Imax（经电流互感器接入）之间，超过这一负载能力范围，将会使电能计量不准或损坏。
