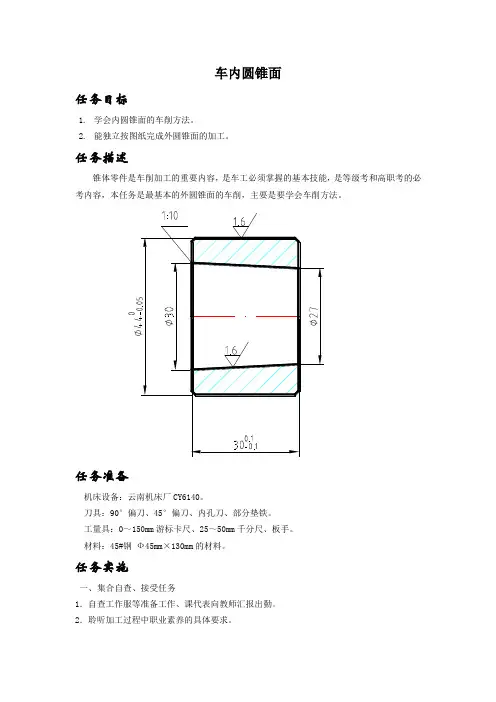

车内圆锥面任务目标1.学会内圆锥面的车削方法。
2.能独立按图纸完成外圆锥面的加工。
任务描述锥体零件是车削加工的重要内容，是车工必须掌握的基本技能，是等级考和高职考的必考内容，本任务是最基本的外圆锥面的车削，主要是要学会车削方法。
任务准备机床设备：云南机床厂CY6140。
刀具：90°偏刀、45°偏刀、内孔刀、部分垫铁。
工量具：0～150mm游标卡尺、25～50mm千分尺、板手。
材料：45#钢Ф45mm×130mm的材料。
任务实施一、集合自查、接受任务1．自查工作服等准备工作、课代表向教师汇报出勤。
2．聆听加工过程中职业素养的具体要求。
3．明确学习流程（任务分析→观看示范、任务准备→操作练习→任务自评、师评→巩固练习）二、车内圆锥面的方法（仔细观察教师的示范，并完成下面的填空）1、转动小滑板法车内圆锥1 ）钻孔：用小于锥孔小端直径1～2mm的麻花钻钻底孔。
2 ）内圆锥车刀的选择及装夹：选用圆锥形刀柄，且使刀尖与刀柄中心对称平面等高。
装刀时，使刀尖严格对准工件中心，刀柄与工件锥孔周围应留有一定空隙。
3 ）转动小滑板：根据公式计算出圆锥半角α/2，小滑板逆时针方向转动一个圆锥半角α/2 。
第一步：用呆扳手将小滑板下面转盘螺母松开。
如图1第二步：小滑板逆时针转动，使小滑板基准线与圆锥半角刻度线对齐，再锁紧转动盘上的两颗对角螺母。
如图2图1 第一步图2第二步第三步：转动刀架使车刀刀刃与工件旋转轴心线成90°。
如图3第四步：转动小滑板使小滑板与小滑板导轨平齐。
如图4图3 第三步图4 第四步如果要加工配合的圆锥表面，可以先转动小滑板车好外圆锥面，然后不要变动小滑板角度，将内圆锥车刀反装，使切削刃向下，主轴仍正转，便可以加工出与圆锥体相配合的圆锥孔。
这种方法适于车削数量较少的配套圆锥，可以获得比较理想的配合精度。
4 ）粗车内圆锥面：加工时，车刀从外边开始切削（主轴仍正转），当塞规能塞进工件约1/2 时检查校准圆锥角。
车削圆锥面的方法
车削圆锥面的方法可以分为以下几种：
1. 斜面车削法：将工件放置在车床上，使用车刀沿着圆锥面的轴线方向向下斜切，通过调整车刀角度和车床进给速度来控制圆锥面的形状和尺寸。
2. 摆动削法：在车床上安装一个可摆动的工作台，将工件夹持在工作台上，通过摆动工作台的角度来实现圆锥面的车削。
这种方法适用于小型工件的车削。
3. 长度调整法：在工件上先加工出一个粗略的圆锥面，然后使用测量工具（如量具或卡规）来测量圆锥面的误差，并根据测量结果进行调整，直到圆锥面达到要求。
4. 反复试削法：通过不断调整车床进给速度和车刀位置，反复试削工件，然后使用测量工具来检查圆锥面的形状和尺寸，并根据测量结果进行调整，直到圆锥面达到要求。
以上是常用的几种车削圆锥面的方法，具体使用哪种方法取决于工件的尺寸、形状和要求。
对于复杂的圆锥面，可能需要使用多种方法的组合或者采用专用的车削工具来进行加工。
将工件车削成圆锥表面的方法称为车圆锥。
常用车削锥面的方法有宽刀法、转动小刀架法、靠模法、尾座偏移法等几种。
这里介绍宽刀法、转动小刀架法、尾座偏移法、靠模法。
1.宽刀法车削较短的圆锥时，可以用宽刃刀直接车出，如图1所示。
其工作原理实质上是属于成型法，所以要求切削刃必须平直，切削刃与主轴轴线的夹角应等于工件圆锥半角α/2。
同时要求车床有较好的刚性，否则易引起振动。
当工件的圆锥斜面长度大于切削刃长度时，可以用多次接刀方法加工，担接刀处必须平整。
图1 用宽刃刀车削圆锥2.转动小刀架法当加工锥面不长的工件时，可用转动小刀架法车削。
车削时，将小滑板下面的转盘上螺母松开，把转盘转至所需要的圆锥半角α/2的刻线上，与基准零线对齐，然后固定转盘上的螺母，如果锥角不是整数，可在锥附近估计一个值，试车后逐步找正，如图2所示。
图2 转动小滑板车圆锥3.尾座偏移法图3 偏移位座法车削圆锥当车削锥度小，锥形部分较长的圆锥面时，可以用偏移尾座的方法,此方法可以自动走刀，缺点是不能车削整圆锥和内锥体，以及锥度较大的工件。
将尾座上滑板横向偏移一个距离S，使偏位后两顶尖连线与原来两顶尖中心线相交一个α/2角度，尾座的偏向取决于工件大小头在两顶尖间的加工位置。
尾座的偏移量与工件的总长有关，如图3所示，尾座偏移量可用下列公式计算：式中S——尾座偏移量；L—件锥体部分长度；L0——工件总长度；D、d——锥体大头直径和锥体小头直径。
床尾的偏移方向，由工件的锥体方向决定。
当工件的小端靠近床尾处，床尾应向里移动，反之，床尾应向外移动。
4.靠模法如图4所示，靠模板装置是车床加工圆锥面的附件。
对于较长的外圆锥和圆锥孔，当其精度要求较高而批量又较大时常采用这种方法。
图4 用靠模板车削圆锥面车圆锥体的质量分析：1）锥度不准确原因时计算上的误差；小拖板转动角度和床尾偏移量偏移不精确；或者是车刀、拖板、床尾没有固定好，在车削中移动而造成。
甚至因为工件的表面粗糙度太差，量规或工件上有毛刺或没有擦干净，而造成检验和测量的误差。

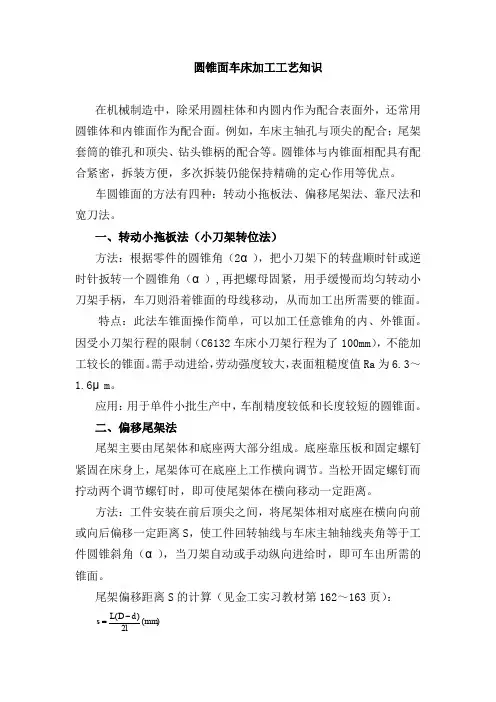

圆锥面车床加工工艺知识在机械制造中，除采用圆柱体和内圆内作为配合表面外，还常用圆锥体和内锥面作为配合面。
例如，车床主轴孔与顶尖的配合；尾架套筒的锥孔和顶尖、钻头锥柄的配合等。
圆锥体与内锥面相配具有配合紧密，拆装方便，多次拆装仍能保持精确的定心作用等优点。
车圆锥面的方法有四种：转动小拖板法、偏移尾架法、靠尺法和宽刀法。
一、转动小拖板法（小刀架转位法）方法：根据零件的圆锥角（2α），把小刀架下的转盘顺时针或逆时针扳转一个圆锥角（α）,再把螺母固紧，用手缓慢而均匀转动小刀架手柄，车刀则沿着锥面的母线移动，从而加工出所需要的锥面。
特点：此法车锥面操作简单，可以加工任意锥角的内、外锥面。
因受小刀架行程的限制（C6132车床小刀架行程为了100mm ），不能加工较长的锥面。
需手动进给，劳动强度较大，表面粗糙度值Ra 为6.3～1.6μm 。
应用：用于单件小批生产中，车削精度较低和长度较短的圆锥面。
二、偏移尾架法尾架主要由尾架体和底座两大部分组成。
底座靠压板和固定螺钉紧固在床身上，尾架体可在底座上工作横向调节。
当松开固定螺钉而拧动两个调节螺钉时，即可使尾架体在横向移动一定距离。
方法：工件安装在前后顶尖之间，将尾架体相对底座在横向向前或向后偏移一定距离S ，使工件回转轴线与车床主轴轴线夹角等于工件圆锥斜角（α），当刀架自动或手动纵向进给时，即可车出所需的锥面。
尾架偏移距离S 的计算（见金工实习教材第162～163页）： )(2)(mm ld D L s -=式中：D，d——锥体大端和小端直径；L——工件总长度；l——锥度部分轴向长度。
特点：此法可以加工较长的锥面，并能采用自动进给，表面加工质量较高，表面粗糙度值小（Ra=6.3～1.6μm）。
因受尾架偏移量的限制，只能车削工件圆锥斜角α<8°的外锥面。
又因顶尖在中心孔内是歪斜的，接触不良，磨损不均匀，变得不圆，导致在加工锥度较大的斜面时，影响加工精度。
