一、引入新课二、新课讲授1．熟悉车削圆锥体的方法车削圆锥的方法常用的有如下四种（1）转动小滑板法将小滑板转动一个圆锥半角，使车刀移动的方向和圆锥素线的方向平行，即可车出外圆锥，如图3.30所示。
用转动小滑板法车削圆锥面操作简单，可加工任意锥度的内、外圆锥面。
但加工长度受小滑板行程限制。
另外需要手动进给，劳动强度大，工件表面质量不高。
（2）偏移尾座法车削锥度较小而圆锥长度较长的工件时，应选用偏移尾座法。
车削时将工件装夹在两顶尖之间，把尾座横向偏移一段距离s，使工件旋转轴线与车刀纵向进给方向相交成一个圆锥半角，如图3.31所示，即可车出正确外圆锥。
采用偏移尾座法车外圆锥时，尾座的偏移量不仅与圆锥长度有关，而且还和两顶尖之间的距离（工件长度）有关。
（3）仿形法仿形法（又称靠模法）是刀具按仿形装置（靠模），如图3.32所示，进给车削外圆锥的方法。
（4）宽刃刀切削法在车削较短的圆锥面时，也可以用宽刃刀直接车出。
宽刃刀的切削刃必须平直，切削刃与主轴轴线的夹角应等于工件圆锥半角，如图3.33所示。
2．熟悉测量圆锥体的方法测量圆锥体，不仅要测量它的尺寸精度，还要测量它的角度（锥度）。
（1）角度的检验1）用万能角度尺使用万能角度尺测量圆锥体的方法如图3.34所示。
使用时要注意：①按工件所要求的角度，调整好万能角度尺的测量范围；②工件表面要清洁；③测量时，万能角度尺面应通过中心，并且一个面要跟工件测量基准面吻合，透光检查；读数时，应该固定螺钉，然后离开工件，以免角度值变动。
2）用角度样板在成批和大量生产时，可用专用的角度样板来测量工件，如图3.35所示。
2．使用的刀具、量具和辅助工具中心钻、外圆车刀、游标卡尺、圆锥套规等。
3．技能训练内容（1）工件图样工件图样如图3.38所示。
（2）参考步骤1）车两端面，保证总长，打中心孔；2）在两顶尖上安装工件，车外圆；3）调头，在两顶尖上安装工件；4）粗车圆锥体，测量圆锥体的锥度，并注意调整，使锥度符合要求；5）重复练习以上步骤。

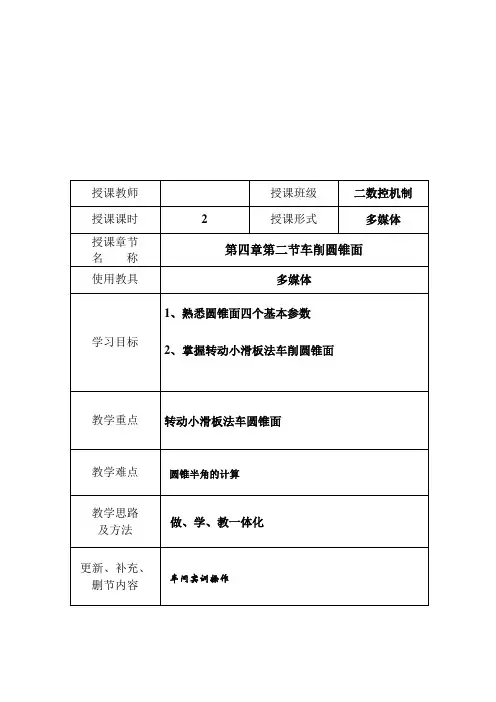

授课教师授课班级二数控机制授课课时 2 授课形式多媒体授课章节名称第四章第二节车削圆锥面使用教具多媒体学习目标1、熟悉圆锥面四个基本参数2、掌握转动小滑板法车削圆锥面教学重点转动小滑板法车圆锥面教学难点圆锥半角的计算教学思路及方法做、学、教一体化更新、补充、删节内容车间实训操作课外作业观摩其它三种车削圆锥面的方法，比较其不同导语同学们知道圆锥面是怎样加工的吗？授课主要内容或板书设计一、圆锥各部分名称1、大端直径D2、小端直径d3、圆锥角α4、圆锥半角α/25、圆锥长度L6、锥度C7、斜度C/2二、车削原理：车削较短的圆锥体时，可以用转动小滑板的方法，也就是将小滑板转到与工件轴心线成α/2的角度，然后进行车削。
三、转动小滑板车削圆锥体的特点：优点:①角度调整范围大,可车削各种角度的工件。
②能车出圆锥体和圆锥孔，并且操作简单方便,特别是同一零件上车削几种圆锥角时调整方便缺点:③只能用手动进刀，劳动强度大, 表面粗糙度难以控制④由于小滑板行程的限制只能加工长度较短的圆锥面。
四、转动小滑板车削圆锥体的准备和调整①小滑板转动角度和方向的确定α/2≈28.70×D-d/L ≈28.70 ×C②转动小滑板的方法将小滑板下面转盘上的螺母松开，把转盘转至所需要圆锥半角的刻度上，与基准零线对齐，然后固定转盘上的螺母③车削前应调整好小滑板镶条的松紧。
如果调得过紧，手动走刀时费力，移动不均匀，车出的锥面不光洁；如果调得过松，造成小滑板间隙过大，车出的工件母线不平直，锥面也不光洁。
④根据工件锥面长度，调整小滑板行程长度。
五、检查锥度方法①使用量角器或角度样板检查锥度②用圆锥套规检查锥度六、容易产生的问题和注意事项1、对刀:车刀必须对准工件旋转中心，避免产生双曲线（母线不直）误差。
可通过把车刀对准实心圆锥体零件端面中心来对刀。
2、车削圆锥体前对圆柱直径的要求，一般应按圆锥体大端直径放余量1毫米左右。
粗车时，吃刀量不宜过大，应先校正锥度，以防工件车小而报废。
教师活动内容学生活动内容设计意图一、组织教学
点名考勤、稳定学生情绪、宣布上课
二、复习提问并作记录
1、圆锥车削方法有几种？
三、分析同学们的答题
四、讲授新课
内圆锥的车削方法：转动小滑板法、仿形法
1．转动小滑板法（视频演示）
用转动小滑板法车削内圆锥面的原理和方法与车削外圆锥面相同，只不过小滑板的转向为顺时针。
（1）车削配套锥面
先将外圆锥面车好，检查合格后，换上要车削的锥孔工件。
在不改变小滑板角度的前提下，把车刀反装，使其刀刃向下，车床主轴仍正传，车削内圆锥面。
由于小滑板角度不变，因此可获得较正确的配套锥面。
回答问题：转动
小滑板、宽刃
刀、仿形、偏移
尾座
观看视频
认真领会
回忆上节
课知识
学会转动
小滑板法
车削内圆
锥
教师活动内容学生活动内容设计意图（2）车削对称锥孔
车削对称锥孔的方法见图5-13。
车削时,先将右边锥孔
车削合格。
车刀退刀后，不改变小滑板角度，把车刀反
装，再车削左边锥孔。
用这种方法车削对称锥孔，能使
两孔的锥度相等并可避免工件两次装夹产生的误差，保
证两对称孔有很高的同轴度。
２、仿形法（视频演示）
仿形法车削内圆锥面的原理和方法与车削外圆锥面相同。
车削时只需将靠板转到与车削外圆锥面时相反的方向就可以了。
九、布置作业
（1）课外作业
（2）预习作业：圆锥面的检测观看视频
认真领会
预习下节课内
容
学会仿形
法车削圆
锥
培养学生
预习书本
的好习惯。
