实 习 教 学 教 案 首 页 No
常州冶金技师学院
授课日期 11.29～12.3
12.29～1.4
授课周次 12 16 讲授时数 1.5 1.5 实习时数 5.5
5.5
班 级 0903 0904
专业类别 专业方向 模块（课题） 分模块（分课题）
作业布置
任课老师 教研组长 系部检查 编写日期 检查日期 检查日期 机械类 镗铣 第四单元车内外圆锥课题一 车外圆锥面 教学目的与要求 1掌握车圆锥的有关计算方法 2能合理选用车圆锥的方法 了解万能角度尺的结构、读数原理和使用方法 教学重、难点及解决措施 重点 圆锥的术语定义及尺寸计算 难点 车圆锥面时产生双曲线误差的原因建议用教具讲解 复习旧课要点 1套类零件结构特征
2车削精度要求较高的孔考虑的两种方案
教学参考及教具（含电教设备） 无 见附页 李冬兴
10.11.15
教
学
准
备
实习图号： C 4-1、书P114图4-14
简明工艺分析1、车外圆至图纸要求
2、车外圆锥的精车刀严格对中心
3、粗车外圆锥
4、精车外圆锥车至图纸要求
5、倒角至图纸要求
操
作要领
1、车刀刀刃始终要保持锋利
2、车刀应严格对准工件中心
3、摇动小拖板时要均匀
工、量、刃具0o～320o万能角度尺，25～50mm千分尺， 90o车刀，45o车刀
原材料(或元器件)φ65×100
设备(仪器、) CA6140
教学内容、方法、教学过程附记
组织教学
2ˊ×5 点名
简述本课主要内容
复习旧课
8ˊ×5 1车削精度要求较高的孔考虑的两种方案?
2套类零件结构特征？
讲授新课
70ˊ×5 课题一车外圆锥面
一、圆锥知识
1.圆锥面的应用及特点
圆锥面配合的主要特点：当圆锥角较小（在3°以下）时，可传递很大的转矩；同轴度较高，
能做到无间隙配合。
加工锥度时，除了尺寸精度、形位精度、表面粗糙度具有较高要求外，还有角度（或锥度）
的精度要求
2.圆锥的各部分名称及尺寸计算
（1）圆锥表面和圆锥
圆锥可以分为外圆锥和内圆锥
（2）基本参数
1）圆锥半角
圆锥角a是在通过圆锥轴线的截面内，两条
素线间的夹角。车削时经常用到的是圆锥角a的
一半（圆锥半角a/2）
2）最大圆锥直径D（大端直径）
3）最小圆锥直径 d（小端直径）
4）圆锥长度 L
5）锥度 C：圆锥大、小端直径之差与长度之比 C=（D-d）÷L
注：圆锥半角a/2与锥度C属于同一基本参数。讲解提问
板书讲授
教学内容、方法、教学过程
附 记 （2） 各部分尺寸计算
圆锥具有四个基本参数，只要已知其中任意三个参数，便可以计算出其他一个末知参数。 1）圆锥半角a/2与其他三个参数的关系 D=d+2Ltga/2 d=D-2Ltga/2 2
2αtg d
D L -=
当a/2＜6°时，可用近似公式： a/2≈28.7°×（D-d ）/L ≈28.7°×C
2）锥度C 与其他三个参数的关系 由L
d
D C -=
推导出D 、d 、L 三个参数与C 的关系为：
D=d+CL
d=D-CL
C
d
D L -=
圆锥半角a/2与锥度C 的关系为： tga/2=C/2 或 C=2tga/2 3.标准工具圆锥
常用标准工具的圆锥有下面两种： （1）莫氏圆锥
莫氏圆锥分为0号、1号、2号、3号、4号、5号、6号七种，最小0号，最大6号。
莫氏圆锥号码不同，圆锥的尺寸和圆锥半角都不同，圆锥的各部分尺寸可由书中表4-1中查出，其锥度见表4-2
扳书 讲授 挂图 讲授
教学内容、方法、教学过程附记（2）米制圆锥
米制圆锥分4号、6号、80号、100号、120号、140号、160号、200号八种。其中140号较少采用。它们的号码表示是大端直径，锥度不变，即C=1：20。
米制圆锥的优点是锥度不变，记忆方便，其各部分尺寸可以从书中表4-1中查得
除了常用标准工具的圆锥外，还经常遇到各种专用标准圆锥，其锥度大小及应用场合见表4-3
二、圆锥面的车削方法
车削外圆锥面要同时保证尺寸精度和圆锥角度。一般先保证圆锥角度，然后精车控制其尺寸精度。
车外圆锥面主要有：转动小滑板法、偏移尾座法、仿形法和宽刃车削法四种
1、转动小拖板法
（1）方法及步骤
1）装夹工件和车刀
车刀必须严格对准工件的旋转中心，否则车出的圆锥素线将不是直线，而是双曲线
2）确定小滑板转动角度
圆锥半角a/2即是小滑板应转动的角度转动小滑板
3）转动小滑板
小滑板转动的角度值可以大于计算值10′～20′，但不能小于计算值，角度偏小会使圆锥素线车长而难以修正圆锥长度尺寸。挂图讲授
扳书讲授
教学内容、方法、教学过程
附 记
车正外圆锥面（工件大端靠近主轴，小端靠近尾座方向）时，小滑板应逆时针方向转动一个圆锥半角a/2。 4） 粗车外圆锥面
先按圆锥大端直径和圆锥面长度车成圆柱体，再车圆锥面。车削前应根据工件圆锥面长度确定小滑板行程长度。 5） 找正圆锥角度
可采用圆锥套规、样板、万能角度尺来找正圆锥角度 6） 精车外圆锥面
因锥度已经找正好，精车外圆锥主要是提高工件的表面质量、控制圆锥面尺寸精度。 计算法计算切削深度公式为：
2
α
atg
a p = 或2
c
a a p ?
= （2）特点
1）只能加工圆锥角度较大但锥面不长的工件 2）应用范围广，操作简便
3）同一工件上加工不同角度的圆锥时调整方便 4）只可手动，劳动强度大，表面粗糙度难控制 （3）注意事项
1）车刀刀尖应严格对准工件旋转中心 2）车圆锥前所加工的圆柱直径应按圆锥大端直
径放余量1mm 左右
扳书 讲授
教学内容、方法、教学过程
附 记 3）用圆锥套规检验时，套规和工件表面应用绢调擦干净。表面粗糙度值要小,无毛刺;涂色要薄而均匀,转动量应在半圈以内,不可来回旋转。 4）锥度要严格，精确计算，调整。长度尺寸必须严格控制。
5）车刀始终保持锋利。 2、偏移尾座法
适用于加工锥度小，锥形长的工件。 （1）方法和步骤 1）计算尾座偏移量S L d D L a tg
L S 2200-?
==或02
L C
S = 2）装夹工件
工件在两顶尖间的松紧程度，以手不用力能拨动工件，而工件无轴向窜动为宜 3）偏移尾座
① 用尾座的刻度偏移尾座 ② 用百分表偏移尾座
③ 用锥度量棒或试件偏移尾座 4）粗车外圆锥面留0.5～1㎜余量 5）精车外圆锥面
利用计算法或移动床鞍法确定切削深度，自动进给精车外圆锥面 （2）特点
1）适宜加工锥度小，精度不高，锥体长的工件 2）可采用纵向自动进给
3）顶尖在中心孔中是歪斜的，接触不良 4）不能加工整锥体
挂图 讲授
教学内容、方法、教学过程附记（3）注意事项
1）粗车时，先找正锥度
2）随时注意两顶尖的松紧和前顶尖的磨损情况
3）应仔细调整，偏移方向
4）工件数量较多时，其长度和中心孔深浅、大小
须一致
3、仿形法车外圆锥面
适用于加工长度较大，精度较高，批量较大的
圆锥面工件。
（1）基本原理（详见书）
（2）靠模的结构（详见图4-23）
（3）特点：
①调整锥度准确，方便，生产效率高，适合于批
量生产。
②能自动进给，粗糙度值小，表面质量好。
角度调整范围小。
4、宽刃刀车削法
属于成形法车削。
车刀安装时，使主切削刃与主轴轴线的夹角等于工件的圆锥半角a/2，采用横向进给的方法加工外圆锥面
车床及车刀必须具有很好的刚性，而且切削深度小于0.1㎜，切削速度宜低些，否则容易引起振动。
适用于较短外圆锥面的精车工序。
三、检测
圆锥的检测主要是圆锥角度和尺寸精度的检测。
角度和锥度的检测扳书讲授
教学内容、方法、教学过程附记（1）万能角度尺检测
可以测量0°～320°范围内的任意角度
（详见书图4-27）
（2）用角度样板检测
属于专用量具，适用于成批和大量生产。
（3）用正弦规检测
是利用三角函数中正弦关系来进行间接测
量角度的一种精密量具
（4）用涂色法检测
适用于标准圆锥或配合精度要求较高的圆锥工件。
圆锥套规用于检测外锥
圆锥塞规用于检测内锥
2、圆锥尺寸的检测
（1）用卡钳和千分尺检测
适用于圆锥精度要求较低及加工中粗测圆
锥尺寸
（2）用圆锥套规检测
详见书P123～P124
巩固新课 1、锥度的特点
10ˊ×5 2、圆锥各部分计算公式
3、常用圆锥的种类
4、转动小拖板与锥度的特点
布置作业
P131：1、2、3、5、6、7、9、10、11、扳书讲授
提问
教学内容、方法、教学过程附记技能训练
入门指导
20′×5 1、车刀刀刃始终要保持锋利
2、车刀应严格对准工件中心
3、摇动小拖板时要均匀
操作示范 1、车刀的安装（车刀严格对准工件中心）
30′×5 2、转动小滑板找正圆锥半角的方法，步骤
3、摇动小拖板时的注意事项（摇动时要均匀）
4、圆锥面尺寸精度的控制
5、车（书P114图4-14）所示的锥体零件，加工步骤
如下：
1）夹持工件外圆，伸出长度应大于20mm，找正夹持。
2）车端面A及粗、精车外圆长?52mm至尺求要求，倒角1×45°
3）夹外圆长15mm左右，车端B，保证总长96㎜，
粗、精车外圆?602.0
mm至尺寸要求
4）小滑板逆时针转动圆锥半角，粗、精车外圆锥面
至尺寸要求
5）倒角1×45°，用角度尺检测
6、重点示范车外圆锥时其尺寸的控制和测量
7、针对车削外圆锥面中出现的废品进行分析在操作过
程中如何避免讲解示范
教学内容、方法、教学过程附记巡回指导 1、检查安全文明生产
270′×5 2、检查车刀的安装
3、检查切削用量的选择是否合理
4、检查外锥的加工步骤
5、.检查圆锥尺寸的测量方法
6、针对个别问题进行个别指导讲解
7、针对共性问题进行集体讲解示范
结束指导
10′×5 1、结当天文明生产
2、总结当天劳动纪律
3、总结当天技能训练的掌握程度和存在问题
4、针对共性问题进行集体讲巡回指导讲解
课后小结：
教学内容、方法、教学过程附记
配作
技术要求：
1.未注倒角为0.5X45
2.表面粗糙度均为1.6
3.不能使用锉刀，砂布等。
4.接触面 60%

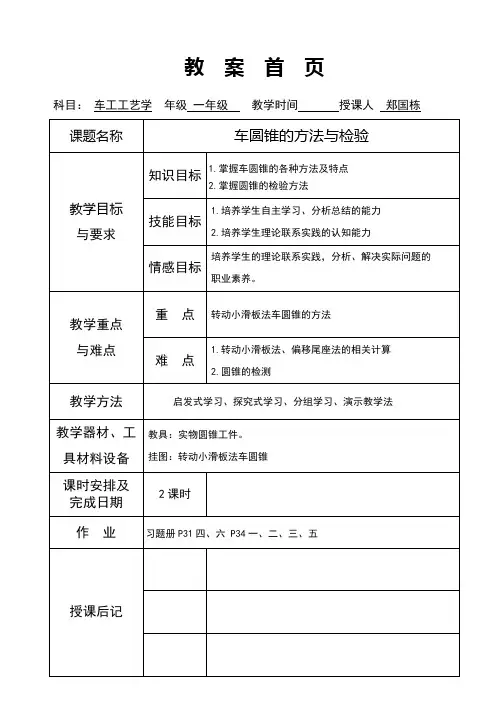

教案首页 科目：车工工艺学年级一年级教学时间授课人郑国栋
