数控车外圆切削循环指令(G90)

循环加工指令学习外圆、内孔车削循环(G90)直线切削（圆柱面）固定循环：G90 X（U）Z（W）F_；锥形切削固定循环：G90 X（U）Z（W）R F_；X(U) Z(W)指每次循环终点坐标值或称为切出点坐标或称为对角线顶点坐标，F指进给速度。

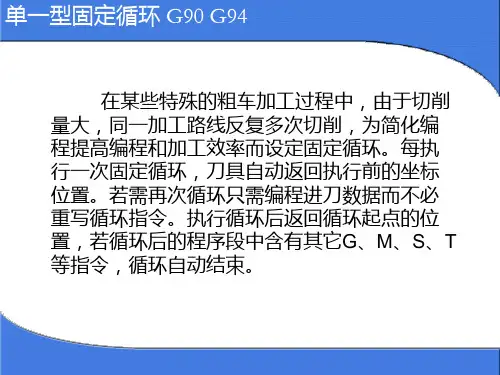

走刀路线：形状为矩形，单一固定循环可以将一系列连续加工动作，如“切入-切削-退刀-返回”，用一个循环指令完成，从而简化程序。

要加工一个台阶只要一个程序段就可以了。

单一固定循环锥体加工G90 X(U)～Z(W)～R～F～式中：X、Z- 圆锥面切削的终点坐标值；或称为梯形对角张顶点坐标。

U、W-圆柱面切削的终点相对于循环起点的坐标；R- 圆锥面切削的起点相对于终点的半径差（如何理解？）。

走刀路线：形状为梯形，“切入-切削-退刀-返回”。

R理解：刀具切削锥面的切出点至切入点在X方向上的矢量。

注意：切削锥体循环时，R值不可省略。

G90 X Z R;X R ;X R;…….外圆柱面加工时：（X，Z）为终点C坐标，（U，W）为终点C相对于起点A坐标值的增量。

图中：R表示快速进给，F为按指定速度进给。

单程序段加工时，按一次循环启动键可完成1—2—3—4的轨迹操作。

外圆锥面加工时：图中：R的意义为圆锥体大小端的差值，X(U)，Z(W)的意义同前。

外圆、内孔车削循环圆锥面车削循环用增量坐标编程时要注意R的符号，确定方法是锥面起点B坐标大于终点C坐标时R为正，反之为负。

G90 X40.0 Z20.0 F50.0 ；A→B→C→D→AX30.0 ；A→E→F→D→AX20.0 ；A→G→H→D→AG90 X40.0 Z20.0 R－5.0 F50.0 ；A→B→C→D→AX30.0 R－5.0 ；A→E→F→D→AX20.0 R－5.0 ；A→G→H→D→A示例：G50 X150.0 Z200.0 M08；G00 X94.0 Z10.0 T0101 M03 Z2.0；循环起点G90 X80.0 Z-49.8 F0.25；循环①X70.0；循环②X60.4；循环③G00 X150.0 Z200.0 T0000；取消G90M01；端面车削固定循环（G94）直端面车削固定循环G94 X（U）Z（W） F _；锥端面切削固定循环G94 X（U）Z（W）K（或R）F_ ；示例：G00 X84.0 Z2.0；循环起点G94 X30.4 Z-5.0 F0.2；循环①Z-10.0；循环②Z-14.8；循环③G00 X150.0 Z200.0；取消G94GSK980TD的多重循环指令包括：轴向粗车循环G71、径向粗车循环G72、封闭切削循环G73、精加工循G70、轴向切槽多重循环G74、径向切槽多重循环G75及多重螺纹切削循环G76。

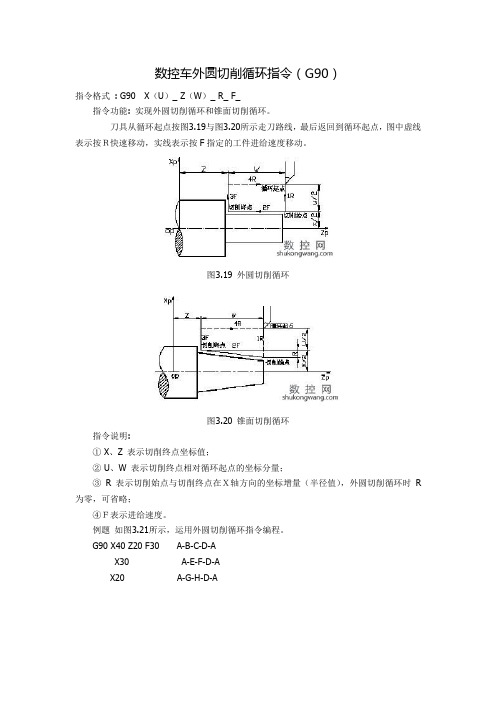

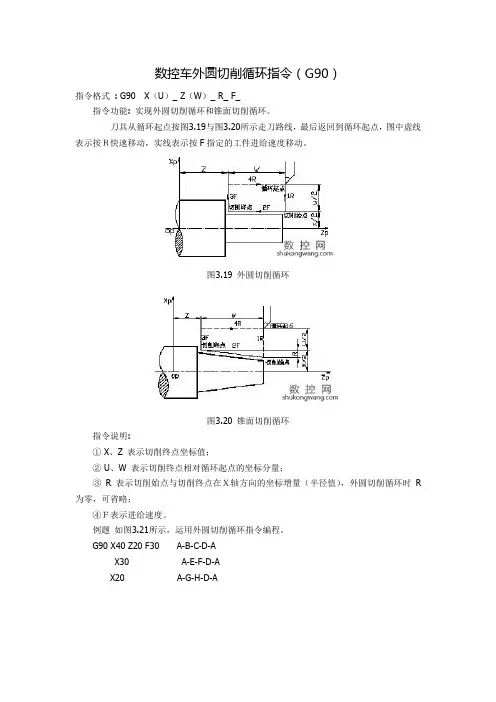

数控车外圆切削循环指令（G90）
指令格式: G90X（U）_ Z（W）_ R_ F_
指令功能: 实现外圆切削循环和锥面切削循环。

刀具从循环起点按图3.19与图3.20所示走刀路线，最后返回到循环起点，图中虚线表示按Ｒ快速移动，实线表示按F指定的工件进给速度移动。

图3.19 外圆切削循环
图3.20 锥面切削循环
指令说明:
① X、Z 表示切削终点坐标值；
② U、W 表示切削终点相对循环起点的坐标分量；
③R 表示切削始点与切削终点在Ｘ轴方向的坐标增量（半径值），外圆切削循环时R 为零，可省略；
④Ｆ表示进给速度。

例题如图3.21所示，运用外圆切削循环指令编程。

G90 X40 Z20 F30 A-B-C-D-A
X30A-E-F-D-A
X20A-G-H-D-A
图3.21 外圆切削循环例题例题如图3.22所示，运用锥面切削循环指令编程。

G90 X40 Z20 R-5 F30 A-B-C-D-A
X30A-E-F-D-A
X20A-G-H-D-A
图3.22 锥面切削循环例题。

G90指令各数控系统G90指令功能介绍及编程实例G代码的功能du有差异，的功能：FANUC数控车zhi床G90：（dao内外直径）切削循环。

SIEMENS数控系统G90：绝对尺寸。

HNC数控车床G90：绝对值编程。

KND100数控车床G90：（内外直径）切削循环。

GSK980数控车床G90：（内外直径）切削循环。

内外径切削循环指令G90介绍1.G90指令格式：G00 X（U）__Z（W）__ G90 X（U）__Z （W）__R__F__ 其中，G00 X（U）Z（W）为固定循环的起点，也是固定循环的终点。

车削外圆时，定位点的X轴坐标要比毛坯外圆直径略大；车削内孔时，定位点的X轴坐标要比毛坯内孔直径略小。

2. G90指令格式含义：X（U）__Z（W）__为切削终点绝对坐标值/相对坐标值，单位mm。

R__为圆锥切削起点与切削终点的半径差，即：R=（X圆锥切削起点－X圆锥切削终点）/2。

R值有正负之分，R=0时为圆柱面切削，此时格式中可缺省R。

F__为循环进给速度,可用G98每分进给或G99每转进给指定。

2.G90典例讲解图：外圆车削固定循环指令G90及举例1）外圆切削循环指令格式：G90 X(U)____Z(W)____F____：如图所示，该循环主要用于轴类零件的外圆、锥面的加工。

X(U)、Z(W)为车削循环中车削进给路径的终点坐标，在使用增量值指令时，U、W数值符号由刀具路径方向来决定。

在循环加工过程中，除切削加工时，刀具按F指令速度运动外，刀具在切入、退出工件和返回起始点都是快速进给速度(G00指令的速度)进行的。

2）锥面切削循环指令格式：G90 X(U)____Z(W)____R____F____；如图3-15b所示，R为锥度部分大端与小端之半径差。

以增量值表示，其正负符号取决于锥端面位置，当刀具起于锥端大头时，R为正值：起于锥端小头时，R为负值。

即起始点坐标大于终点坐标时R为正，反之为负。

数控车循环指令小结1、内外圆切削循环G90X Z （终点坐标）R（起点处X坐标减去终点处X坐标值的二分之一）F2、端面切削循环G94X Z R（起点处Z坐标减去终点处Z坐标值）F3、内外圆粗精车复合固定循环G71U（背吃刀量半径）R（退刀量）G71P Q U（X方向精车直径余量外圆为+内孔为-）W（Z向余量）F S TG70P Q注意：G71开始程序段须沿X向进刀，不能出现Z轴运动指令!4、端面粗车循环G72W（背吃刀量）R（退刀量）G72P Q U（X方向精车直径余量外圆为+内孔为-）W F S T注意：G71开始程序段须沿Z向进刀，不能出现X轴运动指令!5、轮廓复合循环G73U（X向退刀量大小方向半径）W（Z向退刀量大小方向）R（分层次数）G73P Q U（X方向精车直径余量外圆为+内孔为-）W F S T6、径向切槽循环指令G75R（退刀量）G75X Z（切槽终点坐标）P（X向每次切深量半径）Q（一次径向切削后Z方向偏移量）R（刀具在切削底部的Z向退刀量）F注意：P Q不能输入小数点1000=1mm7、端面切槽循环指令G74RG74X Z P（完成有一次轴向切削后X方向偏移量）Q（Z向每次切深量）R F8、螺纹切削复合固定循环指令G76P m（精加工重复次数01-99）r（倒角量00-99=0.1s-9.9s）a（刀尖角度）Q（最小切深不带小数点的半径量）R（精加工余量带小数点的半径量）G76X Z（终点坐标）R（螺纹半径差圆柱为0）P（牙型编程高度不带小数点的半径量）Q（第一刀切削深度不带小数点的半径量）F（导程）注意：m r a由地址符P及后面各两位数字组成，每个数字中前置0不能省略!。

第三节各种常用循环程序一、单—形状固定循环G90该循环主要用于圆柱面和圆锥面的循环切削。

（1）外圆切削循环指令格式：G90X(U) ___Z(W) ___F___刀具从循环起点开始按矩形循环，最后又回到循环起点。

细实线表示按R 快速运动，粗实线表示按F指定的工作进给速度运动。

X、z为圆柱面切削终点坐标值，U、w为圆柱面切削终点相对循环起点的增量值。

其加工顺序按B、A、D、E进行。

例：如图3.1所示（2）锥面切削循环指令格式：G90X(U) ___Z(W) ___I___F___I为锥体大小端的半径差。

采用编程时，应注意I的符号，确定的方法是：锥面起点坐标大于终点坐标时为正，反之为负。

例：如图3.2所示二、外径粗车循环G71它适用于圆柱毛坯料粗车外径和圆筒毛坯料粗车内径。

△w是轴向精车留量；△u／2是径向精车留量。

△d是切削深度，e是回刀时的径向退刀量(由参数设定)。

(R)表示快速进给，(F)表示切削进给。

外径粗车循环的编程指令格式为(以直径编程)：G71U(△d)R(△f) ；G71 P(ns)Q(nf)U(△u)W(△w)F— S---；程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿垂直轴线方向即AA’方向)；△f--退刀距离上述程序指令的是工件内径轮廓时，G71就自动成为内径粗车循环，此时径向精车留量Au应指定为负值。

G71只能完成外径或内径粗车。

例：如图3.3所示三、端面粗车循环G72它适用于圆柱棒料毛坯端面方向粗车，从外径方向往轴心方向车削端面循环。

端面粗车循环指令格式为：G72 W(△d)R(△f)；G72 P(ns)Q(nf)U(△u)W(△w)F—S-；G72程序段中的地址含义与G71的相同，但它只完成端面方向粗车。

程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿Z轴线方向)；△f--退刀距离例:如图3.4所示四、固定形状粗车循环G73指令格式: G73 UΔi WΔk RdG73 Pns Qnf UΔu WΔw Ff Ss Tt指令功能:适合加工铸造、锻造成形的一类工件.指令说明:Δi 表示X轴向总退刀量（半径值）；ΔK 表示Z轴向总退刀量；d 表示循环次数；ns 表示精加工路线第一个程序段的顺序号；nf 表示精加工路线最后一个程序段的顺序号；Δu 表示X方向的精加工余量（直径值）；Δw 表示Z方向的精加工余量。
