数车外圆加工

世纪星数控车床（HCNC-21/22T）系统G00：快速定位G01：直线插补G02：顺圆插补G03：逆圆插补G04：暂停G20：英寸输入G21：毫米输入G28：返回到参考点G29：由参考点返回G32：螺纹切削G36：直径编程G37：半径编程G40：刀尖半径补偿取消G41：左刀补G42：右刀补G53 ：直接机床坐标系编程G54～G59：坐标系选择G71：外径/内径车削复合循环G72：端面车削复合循环G73：闭环车削复合循环G76：螺纹切削复合循环G80：内/外径车削固定循环G81：端面车削固定循环G82：螺纹切削固定循环G90：绝对值编程G91：增量值编程G92：工件坐标系设定G94：每分钟进给G95：每转进给G96：恒线速度切削有效G97：取消恒线速度切削M00：程序停止：M02：程序结束：M03：主轴正转起动M04：主轴反转起动M05：主轴停止转动M06：换刀M07：切削液打开M09：切削液停止M30：程序结束并返回程序起点M98：调用子程序M99：子程结束华中数控车床编程实例车床编程实例一：半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）车床编程实例二：直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）3×45°487310车床编程实例三：圆弧插补指令编程图3.3.8 G02/G03编程实例%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位）车床编程实例四：倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五：倒角指令编程图3.3.10.2 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3 （加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）车床编程实例六：圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm、图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停）N20 M30 （主程序结束并复位）车床编程实例七：恒线速度功能编程图 3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八：G80指令编程，点画线代表毛坯图3.3.17 G80切削循环编程实例%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100 （加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5 （加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5 （加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）车床编程实例九：G81指令编程，点画线代表毛坯。

车外圆切削速度计算公式车外圆切削速度是机械加工中常用的一个概念，它是指在车削加工过程中，工件上某一点相对于车刀刃尖的线速度。

车外圆切削速度的计算公式可以帮助我们准确地计算出切削速度，从而保证加工质量和效率。

车外圆切削速度的计算公式如下：切削速度= π × 直径× 转速在这个公式中，切削速度是指车刀刃尖的线速度，单位通常为米/分钟。

直径是被加工物体的直径，单位是米。

转速是车床主轴的转速，单位是转/分钟。

这个公式的原理是，切削速度与车刀刃尖的线速度成正比，直径越大，车刀在单位时间内所经过的距离就越长，切削速度也就越大；转速越大，车刀在单位时间内转动的圈数就越多，切削速度也就越大。

通过使用这个公式，我们可以灵活地调整切削速度，以适应不同的加工要求。

当我们需要快速加工时，可以增大转速和直径，以提高切削速度；当我们需要精密加工时，可以减小转速和直径，以降低切削速度。

对于不同材料的加工，切削速度也有着不同的要求。

一般来说，对于硬材料，切削速度要适当降低，以避免过快的切削速度导致刀具磨损加剧；对于软材料，切削速度可以适当提高，以提高加工效率。

切削速度还与刀具材料和刀具类型有关。

不同的刀具材料具有不同的耐磨性和热稳定性，因此对于不同的刀具材料，我们需要选择合适的切削速度以延长刀具寿命。

同时，不同的刀具类型也会影响切削速度的选择，比如，对于深孔加工，切削速度需要适当降低，以确保加工质量。

在实际应用中，我们还可以根据经验法则来选择合适的切削速度。

比如，在车削加工中，对于铸铁材料，一般可以选择切削速度为60-150米/分钟；对于普通钢材料，可以选择切削速度为30-60米/分钟；对于高速钢材料，可以选择切削速度为120-200米/分钟。

车外圆切削速度计算公式是一种非常实用的工具，可以帮助我们准确地计算出切削速度，从而提高加工效率和质量。

在实际应用中，我们需要根据具体的加工要求和材料特性，选择合适的切削速度，以达到最佳的加工效果。

课题六单一固定循环（G90,G92,G94）课题：单一固定循环（G90,G92,G94）课型：新知课教学时间：6节教学目标：1、熟练掌握外圆、内圆车削循环的方法。

2、熟练掌握端面车削循环的方法。

3、掌握普通螺纹切削循环的基本车削方法。

重点：1、掌握外圆、内圆车削循环的方法。

2、掌握端面车削循环的方法。

难点：掌握普通螺纹切削循环的基本车削方法。

教法教具：课堂理论教学。

学法指导：学生课前要先预习本节内容，课间要认真听老师讲课，课后要复习巩固。

教学内容：6.1外圆、内圆车削循环(G90)教学目的和要求：1、掌握外圆、内圆车削循环(G90)指令2、能够利用G90环指令编写加工程序教学重点难点：1、掌握外圆、内圆车削循环(G90)指令2、能够利用G90环指令编写加工程序教学方式：课堂理论教学教学时数：2课时教学内容一、外圆、内圆车削循环功能：当零件的内、外圆柱面（圆锥面）上毛坯余量较大时，用G90可以去除大部分毛坯余量。

1、直线切削循环（1）格式：G90 X（U）___Z(W)___F ；其中：X、Z表示终点绝对值坐标；U、W表示相对（增量）值终点坐标尺寸；F切削进给速度。

其轨迹如图6-1所示，由4个步骤组成。

图中1（R）表示第一步快速运动。

2（F）表示第二步按进给速度切削。

3（F）表示第三步按进给速度切削。

4（R）表示第四步快速运动。

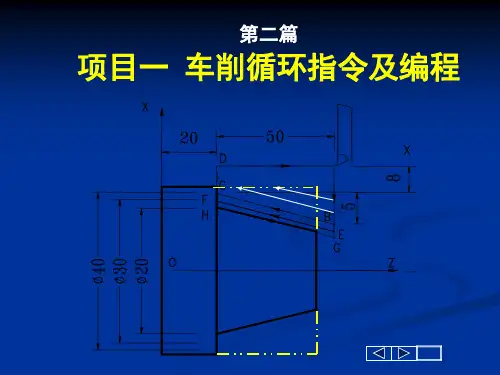

图6-12、锥体车削循环（2）格式：G90X（U）___Z(W)___R__ F ；其中：X、Z表示终点绝对值坐标；U、W表示相对（增量）值终点坐标尺寸；R表示锥度尺寸（R=(D-d)/2,D为锥度大端直径，d为锥度小端直径）,车削外圆锥度如是从小端车到大端时，切削锥度R为负值；车削内圆锥度如是从大端车到小端时，内圆锥度R为正值。

F切削进给速其轨迹如图6-2所示，R值的正负与刀具轨迹有关。

图6-2 3．编程实例G90编程实例图6-3图6-4图6-3加工程序图6-4加工程序O0601 O0602N10 T0101 M03 S800 ； N10 M03 S600 T0101；N20 G00 X35 Z51； N20 G00 X40 Z50；N30 G90 X30 Z20 F0.2； N30 G90 X-10 Z-30 R-5 F0.1；N40 G90 X27 Z20 F0.2 ； N40 X-13 Z-30 R-5；N50 G90 X24 Z20 F0.2 ； N50 X-16 Z-30 R-5；N60 G0 X100 Z100 ； N60 X100 Z100；N70 M30 ； N70 M30；【小结】：本课题是数控车床编程的重要环节，必须了解数控车床的的编程特点，熟练掌握G90固定循环的应用，能够用G90编制简单轴类零件外圆、内圆的数控加工程序。

一、编程格式格式：G71 U(∆d)__R(e) __ ；G71 P(ns)__Q(nf)__U(∆u)__W(∆w)__F(f)__；式中：∆d—切削深度(半径值,不指定正负号)；e —退刀量；ns—精加工形状程序段中的开始程序段号；nf—精加工形状程序段中的结束程序段号；∆u—X轴方向精加工余量(直径值) ；∆w—Z轴方向的精加工余量；f—进给速度。

二、说明1、该指令由刀具平行于Z轴方向（纵向）进行切削循环，又称纵向切削循环。

适合加工轴类零件；2、G71循环程序段的第一句只能写X值，不能写Z或X、Z同时写入。

3、该循环的起始点位于毛坯外径处。

4、该指令只能切削前小后大的工件，不能切削凹进形的轮廓。

5、用G98（即用mm/min）编程时，螺纹切削后用割断刀的进给速度F 一定要写，否则进给速度的单位将变成mm/r并用螺纹切削的进给速度，引起撞刀。

6、使用该指令头部倒角，由于实际加工是最后加工，描述路径时无需按照延长线描述。

7、由G71每一次循环都可以车削得到工件，避免了G73出现的走空刀的情况。

因此，当加工程序既可用G71编制，也可用G73编制时，尽量选取G71编程。

由于G71循环按照直线车削，加工速度高于G73，有利于提高工作效率。

三、编程实例下图零件材料为45#钢，毛坯的直径为φ35mm，长度自定。

参考程序：O4000N10 T0101；N20 S600 M03；N30 G00 X45 Z2；N40 G71 U1.5 R1；N50 G71 P60 Q120 U1 W0.2 F100；N60 G00 X10；N70 G01 Z0；N80 G02 X20 Z-5 R5；N90 G01 Z-50；N100 G03 X40 Z-40 R10；N110 Z-76；N120 G70 P60 Q120；N130 G00 X60 Z60；N140 M30；。

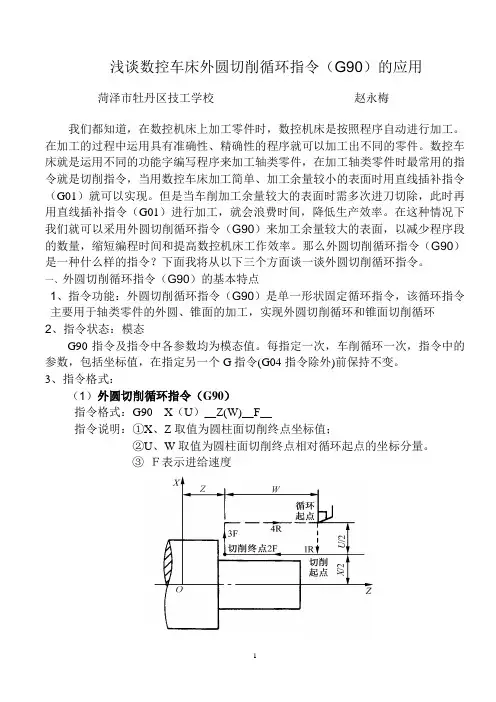

浅谈数控车床外圆切削循环指令（G90）的应用菏泽市牡丹区技工学校赵永梅我们都知道，在数控机床上加工零件时，数控机床是按照程序自动进行加工。

在加工的过程中运用具有准确性、精确性的程序就可以加工出不同的零件。

数控车床就是运用不同的功能字编写程序来加工轴类零件，在加工轴类零件时最常用的指令就是切削指令，当用数控车床加工简单、加工余量较小的表面时用直线插补指令（G01）就可以实现。

但是当车削加工余量较大的表面时需多次进刀切除，此时再用直线插补指令（G01）进行加工，就会浪费时间，降低生产效率。

在这种情况下我们就可以采用外圆切削循环指令（G90）来加工余量较大的表面，以减少程序段的数量，缩短编程时间和提高数控机床工作效率。

那么外圆切削循环指令（G90）是一种什么样的指令？下面我将从以下三个方面谈一谈外圆切削循环指令。

一、外圆切削循环指令（G90）的基本特点1、指令功能：外圆切削循环指令（G90）是单一形状固定循环指令，该循环指令主要用于轴类零件的外圆、锥面的加工，实现外圆切削循环和锥面切削循环2、指令状态：模态G90指令及指令中各参数均为模态值。

每指定一次，车削循环一次，指令中的参数，包括坐标值，在指定另一个G指令(G04指令除外)前保持不变。

3、指令格式：（1）外圆切削循环指令（G90）指令格式：G90 X（U）__Z(W)__F__指令说明：①X、Z取值为圆柱面切削终点坐标值；②U、W取值为圆柱面切削终点相对循环起点的坐标分量。

③Ｆ表示进给速度图1 外圆切削循环如图1-1 所示的循环，刀具从循环起点开始按矩形1R→2F→3F→4R循环，最后又回到循环起点。

图中虚线表示按R快速移动，实线表示按F指定的工件进给速度移动。

（2）锥面切削循环指令（G90）指令格式：G90 X（U）__Z(W)__ R__F__指令说明：①X、Z 表示切削终点坐标值；②U、W 表示切削终点相对循环起点的坐标分量；③R 表示切削始点与切削终点在Ｘ轴方向的坐标增量（半径值），有正、负号；其正负符号取决于锥端面位置，当刀具起于锥端大头时，R为正值：起于锥端小头时，R为负值。

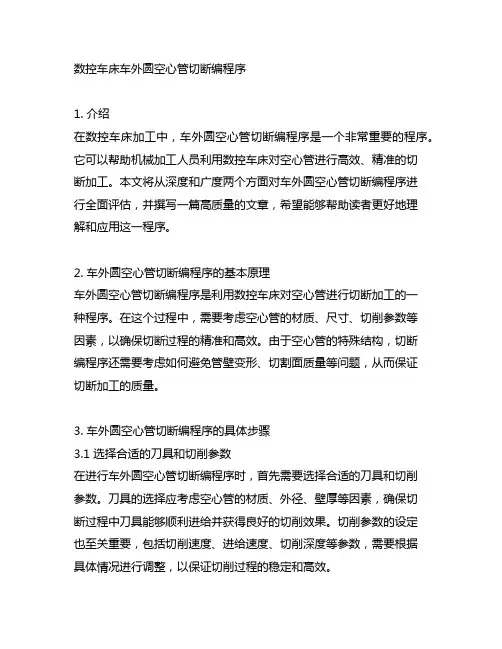

数控车床车外圆空心管切断编程序1. 介绍在数控车床加工中，车外圆空心管切断编程序是一个非常重要的程序。

它可以帮助机械加工人员利用数控车床对空心管进行高效、精准的切断加工。

本文将从深度和广度两个方面对车外圆空心管切断编程序进行全面评估，并撰写一篇高质量的文章，希望能够帮助读者更好地理解和应用这一程序。

2. 车外圆空心管切断编程序的基本原理车外圆空心管切断编程序是利用数控车床对空心管进行切断加工的一种程序。

在这个过程中，需要考虑空心管的材质、尺寸、切削参数等因素，以确保切断过程的精准和高效。

由于空心管的特殊结构，切断编程序还需要考虑如何避免管壁变形、切割面质量等问题，从而保证切断加工的质量。

3. 车外圆空心管切断编程序的具体步骤3.1 选择合适的刀具和切削参数在进行车外圆空心管切断编程序时，首先需要选择合适的刀具和切削参数。

刀具的选择应考虑空心管的材质、外径、壁厚等因素，确保切断过程中刀具能够顺利进给并获得良好的切削效果。

切削参数的设定也至关重要，包括切削速度、进给速度、切削深度等参数，需要根据具体情况进行调整，以保证切削过程的稳定和高效。

3.2 程序编制程序编制是车外圆空心管切断的关键环节。

在编制切断程序时，需要考虑刀具的路径规划、切割速度、进给速度、停留时间等因素，以确保切割过程的精准和高效。

还需要考虑如何避免切割过程中的振动、共振等问题，保证切割过程的稳定性和安全性。

3.3 刀具轨迹模拟和调试在编制好切断程序后，还需要进行刀具轨迹模拟和调试工作。

通过模拟切削过程，可以及时发现程序中存在的问题，并进行调整和优化，从而确保切断加工的质量和稳定性。

4. 对车外圆空心管切断编程序的个人观点和理解车外圆空心管切断编程序是数控车床加工中的一个重要环节，它需要综合考虑材料、刀具、切削参数等多个因素，以确保切割过程的精准和高效。

在实际应用中，需要加工人员具备较高的技术水平和经验，才能编制出高质量的切断程序并保证加工质量。

一、实训目的本次数控外圆加工实训的主要目的是通过实际操作，了解数控外圆加工的基本原理、操作方法以及加工工艺，掌握数控车床的使用技巧，提高数控加工技能，为今后的工作打下坚实基础。

二、实训内容1. 数控车床的认识与操作（1）数控车床的结构与功能（2）数控车床的操作面板及按键功能（3）数控车床的启动与停止2. 数控外圆加工工艺（1）数控外圆加工的编程方法（2）数控外圆加工的刀具选择与安装（3）数控外圆加工的加工参数设置3. 数控外圆加工操作（1）数控外圆加工的准备工作（2）数控外圆加工的装夹与定位（3）数控外圆加工的切削与进给（4）数控外圆加工的检测与调整三、实训过程1. 数控车床的认识与操作（1）熟悉数控车床的结构与功能，了解各部分的作用。

（2）熟悉数控车床的操作面板及按键功能，掌握基本操作方法。

（3）在师傅的指导下，进行数控车床的启动与停止操作。

2. 数控外圆加工工艺（1）学习数控外圆加工的编程方法，了解G代码、M代码等指令。

（2）了解数控外圆加工的刀具选择与安装，掌握刀具的种类、性能及安装方法。

（3）学习数控外圆加工的加工参数设置，包括切削速度、进给量、切削深度等。

3. 数控外圆加工操作（1）进行数控外圆加工的准备工作，包括工件装夹、刀具安装、加工参数设置等。

（2）按照编程指令进行数控外圆加工的装夹与定位，确保加工精度。

（3）进行数控外圆加工的切削与进给操作，掌握切削速度、进给量等参数的调整。

（4）加工过程中，对工件进行检测，发现误差及时进行调整。

四、实训结果与分析1. 实训结果通过本次数控外圆加工实训，我掌握了数控车床的基本操作方法，了解了数控外圆加工的编程、刀具选择、加工参数设置等知识，能够独立完成数控外圆加工任务。

2. 实训分析（1）数控外圆加工编程方面：熟练掌握G代码、M代码等指令，能够根据工件要求编写合适的程序。

（2）数控车床操作方面：能够熟练进行数控车床的启动、停止、装夹、定位等操作，保证加工精度。

广数车外圆循环指令编程
广数车外圆循环指令编程是指在数控车床加工中，通过编程实现外圆循环加工的一种方法。

具体的编程步骤如下：
1. 设置工件坐标系和刀具补偿：首先确定工件坐标系，确定加工的参考点和加工坐标方向，并设置刀具的补偿值。

2. 定义外圆加工轮廓：通过程序定义外圆的直径、起点和终点，以及加工的切削方向。

3. 设置加工路径和参数：确定加工的路径（顺时针或逆时针）以及加工速度、进给速度等参数。

4. 编写循环程序：根据外圆加工的要求，编写循环程序。

循环程序包括刀具半径补偿、起点坐标、终点坐标和切削速度等。

5. 进行数控机床的操作：将编写好的程序输入到数控机床中，并进行调试和验证。

通过以上步骤，可以实现数控车床的外圆循环加工。

当然，在实际应用中还需要根据具体的工件形状和加工要求进行相应的调整和修改。

注意，在进行编程时需要遵守机床的安全操作规程，并根据具体的加工情况进行调整。

数控车床编程基本指令1)外圆粗加工复合循环（G71）指令格式：G71 UΔd ReG71 Pns Qnf UΔu WΔw Ff Ss Tt指令功能：切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，如图19所示。

A为循环起点，A-A'-B为精加工路线。

图19 外圆粗加工复合循环图20 端面粗加工复合循环指令说明:①Δd表示每次切削深度（半径值），无正负号；②e表示退刀量（半径值），无正负号；③ns表示精加工路线第一个程序段的顺序号；④nf表示精加工路线最后一个程序段的顺序号；⑤Δu表示X方向的精加工余量，直径值；例题:如图21所示，运用外圆粗加工循环指令编程。

图21 外圆粗加工复合循环例题N010 G50 X150 Z100N020 G00 X41 Z0N030 G71 U2 R1N040 G71 P50 Q120 U0.5 W0.2 F100 N050 G01 X0 Z0N060 G03 X11 W-5.5 R5.5N070 G01 W-10N080 X17 W-10N090 W-15N100 G02 X29 W-7.348 R7.5N110 G01 W-12.652N120 X41N130 G70 P50 Q120 F302)端面粗加工复合循环（G72）指令格式: G72 WΔd ReG72 Pns Qnf UΔu WΔw Ff Ss Tt指令功能: 除切削是沿平行X轴方向进行外，该指令功能与G71相同，如图20所示。

指令说明:Δd 、e、ns 、nf、Δu、Δw的含义与G71相同。

例题:如图22，运用端面粗加工循环指令编程。

图22 端面粗加工复合循环例题图23 固定形状切削复合循环N010 G50 X150 Z100N020 G00 X41 Z1N030 G72 W1 R1N040 G72 P50 Q80U0.1 W0.2 F100N050 G00 X41 Z-31N060 G01 X20 Z-20N070 Z-2N080 X14 Z1N090 G70 P50 Q80 F303)固定形状切削复合循环（G73）指令格式: G73 UΔi WΔk RdG73 Pns Qnf UΔu WΔw Ff Ss Tt指令功能:适合加工铸造、锻造成形的一类工件，见图23所示。

数控车床外圆尺寸不稳定的原因1、伺服电机轴与丝杠之间的连接松动，致使丝杠预电机不同步，出现尺寸误差。

检测时只需在伺服电机与丝杠的联轴节上作好记号。

用较快倍率来回移动工作台（或刀架），由于工作台（或转塔）的惯性作用，将使联轴节的两端出现明显相对移动。

此类故障通常变现为加工尺寸只向一个方向变动，只需将联轴节螺钉均匀紧固即可排除。

2、滚珠丝杠与螺母之间润滑不良，使工作台（或刀架）运动阻力增加，无法完全准确执行移动指令。

此类故障通常表现为零件尺寸在几丝范围内无规则变动，只需将润滑改善即可排除故障。

3、机床工作台（或刀架）移动阻力过大，一般为镶条调整过紧、机床导轨表面润滑不良所致。

该故障现象一般表现为零件尺寸在几丝范围内无规则变动，只需将镶条重新调整并改善导轨润滑即可。

4、滚动轴承磨损或调整不当，造成运动阻力过大。

该故障现象也通常表现为尺寸在几丝范围内无规则变动。

只需将磨损轴承更换并认真调整，故障即可排除。

5、丝杠间隙或间隙补偿量不当，通过调整间隙或改变间隙补偿值就可排除故障。

数控机床加工尺寸不稳定类故障判断维修：1、工件尺寸准确，表面光洁度差故障原因：刀具刀尖受损，不锋利；机床产生共振，放置不平稳；机床有爬行现象；加工工艺不好。

解决方案：刀具磨损或受损后不锋利，则重新磨刀或选择更好的刀具重新对刀；机床产生共振或放置不平稳，调整水平，打下基础，固定平稳；机械产生爬行的原因为拖板导轨磨损厉害，丝杠滚珠磨损或松动，机床应注意保养，上下班之后应清扫铁丝，并及时加润滑油，以减少摩擦；选择适合工件加工的冷却液，在能达到其他工序加工要求的情况下，尽量选用较高的主轴转速。

2、工件产生锥度大小头现象故障原因：机床放置的水平没调整好，一高一低，产生放置不平稳；车削长轴时，贡献材料比较硬，刀具吃刀比较深，造成让刀现象；尾座顶针与主轴不同心。

解决方案：使用水平仪调整机床的水平度，打下扎实的地基，把机床固定好提高其韧性；选择合理的工艺和适当的切削进给量避免刀具受力让刀；调整尾座。

caxa数控车车削外圆教案CAXA数控车车削外圆教案引言：CAXA数控车是一种现代化的数控机床，具有高精度、高效率和灵活性等优点。

它可广泛应用于各种加工场合，包括车削外圆。

本教案旨在介绍使用CAXA数控车进行外圆车削的基本步骤和操作技巧。

一、准备工作1. 准备工件：选择合适的工件材料，根据需要进行切割和形状加工。

2. 编制加工程序：根据外圆的形状和尺寸要求，在CAXA数控车的编程软件中编写加工程序。

二、操作步骤1. 将工件夹持在数控车的卧式车削台上，并用夹具固定好。

2. 打开CAXA数控车的电源，启动机床系统，进入加工界面。

3. 导入预先编写好的加工程序，并检查程序中的参数设置是否正确。

4. 调整刀具：根据加工程序需要，安装合适的刀具，并进行刀具调整和刀具卸装等操作。

5. 设置工件坐标系和起刀点：通过数控车的界面，设置工件的坐标系原点和起刀点，并进行工件的参考点设定。

6. 进行数控车削操作：按照加工程序的要求，进行数控车削操作，包括起刀、走刀、退刀和换刀等操作。

7. 完成车削操作后，进行工件的质量检查和测量，确保加工质量符合要求。

8. 关闭机床系统，清理工作台和刀具，保持机床的整洁。

三、操作技巧1. 切削参数设置：根据不同材料的硬度和加工要求，合理设置切削速度、进给速度和切削深度等参数。

2. 刀具选择：根据加工要求选择合适的刀具，包括刀具材料、刀具形状和刀具尺寸等。

3. 刀具调整：调整刀具的位置和角度，确保刀具与工件的接触良好，避免出现偏差和划痕等问题。

4. 刀具寿命管理：定期检查和更换刀具，保持刀具的锋利度和稳定性，延长刀具的使用寿命。

5. 定期维护：对CAXA数控车进行定期检查和维护，包括清理灰尘和润滑机械部件等，确保机床的正常运行。

结论：使用CAXA数控车进行外圆车削可以提高加工效率和精度，减少人工操作的难度和差错。

通过合理设置切削参数和选择合适的刀具，可以实现对不同材料的外圆加工。

然而，操作者需要掌握数控车操作的基本步骤和技巧，并进行定期维护，以确保机床的正常运行和提高加工质量。

多台阶轴的加工—(圆弧)
4课时
一、学习目标
1、了解复合循环指令G0
2、G03的基本格式。

2、能运用复合循环指令编写粗加工和精加工程序。

3、能按步骤操作机床，理解各环节的操作方法和意义。

4、通过车间7S的管理，提高职业素养，特别注重工量具的摆放。

二、学习重点、难点
学习重点：G71指令的基本格式
学习难点：各参数的意义
三、实训室器材准备
四、工作任务
加工如图所示零件达到要求，工件毛坯为Φ50×100棒料。

1、任务分析
本任务主要涉及外圆、端面、台阶的加工工艺。

该零件包括三个外圆直径尺寸分别是、、，台阶长为、、。

(1)：右端刀具路线分析
先车右端
（2）左端刀具路线分析掉头夹车左端。

五、学习过程
六、小结
邀请各小组代表讲解G02、G03格式中的参数意义。

七、作业—请根据实际操作和任务书上的内容，编写教材中例题的程序。
