车内圆锥面任务目标1.学会内圆锥面的车削方法。
2.能独立按图纸完成外圆锥面的加工。
任务描述锥体零件是车削加工的重要内容，是车工必须掌握的基本技能，是等级考和高职考的必考内容，本任务是最基本的外圆锥面的车削，主要是要学会车削方法。
任务准备机床设备：云南机床厂CY6140。
刀具：90°偏刀、45°偏刀、内孔刀、部分垫铁。
工量具：0～150mm游标卡尺、25～50mm千分尺、板手。
材料：45#钢Ф45mm×130mm的材料。
任务实施一、集合自查、接受任务1．自查工作服等准备工作、课代表向教师汇报出勤。
2．聆听加工过程中职业素养的具体要求。
3．明确学习流程（任务分析→观看示范、任务准备→操作练习→任务自评、师评→巩固练习）二、车内圆锥面的方法（仔细观察教师的示范，并完成下面的填空）1、转动小滑板法车内圆锥1 ）钻孔：用小于锥孔小端直径1～2mm的麻花钻钻底孔。
2 ）内圆锥车刀的选择及装夹：选用圆锥形刀柄，且使刀尖与刀柄中心对称平面等高。
装刀时，使刀尖严格对准工件中心，刀柄与工件锥孔周围应留有一定空隙。
3 ）转动小滑板：根据公式计算出圆锥半角α/2，小滑板逆时针方向转动一个圆锥半角α/2 。
第一步：用呆扳手将小滑板下面转盘螺母松开。
如图1第二步：小滑板逆时针转动，使小滑板基准线与圆锥半角刻度线对齐，再锁紧转动盘上的两颗对角螺母。
如图2图1 第一步图2第二步第三步：转动刀架使车刀刀刃与工件旋转轴心线成90°。
如图3第四步：转动小滑板使小滑板与小滑板导轨平齐。
如图4图3 第三步图4 第四步如果要加工配合的圆锥表面，可以先转动小滑板车好外圆锥面，然后不要变动小滑板角度，将内圆锥车刀反装，使切削刃向下，主轴仍正转，便可以加工出与圆锥体相配合的圆锥孔。
这种方法适于车削数量较少的配套圆锥，可以获得比较理想的配合精度。
4 ）粗车内圆锥面：加工时，车刀从外边开始切削（主轴仍正转），当塞规能塞进工件约1/2 时检查校准圆锥角。
）锥形主轴c）带锥孔的齿轮d）锥形手柄常见的带有圆锥面的工件再播放前顶尖和麻花钻装夹和卸下的视频（图个特点。
自然引到圆锥的分类、圆锥的基本参数和尺寸计算以及车削圆锥的方法。
）主轴锥孔与前顶尖锥柄的配合b）尾座锥孔与麻花钻锥柄的配合图9-2 车床上的圆锥面配合b）用中滑板调整背吃刀量a）移动床鞍调整背吃刀量a用圆柱量针测量外圆锥的最小圆锥直径3-圆柱量针b）车刀低于工件回转中心c）车刀高于工件回转中心a）计算法控制圆锥孔尺寸b）移动床鞍法控制圆锥孔尺寸c、d）移动床鞍法控制圆锥孔尺寸．粗车时，切削速应比车外圆锥面时低10％～20％；精车时，采用低速车削b）车内圆锥面注意事项：为保证内、外锥面的良好帖合，车削内、外圆锥配合件b）铰锥孔a）钻孔b）扩孔钻扩孔c）铰锥孔当内圆锥的直径和锥度较大，且有较高的位置精度要求时，可以先钻孔，然后粗车成锥孔，再用锥形精铰刀铰削，如图a、b、c所示a）钻孔b）车锥孔c）铰锥孔铰削内圆锥面时，参加切削的切削刃比较长，切削面积大，排屑较困难，所以切削用量应选择得小些切削速度vc ――一般选5m/min以下，进给应均匀量f――进给量大小根据锥度大小选取，锥度大时进给量小些，反之锥度小则可取大些。
铰削锥角～0.3mm/r；铸铁件进给量一般选b）有两条刻线的圆锥塞b）锥孔尺寸大c）锥孔尺寸小4．用宽刃刀法车削1）装刀不正确2）切削刃不直3）刃倾角λs≠0°1）调整切削刃的角度和对准工件轴线2）修磨切削刃，保证其直线度3）重磨刃倾角，使λs＝0°5.铰内圆锥1）铰刀的角度不正确2）铰刀的轴线与主轴轴线不重合1）更换、修磨铰刀2）用百分表和试棒，调整尾座套筒轴线与主轴轴线重合最大和最小圆锥直径不正确1．未经常测量最大和最小圆锥直径2．未控制车刀的背吃刀量1．经常测量最大和最小圆锥直径2．及时测量，用计算法或移动床鞍法控制背吃刀量ap双曲线误差车刀刀尖未严格对准工件轴线车刀刀尖必须严格对准工件轴线表面粗糙度达不到要求1．与“车轴类工件时，表面粗糙度达不到要求的原因”相同2．小滑板镶条间隙不当3．未留足精车或精铰削余量4．手动进给忽快忽慢1．与“车轴类工件时，表面粗糙度达不到要求的预防措施”相同2．调整小滑板镶条间隙3．要留有适当的精车或精铰削余量4．手动进给要均匀，快慢一致b）内圆锥。

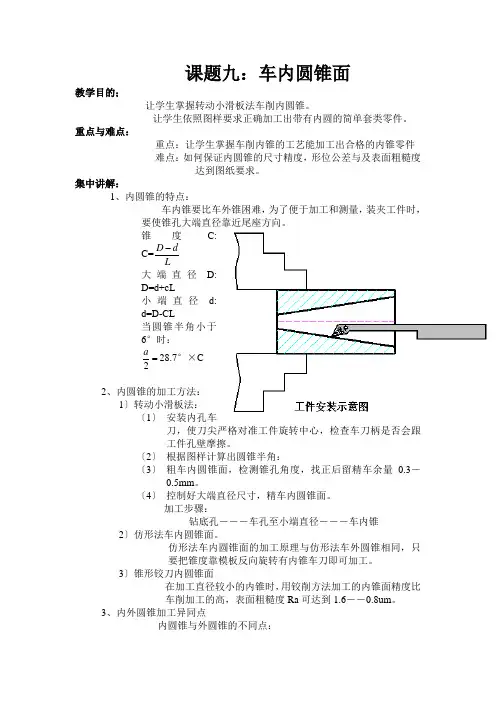

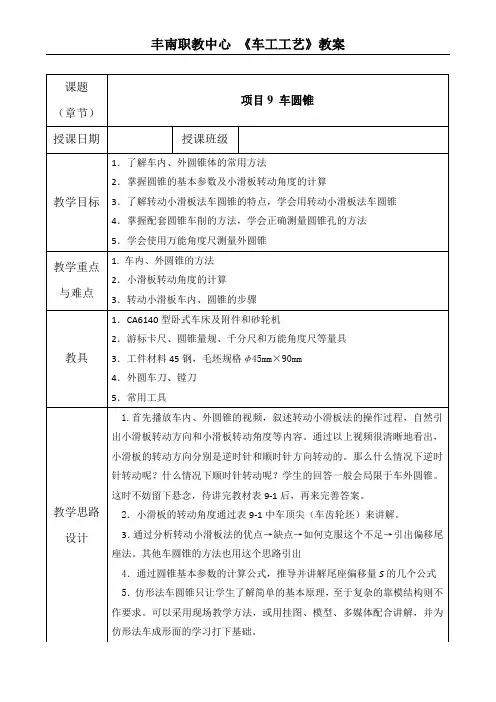

课题九：车内圆锥面教学目的；让学生掌握转动小滑板法车削内圆锥。
让学生依照图样要求正确加工出带有内圆的简单套类零件。
重点与难点：重点：让学生掌握车削内锥的工艺能加工出合格的内锥零件 难点：如何保证内圆锥的尺寸精度，形位公差与及表面粗糙度达到图纸要求。
集中讲解：1、内圆锥的特点：车内锥要比车外锥困难，为了便于加工和测量，装夹工件时，要使锥孔大端直径靠近尾座方向。
锥度C: C=Ld D - 大端直径D:D=d+cL小端直径d:d=D-CL当圆锥半角小于6°时：=2a 28.7°×C2、内圆锥的加工方法：1〕转动小滑板法：〔1〕 安装内孔车刀，使刀尖严格对准工件旋转中心，检查车刀柄是否会跟工件孔壁摩擦。
〔2〕 根据图样计算出圆锥半角：〔3〕 粗车内圆锥面，检测锥孔角度，找正后留精车余量0.3―0.5mm 。
〔4〕 控制好大端直径尺寸，精车内圆锥面。
加工步骤：钻底孔―――车孔至小端直径―――车内锥2〕仿形法车内圆锥面。
仿形法车内圆锥面的加工原理与仿形法车外圆锥相同，只要把锥度靠模板反向旋转有内锥车刀即可加工。
3〕锥形铰刀内圆锥面在加工直径较小的内锥时，用铰削方法加工的内锥面精度比车削加工的高，表面粗糙度Ra 可达到1.6――0.8um 。
3、内外圆锥加工异同点内圆锥与外圆锥的不同点：内圆锥：1〕先把工件车至大端直径。
2〕逆时针转动小滑板。
3〕圆锥小端直径靠近尾座。
外圆锥：1〕先把底孔车至圆锥小头尺寸。
2〕顺时针转动小滑板。
3〕圆锥大端直径靠近尾座。
内圆锥与外圆锥的相同点：i.大小端直径，锥度计算方法相同。
ii.圆锥半角的计算方法相同iii.车削方法相同，〔都只能用手动车削〕示范操作：1、夹持毛坯，找出车平端面，车外圆至￠40-0.03×22mm，倒角，钻通孔￠27mm.2调头夹持处车端面，控制总长45mm,车外圆至￠42-0.03×18mm。
3、车孔至小端直径28.5，转动小滑板2°52′粗糙车C=1/10 内圆锥。

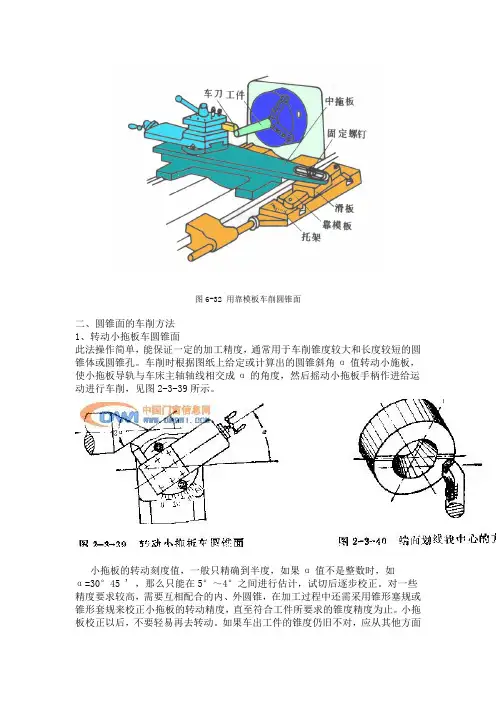

图6-32 用靠模板车削圆锥面二、圆锥面的车削方法1、转动小拖板车圆锥面此法操作简单，能保证一定的加工精度，通常用于车削锥度较大和长度较短的圆锥体或圆锥孔。
车削时根据图纸上给定或计算出的圆锥斜角α值转动小施板，使小拖板导轨与车床主轴轴线相交成α的角度，然后摇动小拖板手柄作进给运动进行车削，见图2-3-39所示。
小拖板的转动刻度值，一般只精确到半度，如果α值不是整数时，如α=30°45 ' ，那么只能在5°～4°之间进行估计，试切后逐步校正。
对一些精度要求较高，需要互相配合的内、外圆锥，在加工过程中还需采用锥形塞规或锥形套规来校正小拖板的转动精度，直至符合工件所要求的锥度精度为止。
小拖板校正以后，不要轻易再去转动。
如果车出工件的锥度仍旧不对，应从其他方面去找原因。
例如：小拖板塞铁松紧是否调整好，小拖板导轨端面是否碰伤等。
车刀安装时，必须特别注意。
刀尖要严格对准工件的中心，否则，车出的圆锥母线不是直线，而是双曲线。
车削实心锥体零件时，可把车刀刀尖对准端面中心。
车削圆锥孔时，可以采用端面划线的方法见图2—3-40。
先把车刀近似装准，在工件端面涂上显示剂，用刀尖在工件端面上划一条线，然后把工件转过180°再划一条线。
如果两条线重合，则车刀已对准中心。
如果两条线不重合，可把车刀刀尖凋整在两条线中间，反复校正，直到对准中心为止。
进行车削时，摇手柄用力要均匀，否则加工的锥面将不光洁。
当锥面的长度超过小拖板的调整长度时，可分段进行车削，条件旧各段之间的台阶不影响工件使用或在下一步加工（如磨削）中去掉。
转力小拖板车圆锥的优点：①能加工完整的圆锥体及圆锥孔。
②能加工圆锥斜度很大的工件。
其缺点是：①只能手动走刀，因此劳动强度较大，表面粗糙度也较难控制。
②因受小拖板行程的限制，所以只能加工较短的圆锥工件。
2、偏移尾架车圆锥面此法适用于在两顶尖间车削锥度较小而长度又较长的圆锥体。
车工中级试题及答案车工中级1.电路提供电流通过的路径，选项B。
2.溜板箱接受进给箱传来的运动，选项C。
3.偏移尾座法车外圆锥面时，应将两顶点距离调整至锥体长度+(5～10)mm，选项B。
4.仿形装置能使车刀作自动的纵向进给，选项A。
5.双手控制法车成型面的关键是双手摇动手柄的速度配合要恰当，选项B。
6.XXX圆锥有7个号码，最小的是1号，选项C。
7.反切法适用于切断软材料，选项D。
8.加工1/4in（20牙）的英制三角螺纹的螺距P=1.27mm，选项B。
9.用圆锥塞规涂色检验内圆锥时，如果小端接触，大端没接触，说明内圆锥的圆锥角小了，选项C。
10.夹具夹紧力的方向应尽可能垂直于主要定位基准面，选项A。
11.已知直角三角形∠B=60°，对边边长b=63cm时，斜边c=12cm，选项B。
12.用转动小滑板法车削圆锥面时，车床小滑板应转过的角度为圆锥角，选项B。
13.转动小滑板法车削圆锥面只能加工圆锥角度较小、锥面不长的工件，选项C。
14.高速钢螺纹车刀的后角一般取5°～15°，选项B。
15.麻花钻的横刃斜角一般为55°，选项B。
16.机械工程图样上所标注的法定长度计量单位常以mm 为单位，选项C。
17.三爪卡盘使用一段时间以后，大锥齿轮槽就会有残留的铁屑影响其装夹零件，选项B。
18.使用者发现精密量具有不正常现象时，应及时送交检修部门，选项A。
19.在使用万能角度尺进行测量时，应该先校准零位。
即当角尺和直尺都装上，且无间隙接触时，将主尺和游标的“0”线对准。
校准对象包括角尺的底边和直尺、基尺和直尺、角尺的底边和基尺以及角尺的底边和基尺与直尺的组合。
20.测量台阶长度尺寸可以使用钢板尺进行测量。
21.爱祖国、爱人民、爱科学、爱社会主义是社会公德建设的基本要求。
每个公民都应该承担法律义务和道德责任。
22.当内圆锥的直径和锥度较大且需要较高的位置精度时，可先钻孔粗车成锥孔，并在直径上留下0.1～0.2mm的削余量。
