夹具预应力筋用锚具在建筑工程中，夹具预应力筋用锚具是一种重要的工程材料，它主要应用于桥梁、高速公路、地铁等大型基础设施的建设中。
这种锚具的主要作用是将预应力筋锚固在结构中，以增加结构的强度和刚度，提高结构的耐久性。
夹具预应力筋用锚具由锚头、锚杆和夹具三部分组成。
其中，锚头是锚具的主要部分，它通过夹具与预应力筋连接，将预应力传递到结构中。
锚杆的作用是将锚头固定在结构中，夹具则用来连接锚头和预应力筋，保证预应力能够均匀地传递到结构中。
夹具预应力筋用锚具的使用可以带来许多优点。
它可以提高结构的强度和刚度，减少结构的变形和裂缝。
它可以提高结构的耐久性，延长结构的使用寿命。
夹具预应力筋用锚具还可以提高结构的抗震性能，减少地震对结构的影响。
然而，夹具预应力筋用锚具的使用也存在一些问题。
它的成本较高，需要大量的资金投入。
它的施工难度较大，需要专业的技术人员进行操作。
夹具预应力筋用锚具的使用还需要考虑到环境因素对它的影响，如温度、湿度等。
夹具预应力筋用锚具是一种重要的工程材料，它具有许多优点，但也存在一些问题。
因此，在使用夹具预应力筋用锚具时，需要考虑到它的优点和缺点，并根据实际情况进行选择和使用。
还需要加强对其研究和开发，提高其性能和使用效率。
一、预应力锚夹具预应力锚夹具是用于在钢结构中施加预应力的重要工具。
通过使用预应力锚夹具，可以有效地提高钢结构的承载能力，改善其受力状态，提高其抗震性能。
预应力锚夹具一般由锚具、夹具和连接器组成。
锚具是用于将预应力钢绞线或钢筋固定在结构上的部件；夹具是用于夹紧预应力钢绞线或钢筋的部件；连接器是用于连接锚具和夹具的部件。
预应力锚夹具的选择应考虑以下因素：1、预应力的大小和方向：应根据设计要求选择合适的预应力大小和方向，以确保锚夹具能够有效地施加预应力。
2、钢绞线或钢筋的类型和尺寸：应根据钢绞线或钢筋的类型和尺寸选择合适的锚夹具，以确保其能够牢固地固定钢绞线或钢筋。
3、结构的特点和要求：应根据结构的特点和要求选择合适的锚夹具，以确保其能够适应结构的要求。
预应力锚具的详解与计算方法引言预应力锚具是一种用于预应力混凝土结构的重要设备。
本文将详细解释预应力锚具的定义、工作原理、类型以及计算方法。
定义预应力锚具是一种用于固定预应力钢束的设备。
它将预应力钢束牢固地锚固在混凝土结构中，以产生预应力效果。
工作原理预应力锚具的工作原理基于以下几个步骤：1. 将预应力钢束穿过锚具孔道，并通过锚剂和卡夹以及其他固定装置将其固定住。
2. 通过应力机构施加拉力，将预应力钢束张紧，产生预应力效果。
3. 保持预应力钢束的张力，使其在混凝土结构的使用寿命内产生预应力效果。
类型根据锚具的形式和应用范围，预应力锚具可以分为以下几种类型：1. 锚板式锚具：适用于张拉预应力钢束时使用，通过在放线机上张拉钢束并将其通过锚板固定。
2. 预注浆锚具：适用于张拉和固定预应力钢束时使用，通过在孔道中注入预配混凝土浆液，使其固化并将预应力钢束固定住。
3. 锚栓式锚具：适用于固定钢板、预制构件等需要锚固的场合，通过向孔道中注浆，使螺纹锚栓固定在混凝土结构中。
计算方法预应力锚具的计算方法主要基于以下几个方面：1. 预应力钢束的张拉力计算：根据结构的设计要求和预应力效果，通过考虑混凝土结构的材料性质和几何形状等因素，计算出预应力钢束需要的张拉力。
2. 锚具的承载力计算：根据锚具的类型和规格，通过考虑锚具的材料强度、结构形式和使用条件等因素，计算出锚具的承载力。
3. 锚固长度计算：根据预应力钢束的直径、材料和锚固形式等因素，计算出预应力钢束需要的锚固长度。
结论本文详细介绍了预应力锚具的定义、工作原理、类型以及计算方法。
通过了解预应力锚具的基本知识，可以更好地应用它们于预应力混凝土结构中，并确保结构的安全性和稳定性。
夹具预应力筋用锚具在建筑工程领域，夹具预应力筋用锚具是一种至关重要的部件，它在预应力混凝土结构中发挥着不可或缺的作用。
为了更好地理解夹具预应力筋用锚具，让我们从它的定义、类型、工作原理、性能要求以及应用等方面来进行详细的探讨。
首先，我们来明确一下夹具预应力筋用锚具的定义。
简单来说，它是一种用于固定预应力筋的装置，能够将预应力筋的拉力有效地传递到混凝土构件中，从而提高混凝土结构的承载能力和抗裂性能。
夹具预应力筋用锚具的类型多种多样。
常见的有夹片式锚具、支承式锚具、锥塞式锚具和握裹式锚具等。
夹片式锚具是目前应用最为广泛的一种，它通过夹片与预应力筋之间的摩擦力来实现锚固。
支承式锚具则依靠支承板对预应力筋的支承作用来达到锚固目的。
锥塞式锚具是利用锥塞与锚孔之间的挤压来固定预应力筋。
握裹式锚具则是通过混凝土对预应力筋的握裹作用来实现锚固。
接下来，我们了解一下夹具预应力筋用锚具的工作原理。
以夹片式锚具为例，当预应力筋穿过锚具的孔道后，夹片被塞进锚孔中，通过施加一定的预紧力，使夹片与预应力筋紧密接触，产生足够的摩擦力。
当预应力筋受到拉力时，这种摩擦力能够阻止预应力筋从锚具中滑脱，从而实现锚固。
对于夹具预应力筋用锚具，有着一系列严格的性能要求。
首先是锚固性能，它必须能够可靠地锚固预应力筋，在规定的拉力下不发生滑移或失效。
其次是疲劳性能，因为在实际使用中，锚具可能会经历多次反复的荷载作用，所以需要具备良好的抗疲劳性能。
此外，锚具还应具有足够的强度和刚度，以承受预应力筋传递的拉力，并在使用过程中保持稳定的工作状态。
同时，锚具还应具备良好的耐腐蚀性，以适应不同的环境条件。
在实际应用中，夹具预应力筋用锚具广泛用于各种预应力混凝土结构，如桥梁、高层建筑、大型厂房等。
在桥梁工程中，锚具能够提高桥梁的承载能力，减少桥梁的挠度和裂缝，延长桥梁的使用寿命。
在高层建筑中，锚具可以增强结构的抗风能力和抗震性能，提高建筑物的安全性和稳定性。

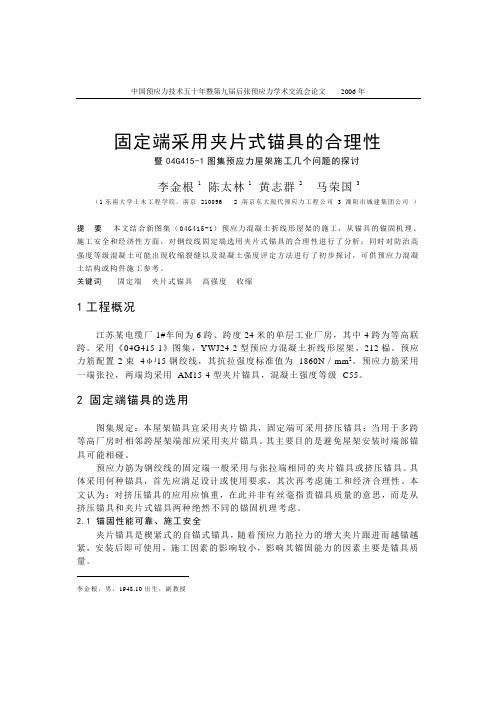

中国预应力技术五十年暨第九届后张预应力学术交流会论文2006年固定端采用夹片式锚具的合理性暨04G415-1图集预应力屋架施工几个问题的探讨李金根1陈太林1黄志群2马荣国3（1东南大学土木工程学院，南京210096 2 南京东大现代预应力工程公司 3 溧阳市城建集团公司）提要本文结合新图集（04G415-1）预应力混凝土折线形屋架的施工，从锚具的锚固机理、施工安全和经济性方面，对钢绞线固定端选用夹片式锚具的合理性进行了分析；同时对防治高强度等级混凝土可能出现收缩裂缝以及混凝土强度评定方法进行了初步探讨，可供预应力混凝土结构或构件施工参考。
关键词固定端夹片式锚具高强度收缩1工程概况江苏某电缆厂1#车间为6跨、跨度24米的单层工业厂房，其中4跨为等高联跨。
采用《04G415-1》图集，YWJ24-2型预应力混凝土折线形屋架，212榀。
预应力筋配置2束4φj15钢绞线，其抗拉强度标准值为1860N／mm2。
预应力筋采用一端张拉，两端均采用AM15-4型夹片锚具，混凝土强度等级C55。
2 固定端锚具的选用图集规定：本屋架锚具宜采用夹片锚具，固定端可采用挤压锚具；当用于多跨等高厂房时相邻跨屋架端部应采用夹片锚具。
其主要目的是避免屋架安装时端部锚具可能相碰。
预应力筋为钢绞线的固定端一般采用与张拉端相同的夹片锚具或挤压锚具。
具体采用何种锚具，首先应满足设计或使用要求，其次再考虑施工和经济合理性。
本文认为：对挤压锚具的应用应慎重，在此并非有丝毫指责锚具质量的意思，而是从挤压锚具和夹片式锚具两种绝然不同的锚固机理考虑。
2.1 锚固性能可靠、施工安全夹片锚具是楔紧式的自锚式锚具，随着预应力筋拉力的增大夹片跟进而越锚越紧，安装后即可使用，施工因素的影响较小，影响其锚固能力的因素主要是锚具质量。
李金根，男，1948.10出生，副教授中国预应力技术五十年暨第九届后张预应力学术交流会论文2006年挤压锚具是靠挤压套筒与钢绞线之间的摩擦力来实现锚固的支承式锚具，使用前必须进行挤压，挤压成型后也就决定了其锚固能力的大小。
预应力锚具、夹具、连接器应用技术规程预应力锚具、夹具、连接器作为预应力构件的关键组成部分，对预应力构件的性能和安全起着决定性作用。
本规程旨在规范预应力锚具、夹具、连接器的选用、安装、使用和维护，确保预应力构件的质量和安全。
二、术语和定义1.预应力锚具：用于锚固预应力钢束的装置。
2.预应力夹具：用于夹紧预应力钢束的装置。
3.预应力连接器：用于连接预应力构件的装置。
4.锚固长度：预应力钢束锚入锚具中的长度。
5.夹紧长度：预应力钢束夹入夹具中的长度。
6.预应力损失：预应力钢束在施工和使用过程中由于各种原因而失去的预应力大小。
7.预应力构件：使用预应力技术制作的构件。
三、选用1.预应力锚具、夹具、连接器应符合设计要求和相关标准规定。
2.应选用品牌知名、质量可靠、性能稳定的预应力锚具、夹具、连接器。
3.选用前应对产品进行检验和试验，确保产品符合要求。
四、安装1.预应力锚具、夹具、连接器的安装应按照产品说明书和设计要求进行，不得随意更改。
2.安装前应检查预应力钢束的长度、直径、强度是否符合要求。
3.安装时应保证预应力钢束与锚具、夹具、连接器之间的摩擦力足够大，不得使用润滑剂。
4.安装时应注意保护锚具、夹具、连接器的表面，避免损坏。
五、使用1.预应力锚具、夹具、连接器应按照设计要求和产品说明书使用。
2.使用过程中应注意定期检查、维护，及时发现和解决问题。
3.使用过程中应注意保护预应力构件，避免撞击、振动、过载等不利因素。
4.如发现预应力锚具、夹具、连接器出现破损或失效，应立即停止使用，并进行更换或修理。
六、维护1.预应力锚具、夹具、连接器的维护应按照产品说明书和设计要求进行。
2.应定期检查预应力锚具、夹具、连接器的状态和使用情况，发现问题及时处理。
3.应定期进行清洗和润滑，保证其正常使用。
4.如预应力损失较大，应及时进行补偿。
七、总则1.本规程适用于预应力构件设计、施工、使用和维护过程中的预应力锚具、夹具、连接器。
锚具技术规格书一、招标物资名称及技术要求预应力锚具，包括锚板、夹片、锚垫板、螺旋筋四件套。
1、规范性引用文件（1）GB/T 14370 预应力筋用锚具、夹具和连接器；JGJ85-2002 《预应力筋用锚具、夹具和连接器应用技术规程》（2）GB/T 197-2003 普通螺纹公差；（3）GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差；（4）16924-1997 钢件的淬火与回火；（5）JG/T 5001.8-1992 建筑机械与设备锻件通用技术条件；（6）JG/T 5001.9-1992 建筑机械与设备热处理通用技术条件；（7）JG/T 5001.10-1992 建筑机械与设备切削加工件通用技术条件；（8）JG/T 5012-1992 建筑机械与设备包装件通用技术条件；（9）JB/T 3999-1999 钢件的渗碳与碳氮共渗淬火回火；（10）TB/T 3193-2008 铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件。
2、技术要求（1）一般要求1）锚具或其附件上宜设置灌浆孔或排气孔。
灌浆孔的孔位及孔径应符合灌浆工艺要求，且应有与灌浆管连接的构造。
采用封闭罩进锚具或其附件上应设置连接构造。
2）用于锚固直径15.2mm钢绞线的锚具，1-5孔锚板、6-12孔锚板、13-17孔锚板、18-21孔锚板最外侧锥孔大口外边缘到锚板边缘的距离分别大于等于11.0mm，13.0mm，15.0mm，17mm。
3）用于锚固直径15.2mm钢绞线的锚具，1-21孔锚板的最小直径和最小厚度的尺寸应符合下表规定：22孔及以上锚板可参照设计文件执行；生产锚板用的原材料性能指标不应低于45＃钢的要求。
孔锚板最小直径和厚度尺寸要求表（2）锚具的基本性能要求1）静载锚固性能：ηa≥0.95 εapu≥2.0%2）疲劳荷载性能：预应力筋－锚具组装件必须满足循环次数为200万次的疲劳性试验。
3）周期荷载性能：在有抗震要求的结构中使用的锚具，预应力筋－锚具组装件还应满足循环次数为50次的周期荷载试验。
预应力锚具详细介绍预应力锚具详细介绍1. 引言预应力锚具是一种用于预应力混凝土构件中的重要设备，它可以通过预应力钢束或钢筋对构件施加预应力，提高构件的抗拉强度和承载能力。
本文将详细介绍预应力锚具的结构、原理、种类及应用范围。
2. 结构与原理预应力锚具通常由锚头、锚体和锚杆组成。
锚头是锚具的上部，用于固定钢束或钢筋的张拉和锚固。
锚体是锚具的中间部分，通过抵抗预应力钢束或钢筋的拉力实现预应力传递和锚固。
锚杆是锚具的下部，用于连接锚件与构件。
预应力锚具的原理是通过在构件施加预应力后，锚杆将锚具固定在构件内部，使得预应力钢束或钢筋与构件形成一体，共同承担外载荷。
3. 种类与分类根据使用的锚固方式，预应力锚具可分为机械锚固锚具和化学锚固锚具。
机械锚固锚具是通过机械力将锚具固定在构件内部，常见的有锚板、楔形锚和圆盘锚。
化学锚固锚具是通过化学反应将锚具固定在构件内部，常见的有膨胀式锚固、胶粘锚固和固化锚固。
4. 应用范围预应力锚具广泛应用于预应力混凝土结构中，包括桥梁、建筑物、隧道、水利工程、地下工程等。
在桥梁中，预应力锚具通常用于施工中的梁段拼接、悬臂梁预应力加固等；在建筑物中，预应力锚具常用于楼板、墙体等结构的预应力施工；在隧道和地下工程中，预应力锚具可用于地下连续墙、锚杆支护等。
5. 附件列表本所涉及的附件如下：- 图片1：锚头结构示意图- 图片2：锚体结构示意图- 图片3：锚杆结构示意图- 图片4：机械锚固锚具示意图- 图片5：化学锚固锚具示意图6. 法律名词及注释本所涉及的法律名词及注释如下：- 预应力混凝土：通过在混凝土构件内施加预应力，提高其强度和承载能力的一种结构材料。
- 钢束：用于施加预应力的钢丝或钢条。
- 钢筋：用于施加预应力的钢材。
- 抗拉强度：材料抵抗拉力的能力。
- 承载能力：结构构件能够承受的最大荷载。
- 锚固：将预应力锚具固定在构件内部的过程。
锚具三件套是什么|预应力锚具的应用领域及工作原理介绍？锚具是什么、有什么用，锚具三件套分别是哪些？及其预应力锚具工作原理，可以应用在哪些领域呢？对于这些疑问，你是不是也想透彻了解下呢？下面佰材网入驻锚具厂家将一一详细介绍，一起来看看吧！什么是锚具？锚具又名预应力锚具或者夹片式锚具，通俗的来讲是指在建筑工程混泥土作业中运用到的持久性锚固工程材料，这一类构件材料在桥梁工程中运用居多，运用目的是为了保持预应力钢筋的拉力，且将这股拉力传递到混泥土里面的锚固工具上面。
预应力锚具三件套分别是：1、锚环：是锚具核心部件，一般锚具厂家生产圆形锚具采用碳素钢；而生产扁形锚具采用国标合金钢制造。
2、锚垫板：是锚具应用过程中，锚垫板把锚环荷载传送给锚以下的混泥土关键部位，因此一个桥梁建筑工程中锚具的锚下应力分布间接影响着混泥土的持久性、和承受能力大小，因此锚垫片十分重要3、夹片:锚具夹片从外观上一般分为工作夹片和工具夹片，在桥梁过程使用过程中可以重复的运用，一般采用合金钢来生产制造。
夹片式锚具的用途应用领域夹片锚具约有以下用途：公路铁桥梁工程建设、轻轨工程建设、城市区域公路立交桥建设、公路道路偏坡加固、地铁隧道锚顶加固、桥梁支座更换工程、大型仓库厂房、水利工程大坝等预应力锚具的工作原理：工程中锚具事先安装好再定位，随后现浇和好的混泥土，然后埋在混泥土端，通俗的来说也就是波纹管的俩边的俩个头，这俩端是为了保障千斤顶张拉时候起到稳定效果而做的端面。
建筑工程混泥土多采用永久性锚固装置构件。
综上是关于锚具三件套及预应力锚具工作原理等知识的详细介绍，希望本文能对大家提供参考性的帮助！佰材网是国内颇具影响力的工程材料电商交易大平台，链接国内各类桥梁工程材料生态合作伙伴，精选整合优质资源，为入驻商家合作伙伴提供一站式高效解决方案，为采购者提供一站式厂家批发报价采购服务！买好材料-夹片式预应力锚具上佰材网！。
