箱梁预制锚垫板、张拉顺序

箱梁预制作业指导书一、工程概况本合同段K0+870高架桥、K3+120高架桥及K6+071丰山河大桥上部结构均为预应力混凝土（后张）小箱梁，先简支后连续，箱梁共计1044片，长度为25m 和30m两种。

箱梁预制采用C50混凝土，预应力筋采用Φs15.2㎜钢绞线。

K0+870高架桥全桥箱梁共用钢筋4199.064t，C50混凝土22587.2m3，Φs15.2钢绞线820.048t；K3+120高架桥全桥箱梁共用钢筋2571.232t，C50混凝土12457.6m3，Φs15.2钢绞线452.256t；K6+071丰山河大桥全桥箱梁共用钢筋760.979t，C50混凝土4834.5m3，Φs15.2钢绞线103198.5t。

二、施工方案及施工方法1、总体方案箱梁预制混凝土施工采用混凝土搅拌站统一拌制，混凝土罐车运输，混凝土采用龙门吊配合吊斗运输至梁位。

混凝土浇筑采用先底板后腹板，最后浇筑顶板。

预应力孔道采用金属波纹管孔道成孔，采用150T千斤顶进行张拉。

孔道压浆采用C50水泥浆，要求压浆饱满。

2、钢筋制作及安装钢筋绑扎流程：先进行底板普通钢筋绑扎，再进行腹板钢筋的绑扎、腹板内纵向波纹管的安装及梁底锚固端(包括垫板、锚固螺母及锚下螺旋筋)的安装，安装内模后最后进行顶板普通钢筋的绑扎、顶板内纵向波纹管的安装。

箱梁钢筋制作在钢筋加工场内进行，然后将制作成型的钢筋运至现场进行绑扎。

钢筋分两次绑扎，第一次安装底板及腹板钢筋，第二次安装翼缘板及顶板钢筋。

主筋采用搭接双面焊或者搭接单面焊。

钢筋安装时，当普通钢筋与波纹管位置发生矛盾时，可适当挪移钢筋位置。

2.1钢筋质量要求1）钢筋加工按设计要求下料及制作加工。

2）搭接接头的长度和焊缝的总长度符合规范要求，要求焊缝平顺、无气泡、无裂缝、焊接处钢筋无烧伤现象。

搭接焊时搭接钢筋的轴线应在同向来线上。

3）搭接长度，双面焊≥5d、单面焊≥10d；焊缝厚度h>0.3d，焊缝宽度h>0.8d，d为钢筋直径。

预制小箱梁的深埋锚施工介绍
1、工艺说明
深埋锚工艺，主要应用于预制纯简支梁及简支变连续梁的简支端，上述位置的梁体尺寸可一次预制完成，省略了二次封端的工序，保证了制梁尺寸精度，待预应力筋张拉、孔道压浆完成后，只需对锚穴单独封堵即可，基本不占用制梁生产周期。

深埋锚构造示意图如下：
2、模板制作
端模板制作时，依据锚穴位置及尺寸，在端模内部做成“碗状”突起，用以形成锚穴，锚穴深度即为锚垫板至预制梁端距离。

深埋锚模板制作示意图如下：
3、模板安装
锚垫板直接安装锚穴位置，端模外部丝杆拧紧固定。

由于梁体一次预制成型，故安装端模时位置必须控制准确，已保证成品的尺寸精度。

4、张拉施工
预应力筋张拉时，只需在工作锚及限位板间加设“加长钢套筒”即可，套筒采用厚壁钢管制作，后端能抵紧工作锚且不束缚工作夹片、前端能抵紧限位板，长度以保证张拉时限位板全部处于锚穴外即可。

5、注意事项
a、模板制作时，锚穴倾斜面应能保证预应力筋与锚垫板垂直；
b、端模安装时预留梁长压缩量；
c、张拉时因增加了加长钢套筒，故钢绞线工作段长度相应增加，钢绞线下料时应予以考虑，另实际张拉伸长量的计算应减去工作段的伸长；
d、安装加长套筒时保证套筒、锚具、限位板、千斤顶同心；
e、锚穴封堵时加设加强钢筋网，混凝土采用同梁体混凝土相同标号的补偿收缩或微膨胀式。

现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。

张拉平台示意如图所示。

（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。

预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。

张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。

钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。

（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。

实际伸长量值应扣除钢束的非弹性变形影响。

预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。

直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。

预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。

现浇梁预应力张拉施工作业指导书预应力张拉施工作业指导书一、施工方法及注意事项1、预应力张拉顺序为：先张拉一半的横梁钢束→张拉纵向腹板钢束→张拉剩余横梁钢束→张拉竖向钢束→张拉顶板钢束；预应力钢束张拉按先长束后短束、左右平衡对称张拉的原则进行。

施工工序为：波纹管定位→钢绞线下料与编束→穿束→检查梁体预制情况→预应力施加→切割多余钢绞线→压浆2、张拉工艺流程箱梁砼强度检测检查并处理锚垫板及锚垫板下砼钢绞线张拉伸长值计算清孔穿束准备工作通讯设备准备锚具、孔道、千斤顶三对中初张拉核对伸长量核对伸长量张拉控制张拉吨位持荷2分钟锚固核对锚具及钢绞线回缩量观察是否串孔回油卸载清洗孔壁孔道压浆监理工程师检验张拉劳动力组织张拉机具校正张拉设备安装3、预应力施工前准备工作（1）、检查预应力钢绞线表面，不得有降低钢绞线与砼粘结１力的润滑剂、油渍等物质；允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。

（2）、检查进场材料与质保书的规格、型号和设计图纸是否相符，对预应力钢绞线须做σa和Eg试验。

预应力钢筋采用(GB/T5224-2021)标准高强低松弛钢绞线，标准强度fpk=1860MPa，弹性模量Eg=1.95×105MPa。

锚夹具须经国家（部级以上）技术鉴定和产品鉴定，出厂前应由供方按规定进行检查并提供质量证明书。

锚夹具应经外观检查，不得有裂纹、伤痕、锈蚀，尺寸不得超过允许偏差。

对于锚具的强度、硬度、锚固能力也需检验。

（3）、对张拉设备的校验。

张拉机具应与锚具配套使用，应在使用前进行检查和校验。

千斤顶和压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线。

所用压力表精度不宜低于1.5级。

3、预留孔道；预留孔道是后张构件制作的特殊工序，孔道的形状，尺寸和质量对后张构件的质量有直接影响，其预留孔道主要有直线和曲线两种形式。

其制孔方法是按设计图提供的纵横曲线坐标值埋设。

4、制成孔后，应用通孔器检查，若发现孔道堵塞，应清除孔道内的杂物。

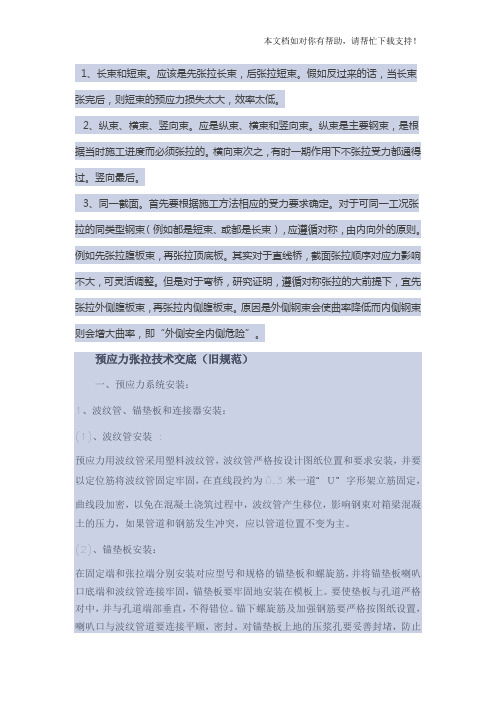

1、长束和短束。

应该是先张拉长束，后张拉短束。

假如反过来的话，当长束张完后，则短束的预应力损失太大，效率太低。

2、纵束、横束、竖向束。

应是纵束、横束和竖向束。

纵束是主要钢束，是根据当时施工进度而必须张拉的。

横向束次之，有时一期作用下不张拉受力都通得过。

竖向最后。

3、同一截面。

首先要根据施工方法相应的受力要求确定。

对于可同一工况张拉的同类型钢束（例如都是短束、或都是长束），应遵循对称，由内向外的原则。

例如先张拉腹板束，再张拉顶底板。

其实对于直线桥，截面张拉顺序对应力影响不大，可灵活调整。

但是对于弯桥，研究证明，遵循对称张拉的大前提下，宜先张拉外侧腹板束，再张拉内侧腹板束。

原因是外侧钢束会使曲率降低而内侧钢束则会增大曲率，即“外侧安全内侧危险”。

预应力张拉技术交底（旧规范）一、预应力系统安装：1、波纹管、锚垫板和连接器安装：(1)、波纹管安装:预应力用波纹管采用塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为0.3米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，如果管道和钢筋发生冲突，应以管道位置不变为主。

(2)、锚垫板安装：在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。

要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。

锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹管道要连接平顺，密封。

对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。

安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的P锚、H锚应把张拉端作为进浆孔，且向下，以保证压浆的密实。

(3)、连接器安装：从第二孔箱梁开始，在前一段已张拉完的群锚连接体上安装连接器，并进行钢绞线接长。

2、钢绞线安装：a.钢绞线下料：钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采用砂轮切割机切割。

预应力张拉施工一、张拉施工准备1、混凝土强度要求：当梁体混凝土强度达到设计强度的80%且弹性模量不低于混凝土28d弹性模量的80%时，即可进行预应力张拉。

强度通过以现场同条件养护混凝土试件来确定。

2、张拉前应先对千斤顶和配套压力表进行校验，计算张拉吨位相应的油压表读数和钢绞线伸长量。

3、张拉操作人员需经过培训，并在张拉施工过程中，正面不能站人，并设置挡板和警示标牌。

4、张拉平台及施工架应搭设结实牢固。

油泵运转不正常情况下，应立即停止，进行检查，在有压情况下，不得随意拧动油泵或千斤顶各部位的螺丝。

5、对千斤顶和油泵进行仔细检查，保证各部分不漏油并能正常工作。

对油管和千斤顶油嘴连接时应擦拭干净，防止砂砾堵管，新油管应检查有无裂纹，接头是否牢靠，高压油管接头应加强防护，以防喷油伤人。

6、锚具的安装及准备工作（1）、将锚垫板内的混凝土清理干净，检查锚垫板的注浆孔是否堵塞。

（2）、清除钢绞线上的锈蚀、泥浆。

（3）、安装工作锚板，锚板应与锚垫板止口对正。

（5）、在工作锚板每个锥孔内装上工作夹片，夹片安装后要齐平，必要时用专用工具轻敲，但不得重敲把夹片损坏。

二、预应力张拉程序预应力钢束张拉是保证预制梁质量的关键工序。

张拉程序必须严格按设计规范要求进行。

1、张拉设备安装顺序：锚具→工作锚夹片→限位板→千斤顶和油泵→工具锚及工具夹片。

2、张拉程序根据低松弛预应力筋，张拉时进行分级加载，按照0→10%σk →20%σk→100%σk→0对应的张拉力分别量测伸长值。

张拉控制采用张拉应力和伸长值双控，以张拉应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过±6％时，应停止张拉，等查明原因并采取措施后再进行施工。

3、梁体钢束张拉采用两端同时对称张拉，并按设计张拉顺序（N1,N3，N5，N2，N4)进行操作实施。

张拉钢束应根据油压表压强值对应标定数据张拉力，并分级进行张拉（如设计张拉力在标定表上位于两级之间时，可采用内插法计算出油表压强值）。

预制梁施工工艺流程及施工要点详解后张法施工工艺：清理底模、施工放样→侧模、端头模板拼装→绑扎底、腹板钢筋→安装预应力管道→安装内模→绑扎顶板钢筋→浇筑梁体混凝土→梁体养生→张拉、压浆→梁端封锚、堵头混凝土施工要点1钢筋1)钢筋下料、加工、定位、绑扎、焊接严格按规范及设计图纸进行。

2)钢筋的保护层垫块推广使用半球形高强砂浆垫块，绑扎牢固可靠。

2模板1)使用前或每片梁拆模后应指派专人认真打磨模板并涂刷专用脱模剂。

2)采取内模压杆，或用地锚固定内模，防止内模上浮。

3波纹管、锚垫板1)在钢筋绑扎过程中，应根据设计精确固定波纹管和锚垫板位置。

2)波纹管的连接应采用大一级直径的同类管道，其长度宜为被连接管道内径的5~7倍。

接头长度不低于规范要求，并在波纹管连接处用密封胶带封口，确保不漏浆。

3)锚具、锚垫板经准入并检测合格后方可使用。

锚下加强筋与锚下螺旋筋应按设计要求布设，螺旋筋与锚垫板相配套。

4混凝土1)严格按“阶梯”浇筑施工工法施工，浇筑底板时，借助顶板预留混凝土漏斗施工，间隔5m逐步推进连续施工，保证混凝土的整体性。

2)梁片的预制要留有同条件养生试块，试块放置在梁片的顶板上，与该梁片同时、同条件养生。

5预应力施工1)钢绞线必须编束。

2)张拉前的混凝土养生时间及强度控制：混凝土强度应不小于设计规定值，养生期限以回弹强度达到设计强度为准。

3)张拉采用张拉力与伸长量双控制的方法，不能直接量取千斤顶的油缸变位量，一般采用两端对称张拉，张拉计算公式按L实=L-L1+(L1'-L1)(L1张拉至20%ok(15%ok)时千斤顶的活塞长；L张拉至100%δk时千斤顶的活塞长；L1'张拉至40%δk(30%δk)时千斤顶的活塞长)。

4)预应力钢绞线在张拉控制应力达到稳定后方可锚固。

6压浆1)箱梁压浆应采用真空压浆工艺，每个预制梁场应在满足正常施工情况下备用1套真空压浆设备。

2)施工要求：压浆宜采用专用压浆料或专用压浆剂配制的浆液，浆液的水胶比控制在0.26~0.28，初始流动度不大于13s。

粱板预制注点事项箱梁预制的施工顺序为：箱梁钢筋下料及绑扎7侧模安装7安装内模7绑扎顶板钢筋7碌浇筑7张拉正弯矩预应力钢束7压浆封锚1、钢筋下料应严格按照图纸进行下料，不得私白更改钢筋的尺寸。

2、在绑扎钢筋之前应将底座钢板清理干净，无任何杂物，刷上脱模剂。

钢筋绑扎时采取隔一跳绑方式，梅花状分布，扎丝要绑扎到位、牢固。

波纹管的定位筋采用U形卡焊接，1米1个，起弯点处定位筋加密，0.5米一个。

钢筋验收合格后，底板底面、顶面、腹板的内外两面都要安装好垫块，保证4个/itf,并绑扎牢固，底板底面梁板两端处因钢筋密实需适当增加垫块个数，以保证梁体的保护层厚度> 2 cm。

3、20m箱梁梁底预埋A钢板500X 25X 374mm 〔一个支座〕，钢板中心露出梁底1cm; 30m箱梁梁底预埋A钢板525X 25x 399cm〔一个支座〕，钢板中心露出梁底1cm。

4、侧模的安装：在靠模之前应对模板进行打磨，清理干净，涂上脱模剂。

脱模剂不可使用污油，以保证梁体外观清洁。

另外，应在台座两侧与模板贴合处贴上泡沫条，防止有缝隙，在混凝土施工时出现漏浆情况；侧模安装时应适当加大底座拉杆的根数，加强模板的牢固性，防止在混凝土施工过程中出现底座拉杆拉断、滑丝等现象。

5、安装内模：内模与端头模之间的贴合要紧密无缝隙。

在对内膜上压杠时，至少3m 一道压杠，防止内模上浮。

下内模时注意在箱梁底板设置4个①100mm的通气孔。

6、绑扎顶板钢筋时需注意以下几个方面：(1)预制箱梁伸出的顶板纵向连接钢筋N2、N3筋，中梁为23 根，边梁为26根，伸出长度为23cm,底板纵向连接筋N2筋，为11 根，伸出长度为27cm,桥面板伸出的N17钢筋，伸出长度为26.3cm, N18钢筋伸出长度为20.8cm。

(2)预制箱梁顶板预埋N19钢筋，高出梁顶碌面4cm。

(3)伸缩缝预埋N1、N2钢筋，N1钢筋伸出碌面为18cm。

(4)整体式路基外侧防撞护栏在箱梁施工时预埋N5钢筋，N5 筋距翼缘板外边缘9cm,埋深8cm,间距为15cm;整体式路基内侧防撞护栏在箱梁施工时预埋N3、N4钢筋，N3筋距翼缘板外边缘4cm, 埋深8cm,间距为12.5cm。

2、箱梁预制施工工艺方法2.1箱梁预制施工工艺流程为：底模与侧模的安装整理-清理并涂隔离剂-安装支座板和安放落梁挡块、综合接地套筒-整体安装底腹板钢筋骨架-安装内模-整体安装顶板钢筋-安装端模-安装泄水管及预留孔模具-梁体砼浇筑-养护-预张拉-脱内模-初张拉-移梁-终张拉-压浆-封端-成品梁存放待架设2.2箱梁预制施工方法2.2.1钢筋工序1、钢筋施工工艺，每孔箱梁分为两大部分，即底腹板钢筋和顶板钢筋骨架网。

为了保证钢筋绑扎质量及提高施工效率，钢筋在钢筋生产车间内下料，通过钢筋加工模具将钢筋加工成形，为保证成形钢筋尺寸，其模具必须经过安质部门检查合格后方能使用。

钢筋绑扎在其模具上进行。

钢筋绑扎模具上设有支座板、防落梁挡块、预留孔等模具，以便在钢筋绑扎时将该位置留出。

2、钢筋绑扎模具上设有钢筋绑扎位置线，确保所绑扎的钢筋做到横平竖直。

预留孔道定位网需整体焊接成型后再扎入梁体确保管道的顺直度。

3、用2台45T龙门吊将底腹板钢筋整体吊装入模，在内模安装之后，再用2台龙门吊将顶板钢筋整体吊装到位。

2.2.2模板工序1、为了保证梁体的浇筑质量，箱梁所用模板均采用定制钢模板，分为底模、侧模、端模和内模四部分。

底模、侧模、端模按6个制梁台座分别各配一套，内模为两个制梁台座共用一套。

底模：直接铺设于制梁台座上，按昭图纸要求调整好预拱度后与底座连成一体。

侧模：为了保证箱梁外观质量，每块侧模制造完成运到现场后，在工地组拼成一个整体，并与底模焊接联结，以确保底模与侧模之间的密封性、保证梁体外观的美观。

在侧模的下缘约400mm处按排间距2m的位置安设附着式振动器。

端模：为了方便端模的安装及拆卸，提高施工效率，端模焊接为一个整体。

内模：内模采用液压式内模，每套内模共分3节，其中最长的两节为12.3m。

内模施工时，先在内模拼装台位整体拼装，检查好各部尺寸。

在底腹板钢筋安装好之后用2台45T门吊将内模整体吊装入模。

压浆模板：在箱梁底板面变坡位置及从变坡位置往跨中方向1米处加设压浆板。
