测试自己组装拼凑的BGA返修台效果不错了解电脑芯片级维修的人一定知道BGA返修台的重要性，无论是加焊南北桥显卡芯片还是重新植球都离不开。
但是BGA返修台价格一直居高不下，主要是生产都不成规模成本高。
然而去做维修这一行业的多数都是穷苦人家，开店初期除了房租外再额外添置这一设备经济压力一定不小。
今天为朋友提供一个比较容易实现且比较靠谱的组合BGA返修台的精华所在就是上下温区和温控检测，只要实现这几项就得到了基本的BGA拆焊功能支架台各地价格不同，基本成本在500元以内可实现。
图是初次测试效果，完美拆下IBM 收银机主板南桥BGA返修台的加热升温是智能控制的一个曲线，所以有必要了解BGA返修台的工作温度和原理。
在BGA返修或BGA焊接过程中，焊接温度曲线是一个重要的变量，它对BGA返修台的成功率有很大的影响，特别是返修后的稳定性更是致命的。
返修过程中的温度和加热时间是焊接温度曲线的两个变量。
对于不同的电路板和不同的助焊剂（焊膏），这里推荐使用美国AMTECH焊膏，焊接温度曲线是不同的。
BGA返修温度曲线主要分如下几个调整温区：一、预热区温度是30℃至175℃，通常建议使用的升温速度是每秒2℃至3℃，以避免对容易受温度影响的元件（例如，陶瓷片状电阻器）造成热冲击。
这个建议太保守，因为同样的电容器是用波峰焊，在焊接过程中，它们的预热温度大约是从120℃，温度上升到焊锡槽中的260℃也不会出现什么问题。
所以使用每秒5℃的速度同样是安全的。
保温区在这个温区，电路板达到温度均匀。
在这个温区，温度上升速度缓慢，温度从175℃上升到220℃，温度曲线几乎是平的。
保温区也起到焊膏的助焊剂活化区的作用。
长时间保温的目的是为了减少气泡，尤其是对于球栅阵列（BGA）封装器件，在保温区温度过高的后果是焊膏过分氧化而导致出现锡珠，焊膏会溅出来。
不使用保温区，但把温度平稳地从预热区升高到峰值再流温度，这也是一个普遍的做法。
然而，当温度逐步提高到峰值再流温度时，焊接可靠性会降低许多，为以后带来新的返修隐患。
电脑芯片级维修点常用工具一览电烙铁维修必备恒温电烙铁936 （防静电）维修必备850热风焊枪（防静电）维修必备拆焊贴片元件数字万用表维修必备指针万用表维修必备编程仪维修主板必备用于写bios打阻值卡选配用于板卡维修，打阻值、测信号模板刚网选配用于BGA芯片植锡球100M示波器选配用于测波形信号放大台灯维修必备照明内存维修专用卡台（防静电）维修内存必备拆焊内存用于固定的利器内存维修故障检测器维修内存必备850热风焊枪936恒温电烙铁示波器编程仪DDR内存维修仪BGA刚网BGA锡球打阻值卡数字万用表普通电烙铁1BGA贴片机放大台灯内存维修专用台硬盘专用维修软件：PC3000俄罗斯ACE工作室专用修复硬盘的软件。
我们以硕泰克主板维修站为例，看一下芯片级维修，都有哪些流程和需要什么设备。
硕泰克公司承诺的费用清单: 此主题相关图片如下：●基本维修流程此主题相关图片如下：办公的地点很简陋，因为只有这样的平房才能提供380V的工业用电标准，以此满足各种专用设备的运转。
而工业用电在一般写字楼是无法提供的。
基本的维修设备和维修工具，这也是大部分板卡维修单位都应该具备的设备。
诸如示波器、万用表和烙铁等。
软驱和光驱下面的那个黑盒子是端口测试设备。
它可以检查包括串口、并口、USB口、软驱和IDE口这类接口是否能够正常工作。
端口检测设备通过模拟各种工作状态，再搭配专用的诊断软件就可以进行各类接口的故障测试。
此主题相关图片如下：此主题相关图片如下：每一款主板上市后，都会给维修中心配备相应的“裸体”PCB板，供维修人员分析布线。
此外，显卡，内存等插卡式硬件都会配备接口转接卡，以保护产品本身的金手指不会因为频繁插拔而损坏。
此主题相关图片如下：“裸体”PCB用来分析走线此主题相关图片如下：下面这个部件，是一个“模拟CPU”，通过它来检测CPU插槽的供电是否正常。
此主题相关图片如下：此主题相关图片如下：使用焊台可以拆除一些结构简单的芯片。

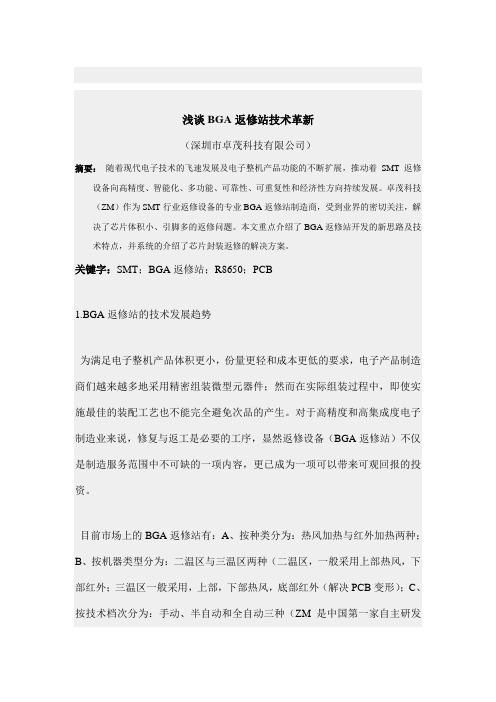

浅谈BGA返修站技术革新（深圳市卓茂科技有限公司）摘要：随着现代电子技术的飞速发展及电子整机产品功能的不断扩展，推动着SMT返修设备向高精度、智能化、多功能、可靠性、可重复性和经济性方向持续发展。
卓茂科技（ZM）作为SMT行业返修设备的专业BGA返修站制造商，受到业界的密切关注，解决了芯片体积小、引脚多的返修问题。
本文重点介绍了BGA返修站开发的新思路及技术特点，并系统的介绍了芯片封装返修的解决方案。
关键字：SMT；BGA返修站；R8650；PCB1.BGA返修站的技术发展趋势为满足电子整机产品体积更小，份量更轻和成本更低的要求，电子产品制造商们越来越多地采用精密组装微型元器件；然而在实际组装过程中，即使实施最佳的装配工艺也不能完全避免次品的产生。
对于高精度和高集成度电子制造业来说，修复与返工是必要的工序，显然返修设备（BGA返修站）不仅是制造服务范围中不可缺的一项内容，更已成为一项可以带来可观回报的投资。
目前市场上的BGA返修站有：A、按种类分为：热风加热与红外加热两种；B、按机器类型分为：二温区与三温区两种（二温区，一般采用上部热风，下部红外；三温区一般采用，上部，下部热风，底部红外（解决PCB变形）；C、按技术档次分为：手动、半自动和全自动三种（ZM是中国第一家自主研发并生产全自动BGA返修站企业）。
尽管传统的手工返修、手动返修台仍占市场主流，但其市场份额正逐渐被半自动及全自动化返修台所替代。
这主要是因为半自动与全自动返修台的返修速度和精度高于低端的手动，劳动强度有所降低。
先进的封装引脚数增加,对于精细引脚在装配过程中出现的桥连、漏焊、虚焊等缺陷，需返修设备也经历巨大的技术变革。
随着制造工艺和元件封装技术的不断变化，电子装配市场对安全可靠，能重复使用且携带便捷的返修设备的需求不断的提升。
在实施返修作业时，如何保障整个工艺的成功，不造成任何坏损或是避免返修中出现不必要的热应力至关重要。
因此返修工艺技术必须具备足够精确的置放能力以确保PCB板在加热时不发生变形，并且具备优良的加热控制能力从而节省加热过程中的预备时间并提供最佳的加热曲线。

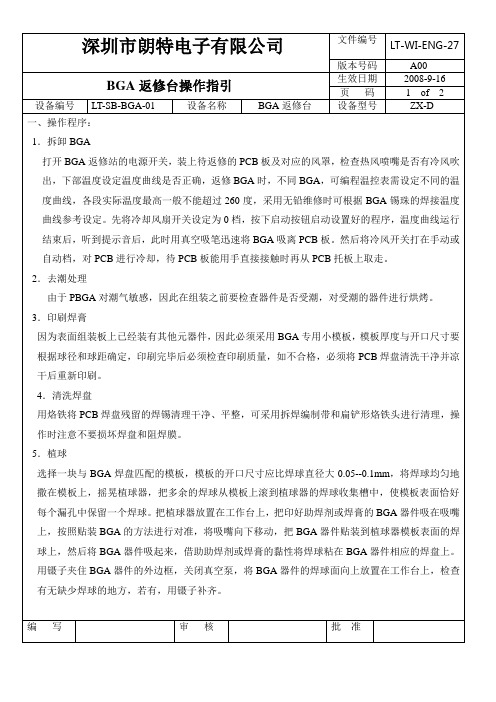

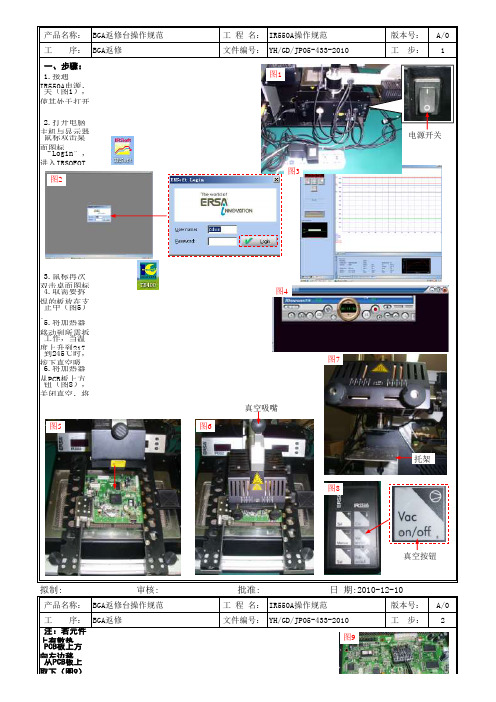

ZM-R5830返修台使用说明书编号：ZM-SMS-05-11深圳市卓茂科技有限公司SHENZHEN ZHUOMAO TECHNOLOGYCO.,LTD.前言深圳市卓茂科技有限公司是一家集研发、生产、销售为一体的国家级高新技术企业，公司自成立以来，先后获得深圳知名品牌、双软认证、商务部诚信企业AAA证书、央视网广告合作伙伴等荣誉。
凭借雄厚的技术力量、高效的经营管理、完善的销售体系、专业的售后团队，为广大客户提供更高效便捷的一站式服务！通过吸收和引进国内外领先的先进技术，不断提升自己，在 BGA /LED返修设备、清洗设备、非标自动化设备和电子产品周边辅助设备及耗材上赢得了全球10万BGA/LED返修设备客户的信赖和支持，产品销售遍及全国各大城市，并远销日本、韩国、北非、越南、东南亚、中东及欧美等国。
卓茂科技凭借自身“稳定的品质、领先的技术、全面周到的售后服务”在同行业中有很强的影响力和较高的知名度，我们将继续秉承“专业创新诚信”的经营理念，与社会各界关心和支持我公司发展的广大客户和朋友们一起不断进取，开拓创新，新的时代，我们真诚的期待，在您优越的产品生产的诸多链条中，有我们参与完成的重要一环！并让您的产品享誉全世界、惠及千家万户！您的微笑是卓茂科技永恒的追求……● 非常感谢您使用深圳市卓茂科技有限公司的 ZM-R5830 返修台。
● 为了确保您使用设备的安全和充分发挥本产品的卓越性能，在您使用之前请详细阅读本说明书。
● 由于技术的不断更新，卓茂科技有限公司保留在未事先通知的情况下对技术及产品规格进行修改的权力。
● 本说明书为随机配送的附件，使用后请妥善保管以备日后对返修台检修和维护时使用。
● 如对本设备的使用存在疑问和特殊要求，可随时与本公司联系。
全国统一服务电话：5● 本公司保留本使用说明书内容的最终解释权。
目录一、产品特点简介.......................................................................................................................................... - 3 -二、返修台的安装要求.................................................................................................................................. - 3 -三、产品规格及技术参数.............................................................................................................................. - 4 -四、外形主要结构介绍.................................................................................................................................. - 4 -(一)外部结构...................................................................................................................................... - 4 -(二)功能介绍...................................................................................................................................... - 4 - 五、程序设置及操作使用 ...................................................................................................................... - 5 -(一) “调试模式”使用方法................................................................................................................ - 5 -(二)“操作模式”使用方法................................................................................................................ - 10 - 六、外部测量电偶的使用方法.................................................................................................................... - 12 -(一) 外部电偶的作用 ................................................................................................................... - 12 -(二) 电偶的安装 ............................................................................................................................ - 12 -(三) 用电偶测量实际温度.......................................................................................................... - 12 -(四) 用外测电偶校准温度曲线.......................................................................................................... - 13 -七、植球工序............................................................................................................................................ - 14 -八、设备的维修及保养......................................................................................................................... - 15 -(一)上部发热丝的更换 ................................................................................................................. - 15 -(二)下部(第二温区)发热丝的更换.......................................................................................... - 16 -(三)下部(第三温区)发热板的更换.......................................................................................... - 16 -(四)、设备的保养................................................................................................................................ - 16 - 九、安全注意事项 .................................................................................................................................. - 17 -(一) 安全使用 ................................................................................................................................. - 17 -(二) 属于以下情况之一者.......................................................................................................... - 17 - 常用BGA焊接拆卸工艺参数表：（供参考） ................................................................................. - 18 - 有铅温度曲线焊接................................................................................................................................ - 18 - 无铅温度曲线焊接................................................................................................................................ - 19 -一、产品特点简介1 独立的三温区控温系统①上下温区为热风加热，IR预热区（350×220）为红外加热，温度精确控制在±3℃，上下温区均可设置8段升温和8段恒温控制，并能存储100组温度曲线，随时可根据不同BGA进行调用；②可对BGA芯片和PCB板同时进行热风局部加热，同时再辅以大面积的红外发热器对PCB板底部进行加热，能完全避免在返修过程中PCB板的变形；通过选择可单独使用上部温区或下部温区，并自由组合上下发热体能量；③ IR预热区可依实际要求调整输出功率，可使PCB板受热均匀；外置测温接口实现对温度的精密检测，可随时对实际采集BGA的温度曲线进行分析和校对；2多功能人性化的操作系统①该机采用高清触摸屏人机界面(可用鼠标操作)，高精度温度控制系统，选用高精度K型热电偶闭环控制,实时温度曲线在触摸屏上显示；上部温区可手动前后左右方向自由移动；②配有多种不同尺寸合金热风风咀，可360°旋转，易于更换，可根据实际要求量身定制；③ BGA焊接区支撑框架，可微调支撑高度以限制PCB焊接区局部下沉；④多功能PCB定位支架，可X方向移动，PCB板定位方便快捷，同时适用异性板安装定位；⑤采用大功率横流风扇迅速对PCB板进行冷却，以防PCB板的变形；同时内置真空泵，外置真空吸笔，以方便快捷取拿BGA芯片；3优越的安全保护功能焊接或拆焊完毕后具有报警功能，在温度失控情况下，电路能自动断电，拥有双重超温保护功能。
液晶电视维修——易损件一览表品名型号说明液晶电源振荡芯片（PWM IC） SG6841DZ (直插) 冠捷及其代工品牌全系列，雷击易损SG6841SZ （贴片）1200AP40 (直插) 明基及其代工品牌全系列，雷击易损1200AP100 (直插)TEA1507 (直插) 飞利浦TEA1533 (直插) 飞利浦FAN7601 (直插) 飞利浦,LG，易炸电源DAP8A (贴片) 易炸电源2AS01 (直插) 现代，易炸电源200D6 (NCP1200D6,贴片) EMC,飞利浦,易炸电源203D6 (NCP1203D6,贴片) EMC,飞利浦,易炸电源LD7575OZ960G (贴片，宽) 全桥型高压板常用，易损24C512(贴片)24C512(直插)DM0465R(直插)DM0565R直插)振荡三极管 C5707 (直插) 明基，冠捷高压板易损P沟道场管 FU9024 (直插) 明基高压板易损P沟道场管 9435 (贴片) 驱动板、高压板易损N沟道+P沟道双场管 4606 (贴片) 三星等高压板易损N沟道开关管 2SK2101 7A 800V，优于7N60单片机 W78E65P (PLCC44封装) 冠捷常用，可替换M6759,SM5964,SM89516NT68F63L (PLCC44封装) 三星易损，通病MTV312MV64 (PLCC44封装) BENQ,ACER,长城，易损MTV512MV64 (PLCC44封装) BENQ,ACER,长城，WT61P4 (PLCC44封装) 三星常用图像信号处理芯片 MST8116B BENQ17寸，友达M170EP01一体屏易损芯片MST8111B 冠捷，BENQ，ACER易损MST9011 三星，LG易损TSU16AK LG，冠捷常用，易损RTD2023 (大封装) BENQ17寸一体屏，冠捷等常用SE7889-LF 三星易损，花屏通病屏显IC（时序控制器） LXD91810 三星原厂液晶屏易损芯片LXD91811LXD91812LXD93820LPD91821ALRE031212A 三星多款17,19寸屏用，易损LRU4312X1ANT7168FG-00010 CPT中华屏常用TFP7515 BOE京东方屏易损TFP7425PTFP7433SN0209033PZP-1 LG-PHILIPS屏LM170E01，易损GVS690H9 LG-PHILIPS屏，易损TL2272ML LG-PHILIPS屏，易损AU30803 AU友达15寸屏AD30301 ACER屏L150X2M，白屏易损AD30302AUO-003 AU友达M170EG01屏，易损CM2706A-KT CHIMEI奇美17寸，19寸屏，易损CM2706A-RTCM2709GMA电路芯片 BUF07702 LG，三星等屏AD8511A EDTCF松下屏AD8567 友达，京东方，广达等，易损DC-DC芯片 ACT4060 （8脚贴片） 12V降5V，可代替MP1410,WP9141,ZA3020 LM2596-5.0 （5脚贴片） 12V降5V，可代替8050SDAAT1101A AU友达M150XN05屏常用,白屏易损AAT1107 中华，瀚彩屏常用AT1380 奇美屏常用5420CR LG-PHILIPS屏用，易损FA3629AV 东芝，翰彩，广达屏常用二极管 1N4148 红色玻封,中低频通用,易坏 1N5408 普通硅整流管SK34 3A40V肖特基2A400V桥堆电阻 0.22欧2W0.27欧2W0.33欧2W0.39欧2W0.47欧2W0.56欧2W。
HONING GUIDEH e l p f u l T i p s F o r S o l v i n g B o r e S i z i n g & F i n i s h i n g P r o b l e msPRINTED IN U.S.A. 0410©COPYRIGHT SUNNEN ®PRODUCTS COMPANY 2004, ALL RIGHTS RESERVED X-SP-5061PSUNNEN PRODUCTS COMPANY7910 Manchester Ave., St. Louis, MO 63143 U.S.A.Phone: 314-781-2100 Fax: 314-781-2268U.S.A. Toll-Free Sales and Service –Automotive: 1-800-772-2878 • Industrial: 1-800-325-3670International Division Fax: 314-781-6128 e-mail:*****************GENERAL HONE CORP (A Sunnen Company)471 US 250 East, Ashland, OH 44805 U.S.A.Phone:419-289-3000 Fax: 419-281-0700U.S.A. Toll-Free Sales and Service: 1-800-837-1999SUNNEN PRODUCTS LIMITED No. 1 Centro, Maxted RoadHemel Hempstead, Herts HP2 7EF ENGLANDPhone:++ 44 1442 39 39 39 Fax: ++ 44 1442 39 12 12SUNNEN AG Fabrikstrasse 18586 Ennetaach-Erlen, SwitzerlandPhone:++ 41 71 649 33 33 Fax: ++ 41 71 649 34 34Sunnen®reserves the right to change or revise specifications and product design in connection with any feature of our products contained herein. Such changes do not entitle the buyer to corresponding changes,improvements, additions, or replacements for equipment, supplies or accessories previously sold. Information contained herein is considered to be accurate based on available information at the time of printing.Should any discrepancy of information arise,Sunnen recommends that user verify discrepancy with Sunnen before proceeding.SHANGHAI SUNNEN MECHANICAL CO., LTD.889 Kang Qiao East Road, PuDong Shanghai 201319, P.R. ChinaPhone:86 21 5 813 3322 Fax: 86 21 5 813 2299SUNNEN ITALIA S.R.L.Viale Stelvio 12/1520021 Ospiate di Bollate (MI) ItalyPhone:39 02 383 417 1 Fax: 39 02 383 417 50“SUNNEN AND THE SUNNEN LOGO ARE REGISTERED TRADEMARKS OF SUNNEN PRODUCTS COMPANY.”Standard Sunnen Tooling and Procedures will satisfy all ordinary honing requirements. If problems are encountered, they can usually be solved by following procedure suggested below. For detailed information on difficult or unusual honing problems contact your local Sunnen Field Engineer or Sunnen Customer Service Department in St. Louis, Missouri, USA.CONDITION TO BE CORRECTED STEP1STEP2STEP3STEP4STEP5STONE GLAZED*Sharpen A or J stone Increase cutting Increase stroking Use a softer stone Check oil to be STONE Stone surface looks with MAN-700pressure speed(one with a lower sure you are using NOT clean but cutting diamond dresser; use hardness number)Sunnen Industrial CUTTING grains are dulledLBN-700 dressing stick Honing Oil*on all other stones (Honing dial STONE LOADED*Clean stone with Increase stroking Use a softer stone Use a coarser grit Check oil to be needle moves Stone surface looks LBN-700 dressing pressure (one with a lower stone (one with a sure you are using too slowly)smeared and stickhardness number)lower grit number)Sunnen Industrial clogged with chipsHoning Oil*SLOW STOCK REMOVAL*Increase spindle speedIncrease cutting Check oil to be Use a softer stone Use a coarser grit (Honing dial needle moves too slowly)pressuresure you arc using (one with a Lower stone (one with a Sunnen Industrial hardness number)lower grit number)Honing Oil*POOR STONE LIFE* Decrease cutting Use faster spindle Use harder stone Use coarser grit stone Using Sunnen (Honing dial needle moves too fast)pressur e spe ed (higher hardness number) (lower g rit number) Industrial Honing Oil/Coolant*BELLMOUTH True stone and shoes Use softer stone If Bore is LONGERShorten STONE only If bellmouth persists with truing sleeve (OK with lower than 2/3 stone length:(or row of stones)shorten stones still If part is short or hardness number)slightly on both ends more but do not shorten unbalanced, shorten shoes any further stroke length If Bore is SHORTER Shorten STONES and CAUTION:than 2/3 stone length:SHOES equally to Overcorrection of1-1/2 times bore bellmouth will lead length to barrel conditionBARREL True stone and shoes Use finer grit stone Use longer stone or Use mandrel with CAUTION:with truing sleeve (one with higher grit shorten guide shoes longer stone and shoe Overcorrection ofnumber)on both ends barrel will leadto bellmouth conditionTAPER IN True stone and shoes Change stroke so tight Reverse work on If power stroking, make OPEN HOLE with truing sleeveend of bore is stroked mandrel more oftensure spindle and stroker over stone further are in alignment TAPER IN Shorten stone and True stone and shoes If hole has insufficient Provide sufficient Provide adequate oil BLIND HOLE shoes to about 3/4frequently with truing or no relief at bottom,relief at bottom of flow at bottom of hole shorten stone more sleeveuse hard tip stone holeto wash cutting out if taper persists OUT-OF-ROUNDMake sure honing Thoroughly true stone If thin wall part,If stone stops cutting If power stroking tool is recommended and shoes to exact decrease cutting at decreased pressure make sure spindle size for diameter to hole diameter pressure use stone with lower and stroker are in be honedhardness numberalignmentWAVINESS Use honing tool with sufficient stone length to bridge waviness (or Iands and ports in bore)RAINBOWUse L, BL, or multi-stone mandrel. Stone Use shorter stroke Use stone with lower length should be at least 1-1/2 times the length hardness number to length of bore for best bow correction (less overstroke)avoid part flexing FINISH TOO ROUGH*Decrease cutting Use finer grit stone Check oil to be sure Thoroughly true shoes For extremely fine pressure(one with higher grit you are using Sunnen to exact hole diameterfinishes in soft or number)Industrial Honing Oil*exotic material, use bronze mandrel or bronze shoes RANDOM SCRATCHESDecrease cutting Use finer grit stone Use softer stone If hard steel mandrel is Check oil to be pressure(one with higher grit (one with lower being used, change to sure you are using number)hardness number)soft steel mandrel. If Sunnen Industrial soft steel mandrel or Honing Oil*shoes are being used,change to bronze mandrel or shoes*Many honing problems, such as poor cutting action, poor stone life, and rough finish are caused by wrong honing oil, insufficient honing oil, dirty honing oil, or contaminated honing oil. Use only clean, full-strength Sunnen Industrial Honing Oil. Make sure that honing oil is neither diluted or "cut" with other oils. Keep solvents and cleaning fluids away from honing machine.{{FOR FAST STOCK REMOVAL IN DE-BURRED, BORED, REAMED OR GROUND HOLESFOR FINE FINISHING SOFT STEELHARDENED STEELIN PREVIOUSLHONED HOLES DIAMETER HONING FOR INCLUDIES: CAST STEELS HARD SOFT STEEL,SPINDLE OF BOREUNITDE-BURRING & STAINLESS STEELS FOR OCCASIONALFOR SOFT CAST IRON,CARBIDE GLASSS STEEL,BRONZE,CARBIDE,GLASSSPEED IN ROUGH (USE BRONZE MANDREL WORKPRODUCTION BRASSBRONZE &SOFT ALUMINUM CERAMICRPM HOLESOR SHOES IN WORK RUNS&CERAMIC * * *BRASSCAST IRON(MAX)STAINLESS STEEL)ALUMINUM * * *ALL FOR FOR TRY THIS IF FIRSTCHOICE MATERIALS OCCASIONALPRODUCTION STONE DOES NOT CUT,* *!!mm INCHES WORK WORK FIRST USE THIS STONE1,52- 2,03(0.060-0.080)D2D6-A67D6-A67D6-NM69D6-A65D6-A63D6-NM69D6-J63D6-J67D6-DM57D6-DM57D6-J93D6-J95D6-DR07D6-DR0730002,03- 2,54(0.080-0.100)D2D8-A67D8-A67D8-NM69D8-A65D8-A63D8-NM69D8-J63D8-J67D8-DM57D8-DM57D8-J93D8-J95D8-DR07D8-DR0730002,54- 3,05(0.100-0.120)K3K3-A611K3-A67K3-NM69K3-A65K3-A63K3-NM69K3-J63K3-J67K3-DM57K3-DM57K3-J93K3-J95K3-DMO7K3-DMO73000BU L3-A611L3-A67L3-NM69L3-A65L3-A63L3-NM69L3-J63L3-J67L3-DM57L3-DM57L3-J93L3-J95L3-DMO7L3-DMO73,05- 3,81(0.120-0.150)K4K4-A611K4-A67K4-NM69K4-A65K4-A63K4-NM69K4-J63K4-J67K4-DM57K4-DM57K4-J93K4-J95K4-DMO7K4-DMO73000BL4L4-A611L4-A67L4-NM69L4-A65L4-A63L4-NM69L4-J63L4-J67L4-DM57L4-DM57L4-J93L4-J95L4-DMO7L4-DMO73,81- 4,70(0.150-0.185)K5K5-A611K5-A67K5-NM69K5-A65K5-A63K5-NM69K5-J63K5-J57K5-DM57K5-DM57K5-J93K5-J95K5-DMO7K5-DMO73000BL5L5-A611L5-A67L5-NM69L5-A65L5-A63L5-NM69L5-J63L5-J57L5-DM57L5-DM57L5-J93L5-J95L5-DMO7L5-DMO74,70- 6,22(0.185-0.245)K6, JK6K6-A415K6-A57K6-NM69K6-A55K6-A63K6-NM69K6-J63K6-J57K6-DM57K6-DM57K6-J93K6-J95K6-DMO7K6-DMO73000L6, BL6L6-A413L6-A57L6-NM69L6-A55L6-A63L6-NM69L6-J63L6-J57L6-DM57L6-DM57L6-J93L6-J95L6-DMO7L6-DMO7K8, JK8K8-A413K8-A57K8-NM55K8-A55K8-A63K8-NM55K8-J63K8-J57K8-DM55K8-DM55K8-J93K8-J95K8-DMO5K8-DM056,22- 7,82(0.245-0.308)L8, BLS L8-A413L8-A57L8-NM55L8-A55L8-A63L8-NM55L8-J63L8-J57L8-DM55L8-DM55L8-J93L8-J95L8-DM05L8-DMO53000Y8Y8-A49Y8-A57'Y8-A55Y8-A63*Y8-J63Y8-J57****Y8-J93Y8-J95****K10, JK10K10-A413K10-A57K10-NM55K10-A55K10-A63K10-NM55K10-J63K10-J57K10-DM55K10-DM55K10-J93K10-J95K10-DM05K10-DMO57,82- 9,40(0.308-0.370)L10, BL10L10-A413L10-A57L10-NM55L10-A55L10-A63L10-NM55L10-J63L10-J57L10-DM55L10-DM55L10-J93L10-J95L10-DM05L10-DMO52000Y10Y10-A49Y10-A57*Y10-A55Y10-A63*Y10-J63Y10-J57****Y10-J93Y10-J95****K12, JK12K12-A413K12-A57K12-NM55K12-A55K12-A63K12-NM55K12-J63K12-J57K12-DM55K12-DM55K12-J93K12-J95K12-DM05K12-DMO516009,40- 12,57(0.370-0.495)L12, BL12L12-A413L12-A57L12-NM55L12-A55L12-A63L12-NM55L12-J63L12-J57L12-DM55L12-DM55L12-J93L12-J95L12-DMO5L12-DMO5to Y12Y12-A49Y12-A57*Y12-A55Y12-A63*Y12-J63Y12-J57****Y12-J93Y12-J95****2000K16, JK16K16-A413K16-A57K16-NM55K16-A55K16-A63K16-NM55K16-J63K16-J57K16-DM55K16-DM55K16-J93K16-J95K16-DMO5K16-DMO512,57- 15,72(0.495-0.619)L16, BL16L16-A413L16-A57L16-NM55L16-A55L16-A63L16-NM55L16-J63L16-J57L16-DM55L16-DM55L16-J93L16-J95L16-DMO5L16-DMO51270Y16Y16-A49Y16-A57"Y16-A55Y16-A63*Y16-J63Y16-J57**Y16-J93Y16-J95K20, JK20K20-A413K20-A57K20-NM55K20-A55K20-A63K20-NM55K20-J63K20-J57K20-DM55K20-DM55K20-J93K20-J95K20-DMO5K20-DMO515,72- 18,90(0.619-0.744)L20, BL20L20-A413L20-A57L20-NM55L20-A55L20-A63L20-NM55L20-J63L20-J57L20-DM55L20-DM55L20-J93L20-J95L20-DMO5L20-DMO51000P20P20-A413P20-A57P20-NM55P20-A55P20-A63P20-NM55P20-J63P20-J57P20-DM55P20-DM55P20-J93P20-J95P20-DMO5P20-DMO5Y20Y20-A411Y20-A57Y20-A55Y20-A63*Y20-J63Y20-J57""**Y20-J93Y20-J95AK20, JAK20K20-A413K20-A57K20-NM55K20-A55K20-A63K20-NM55K20-J63K20-J57K20-DM55K20-DM55K20-J93K20-J95K20-DMO518,90- 25,40(0.744-1.00)AL20, BAL20L20-A413L20-A57L20-NM55L20-A55L20-A63L20-NM55L20-J63L20-J57L20-DM55L20-DM55L20-J93L20-J95L20-OM05800P20P20-A413P20-A57P20-NM55P20-A55P20-A63P20-NM55P20-J63P20-J57P20-DM55P20-DM55P20-J93P20-J95P20-DMO5AAY20N20Y20-A411Y20-A57*Y20-A55Y20-A63*Y20-J63Y20-J57****Y20-J93Y20-J95**AK20, JAK20K20-A413K20-A57K20-NM55K20-A55K20-A63K20-NM55K20-J63K20-J57K20-DM55K20-DM55K20-J93K20-J95K20-DM05K20-DMO525,40- 26,19(1.000-1.031)AL20, BAL20L20-A413L20-A57L20-NM55L20-A55L20-A63L20-NM55L20-J63L20-J57L20-DM55L20-DM55L20-J93L20-J95L20-DMO5L20-DMO5640P28P28-A413P28-A57P28-NM55P28-A55P28-A63P28-NM55P28-J63P28-J57P28-DM55P28-DM55P20-J93P20-J95P20-DMO5P20-DMO5R28R28-A413R28-A57R28-NM55R28-A55R28-A63R28-NM55R28-J63R28-J57R28-DM55R28-DM55Y20-J93Y20-J95..AK20K20-A413K20-A57K20-NM55K20-A55K20-A63K20-NM55K20-J63K20-J57K20-DM55K20-DM55K20-J93K20-J95K20-DMO5K20-DMO526,19- 31,75(1.031-1.250)P28P28-A413P28-A57P28-NM55P28-A55P28-A63P28-NM55P28-J63P28-J57P28-DM55P28-DM55L20-J93L20-J95L20-DMO5L20-DMO5640R28R28-A413R28-A57R28-NM55R28-A55R28-A63R28-NM55R28-J63R28-J57R28-DM55R28-DM55P28-J93P28-J95P28-DMO5P28-DMO531,75- 92,08(1.250-3.625)P28P28-A413P28-A57P28-NM55P28-A55P28-A63P28-NM55P28-J63P28-J57P28-DM55P28-DM55P28-J93P8-J95P28-DMO5P28-DMO5640 to R28R28-A413R28-A57R28-NM55R28-A55R28-A63R28-NM55R28-J63R28-J57R28-DM55R28-DM55R28-J93R8-J95R28-DMO5R28-DMO550092,08-152,40(3.625-6.000)P28P28-A413P28-A57P28-NM55P28-A55P28-A63P28-NM55P28-J63P28-J57P28-DM55P28-DM55P28-J93P28-J95P28-DMO5P28-DMO5200R28R28-A413R28-A57R28-NM55R28-A55R28-A63R28-NM55R28-J63R28-J57R28-DM55R28-DM55R28-J93R28-J95R28-DMO5R28-DM0525,20- 34,93(0.992-1.375)Y32Y32-A49Y32-A57*Y32-A55Y32-A63*Y32-J63Y32-J57****Y32-J93Y32-J95****640 to 50034,67- 44,45(1.365-1.750)Y44Y44-A49Y44-A57*Y44-A55Y44-A63*Y44-J63Y44-J57****Y44-J93Y44-J95****500 to 40044,20- 57,15(1.740-2.250)Y56Y56-A49Y56-A57*Y56-A55Y56-A63*Y56-J63Y56-J57****Y56-J93Y56-J95****400 to 32056,90- 69,85(2.240-2.750)Y72Y72-A49Y72-A57*Y72-A55Y72-A63*Y72-J63Y72-J57****Y72-J93Y72-J95****320 to 25069,60- 82,55(2.740-3.250)Y88Y88-A49Y88-A57*Y88-A55Y88-A63*Y88-J63Y88-J57****Y88-J93Y88-J95****25082,30- 98,42(3.240-3.875)Y104Y104-A49Y104-A57*Y104-A55Y104-A63*Y104-J63Y104-J57****Y104-J93Y104-J95****20063,50- 68,58(2.500-2.700)AN-600G25-A47G25-A45*G25-A45G25-A63*G25-J63G25-J45G25-DV57G25-DV57G25-J85G25-J87G25-DV87**G25-DV87**25068,58-104,14(2.700-4.100)AN-600M27-A47M27-A45*M27-A45M27-A63*M27-J63M27-J45M27-DV57M27-DV57M27-J85M27-J87M27-DV87**M27-DV87**20088,90-139,70(3.500-5.500)AN-600N37-A47N37-A45*N37-A45N37-A63*N37-J63N37-J45N37-DV57N37-DV57N37-J85N37-J87N37-DV87**N37-DV87**20063,50- 83,82(2.500-3.300)AN-600GY25-A47GY25-A45*GY25-A45GY25-A63*GY25-J45GY25-J45****GY25-J85GY25-J85****250GG25-A47GG25-A45*GG25-A45GG25-A63*GG25-J45GG25-J45****GG25-J85GG25-J85****83,82-106,68(3.300-4.200)AN-600MY33-A47MY33-A45*MY33-A45MY33-A63*MY33-J45MY33-J45****MY33-J85MY33-J85****200MM33-A47MM33-A45*MM33-A45MM33-A63*MM33-J45MM33-J45****MM33-J85MM33-J85****101,60-142,24(4.000-5.600)AN-600NY40-A47NY40-A45*NY40-A45NY40-A63*NY40-J45NY40-J45****NY40-J85NY40-J85****200NN40-A47NN40-A45*NN40-A45NN40-A63*NN40-J45NN40-J45****NN40-J85NN40-J85****ABRASIVE TYPESGRIT SIZEHARDNESSRECOMMENDED STONESGRIT SIZEMATERIAL ABRASIVE TYPE 801001502202803204005006001200HARD ALUMINUM OXIDE 25 / 0,65–20 / 0,5018 / 0,4512 / 0,3010 / 0,25 5 / 0,12 3 / 0,08 1 / 0,03–STEEL SILICON CARBIDE CBN/BORAZON ®–55 / 1,4045 / 1,1540 / 1,0028 / 0,70–20 / 0,50–7 / 0,18 2 / 0,05SOFT ALUMINUM OXIDE 80 / 2,00–35 / 0,9025 / 0,6520 / 0,5016 / 0,407 / 0,18 4 / 0,10 2 / 0,05–STEEL SILICON CARBIDE CBN/BORAZON ®–65 / 1,60–70 / 1,75––25 / 0,65–16 / 0,40 5 / 0,12CAST SILICON CARBIDE 100 / 2,50–30 / 0,7520 / 0,5012 / 0,30– 6 / 0,15 5 / 0,12 3 / 0,08–IRON DIAMOND –––80 / 2,00––50 / 1,27–20 / 0,5012 / 0,30ALUMINUM,SILICON CARBIDE 170 / 4,30–80 / 2,0055 / 1,4033 / 0,8527 / 0,7016 / 0,4012 / 0,30 2 / 0,05–BRASS, BRONZE CARBIDE DIAMOND ––30 / 0,7520 / 0,50––7 / 0,18– 3 / 0,08 1 / 0,03CERAMIC DIAMOND ––50 / 1,2740 / 1,00––20 / 0,50–15 / 0,4010 / 0,25GLASSDIAMOND––95 / 2,4070 / 1,80––30 / 0,75–15 / 0,408 / 0,20SUNNEN STONE GUIDEAPPROXIMATE SURFACE FINISH IN MICROINCHES R A / MICROMETERS (MICRONS) R A* CBN/Borazon stones available on special order. !CBN/Borazon stones available on special order. ** CBN/Borazon stones available on special order.*** CBN/Borazon stones available on special order.FINISH FIGURES BASD ON USE OF SUNNEN HONING OIL. IN GENERAL, USE OF WATER BASED COOLANTS RESULT IN FINER SURFACE FINISH AND REDUCED METAL REMOVAL RATES.A—ALUMINUM OXIDE C —SILICON JCARBIDE DM DR —DIAMONDDV NM CBN /NR —NVBORAZON1—702—803—1004—1505—2206—2807—3208—4009—5000—60090—90000—12001—SOFT2—3—5—7—11—15—HARDK8 –A57SERIES ABRASIVE GRIT HARD-TYPE SIZE NESS}}}HONING GUIDEInformation shown is applicable to (conventional) stones, which must be used with honing oil, and NM & DM stones (metal bond)which may be used with either honing oil or water based coolant. The process fluid is very important. Many honing problems,such as poor cutting action, poor stone life, and rough finish are traceable to the process fluid. In general, honing performance will be reduced when water based coolants are used.。
BGA返修台的技术参数和工作原理业务范围：网站建设、网站建设、app网站建设、网站优化、网站推行、微信推行、百科、文库、明白推行联系人：李先生一、BGA返修台概念什么是BGA？要想了解BGA返修台，就要第一了解什么是BGA，严格来讲，BGA是一种封装方式。
BGA的全称是Ball Grid Array（球栅阵列结构的PCB），它是集成电路采纳有机载板的一种封装法。
它具有：①封装面积减少②功能加大，引脚数量增多③PCB板溶焊时能自我居中，易上锡④靠得住性高⑤电性能好，整体本钱低等特点。
在日常的工作中，大伙儿一样适应上把采纳BGA方式封装的器件，也简称为”BGA”。
二、BGA返修台技术参数1 、BGA概念BGA：Ball Grid Array 的缩写，中文名称：球栅阵列封装器件。
二、BGA封装分类：PBGA——塑料封装CBGA ——陶瓷封装TBGA ——载带状封装BGA保留环境：20-25℃，<10％RHCSP: Chip Scale Package或μBGA──芯片尺寸的封装QFP: 四边扁平封装。
封装间距：0.3mm3、PBGA（1）用途：应用于消费及通信产品上（2）相关参数焊球间距：㎜㎜㎜0. 6 ㎜焊球直径：㎜㎜㎜㎜(3)PBGA优缺点：1)缺点：PBGA容易吸潮。
要求：开封的PBGA要求在8小时内利用。
分析：一般的PBGA容易吸收空气中的水分，在焊接时迅速升温，使芯片内的潮气汽化致使芯片损坏。
拆封后的利用期限由芯片的灵敏性品级所决定。
见表1。
表1 PBGA芯片拆封后必需利用的期限2)优势：①与环氧树脂PCB的热膨胀系数相匹配，热性能好。
②焊接表面平整，容易操纵。
③本钱低。
④电气性能良好。
⑤组装质量高。
4 、CBGA成份：Pb90Sn10熔点：302℃特点：通太低熔点焊料附着到陶瓷载体上，然后这种器材通太低熔点焊料连接到PCB上，不会发生再流现象。
再流焊接峰值温度：210-225℃缺点：与PCB的热膨胀系数不匹配，容易造成热疲劳失效。
BGA返修台的技术参数以及工作原理业务范围：网站建设、手机网站建设、app网站建设、网站优化、网站推广、微信推广、百科、文库、知道推广联系人：李先生一、BGA返修台定义什么是BGA？要想了解BGA返修台，就要首先了解什么是BGA，严格来讲，BGA是一种封装方式。
BGA的全称是Ball Grid Array （球栅阵列结构的PCB），它是集成电路采用有机载板的一种封装法。
它具有：①封装面积减少②功能加大，引脚数目增多③PCB 板溶焊时能自我居中，易上锡④可靠性高⑤电性能好，整体成本低等特点。
在日常的工作中，大家一般习惯上把采用BGA方式封装的器件，也简称为”BGA”。
二、BGA返修台技术参数1 、BGA定义BGA：Ball Grid Array 的缩写，中文名称：球栅阵列封装器件。
2、BGA封装分类：PBGA——塑料封装CBGA ——陶瓷封装TBGA ——载带状封装BGA保存环境：20-25℃，<10％RHCSP: Chip Scale Package或μBGA──芯片尺寸的封装QFP: 四边扁平封装。
封装间距：0.3mm3、 PBGA（1）用途：应用于消费及通信产品上（2）相关参数焊球间距：㎜㎜㎜0. 6㎜焊球直径：㎜㎜㎜㎜(3)PBGA优缺点：1)缺点：PBGA容易吸潮。
要求：开封的PBGA要求在8小时内使用。
分析：普通的PBGA容易吸收空气中的水分，在焊接时迅速升温，使芯片内的潮气汽化导致芯片损坏。
拆封后的使用期限由芯片的敏感性等级所决定。
见表1。
表1 PBGA芯片拆封后必须使用的期限2)优点：①与环氧树脂PCB的热膨胀系数相匹配，热性能好。
②焊接表面平整，容易控制。
③成本低。
④电气性能良好。
⑤组装质量高。
4 、CBGA成分：Pb90Sn10熔点：302℃特点：通过低熔点焊料附着到陶瓷载体上，然后这种器材通过低熔点焊料连接到PCB上，不会发生再流现象。
再流焊接峰值温度：210-225℃缺点：与PCB的热膨胀系数不匹配，容易造成热疲劳失效。
