BGA返修操作说明目录1.0 目的 (2)2.0 适用范围 (2)3.0 定义........................................................................................................................................................ 错误!未定义书签。
4.0 职责 (2)5.0 程序 (6)6.0 参考文件 (9)7.0 附件 (9)8.0 流程图 (9)1.0 目的为了规范生产不良品维修的作业程序，及时、有效地处理BGA中出现的异常，以达到节约成本的目的。
2.0 适用范围该指引适用于BGA返修。
3.0 操作步骤3.1 烘烤3.1.1 对于待更换的新BGA元件，在进行焊接前如果是超过了湿敏器件的存储期，就要进行烘烤。
3.1.2 对于要返修的PCBA成品板或制成板上的BGA需要重复利用（拆掉后重新植球，并将它重新焊接上去）为了避免在拆解过程中损坏元件，如果所拆基板超过生产日期2周，拆解前要进行用85+0/-5度8小时进行烘烤作业。
烘烤前需要提前拆除耐温值少于此烘烤值的元件。
如果不能判断所拆基板生产日期是否超过2周，则应烘烤。
3.2 拆除BGA将返修单板放置在返修台上，选定相应的返修程序对BGA进行加热。
程序运行完毕，返修台取下器件，然后将器件放到器件盒中。
根据BGA的大小选取返修程序.3.3 BGA植球3.3.1 检查BGA植球前应先对BGA本体进行检查,确认以下事项:3.3.1.1 BGA零件是否为需植球之零件.3.3.1.2 BGA零件是否有被压扁氧化现象.3.3.1.3 BGA零件是否有爆裂现象.3.3.1.4 BGA零件是否脏污.3.3.1.5 BGA零件PAD是否有掉落.3.3.2 除锡把少量的FLUX涂于BGA的锡球上，用恒温烙铁吸取锡球，再用恒温烙铁加热吸锡线﹐用吸锡线去除BGA PAD上的残锡(注烙铁温度设定在320℃～380℃).3.3.3 清洗把除锡完成后的BGA零件用静电毛刷进行清洁，再用可吸附物(如棉花,无尘布等)蘸清洁剂把零件擦洗干净.注: BGA上残留的FLUX会发生化学反应并产生质变，影响零件的焊接.3.3.4 植球步骤3.3.4.1 取BGA零件将其放入植球机对应的中模(如下图).3.3.4.2 用笔刷将助焊膏均匀的涂在零件PAD上.(如下图)3.3.4.3 盖上对应的上模,下图.注:此处上模请根据不同机种先用对应的植球钢片及锡球.3.3.4.4 倒入锡球,摇动植球机,使锡球顺利进入钢板孔内.3.3.4.5 将多余的锡球倒入锡球座.3.3.4.6 取走上模.3.3.4.7 检查是否有抱球或漏球的情形发生,若有则用镊子补正或拨离.3.3.4.8 植球后进行回焊，回焊完成后使用酒精清洗，清洗完后在一天内进行功能测试，测试为良品放烘烤箱烤80度，24小时，烘烤完之后再进行一次测试，测试为良品用返修台维修.注:调出相对应之机种的回流炉的温度设定.3.3.4.9 加温完成后冷却1分钟后取出,放入防潮箱或真空包装以备使用.3.4 贴放BGA3.4.1 PCB PAD除锡把少量FLUX涂在PCB 焊盘上,用恒温烙铁加热吸锡线,用吸锡线去除PCB PAD上的残锡.(注烙铁温度设定在320℃～380℃).3.4.2 清洗PCB PAD用静电毛刷蘸清洁剂清洁拆下BGA后的PCB焊盘，把除锡完成后的PCB PAD用可吸附物(如棉花,无尘布等)蘸清洁剂擦洗干净.注: BGA上残留的FLUX会发生化学反应并产生质变，影响零件的焊接.3.4.3 用笔刷将助焊膏均匀的涂在PCB PAD上,涂后注意检查PAD上是否有毛发,纤维等残留,若有需重新清洗后,重新涂抹.3.4.4 将涂抹好助焊膏的单板平稳的固定在工作台上,将BGA放在吸嘴上,运行机器,使BGA锡球与PAD影像重合,完成贴放.在贴放前需检查BGA的型号和和方向是否正确,BGA焊点是否有异常(焊球大小不一,缺球,焊球形状不规则等).3.5 焊接BGA选定生产程序对BGA进行加热,完成器件焊接过程.根据BGA的大小选定程序,如下表:操作过程中需密切关注单板的焊接情况,如遇下列异常,应立即停止工作,反馈工程师处理:A,单板在受热过程中严重变形.B,在返修过程中有焦糊味产生.3.6 焊后检验程式运行完毕,单板冷却后,需对单板进行检验,重点检查以下事项:3.6.1 目视BGA焊脚,看是否有假焊,偏移等缺陷.3.6.2 检查BGA周边及底面元件是否因高温受到损伤.3.6.3 用洗板水清洗BGA周围多余的助焊膏残留.3.6.4 检查完成后,返还产线,进行测试,返修完成.4.0 程序5.1 单板需要烘烤时,需严格控制烤箱的温度和单板在烤箱中放置的方式,避免单板受热变形.5.2 涂布助焊膏后,要检查助焊膏的涂布情况,单板上不可有助焊膏堆积的情况.5.3 BGA贴放好,在返修台加热之前,需要检查BGA的高度是否一致,若有高度不平,倾斜的现象,操作员应立即修正.5.4 BGA返修过程中,需检查加热嘴是否能够贴紧PCB,若缝隙过大,需要调节设备的高度旋钮.5.5 设备在加热期间,禁止对单板进行任何操作,不可碰撞定位夹具.5.6 BGA拆焊的炉温程序,BGA返修员需每周点检一次.5.7 返修OK的PCBA，用油漆笔在指定的位置打点作标记（包括BGA＆PCB），记录（BGA＆PCB）重新使用的次数，但不可以覆盖其它的标记。
ZM-R5830返修台使用说明书编号：ZM-SMS-05-11深圳市卓茂科技有限公司SHENZHEN ZHUOMAO TECHNOLOGYCO.,LTD.前言深圳市卓茂科技有限公司是一家集研发、生产、销售为一体的国家级高新技术企业，公司自成立以来，先后获得深圳知名品牌、双软认证、商务部诚信企业AAA证书、央视网广告合作伙伴等荣誉。
凭借雄厚的技术力量、高效的经营管理、完善的销售体系、专业的售后团队，为广大客户提供更高效便捷的一站式服务！通过吸收和引进国内外领先的先进技术，不断提升自己，在 BGA /LED返修设备、清洗设备、非标自动化设备和电子产品周边辅助设备及耗材上赢得了全球10万BGA/LED返修设备客户的信赖和支持，产品销售遍及全国各大城市，并远销日本、韩国、北非、越南、东南亚、中东及欧美等国。
卓茂科技凭借自身“稳定的品质、领先的技术、全面周到的售后服务”在同行业中有很强的影响力和较高的知名度，我们将继续秉承“专业创新诚信”的经营理念，与社会各界关心和支持我公司发展的广大客户和朋友们一起不断进取，开拓创新，新的时代，我们真诚的期待，在您优越的产品生产的诸多链条中，有我们参与完成的重要一环！并让您的产品享誉全世界、惠及千家万户！您的微笑是卓茂科技永恒的追求……● 非常感谢您使用深圳市卓茂科技有限公司的 ZM-R5830 返修台。
● 为了确保您使用设备的安全和充分发挥本产品的卓越性能，在您使用之前请详细阅读本说明书。
● 由于技术的不断更新，卓茂科技有限公司保留在未事先通知的情况下对技术及产品规格进行修改的权力。
● 本说明书为随机配送的附件，使用后请妥善保管以备日后对返修台检修和维护时使用。
● 如对本设备的使用存在疑问和特殊要求，可随时与本公司联系。
全国统一服务电话：5● 本公司保留本使用说明书内容的最终解释权。
目录一、产品特点简介.......................................................................................................................................... - 3 -二、返修台的安装要求.................................................................................................................................. - 3 -三、产品规格及技术参数.............................................................................................................................. - 4 -四、外形主要结构介绍.................................................................................................................................. - 4 -(一)外部结构...................................................................................................................................... - 4 -(二)功能介绍...................................................................................................................................... - 4 - 五、程序设置及操作使用 ...................................................................................................................... - 5 -(一) “调试模式”使用方法................................................................................................................ - 5 -(二)“操作模式”使用方法................................................................................................................ - 10 - 六、外部测量电偶的使用方法.................................................................................................................... - 12 -(一) 外部电偶的作用 ................................................................................................................... - 12 -(二) 电偶的安装 ............................................................................................................................ - 12 -(三) 用电偶测量实际温度.......................................................................................................... - 12 -(四) 用外测电偶校准温度曲线.......................................................................................................... - 13 -七、植球工序............................................................................................................................................ - 14 -八、设备的维修及保养......................................................................................................................... - 15 -(一)上部发热丝的更换 ................................................................................................................. - 15 -(二)下部(第二温区)发热丝的更换.......................................................................................... - 16 -(三)下部(第三温区)发热板的更换.......................................................................................... - 16 -(四)、设备的保养................................................................................................................................ - 16 - 九、安全注意事项 .................................................................................................................................. - 17 -(一) 安全使用 ................................................................................................................................. - 17 -(二) 属于以下情况之一者.......................................................................................................... - 17 - 常用BGA焊接拆卸工艺参数表：（供参考） ................................................................................. - 18 - 有铅温度曲线焊接................................................................................................................................ - 18 - 无铅温度曲线焊接................................................................................................................................ - 19 -一、产品特点简介1 独立的三温区控温系统①上下温区为热风加热，IR预热区（350×220）为红外加热，温度精确控制在±3℃，上下温区均可设置8段升温和8段恒温控制，并能存储100组温度曲线，随时可根据不同BGA进行调用；②可对BGA芯片和PCB板同时进行热风局部加热，同时再辅以大面积的红外发热器对PCB板底部进行加热，能完全避免在返修过程中PCB板的变形；通过选择可单独使用上部温区或下部温区，并自由组合上下发热体能量；③ IR预热区可依实际要求调整输出功率，可使PCB板受热均匀；外置测温接口实现对温度的精密检测，可随时对实际采集BGA的温度曲线进行分析和校对；2多功能人性化的操作系统①该机采用高清触摸屏人机界面(可用鼠标操作)，高精度温度控制系统，选用高精度K型热电偶闭环控制,实时温度曲线在触摸屏上显示；上部温区可手动前后左右方向自由移动；②配有多种不同尺寸合金热风风咀，可360°旋转，易于更换，可根据实际要求量身定制；③ BGA焊接区支撑框架，可微调支撑高度以限制PCB焊接区局部下沉；④多功能PCB定位支架，可X方向移动，PCB板定位方便快捷，同时适用异性板安装定位；⑤采用大功率横流风扇迅速对PCB板进行冷却，以防PCB板的变形；同时内置真空泵，外置真空吸笔，以方便快捷取拿BGA芯片；3优越的安全保护功能焊接或拆焊完毕后具有报警功能，在温度失控情况下，电路能自动断电，拥有双重超温保护功能。

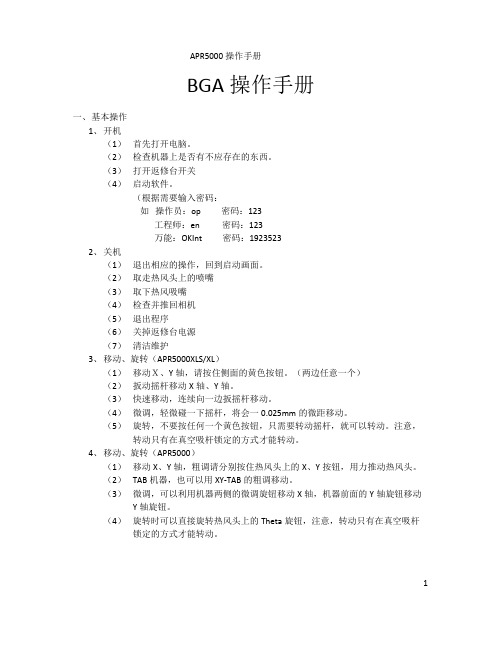

BGA操作手册一、基本操作1、开机（1）首先打开电脑。
（2）检查机器上是否有不应存在的东西。
（3）打开返修台开关（4）启动软件。
（根据需要输入密码：如操作员：op 密码：123工程师：en 密码：123万能：OKInt 密码：19235232、关机（1）退出相应的操作，回到启动画面。
（2）取走热风头上的喷嘴（3）取下热风吸嘴（4）检查并推回相机（5）退出程序（6）关掉返修台电源（7）清洁维护3、移动、旋转（APR5000XLS/XL）（1）移动Ｘ、Y轴，请按住侧面的黄色按钮。
（两边任意一个）（2）扳动摇杆移动X轴、Y轴。
（3）快速移动，连续向一边扳摇杆移动。
（4）微调，轻微碰一下摇杆，将会一0.025mm的微距移动。
（5）旋转，不要按任何一个黄色按钮，只需要转动摇杆，就可以转动。
注意，转动只有在真空吸杆锁定的方式才能转动。
4、移动、旋转（APR5000）（1）移动X、Y轴，粗调请分别按住热风头上的X、Y按钮，用力推动热风头。
（2）TAB机器，也可以用XY-TAB的粗调移动。
（3）微调，可以利用机器两侧的微调旋钮移动X轴，机器前面的Y轴旋钮移动Y轴旋钮。
（4）旋转时可以直接旋转热风头上的Theta旋钮，注意，转动只有在真空吸杆锁定的方式才能转动。
1（5）元件角度旋转注意事项，不能转动超过30度。
超过30度的请用手转动芯片。
微调时注意将旋钮旋到中间位置，然后进行微调，否则可能出现无法向一个方向转动的可能。
5、安装PCB板，底部支撑杆的使用（1）对于一些板子较大或板子较薄的板子，由于加热可能使板子变形，为防止变形可以用底部支撑(APR-UBS或APR5000XL-UBS)来支撑PCB板。
（2）底部支撑需要卡在轨道上，（注意APR5000-TAB不适合），用两边的螺丝同时升起支撑杆。
（3）个别PIN的调整请直接转动PIN来调整高度。
（4）个别特殊板子，可以通过专用夹具来支撑PCB。
6、元件托盘、锡膏钢网以及助焊剂盘的使用（1）元件托盘是用来放置元件的托盘。

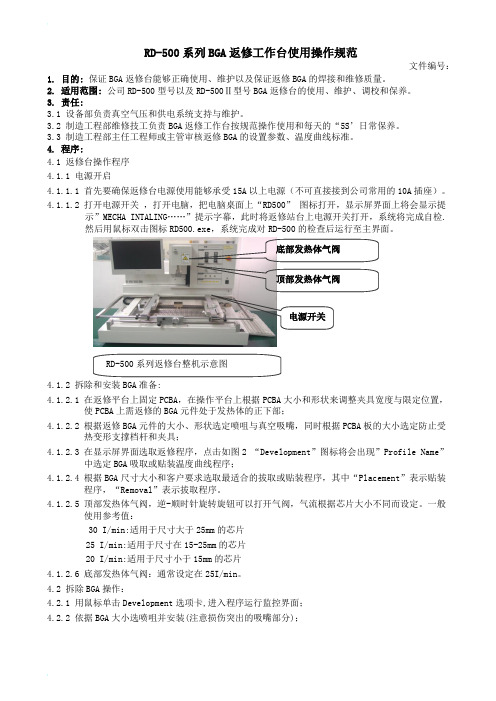

RD-500系列BGA 返修工作台使用操作规范文件编号：1. 目的: 保证BGA 返修台能够正确使用、维护以及保证返修BGA 的焊接和维修质量。
2. 适用范围: 公司RD-500型号以及RD-500Ⅱ型号BGA 返修台的使用、维护、调校和保养。
3. 责任:3.1 设备部负责真空气压和供电系统支持与维护。
3.2 制造工程部维修技工负责BGA 返修工作台按规范操作使用和每天的“5S ’日常保养。
3.3 制造工程部主任工程师或主管审核返修BGA 的设置参数、温度曲线标准。
4. 程序:4.1 返修台操作程序4.1.1 电源开启4.1.1.1 首先要确保返修台电源使用能够承受15A 以上电源（不可直接接到公司常用的10A 插座）。
4.1.1.2 打开电源开关 ，打开电脑，把电脑桌面上“RD500” 图标打开，显示屏界面上将会显示提示”MECHA INTALING ……”提示字幕，此时将返修站台上电源开关打开，系统将完成自检. 然后用鼠标双击图标RD500.exe ，系统完成对RD-500的检查后运行至主界面。
4.1.2 拆除和安装BGA 准备:4.1.2.1 在返修平台上固定PCBA ，在操作平台上根据PCBA 大小和形状来调整夹具宽度与限定位置，使PCBA 上需返修的BGA 元件处于发热体的正下部；4.1.2.2 根据返修BGA 元件的大小、形状选定喷咀与真空吸嘴，同时根据PCBA 板的大小选定防止受热变形支撑档杆和夹具；4.1.2.3 在显示屏界面选取返修程序，点击如图2 “Development ”图标将会出现”Profile Name ”中选定BGA 吸取或贴装温度曲线程序；4.1.2.4 根据BGA 尺寸大小和客户要求选取最适合的拔取或贴装程序，其中“Placement ”表示贴装程序，“Removal ”表示拔取程序。
4.1.2.5 顶部发热体气阀，逆-顺时针旋转旋钮可以打开气阀，气流根据芯片大小不同而设定。

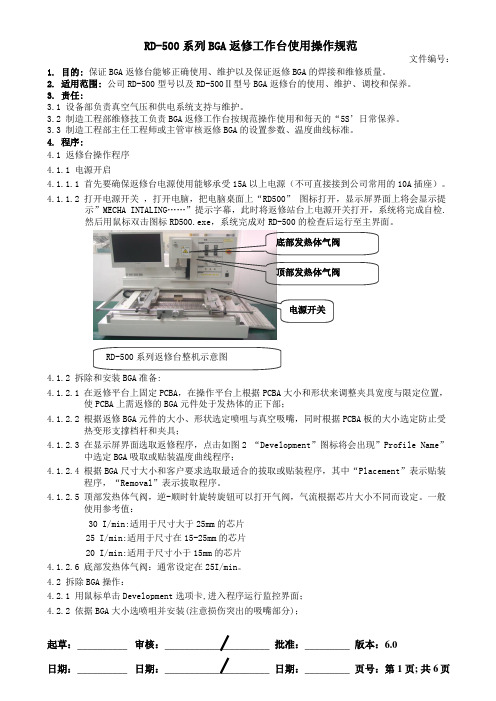

RD-500系列BGA返修工作台使用操作规范文件编号：1. 目的: 保证BGA返修台能够正确使用、维护以及保证返修BGA的焊接和维修质量。
2. 适用范围: 公司RD-500型号以及RD-500Ⅱ型号BGA返修台的使用、维护、调校和保养。
3. 责任:3.1 设备部负责真空气压和供电系统支持与维护。
3.2 制造工程部维修技工负责BGA返修工作台按规范操作使用和每天的“5S’日常保养。
3.3 制造工程部主任工程师或主管审核返修BGA的设置参数、温度曲线标准。
4. 程序:4.1 返修台操作程序4.1.1 电源开启4.1.1.1 首先要确保返修台电源使用能够承受15A以上电源（不可直接接到公司常用的10A插座）。
4.1.1.2 打开电源开关，打开电脑，把电脑桌面上“RD500”图标打开，显示屏界面上将会显示提示”MECHA INTALING……”提示字幕，此时将返修站台上电源开关打开，系统将完成自检.然后用鼠标双击图标RD500.exe，系统完成对RD-500的检查后运行至主界面。
底部发热体气阀顶部发热体气阀电源开关4.1.2 拆除和安装BGA准备:4.1.2.1 在返修平台上固定PCBA，在操作平台上根据PCBA大小和形状来调整夹具宽度与限定位置，使PCBA上需返修的BGA元件处于发热体的正下部；4.1.2.2 根据返修BGA元件的大小、形状选定喷咀与真空吸嘴，同时根据PCBA板的大小选定防止受热变形支撑档杆和夹具；4.1.2.3 在显示屏界面选取返修程序，点击如图2 “Development”图标将会出现”Profile Name”中选定BGA吸取或贴装温度曲线程序；4.1.2.4 根据BGA尺寸大小和客户要求选取最适合的拔取或贴装程序，其中“Placement”表示贴装程序，“Removal”表示拔取程序。
4.1.2.5 顶部发热体气阀，逆-顺时针旋转旋钮可以打开气阀，气流根据芯片大小不同而设定。
一般使用参考值：30 I/min:适用于尺寸大于25mm的芯片25 I/min:适用于尺寸在15-25mm的芯片20 I/min:适用于尺寸小于15mm的芯片4.1.2.6 底部发热体气阀：通常设定在25I/min。
效时BGA 返修工作站 6250安装要求：
一：安装场所
1：为了确保安全和防止返修站可能发生损坏，应将返修站安装在符合下述条件的环境场所。
◆远离易燃物；
◆不会溅到水或其它液体的地方；
◆不会受到空调机、加热器或者通风机直接气流影响的地方；
◆通风良好的地方；
◆干燥的地方；
◆少尘的场所；
◆不易受到震动的地方；
◆稳定、平坦的地方。
2：电源
电源电压要求如下：
请务必采用
◆单相 AC 220V电源。
◆电压： AC 220±10%
◆频率： 50/60Hz±0.3%
注意：严禁零地混接！否则可能造成难以预料的损害。
二：空间要求
◆为确保易于操作返修站，更换零件和进行维修，请在返修站
周围留出约 300mm以上的空间。
◆该款机器的外部尺寸为：L780*W850*H950
◆建议做的工作台为：L1200*W900*H800
◆为了确保返修站能正常工作，外部气压应≧3K G。
◆如果是静音气泵最好控制在小于70噪音分贝内如对室内工
作空间环境要求较高。
气泵可远离操作间。
ZM-R5830返修台使用说明书编号：ZM-SMS-05-11深圳市卓茂科技有限公司SHENZHEN ZHUOMAO TECHNOLOGYCO.,LTD.前言深圳市卓茂科技有限公司是一家集研发、生产、销售为一体的国家级高新技术企业，公司自成立以来，先后获得深圳知名品牌、双软认证、商务部诚信企业AAA证书、央视网广告合作伙伴等荣誉。
凭借雄厚的技术力量、高效的经营管理、完善的销售体系、专业的售后团队，为广大客户提供更高效便捷的一站式服务！通过吸收和引进国内外领先的先进技术，不断提升自己，在 BGA /LED返修设备、清洗设备、非标自动化设备和电子产品周边辅助设备及耗材上赢得了全球10万BGA/LED返修设备客户的信赖和支持，产品销售遍及全国各大城市，并远销日本、韩国、北非、越南、东南亚、中东及欧美等国。
卓茂科技凭借自身“稳定的品质、领先的技术、全面周到的售后服务”在同行业中有很强的影响力和较高的知名度，我们将继续秉承“专业创新诚信”的经营理念，与社会各界关心和支持我公司发展的广大客户和朋友们一起不断进取，开拓创新，新的时代，我们真诚的期待，在您优越的产品生产的诸多链条中，有我们参与完成的重要一环！并让您的产品享誉全世界、惠及千家万户！您的微笑是卓茂科技永恒的追求……● 非常感谢您使用深圳市卓茂科技有限公司的 ZM-R5830 返修台。
● 为了确保您使用设备的安全和充分发挥本产品的卓越性能，在您使用之前请详细阅读本说明书。
● 由于技术的不断更新，卓茂科技有限公司保留在未事先通知的情况下对技术及产品规格进行修改的权力。
● 本说明书为随机配送的附件，使用后请妥善保管以备日后对返修台检修和维护时使用。
● 如对本设备的使用存在疑问和特殊要求，可随时与本公司联系。
全国统一服务电话：5● 本公司保留本使用说明书内容的最终解释权。
目录一、产品特点简介.......................................................................................................................................... - 3 -二、返修台的安装要求.................................................................................................................................. - 3 -三、产品规格及技术参数.............................................................................................................................. - 4 -四、外形主要结构介绍.................................................................................................................................. - 4 -(一)外部结构...................................................................................................................................... - 4 -(二)功能介绍...................................................................................................................................... - 4 - 五、程序设置及操作使用 ...................................................................................................................... - 5 -(一) “调试模式”使用方法................................................................................................................ - 5 -(二)“操作模式”使用方法................................................................................................................ - 10 - 六、外部测量电偶的使用方法.................................................................................................................... - 12 -(一) 外部电偶的作用 ................................................................................................................... - 12 -(二) 电偶的安装 ............................................................................................................................ - 12 -(三) 用电偶测量实际温度.......................................................................................................... - 12 -(四) 用外测电偶校准温度曲线.......................................................................................................... - 13 -七、植球工序............................................................................................................................................ - 14 -八、设备的维修及保养......................................................................................................................... - 15 -(一)上部发热丝的更换 ................................................................................................................. - 15 -(二)下部(第二温区)发热丝的更换.......................................................................................... - 16 -(三)下部(第三温区)发热板的更换.......................................................................................... - 16 -(四)、设备的保养................................................................................................................................ - 16 - 九、安全注意事项 .................................................................................................................................. - 17 -(一) 安全使用 ................................................................................................................................. - 17 -(二) 属于以下情况之一者.......................................................................................................... - 17 - 常用BGA焊接拆卸工艺参数表：（供参考） ................................................................................. - 18 - 有铅温度曲线焊接................................................................................................................................ - 18 - 无铅温度曲线焊接................................................................................................................................ - 19 -一、产品特点简介1 独立的三温区控温系统①上下温区为热风加热，IR预热区（350×220）为红外加热，温度精确控制在±3℃，上下温区均可设置8段升温和8段恒温控制，并能存储100组温度曲线，随时可根据不同BGA进行调用；②可对BGA芯片和PCB板同时进行热风局部加热，同时再辅以大面积的红外发热器对PCB板底部进行加热，能完全避免在返修过程中PCB板的变形；通过选择可单独使用上部温区或下部温区，并自由组合上下发热体能量；③ IR预热区可依实际要求调整输出功率，可使PCB板受热均匀；外置测温接口实现对温度的精密检测，可随时对实际采集BGA的温度曲线进行分析和校对；2多功能人性化的操作系统①该机采用高清触摸屏人机界面(可用鼠标操作)，高精度温度控制系统，选用高精度K型热电偶闭环控制,实时温度曲线在触摸屏上显示；上部温区可手动前后左右方向自由移动；②配有多种不同尺寸合金热风风咀，可360°旋转，易于更换，可根据实际要求量身定制；③ BGA焊接区支撑框架，可微调支撑高度以限制PCB焊接区局部下沉；④多功能PCB定位支架，可X方向移动，PCB板定位方便快捷，同时适用异性板安装定位；⑤采用大功率横流风扇迅速对PCB板进行冷却，以防PCB板的变形；同时内置真空泵，外置真空吸笔，以方便快捷取拿BGA芯片；3优越的安全保护功能焊接或拆焊完毕后具有报警功能，在温度失控情况下，电路能自动断电，拥有双重超温保护功能。
本文主要描述的是在 BGA 返修设备(SV-550)上进行有铅、无铅工艺单板面阵列器件维修的操作流程 及在维修过程中需要注意的事项。
BGA ：集成电路的一种封装形式，其输入输出端子(包括焊球、焊柱、焊盘等)在元件的底面上按栅格方式罗列。
包括但不限于 PBGA 、UBGA 、WBGA 、TBGA 、CBGA 及 CCGA 。
无铅 BGA ：锡球成份为无铅焊料的 BGA 。
无铅 BGA 信息来源： 对于有编码的 BGA 芯片通过 PDM 进行确认； 对于新器件暂时查询不到器件资料的BGA 芯片，由客户(需要维修单板的人员)提供器件信息。
混合工艺：指使用有铅锡膏和无铅 BGA 装联的工艺。
指导现场操作人员在使用返修设备返修有铅、混合、无铅工艺单板面阵列器件时，如何进行程序选择及 调用、规范操作人员操作方法和过程，保证返修单板的返修质量。
合用于返修工艺单板上面阵列器件如PBGA 、QFP 、PLCC 、SOIC 、CSP 、BGA 插座等时程序的选择、调用及返修操作。
BGA 返修台、电铬铁、刮刀、小钢网、真空吸笔、剪刀、镊子、画笔(涂焊膏用)膏状助焊剂Alpha metals(免洗型LR721H2 HV)；清洗剂YC336 (有铅使用)， SC-10 (无铅使 用)；吸锡编带；有铅锡膏(Sn63Pb37、NC-92J)；无铅锡膏(Sn96.5Ag3.0Cu0.5)；碎白布5.1.3 返修设备 SV-550 返修台RD-500返修台有3个加热系统，其中上和下精确加热目标芯片和路线板的是热风型加热。
第3个是一种区 域发热体， 从底部逐步地加热整个的印制路线板。
SV-550需要配备不同尺寸的热风喷嘴进行返修不同的器件。
职责设备正确操作、维护设备，填写各种相关记录表格。
紧急故障处理。
设备故障排除、 设备参数设置及管理， 为生产一线操 作、 保养提供技术支持， 程序调制与规划管理， 工艺 技术支持。
特殊技能要求具备熟练的维修操作技能返修设备工作原理、过程，调试返 修温度曲线 岗位维修操作员维修工程师图15.1.4 各辅助专业工具：图2助焊膏、画笔、吸锡绳印刷小钢网、刮刀图3001 生产前准备一 单板烘烤准备及相关要求：1)根据暴露时间不同，将单板分别给出不同的烘烤要求,单板暴露时间：以单板制成板条码上的加工月份时间为准，当月单板默认1个月，以此类推。
