自恢复保险丝JK30型号

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

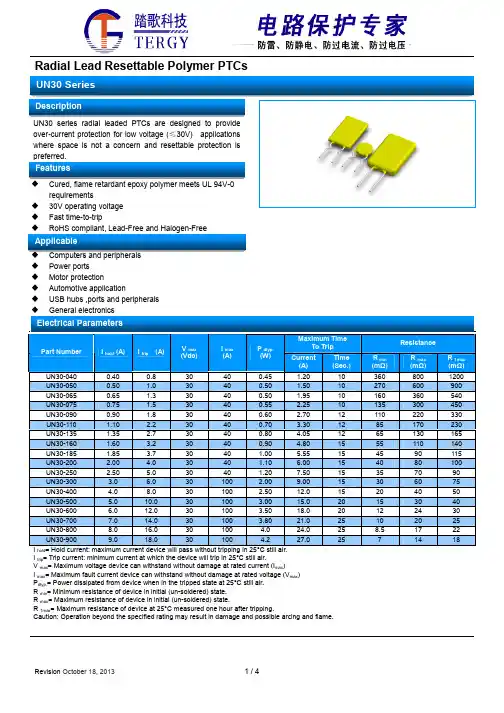

深圳金瑞电子材料有限公司JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK30系列PTC自恢复保险丝额定工作电压为30V、额定维持电流为0.75A～9.0A。

这一系列的热敏电阻具有中等的耐电压能力，与JK60系列自恢复保险丝相比具有不动作电流大、电阻小、体积小、动作时间短等优点。

可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

产品外形：Figure 1 Figure 2产品型号及技术参数Electrical characteristics(25℃)保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。

触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。

最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。

最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。

动作时间（T trip）：指定电流下的最大动作时间。

动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。

最小电阻（R min）：25℃ 温度条件下最小零功率电阻。

最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK系列高分子PTC自复保险丝（JINKE-Polymer PTC Resettable Fuses）是新一代过流保护产品，功能相当于可自动回复并可重复使用的保险丝，用于电路中保护电路不被大电流损坏，具有可自动回复、安全性高、回复时间短、耐强电流特性好及体积小等优点。

产品根据不同的额定工作电压（Operating Voltage:6V - 600V）、维持电流（Holding Current:20mA – 14.1A）及形状共分为十大类、近百种规格。

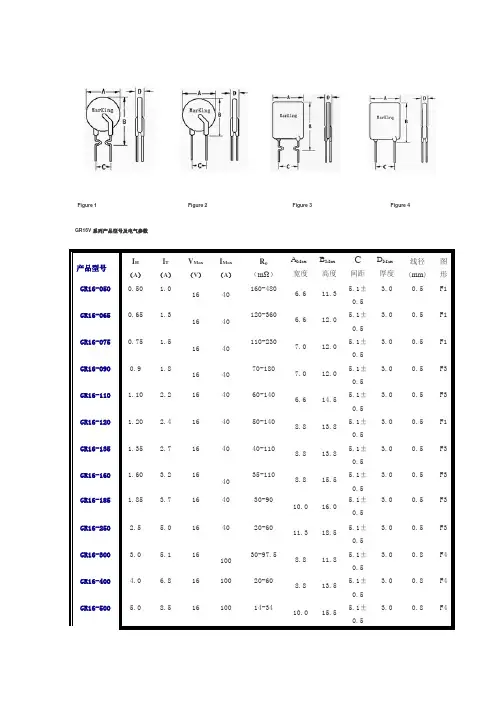

Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR30V系列动作时间曲线图GR72V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

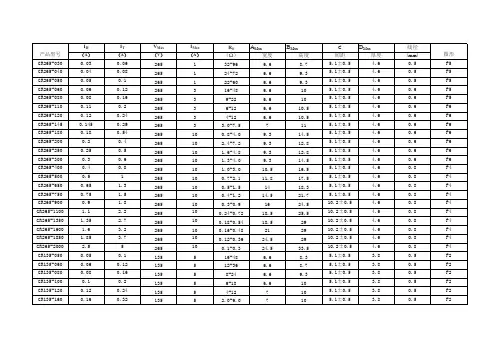

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

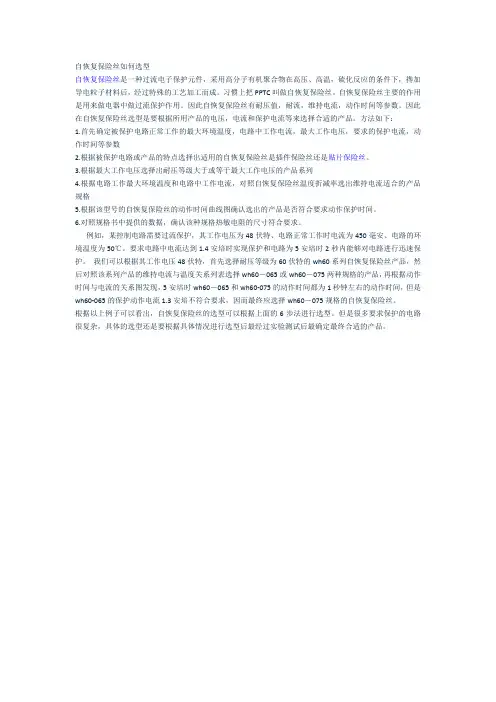

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。

要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。

什么是自恢复保险丝
自恢复保险丝，是针对传统一次性熔断保险丝命名的。

功能也是在电路中起到保险丝的作用，只是它保护后可以自己恢复，可以重复保护而不需要拆卸和更换。

根据材料自恢复保险丝具有高分子自恢复保险丝、陶瓷自恢复保险丝。

根据不同封装形式分为插件自恢复保险丝和贴片自恢复保险丝。

这里说的自恢复是指电路出现异常大电流时，自恢复保险丝启动保护，启动保护时电路中电流并没有完全中断，只是瞬时降低到很微弱的细小电流，这时的电路上的设备会停止工作。

待手动断电并排除故障后，重新恢复通电时，自恢复保险丝就会自动恢复到保护前状态，不需要更换保险丝，电路就可以恢复正常工作了。

若是故障没有排除，或是故障再次出现，重新通电后，自恢复保险丝仍然会再次启动保护。

这里有几点梳理一下：
1、自恢复保险丝是不同于传统一次性熔断保险丝，可以多次保护电路而不需要拆卸和更换；
2、自恢复保险丝启动保护后电路并未完全中断，电路中仍有微小电流，电流很微弱，可以让自恢复保险丝维持在保护状态，这时电路上的其他设备是无法工作的；
3、自恢复保险丝启动保护前后主要变化，保护前是常温，保护后温度升高，内部温度达到130℃，
4、自恢复保险丝启动保护后，设备停止工作，需要先手动断电，排除故障后再恢复通电，电路才能恢复正常工作。

5、自恢复保险丝恢复的过程，是自身温度降低的过程，断电后，无电流经过不再发热，散热恢复启动前的温度和状态。

自恢复保险丝原理自恢复保险丝的工作原理是基于热敏效应和材料的形状记忆。

当电流通过自恢复保险丝时，其材料会发生电阻加热。

当电流超过额定值时，自恢复保险丝的材料会加热到一个高温，导致材料结构发生改变。

这种改变会引起材料从高阻态转变为低阻态。

在这种状态下，电流可以通过保险丝，继续供电给电路。

一旦电流过载或电路出现短路，自恢复保险丝会在很短的时间内快速加热。

当温度达到触发阈值时，材料开始发生结构变化。

这种结构变化包括晶体析出和晶格排列重组。

这些改变将导致材料从低阻态逐渐转变为高阻态。

这个过程称为自恢复过程。

一旦电流停止过载或短路情况解除，自恢复保险丝的温度将逐渐降低。

当温度降低到材料触发阈值以下时，材料的结构会逐渐恢复到初始状态。

当材料完全恢复到低阻态时，电流将再次能够通过保险丝，恢复正常工作状态。

1.正常工作状态：电流通过保险丝，保持在额定范围内。

保险丝处于低阻态，电流顺利通过。

2.过载或短路：电流超过了保险丝的额定值，或者电路出现短路情况，导致保险丝发生电阻加热。

3.自恢复过程：保险丝的材料经过加热后，结构发生改变，从低阻态转变为高阻态。

电路中断，保护电路免受损坏。

4.电流恢复：一旦电流恢复正常，保险丝的温度开始逐渐降低。

当温度低于触发阈值时，保险丝的材料重新恢复到低阻态。

5.正常工作恢复：保险丝恢复到低阻态后，电流再次能够通过保险丝，电路恢复正常工作状态。

自恢复保险丝的工作原理使其具有自动恢复和重复使用的特点。

一旦电路中出现故障，自恢复保险丝可以自动切断电流并保护电路，在故障解除后，它又可以自动恢复正常工作状态，不需要人为干预或更换元件。

这种特性使其在电子设备和电路中得到广泛应用，提高了设备的可靠性和稳定性。

总结而言，自恢复保险丝通过热敏效应和材料的形状记忆实现了电路的保护和自动恢复。

它的工作原理简单而有效，使其成为一种重要的电气元件，广泛应用于各种电子设备和电路中。

自恢复保险丝知识详解自恢复保险丝主要由核心材料高分子聚合物复合材料体组成，它是一种可反复使用的具有自恢复特性非线性的过流保护器件，聚合物复合材料体一般由聚合物、导电微粒、无机填料等组成。

自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。

在习惯上把PPTC也叫自恢复保险丝。

自恢复保险丝是一种热敏半导体材料，灵敏度本身就不高，如果不考虑灵敏度是完全可以用的，保险丝主要的参数就是熔断电流，只要耐压超过实际电路中的电压就行了。

比如我们常见的玻璃管的保险丝，一般标的耐压都是250VAC，但实际应用的时候，不管是交流的直流的，不管是220V还是12V都是一样的，考虑的是熔断电流高灵敏度的还是需要快断的保险丝是。

自恢复保险丝属于慢断类型保险丝，自恢复保险丝的材料因为通电后发热，当电流过大发热到一定程度的时候，材料就不导电了，这个和普通的保险丝是一个道理，只不过普通的保险丝是一次型熔断而已。

自恢复保险丝广泛应用于各消费类通迅产品、电信及网络设备、电脑周边产品中以及工业/汽车、电池、便携式电子产品中。

用在电信及网络设备上，如：局用交换机、配线保安单元、用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、Modem、总配线架保安单元、有线电话/中心局至用户电缆线。

应用在电脑及多媒体设备上：如：USB端口、驱动器、调制解调器等、CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394，iLINK、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡/智能卡阅读器、DDC视频端口DVI、USB、POS设备、机顶盒、GPS、电话及传真机等。

应用在工业及汽车电子上如：汽车线束、汽车防盗器、汽车微电机、电磁负载、马达、风扇有及吹风机、卤素灯、火警设备、电子镇流器/电子安全器、变压器、印刷电路版及铜铂线的保护、保护电气连接线/线束保护等。

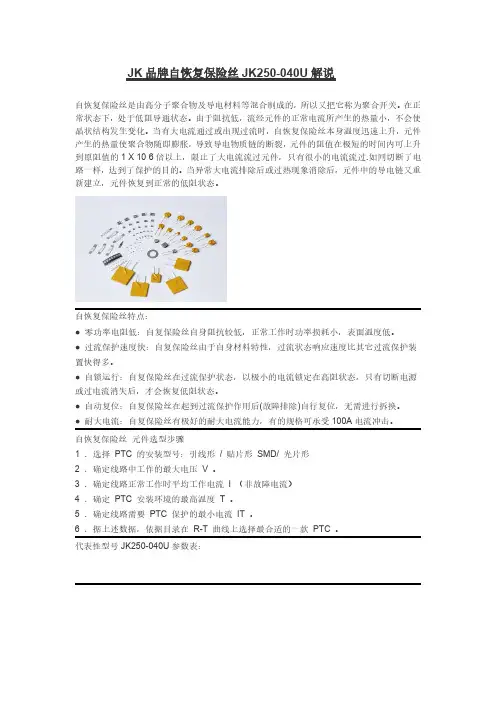

JK品牌自恢复保险丝JK250-040U解说自恢复保险丝是由高分子聚合物及导电材料等混合制成的，所以又把它称为聚合开关。

在正常状态下，处于低阻导通状态。

由于阻抗低，流经元件的正常电流所产生的热量小，不会使晶状结构发生变化。

当有大电流通过或出现过流时，自恢复保险丝本身温度迅速上升，元件产生的热量使聚合物随即膨胀，导致导电物质链的断裂，元件的阻值在极短的时间内可上升到原阻值的1X106倍以上，限止了大电流流过元件，只有很小的电流流过.如同切断了电路一样，达到了保护的目的。

当异常大电流排除后或过热现象消除后，元件中的导电链又重新建立，元件恢复到正常的低阻状态。

尧丰发科技自恢复保险丝特点：●零功率电阻低：自复保险丝自身阻抗较低，正常工作时功率损耗小，表面温度低。

●过流保护速度快：自复保险丝由于自身材料特性，过流状态响应速度比其它过流保护装置快得多。

●自锁运行：自复保险丝在过流保护状态，以极小的电流锁定在高阻状态，只有切断电源或过电流消失后，才会恢复低阻状态。

●自动复位：自复保险丝在起到过流保护作用后(故障排除)自行复位，无需进行拆换。

●耐大电流：自复保险丝有极好的耐大电流能力，有的规格可承受100A电流冲击。

自恢复保险丝元件选型步骤1．选择PTC的安装型号：引线形/贴片形SMD/光片形2．确定线路中工作的最大电压V。

3．确定线路正常工作时平均工作电流I（非故障电流）4．确定PTC安装环境的最高温度T。

5．确定线路需要PTC保护的最小电流IT。

6．据上述数据，依据目录在R-T曲线上选择最合适的一款PTC。

代表性型号JK250-040U参数表：高分子过流保护元件有多种规格型号封装形式，在电路中与负载串联使用，安装无极性、不分交直流。

一般根据最大环境温度及工作电流、电压选用“保持电流”大于工作电流的产品型号；最大工作电压小于或等于“耐压”指标的产品型号。

高分子PTC自恢复保险丝与其它过流保护器件有什么区别呢，1、高分子PTC自恢复保险丝与普通保险丝最明显的区别在于其可自复的特性，尽管两者都能提供过流保护，但是高分子PTC自恢复保险丝可以提供很多过流保护，而普通保险丝一旦熔断，必须更换以使电路正常的工作。
