自恢复保险丝选型手册簿

产品图片Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

12
3连接方法链接说明
自恢复保
险丝型号
说明
实验条件
选择聚合物自复保险丝
额定工作电压220v的电机，选择参数为250v的工作
测试环境温度25度，最高不超过60度，最低不低于0度
在电机连接线上串联一个交流电流表A。

电流表两条线，一端接电机，另一端接保险丝。

保险丝的另一端连接到220v电源上
在电机正常工作的时候把电流表读数填写到电机额定条件下的电流（参考电机参数）IH
在电机超过负载要求的电流时候把电流表读数填写到自恢复保险丝动作时电流串联电流表读数IT一栏，即自恢复保险丝工作电流
多次更换自恢复保险丝规格，根据选型测试数据采集表的分析确认最合适动作的保险丝。

要求最终选择的保险丝的动作电流小于测试的自动回复保险丝动作电流一点。

陆海自恢复保险丝规格书摘要：一、什么是自恢复保险丝二、自恢复保险丝的结构和原理三、自恢复保险丝的参数四、自恢复保险丝的应用和优势五、陆海自恢复保险丝规格书正文：一、什么是自恢复保险丝自恢复保险丝是一种过流电子保护元件，它是采用高分子有机聚合物在高压、高温，硫化反应的条件下，掺加导电粒子材料后，经过特殊的工艺加工而成。

与传统保险丝相比，自恢复保险丝具有过流过热保护，自动恢复双重功能。

二、自恢复保险丝的结构和原理自恢复保险丝由高分子聚合物与导电的碳粒子组成。

在正常情况下，其阻值很小，保证电路正常工作。

当电路发生短路或窜入异常大电流时，自恢复保险丝的自热使其阻抗增加，把电流限制到足够小，起到过电流保护作用。

当异常大电流消失后，自恢复保险丝的阻抗又恢复到低阻状态，与传统保险丝相比具有可自复，体积小，更坚实的优点。

三、自恢复保险丝的参数自恢复保险丝的主要参数包括额定电压和额定电流。

额定电压是指自恢复保险丝断开后能承受的最大电压。

额定电流是自恢复保险丝能长期工作的最大电流。

在选用自恢复保险丝时，应保证其额定电压和额定电流大于或等于电路的有效电压和电流。

四、自恢复保险丝的应用和优势自恢复保险丝广泛应用于各种电子设备和电路中，如电源、电机、通信设备等，起到过流保护作用。

与传统保险丝相比，自恢复保险丝具有以下优势：1.可自恢复：在发生过流保护后，自恢复保险丝可以自动恢复到正常状态，无需更换，降低了维护成本。

2.体积小：自恢复保险丝的体积较小，便于安装和携带。

3.更坚实：自恢复保险丝采用高分子聚合物材料制成，具有更好的耐热性和耐腐蚀性。

五、陆海自恢复保险丝规格书陆海自恢复保险丝规格书提供了自恢复保险丝的详细参数和性能指标，包括额定电压、额定电流、工作温度、响应速度等。

自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。

选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。

本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。

首先，我们需要了解什么是自恢复保险丝。

自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。

当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。

一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。

因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。

1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。

保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。

2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。

保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。

3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。

自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。

贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。

4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。

根据系统的要求选择适当的响应时间。

一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。

5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。

根据环境温度和电路工作温度范围选择适当的温度特性。

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

PTC自恢复保险丝的选型关键词：电子元件 , 保险丝 , 自恢复保险丝PTC (高分子正温度系数)器件可帮助防护过电流浪涌及过温的故障。

热敏电阻型器件可在故障条件下限制危险的大电流流过。

但是它不同于只能使用一次就必须更换的传统保险丝，集电通公司通过多年精心打造的PTC器件在故障排除和断开电源之后能够复位，进而减少了元件成本、服务和维修费用。

PTC电路保护器件是由高分子PTC原料掺加纳米导体微粒所制成的。

在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。

然而，当大电流通过或周围环境温度升高导致器件温度高于动作温度时，在高分子中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。

高分子PTC用作过电流保护在电路中正温度系数(PTC)过电流保护器件是在电路中串联使用, 当电流急速增加的时候，PTC从低电阻变高电阻来保护电路。

这即称为器件‘动作’。

在正常工作状态中此器件电阻值远小于电路中的其余的电阻。

但是对过流情况做出反应，器件电阻提高(动作)，从而将电路中的电流减少为任意电路器件均可以安全承载的值。

这一保护动作是因其内部I2RT所产生的热量或PTC 周围器件发热高温，使器件温度快速升高造成的。

PTC器件动作原理是一种能量的平衡，当电流流过PTC器件时，由于I2RT的关系会产生热量，而产生的热量便会全部或部份散发至环境中，没有散发出去的便会提高PTC器件的温度。

PTC选型方法与步骤第1步:决定电路参数您需要确定电路的以下参数：最大工作环境温度标准工作电流最大工作电压最大中断电流第2步:选择能容纳电路最大环境温度和标准工作电流的PTC器件使用折减比率[环境温度(℃)的保持电流(A)]表并选择与电路最大环境温度最匹配的温度。

浏览该栏以查阅等于或大于电路标准工作电流的值。

现在查看该行的最左边，查阅最适于该电路的器件系列。

第3步:将所选器件的最大电气额定值与电路最大工作电压和中断电流做比较使用电气特性表来验证您在第2步中所选的零件是否将采用电路的最大工作电压和中断电流。

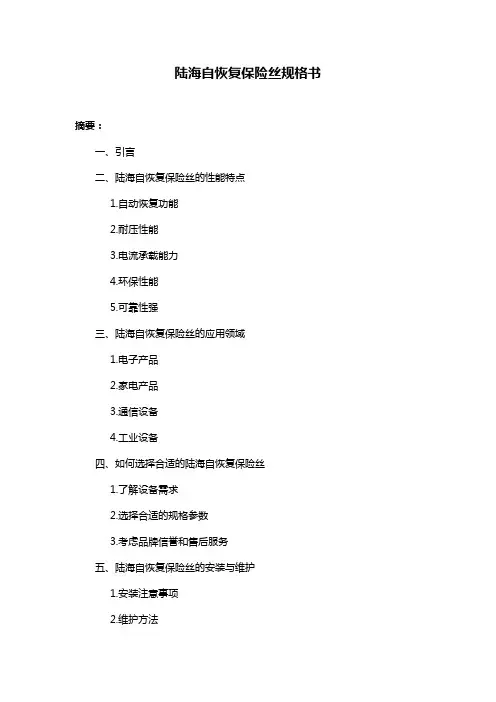

陆海自恢复保险丝规格书摘要：一、引言二、陆海自恢复保险丝的性能特点1.自动恢复功能2.耐压性能3.电流承载能力4.环保性能5.可靠性强三、陆海自恢复保险丝的应用领域1.电子产品2.家电产品3.通信设备4.工业设备四、如何选择合适的陆海自恢复保险丝1.了解设备需求2.选择合适的规格参数3.考虑品牌信誉和售后服务五、陆海自恢复保险丝的安装与维护1.安装注意事项2.维护方法3.故障处理六、总结正文：一、引言随着科技的飞速发展，电子产品、家电产品、通信设备等各类设备对电路保护的需求越来越高。

陆海自恢复保险丝作为一种先进的电路保护元件，凭借其优良的性能和环保特性，得到了广泛的应用。

本文将对陆海自恢复保险丝的性能特点、应用领域、选择方法、安装与维护等方面进行详细介绍，以帮助大家更好地了解和使用这种产品。

二、陆海自恢复保险丝的性能特点1.自动恢复功能陆海自恢复保险丝在电路过载或短路时，能迅速切断电流，保护电路元件不受损坏。

当故障排除后，自恢复保险丝能自动恢复正常导通状态，确保电路正常运行。

2.耐压性能陆海自恢复保险丝具有较高的耐压性能，能有效承受电压波动和瞬时电压冲击，保障电路稳定运行。

3.电流承载能力陆海自恢复保险丝具有较大的电流承载能力，适用于各种大电流场合，确保电路安全。

4.环保性能陆海自恢复保险丝不含有害物质，符合环保要求，有利于实现绿色生产。

5.可靠性强陆海自恢复保险丝具有较高的可靠性和长寿命，能在恶劣环境下稳定工作，降低设备的故障率。

三、陆海自恢复保险丝的应用领域1.电子产品：如智能手机、平板电脑、电视等电子产品，自恢复保险丝可有效保护电路板免受电流冲击。

2.家电产品：如冰箱、洗衣机、空调等家电产品，自恢复保险丝可用于防止电源线过载和短路。

3.通信设备：如光纤通信、无线通信等设备，自恢复保险丝能保护设备免受电磁干扰和电压冲击。

4.工业设备：如生产线、机器人等工业设备，自恢复保险丝可用于防止设备故障导致的生产事故。

Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR30V系列动作时间曲线图GR72V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

陆海自恢复保险丝规格书
摘要：
I.引言
- 介绍陆海自恢复保险丝
II.产品规格
- 额定电压
- 额定电流
- 工作温度
III.应用领域
- 家庭用电器
- 工业设备
- 汽车电子
IV.产品优势
- 过流保护
- 自动恢复功能
- 小巧轻便
V.结论
- 总结陆海自恢复保险丝的优势和应用
正文：
陆海自恢复保险丝是一种采用高分子有机聚合物在高压、高温条件下掺加导电粒子材料制成的过流电子保护元件。

与传统保险丝相比，陆海自恢复保险
丝具有过流过热保护，自动恢复双重功能，不仅可以保护电路，还能够在故障排除后自动恢复，为电路提供持久的保护。

在产品规格方面，陆海自恢复保险丝的额定电压是指其断开后能承受的最大电压，而在接通时期，两端所承受的电压远远小于额定电压。

额定电流则是自恢复保险丝能长期工作的最大电流，用户可以根据实际需求选择合适的额定电流。

此外，陆海自恢复保险丝的工作温度范围广泛，可以在各种环境下稳定工作。

陆海自恢复保险丝广泛应用于家庭用电器、工业设备、汽车电子等领域。

在家电领域，陆海自恢复保险丝可以保护电视、冰箱、洗衣机等家电免受过流损害；在工业设备中，陆海自恢复保险丝可以确保设备在过载情况下及时切断电源，保护设备和操作人员安全；在汽车电子中，陆海自恢复保险丝可以防止电路过载，确保汽车电子设备的稳定运行。

总之，陆海自恢复保险丝凭借其过流保护、自动恢复功能和小巧轻便的优势，在各个领域都发挥着重要作用。

Small size of 1812Lead-free and compliant with the European Union RoHS Directive 2002/95/EC Fast tripping re-settable circuit protectionSurface mount packaging for automated assemblyAgency Recognition: UL、CUL、A B C DEMin Max Min Max Min Max Min Max Min Max0.51 0.58 0.38 0.44 0.31 0.35 0.24 0.28 0.18 0.21I H I T V max I max P D TYP Maximum time to Trip Resistance(Ω)(A) (A) (V dc) (A) (W) Current (A) Time (Sec) R min R1max1.50 3.0 6 40 0.6 8.0 0.30 0.04 0.110I H: Hold current: maximum current device will pass without interruption in 20℃still air unless otherwise specified.I T: Trip current: minimum current that will switch the device from low resistance .Resistance in 20℃still air unless otherwise specified.I MAX: Maximum current device can VMAXIMAX 100 cycles---NO arcing or burning.V max: Maximum voltage device can withstand without damage at rated current.P d: power dissipated from device when in the tripped state in 20℃ still air unless otherwise specified.R MIN: Minimum resistance of device as supplied at 20℃unless otherwise specified.R1max MAX: Maximum device resistance in the non tripped state 1 hour post reflow.Maximum ambient operating temperatures(℃)PartNO-40 -20 0 20 25 40 50 60 70 80 85 SMD1206-012 2.20 1.99 1.77 1.55 1.50 1.34 1.23 1.10 1.01 0.90 0.84SheZhen WeiRongDa Eiectronics Co.,Ltd.Address: Hua Feng Industry Zone, FuYong Town, ShenZhen, China.Tel.: 0086-755-27386592 Fax: 0086-755-27348540Web site: E-Mail: wldptc@--------------------------------------------------------------------------------JiNan Wei Li Da Polymer Material Co. Ltd.Address: NO. 3 Xing River Technology Zone, Eastern Shi Li River, LiXia District , JiNan, China.Tel.: 0086-531-88014346. Fax: 0086-531-88168717Web site: E-Mail: sgswld@。

陆海自恢复保险丝规格书1.产品概述陆海自恢复保险丝是一种电气故障保护装置，可用于电力系统、电子设备和汽车电气系统等领域。

它具有自动恢复的功能，即在保护电路过载或短路时，保险丝会自动恢复正常工作状态，确保设备或系统的安全运行。

2.产品特点2.1自动恢复功能：当电路过载或短路发生时，保险丝会自动断开电路，起到保护作用。

一旦过载或短路情况解除，保险丝会自动恢复通电状态，避免频繁更换保险丝的繁琐操作。

2.2快速响应：保险丝具有快速断电和断电恢复的特性，能够在电路故障发生时迅速切断电流，避免设备受损。

2.3高可靠性：产品采用高品质材料和先进生产工艺，具有良好的电气性能和耐高温、耐冲击的特点，能够长时间稳定运行。

2.4简单安装：保险丝尺寸小巧、重量轻，易于安装和更换，适用于各种电路环境。

3.技术指标3.1额定电压（Rated Voltage）：产品可选额定电压范围广，通常为12V、24V、48V等常见电压级别。

3.2额定电流（Rated Current）：产品可根据实际需求选择不同的额定电流，常见的额定电流有1A、2A、5A等多种规格。

3.3断开时间（Trip Time）：保险丝的断开时间需要符合相关标准，一般在故障发生后的数毫秒内切断电路。

3.4自恢复时间（Recovery Time）：在故障消除后，保险丝需要在较短的时间内自动恢复通电状态，一般在几十秒到几分钟之间。

4.使用方法与注意事项4.1安装：将保险丝正确安装到电路中，确保保险丝的两端与电路连接牢固、接触良好。

4.2更换：当保险丝断开时，应根据电气规范和设备要求及时更换保险丝，以保证电路运行安全。

4.3额定参数匹配：在选择和使用保险丝时，应根据实际电路的额定电压和额定电流需求，选择适合的保险丝规格。

4.4温度限制：保险丝在使用过程中应避免超过其额定温度范围，以免影响产品性能和寿命。

5.应用领域陆海自恢复保险丝广泛应用于电力系统、电子设备和汽车电气系统等领域，主要用于过载和短路保护。

陆海自恢复保险丝规格书近年来，随着科技的不断发展，人们对电子设备的依赖程度越来越高。

然而，电子设备在使用过程中往往会遇到各种故障，其中一个常见的问题就是保险丝的烧断。

为了解决这个问题，陆海公司研发了一种自恢复保险丝，并制定了相应的规格书。

一、产品概述自恢复保险丝是一种能够在过载或短路情况下自动切断电流，并在故障解除后自动恢复通电的电子元件。

它采用了特殊的材料和结构设计，能够在故障发生时迅速切断电流，避免设备受损。

一旦故障解除，保险丝会自动恢复通电，不需要人工更换。

二、产品特点1. 自恢复功能：当电流超过额定值或发生短路时，保险丝会自动切断电流，避免设备受损。

一旦故障解除，保险丝会自动恢复通电，无需人工干预。

2. 高可靠性：采用优质材料和精密制造工艺，保证产品的稳定性和可靠性，减少故障率。

3. 快速响应：自恢复保险丝具有快速切断电流的特点，能够在故障发生时迅速切断电路，保护设备安全。

4. 多种规格可选：根据不同设备的需求，陆海公司提供了多种规格的自恢复保险丝，以满足不同场景的使用需求。

三、产品规格1. 额定电流：根据客户需求，陆海公司提供了从0.5A到10A不同额定电流的自恢复保险丝。

2. 额定电压：自恢复保险丝的额定电压为250V。

3. 触发电流：自恢复保险丝的触发电流为额定电流的1.5倍，确保在过载情况下能够及时切断电流。

4. 外观尺寸：自恢复保险丝的外观尺寸为5mm x 20mm，适用于大多数电子设备。

四、应用领域自恢复保险丝广泛应用于各种电子设备中，包括电视机、电脑、手机、音响等。

它能够有效保护设备免受过载和短路的损害，延长设备的使用寿命。

五、使用注意事项1. 在安装和更换自恢复保险丝时，务必断开电源，以免发生触电事故。

2. 自恢复保险丝只能用于额定电流和电压范围内的设备，不得超过其额定值使用。

3. 如发现自恢复保险丝烧断，请检查设备是否存在其他故障，及时解决问题后再更换保险丝。

总结：陆海自恢复保险丝是一种能够在过载或短路情况下自动切断电流，并在故障解除后自动恢复通电的电子元件。

自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。

保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。

触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。

最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。

最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。

动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。

动作时间（Ttrip）：5倍保持电流下最大动作时间。

自恢复保险丝选型说明术语说明：I H：保持电流―――25℃静态空气环境中PPTC不工作的最高电流I T：触发电流―――25℃空气环境中PPTC动作所需的最小电流T TRIP：动作时间――－25℃空气环境5倍IH时最大动作时间V MAX：最大工作电压―――PPTC的最大工作电压I MAX： PPTC最大承受电流R MIN：最小电阻―――25℃环境温度下PPTC最小零功率阻值R MAX：最大电阻―――25℃环境温度下PPTC最大零功率阻值第一步：确定电路电气参数1.最大正常工作电压2.产品使用的最大工作温度及环境条件3.最大正常工作电流4.最大电路保护电流第二步：确定使用器件的最大工作电压1.确定产品的安装方式：分插件和贴片2.然后找出对应的耐压器件Vmax，所选择的器件耐压值理论值应该大于工作电压乘以1.2 倍。

例如：12V 电路，器件Vmax 大于或等于12V*1.2 倍，电路稳定的条件1.0 倍也可以满足。

3.确定器件系列：插件分：6V 、16V、30V、60V、72V 、250V、600V贴片分：SMD0603、SMD0805、SMD1206、SMD1812、SMD2012、SMD2920第三步：确定环境条件下的工作电流参照技术资料电流与温度折减比对照表，选择出与环境条件下最匹配的工作电流器件，环境温度条件下折减的电流应该大于或等于工作电流值。

第四步：确定最大中断电流，也称最大承受电流从上面确定的最大工作电压、电路短路或故障产生的短路电流应该小于器件最大承受电流，即：I MAX 大于电路短路最大电流。

注：理论上，短路电流为无穷大，其实不然。

第五步：确定动作时间明确动作时间是十分重要的，如何你选择的器件，动作时间过慢；PPTC 在保护之前，你的被保护电路已经被损坏；动作时间过快；则有可能出现误动作或异常动作。

动作时间是指你选择的器件，故障电流通过器件时，将器件切换到高温状态的时间量。

第六步：验证环境温度的可行性为了让你选择的器件，能达到最佳状态，确保应用场合的最小和最大环境温度下自恢复保险丝的工作温度范围内。

产品图片Figure 1 Figure2 Figure3 Figure 4GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。
