自恢复保险丝JK16型号

自恢复保险丝原理
自恢复保险丝原理是一种应用于电路保护的元件，其作用是在电流过大的情况下自动切断电路，以防止设备或电源受损。

它主要依靠一种特殊的材料，即自恢复保险丝材料，在过大电流作用下可以自动断开电路，当电流恢复正常时又能自动闭合。

自恢复保险丝的材料通常是由聚合物复合物制成，其中包含有特殊的导电粒子。

在正常工作情况下，导电粒子之间的连接是良好的，电流可以顺利通过。

但是当电流突然增大时，导电粒子之间的连接会因为局部的过热而断裂，导致电路断开。

此时，自恢复保险丝的聚合物材料会发生自恢复效应。

在过大电流断开电路后，聚合物材料会迅速冷却，导电粒子周围的聚合物会再次融化并重新连接。

一旦电流恢复正常，自恢复保险丝会自动恢复导通状态，使电路重新闭合。

自恢复保险丝的优点是其可重复性和快速反应。

相比于传统的保险丝，它可以在多次过载情况下自动恢复，而不需要手动更换。

并且，自恢复保险丝的恢复时间通常只需要几秒钟，相对较快。

然而，自恢复保险丝也有其不足之处。

由于其材料特性，自恢复保险丝的额定电流和额定电压通常较低，因此只适用于较小功率的电路保护。

对于大功率电路，一般仍需采用传统的熔断器或断路器来实现保护。

综上所述，自恢复保险丝利用特殊的材料和自恢复效应来实现
电路保护。

虽然在一些小功率电路中具有较大的优势，但仍需要根据具体的应用场景来选择适当的保护元件。

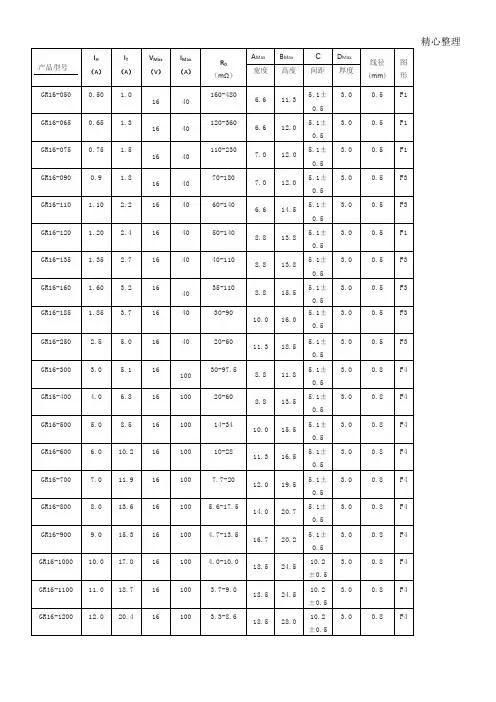

产品图片Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

自恢复保险丝选型方法
1.1、确定电路的一下参数：
a 最大工作环境温度
b 标准工作电流
c 最大工作电压（Umax）
d 最大故障电流（I
max）
2.2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件
使用温度折减{环境温度(℃）的工作电流（A）}表并选择与电路最大环境温度最匹
配的温度。

浏览该栏以查阅等于或大于电路标准工作电流值。

3.3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和
故障电流。

查阅装置的最大工作电压和最大故障电流。

确保Umax和Imax大于或等
于电路的最大工作电压和最大故障电流。

4.4、确定动作时间
动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间
量。

为了提供预期的保护功能，明确自恢复保险丝元件的工作时间是很重要的。

如
果您选择的元件动作过快，则会出现异常动作或有害的动作。

如果元件动作过慢，
则受到保护的组件在元件切换到高电阻状态之前可能损坏。

使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说
是过快还是过慢。

如果是则返回第2步重新选择备用元件。

5.5、验证环境工作温度
确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。

大多
数自恢复保险丝元件的工作温度范围介于-40℃到85℃。

6.6、验证自恢复保险丝元件的外形尺寸
使用外形尺寸表来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。

深圳金瑞电子材料有限公司JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK30系列PTC自恢复保险丝额定工作电压为30V、额定维持电流为0.75A～9.0A。

这一系列的热敏电阻具有中等的耐电压能力，与JK60系列自恢复保险丝相比具有不动作电流大、电阻小、体积小、动作时间短等优点。

可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

产品外形：Figure 1 Figure 2产品型号及技术参数Electrical characteristics(25℃)保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。

触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。

最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。

最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。

动作时间（T trip）：指定电流下的最大动作时间。

动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。

最小电阻（R min）：25℃ 温度条件下最小零功率电阻。

最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK系列高分子PTC自复保险丝（JINKE-Polymer PTC Resettable Fuses）是新一代过流保护产品，功能相当于可自动回复并可重复使用的保险丝，用于电路中保护电路不被大电流损坏，具有可自动回复、安全性高、回复时间短、耐强电流特性好及体积小等优点。

产品根据不同的额定工作电压（Operating Voltage:6V - 600V）、维持电流（Holding Current:20mA – 14.1A）及形状共分为十大类、近百种规格。

Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR30V系列动作时间曲线图GR72V系列产品型号及电气参数: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

IHI: 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

T: 元件所能承受的最大工作电压。

VMaxI: 元件在额定电压下所能承受的最大故障电流。

Max: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

RGR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。

要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。

什么是自恢复保险丝
自恢复保险丝，是针对传统一次性熔断保险丝命名的。

功能也是在电路中起到保险丝的作用，只是它保护后可以自己恢复，可以重复保护而不需要拆卸和更换。

根据材料自恢复保险丝具有高分子自恢复保险丝、陶瓷自恢复保险丝。

根据不同封装形式分为插件自恢复保险丝和贴片自恢复保险丝。

这里说的自恢复是指电路出现异常大电流时，自恢复保险丝启动保护，启动保护时电路中电流并没有完全中断，只是瞬时降低到很微弱的细小电流，这时的电路上的设备会停止工作。

待手动断电并排除故障后，重新恢复通电时，自恢复保险丝就会自动恢复到保护前状态，不需要更换保险丝，电路就可以恢复正常工作了。

若是故障没有排除，或是故障再次出现，重新通电后，自恢复保险丝仍然会再次启动保护。

这里有几点梳理一下：
1、自恢复保险丝是不同于传统一次性熔断保险丝，可以多次保护电路而不需要拆卸和更换；
2、自恢复保险丝启动保护后电路并未完全中断，电路中仍有微小电流，电流很微弱，可以让自恢复保险丝维持在保护状态，这时电路上的其他设备是无法工作的；
3、自恢复保险丝启动保护前后主要变化，保护前是常温，保护后温度升高，内部温度达到130℃，
4、自恢复保险丝启动保护后，设备停止工作，需要先手动断电，排除故障后再恢复通电，电路才能恢复正常工作。

5、自恢复保险丝恢复的过程，是自身温度降低的过程，断电后，无电流经过不再发热，散热恢复启动前的温度和状态。

GR16-140014.023.816100 2.6-6.424.528.010.2±0.53.00.8F4I H: 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T: 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax:元件所能承受的最大工作电压。

I Max: 元件在额定电压下所能承受的最大故障电流。

R0: 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数产品型号I H（A）I T（A）V Max（V）I Max（A）R0（mΩ）A MaxB MaxCD Max线径(mm)图形宽度高度间距厚度GR30-040 0.40 0.8 30 40 280-840 6.6 11.3 5.1±0.5 3.0 3.0 F1 GR30-050 0.50 1.0 30 40 200-600 6.6 12.0 5.1±0.5 3.0 0.5 F1 GR30-065 0.65 1.3 30 40 140-420 7.0 12.0 5.1±0.5 3.0 0.5 F1 GR30-075 0.75 1.5 30 40 120-360 7.2 12.2 5.1±0.5 3.0 0.5 F1 GR30-090 0.9 1.8 30 40 70-220 7.0 12.0 5.1±0.5 3.0 0.5 F3 GR30-110 1.10 2.2 30 40 50-170 6.6 14.5 5.1±0.5 3.0 0.5 F3 GR30-135 1.35 2.7 30 40 40-130 8.8 13.8 5.1±0.5 3.0 0.5 F3 GR30-160 1.60 3.2 30 40 35-110 8.8 15.5 5.1±0.5 3.0 0.5 F3 GR30-185 1.85 3.7 30 40 30-90 10.0 16.0 5.1±0.5 3.0 0.5 F3 GR30-250 2.5 5.0 30 40 25-70 11.3 18.5 5.1±0.5 3.0 0.5 F3 GR30-300 3.0 6.0 30 100 20-80 11.3 16.5 5.1±0.5 3.0 0.8 F4 GR30-400 4.0 8.0 30 100 15-50 13.5 17.3 5.1±0.5 3.0 0.8 F4 GR30-500 5.0 10.0 30 100 10-45 14.5 23.5 10.2±0.5 3.0 0.8 F4 GR30-600 6.0 12.0 30 100 5-40 16.0 23.5 10.2±0.5 3.0 0.8 F4 GR30-700 7.0 14.0 30 100 5-30 18.5 24.5 10.2±0.5 3.0 0.8 F4I H:保持电流：在25℃环境温度、静止空气下的最大工作电流。

自恢复保险丝原理自恢复保险丝的工作原理是基于热敏效应和材料的形状记忆。

当电流通过自恢复保险丝时，其材料会发生电阻加热。

当电流超过额定值时，自恢复保险丝的材料会加热到一个高温，导致材料结构发生改变。

这种改变会引起材料从高阻态转变为低阻态。

在这种状态下，电流可以通过保险丝，继续供电给电路。

一旦电流过载或电路出现短路，自恢复保险丝会在很短的时间内快速加热。

当温度达到触发阈值时，材料开始发生结构变化。

这种结构变化包括晶体析出和晶格排列重组。

这些改变将导致材料从低阻态逐渐转变为高阻态。

这个过程称为自恢复过程。

一旦电流停止过载或短路情况解除，自恢复保险丝的温度将逐渐降低。

当温度降低到材料触发阈值以下时，材料的结构会逐渐恢复到初始状态。

当材料完全恢复到低阻态时，电流将再次能够通过保险丝，恢复正常工作状态。

1.正常工作状态：电流通过保险丝，保持在额定范围内。

保险丝处于低阻态，电流顺利通过。

2.过载或短路：电流超过了保险丝的额定值，或者电路出现短路情况，导致保险丝发生电阻加热。

3.自恢复过程：保险丝的材料经过加热后，结构发生改变，从低阻态转变为高阻态。

电路中断，保护电路免受损坏。

4.电流恢复：一旦电流恢复正常，保险丝的温度开始逐渐降低。

当温度低于触发阈值时，保险丝的材料重新恢复到低阻态。

5.正常工作恢复：保险丝恢复到低阻态后，电流再次能够通过保险丝，电路恢复正常工作状态。

自恢复保险丝的工作原理使其具有自动恢复和重复使用的特点。

一旦电路中出现故障，自恢复保险丝可以自动切断电流并保护电路，在故障解除后，它又可以自动恢复正常工作状态，不需要人为干预或更换元件。

这种特性使其在电子设备和电路中得到广泛应用，提高了设备的可靠性和稳定性。

总结而言，自恢复保险丝通过热敏效应和材料的形状记忆实现了电路的保护和自动恢复。

它的工作原理简单而有效，使其成为一种重要的电气元件，广泛应用于各种电子设备和电路中。
