自恢复保险丝型号规格WH60-017

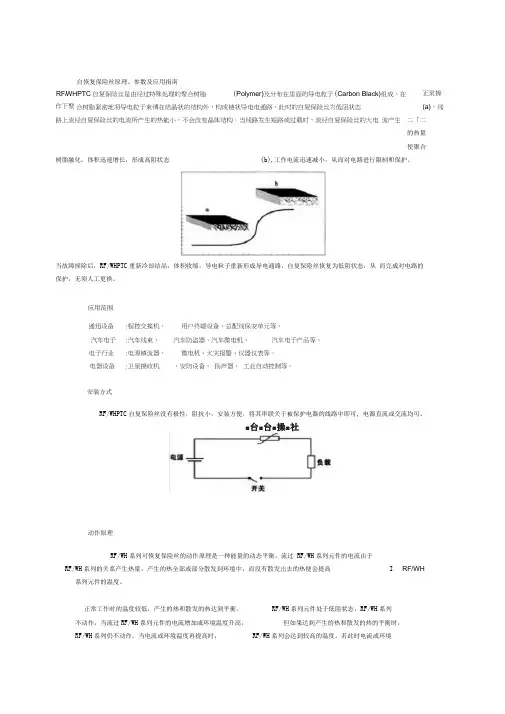

自恢复保险丝原理、参数及应用指南二「二的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b),工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，RF/WHPTC 重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自复保险丝恢复为低阻状态，从 而完成对电路的保护，无须人工更换。

应用范围安装方式RF/WHPTC 自复保险丝没有极性，阻抗小，安装方便，将其串联关于被保护电器的线路中即可, 电源直流或交流均可。

动作原理RF/WH 系列可恢复保险丝的动作原理是一种能量的动态平衡，流过 RF/WH 系列元件的电流由于RF/WH 系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发岀去的热便会提高I 系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

RF/WH 系列元件处于低阻状态，RF/WH 系列不动作，当流过RF/WH 系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，RF/WH 系列仍不动作。

当电流或环境温度再提高时， RF/WH 系列会达到较高的温度。

若此时电流或环境RF/WHPTC 自复保险丝是由经过特殊处理的聚合树脂 (Polymer)及分布在里面的导电粒子(Carbon Black)组成。

在合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自复保险丝为低阻状态 作下聚 正常操(a)，线路上流经自复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自复保险丝的大电 流产生通迅设备:程控交换机、用户终端设备、总配线保安单元等。

汽车电子 电子行业 :汽车线束、 :电源镇流器、 电器设备:卫星接收机汽车防盗器、汽车微电机、汽车电子产品等。

微电机、火灾报警、仪器仪表等。

、安防设备、 扬声器、 工业自动控制等。

RF/WH■台■台■操■社温度继续再增加，产生的热量会大于散发出去的热量，使得 RF/WH 系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时RF/WH 系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够RF/WH 系列元件散发出的热量，处于变化状态下 RF/WH 系列元件便可以一直处于动作状态（高阻）。

产品图片Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

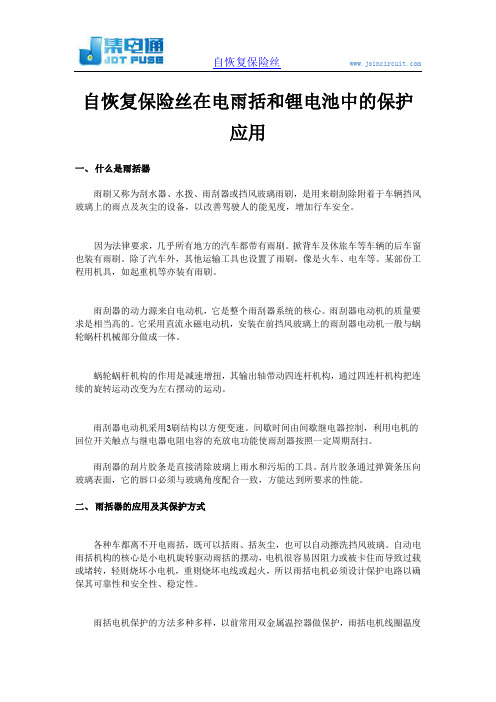

自恢复保险丝在电雨括和锂电池中的保护应用一、什么是雨括器雨刷又称为刮水器、水拨、雨刮器或挡风玻璃雨刷，是用来刷刮除附着于车辆挡风玻璃上的雨点及灰尘的设备，以改善驾驶人的能见度，增加行车安全。

因为法律要求，几乎所有地方的汽车都带有雨刷。

掀背车及休旅车等车辆的后车窗也装有雨刷。

除了汽车外，其他运输工具也设置了雨刷，像是火车、电车等。

某部份工程用机具，如起重机等亦装有雨刷。

雨刮器的动力源来自电动机，它是整个雨刮器系统的核心。

雨刮器电动机的质量要求是相当高的。

它采用直流永磁电动机，安装在前挡风玻璃上的雨刮器电动机一般与蜗轮蜗杆机械部分做成一体。

蜗轮蜗杆机构的作用是减速增扭，其输出轴带动四连杆机构，通过四连杆机构把连续的旋转运动改变为左右摆动的运动。

雨刮器电动机采用3刷结构以方便变速。

间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨刮器按照一定周期刮扫。

雨刮器的刮片胶条是直接清除玻璃上雨水和污垢的工具。

刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。

二、雨括器的应用及其保护方式各种车都离不开电雨括，既可以括雨、括灰尘，也可以自动擦洗挡风玻璃。

自动电雨括机构的核心是小电机旋转驱动雨括的摆动，电机很容易因阻力或被卡住而导致过载或堵转，轻则烧坏小电机，重则烧坏电线或起火，所以雨括电机必须设计保护电路以确保其可靠性和安全性、稳定性。

雨括电机保护的方法多种多样，以前常用双金属温控器做保护，雨括电机线圈温度间稍长就会烧坏电机.而现在的厂家为了节省成本，多应用铝线或铜包铝线，当出现电机过载、赌转时温度的升高比双金属温控器感应的温度升高更快，有可能电机已经烧毁而温控器还没有保护动作，就是说双金属温控器动作太慢，还没有来得及保护，雨括电机就已烧毁。

三、雨括器的保护方案鉴于上述问题，我们建议应用JDTFUSE做雨括电机的保护是最佳的选择。

JDTFUSE又叫自恢复保险丝，是集电通公司研发生产的专利产品，对高于设计的电流和温度同时具有保护限制的作用，其感测温度和电流变化的速度远远快于双金属温控器。

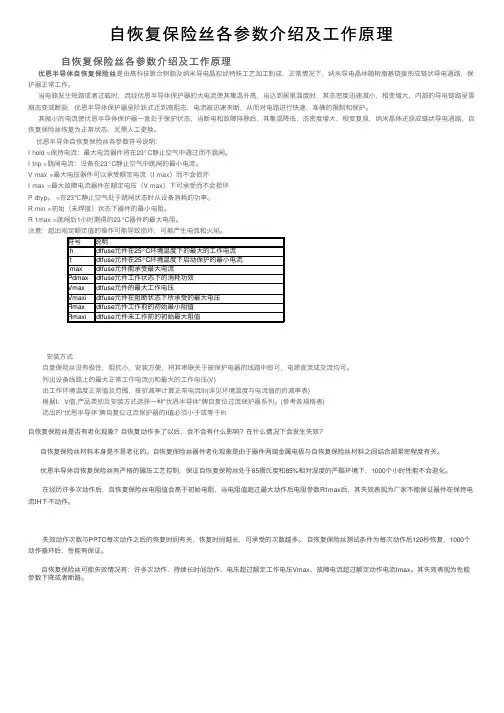

⾃恢复保险丝各参数介绍及⼯作原理⾃恢复保险丝各参数介绍及⼯作原理优恩半导体⾃恢复保险丝是由⾼科技聚合树脂及纳⽶导电晶粒经特殊⼯艺加⼯制成，正常情况下，纳⽶导电晶体随树脂基链接形成链状导电通路，保优恩半导体⾃恢复保险丝护器正常⼯作。

当电路发⽣短路或者过载时，流经优恩半导体保护器的⼤电流使其集温升⾼，当达到居⾥温度时，其态密度迅速减⼩，相变增⼤，内部的导电链路呈雪崩态变或断裂，优恩半导体保护器呈阶跃式迁到⾼阻态，电流被迅速夹断，从⽽对电路进⾏快速，准确的限制和保护。

其微⼩的电流使优恩半导体保护器⼀直处于保护状态，当断电和故障排除后，其集温降低，态密度增⼤，相变复原，纳⽶晶体还原成链状导电通路，⾃恢复保险丝恢复为正常状态，⽆需⼈⼯更换。

优恩半导体⾃恢复保险丝各参数符号说明：I hold =保持电流：最⼤电流器件将在23°C静⽌空⽓中通过⽽不跳闸。

I trip =跳闸电流：设备在23°C静⽌空⽓中跳闸的最⼩电流。

V max =最⼤电压器件可以承受额定电流（I max）⽽不会损坏I max =最⼤故障电流器件在额定电压（V max）下可承受⽽不会损坏P dtyp。

=在23℃静⽌空⽓处于跳闸状态时从设备消耗的功率。

R min =初始（未焊接）状态下器件的最⼩电阻。

R 1max =跳闸后1⼩时测得的23°C器件的最⼤电阻。

注意：超出规定额定值的操作可能导致损坏，可能产⽣电弧和⽕焰。

符号说明Ih jdtfuse元件在25°C环境温度下的最⼤的⼯作电流It jdtfuse元件在25°C环境温度下启动保护的最⼩电流Imax jdtfuse元件能承受最⼤电流Pdmax jdtfuse元件⼯作状态下的消耗功效Vmax jdtfuse元件的最⼤⼯作电压Vmaxi jdtfuse元件在阻断状态下所承受的最⼤电压Rmax jdtfuse元件⼯作前的初始最⼩阻值Rmaxi jdtfuse元件未⼯作前的初始最⼤阻值安装⽅式⾃复保险丝没有极性，阻抗⼩，安装⽅便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。

自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。

保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。

触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。

最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。

最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。

动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。

动作时间（Ttrip）：5倍保持电流下最大动作时间。

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。

要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。

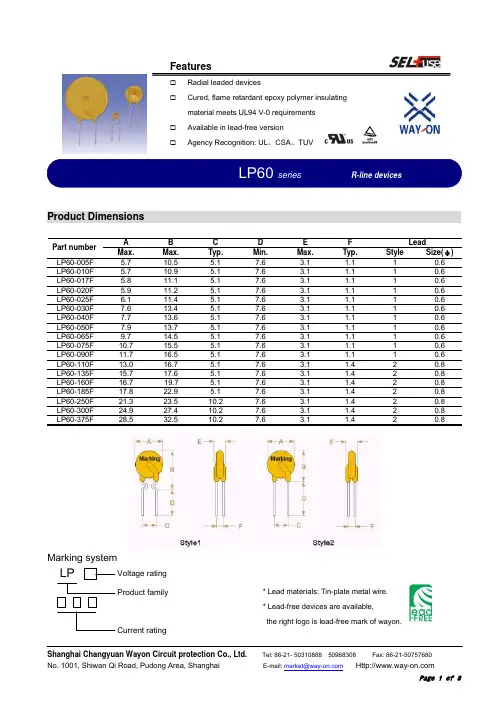

FeaturesRadial leaded devicesCured, flame retardant epoxy polymer insulating material meets UL94 V-0 requirementsAvailable in lead-free version Agency Recognition: UL 、CSA 、TUVProduct Dimensions A B C D E F LeadPart number Max. Max. Typ. Min. Max. Typ. Style Size(φ) LP60-005F 5.7 10.5 5.1 7.6 3.1 1.1 1 0.6 LP60-010F 5.7 10.9 5.1 7.6 3.1 1.1 1 0.6 LP60-017F 5.8 11.1 5.1 7.6 3.1 1.1 1 0.6 LP60-020F 5.9 11.2 5.1 7.6 3.1 1.1 1 0.6 LP60-025F 6.1 11.4 5.1 7.6 3.1 1.1 1 0.6 LP60-030F 7.6 13.4 5.1 7.6 3.1 1.1 1 0.6 LP60-040F 7.7 13.6 5.1 7.6 3.1 1.1 1 0.6 LP60-050F 7.9 13.7 5.1 7.6 3.1 1.1 1 0.6 LP60-065F 9.7 14.5 5.1 7.6 3.1 1.1 1 0.6 LP60-075F 10.7 15.5 5.1 7.6 3.1 1.1 1 0.6 LP60-090F 11.7 16.5 5.1 7.6 3.1 1.1 1 0.6 LP60-110F 13.0 16.7 5.1 7.6 3.1 1.4 2 0.8 LP60-135F 15.7 17.6 5.1 7.6 3.1 1.4 2 0.8 LP60-160F 16.7 19.7 5.1 7.6 3.1 1.4 2 0.8 LP60-185F 17.8 22.9 5.1 7.6 3.1 1.4 2 0.8 LP60-250F 21.323.5 10.2 7.6 3.1 1.4 2 0.8 LP60-300F 24.9 27.4 10.2 7.6 3.1 1.4 2 0.8LP60-375F 28.5 32.5 10.2 7.6 3.1 1.4 2 0.8Marking system Product familyCurrent ratingVoltage rating* Lead materials: Tin-plate metal wire.* Lead-free devices are available, the right logo is lead-free mark of wayon.Electrical CharacteristicsI H I T T trip V max I max Pd typ R min R maxPart number(A) (A) (S) (V) (A) (W) (Ω) (Ω)LP60-005F 0.05 0.10 5.0 60 40 0.26 7.30 11.10 LP60-010F 0.10 0.20 8.0 60 40 0.51 2.50 4.50 LP60-017F 0.17 0.34 5.0 60 40 0.60 2.00 3.20 LP60-020F 0.20 0.40 3.6 60 40 0.52 1.50 2.84 LP60-025F 0.25 0.50 3.2 60 40 0.52 1.00 1.95 LP60-030F 0.30 0.60 3.0 60 40 0.59 0.76 1.36 LP60-040F 0.40 0.80 3.8 60 40 0.66 0.52 0.86 LP60-050F 0.50 1.00 4.0 60 40 0.80 0.41 0.77 LP60-065F 0.65 1.30 5.3 60 40 0.90 0.27 0.48 LP60-075F 0.75 1.50 6.3 60 40 0.95 0.18 0.40 LP60-090F 0.90 1.80 7.2 60 40 1.00 0.14 0.31 LP60-110F 1.10 2.20 8.2 60 40 1.51 0.14 0.25 LP60-135F 1.35 2.70 9.6 60 40 1.71 0.12 0.19 LP60-160F 1.60 3.20 11.4 60 40 1.98 0.09 0.14 LP60-185F 1.85 3.70 12.6 60 40 2.10 0.08 0.12 LP60-250F 2.50 5.00 15.6 60 40 2.50 0.05 0.08 LP60-300F 3.00 6.00 19.8 60 40 2.80 0.04 0.06 LP60-375F 3.75 7.50 24.0 60 40 3.20 0.03 0.05 I H=Hold current: maximum current at which the device will not trip at 25℃ still air.I T=Trip current: minimum current at which the device will always trip at 25℃ still air.V max=Maximum voltage device can withstand without damage at rated current.I max=Maximum fault current device can withstand without damage at rated voltage.T trip=Maximum time to trip(s) at assigned current.Pd typ=Typical power dissipation: typical amount of power dissipated by the device when in state air environment.R min=Minimum device resistance at 25℃prior to tripping.R max=Maximum device resistance at 25℃prior to tripping.Thermal Derating Chart-I H(A)Maximum ambient operating temperatures(℃)Part number-40 -20 0 25 40 50 60 70 85 LP60-005F 0.077 0.069 0.061 0.050 0.044 0.040 0.036 0.032 0.025 LP60-010F 0.18 0.15 0.13 0.10 0.08 0.07 0.06 0.05 0.03 LP60-017F 0.28 0.24 0.20 0.17 0.14 0.12 0.10 0.09 0.06 LP60-020F 0.34 0.29 0.25 0.20 0.16 0.14 0.13 0.10 0.07 LP60-025F 0.42 0.36 0.31 0.25 0.20 0.18 0.16 0.12 0.09 LP60-030F 0.52 0.44 0.38 0.30 0.24 0.22 0.18 0.14 0.10 LP60-040F 0.66 0.57 0.50 0.40 0.32 0.29 0.24 0.20 0.14 LP60-050F 0.83 0.74 0.63 0.50 0.41 0.36 0.30 0.25 0.18 LP60-065F 1.10 0.95 0.82 0.65 0.53 0.47 0.40 0.33 0.24 LP60-075F 1.26 1.11 0.95 0.75 0.61 0.54 0.45 0.39 0.28 LP60-090F 1.52 1.30 1.15 0.90 0.73 0.65 0.55 0.47 0.33 LP60-110F 1.82 1.60 1.35 1.10 0.89 0.79 0.65 0.55 0.40 LP60-135F 2.20 1.91 1.65 1.35 1.09 0.96 0.80 0.68 0.50 LP60-160F 2.60 2.30 1.95 1.60 1.30 1.13 1.00 0.80 0.60 LP60-185F 3.00 2.63 2.30 1.85 1.50 1.33 1.12 0.92 0.67 LP60-250F 4.05 3.58 3.02 2.50 2.02 1.80 1.55 1.30 0.90 LP60-300F 4.82 4.16 3.62 3.00 2.43 2.16 1.85 1.50 1.09 LP60-375F 6.02 5.19 4.50 3.75 3.02 2.68 2.30 1.95 1.39Test Procedures And RequirementsTest Test Conditions Accept/Reject CriteriaResistance In still air @ 25℃R min≤R≤R maxTime to Trip Specified current, V max, 25℃T≤maximum Time to TripHold Current 30min, at I H No tripTrip Cycle Life V max, I max, 100cycles No arcing or burningTrip Endurance V max, 24hours No arcing or burningTypical Time–to-Trip Charts at 25℃Package InformationBulk:LP60-005F~LP60-065F…………………………………………………….1000pcs per bagLP60-075F~LP60-135F…………………………………………………….500pcs per bagLP60-160F~LP60-375F…………………………………………………….1000pcs per bagTape & Reel:LP60-005F~LP60-090F…………………………………………………….3000pcs per reelLP60-110F~LP60-160F…………………………………………………….1500pcs per reelLP60-185F~LP60-375F…………………………………………………….1000pcs per reel。

FeaturesRadial leaded devicesCured, flame retardant epoxy polymer insulating material meets UL94 V-0 requirementsAvailable in lead-free version Agency Recognition: UL 、CSA 、TUVProduct Dimensions A B C D E F LeadPart number Max. Max. Typ. Min. Max. Typ. Style Size(φ) LP60-005F 5.7 10.5 5.1 7.6 3.1 1.1 1 0.6 LP60-010F 5.7 10.9 5.1 7.6 3.1 1.1 1 0.6 LP60-017F 5.8 11.1 5.1 7.6 3.1 1.1 1 0.6 LP60-020F 5.9 11.2 5.1 7.6 3.1 1.1 1 0.6 LP60-025F 6.1 11.4 5.1 7.6 3.1 1.1 1 0.6 LP60-030F 7.6 13.4 5.1 7.6 3.1 1.1 1 0.6 LP60-040F 7.7 13.6 5.1 7.6 3.1 1.1 1 0.6 LP60-050F 7.9 13.7 5.1 7.6 3.1 1.1 1 0.6 LP60-065F 9.7 14.5 5.1 7.6 3.1 1.1 1 0.6 LP60-075F 10.7 15.5 5.1 7.6 3.1 1.1 1 0.6 LP60-090F 11.7 16.5 5.1 7.6 3.1 1.1 1 0.6 LP60-110F 13.0 16.7 5.1 7.6 3.1 1.4 2 0.8 LP60-135F 15.7 17.6 5.1 7.6 3.1 1.4 2 0.8 LP60-160F 16.7 19.7 5.1 7.6 3.1 1.4 2 0.8 LP60-185F 17.8 22.9 5.1 7.6 3.1 1.4 2 0.8 LP60-250F 21.323.5 10.2 7.6 3.1 1.4 2 0.8 LP60-300F 24.9 27.4 10.2 7.6 3.1 1.4 2 0.8LP60-375F 28.5 32.5 10.2 7.6 3.1 1.4 2 0.8Marking system Product familyCurrent ratingVoltage rating* Lead materials: Tin-plate metal wire.* Lead-free devices are available, the right logo is lead-free mark of wayon.Electrical CharacteristicsI H I T T trip V max I max Pd typ R min R maxPart number(A) (A) (S) (V) (A) (W) (Ω) (Ω)LP60-005F 0.05 0.10 5.0 60 40 0.26 7.30 11.10 LP60-010F 0.10 0.20 8.0 60 40 0.51 2.50 4.50 LP60-017F 0.17 0.34 5.0 60 40 0.60 2.00 3.20 LP60-020F 0.20 0.40 3.6 60 40 0.52 1.50 2.84 LP60-025F 0.25 0.50 3.2 60 40 0.52 1.00 1.95 LP60-030F 0.30 0.60 3.0 60 40 0.59 0.76 1.36 LP60-040F 0.40 0.80 3.8 60 40 0.66 0.52 0.86 LP60-050F 0.50 1.00 4.0 60 40 0.80 0.41 0.77 LP60-065F 0.65 1.30 5.3 60 40 0.90 0.27 0.48 LP60-075F 0.75 1.50 6.3 60 40 0.95 0.18 0.40 LP60-090F 0.90 1.80 7.2 60 40 1.00 0.14 0.31 LP60-110F 1.10 2.20 8.2 60 40 1.51 0.14 0.25 LP60-135F 1.35 2.70 9.6 60 40 1.71 0.12 0.19 LP60-160F 1.60 3.20 11.4 60 40 1.98 0.09 0.14 LP60-185F 1.85 3.70 12.6 60 40 2.10 0.08 0.12 LP60-250F 2.50 5.00 15.6 60 40 2.50 0.05 0.08 LP60-300F 3.00 6.00 19.8 60 40 2.80 0.04 0.06 LP60-375F 3.75 7.50 24.0 60 40 3.20 0.03 0.05 I H=Hold current: maximum current at which the device will not trip at 25℃ still air.I T=Trip current: minimum current at which the device will always trip at 25℃ still air.V max=Maximum voltage device can withstand without damage at rated current.I max=Maximum fault current device can withstand without damage at rated voltage.T trip=Maximum time to trip(s) at assigned current.Pd typ=Typical power dissipation: typical amount of power dissipated by the device when in state air environment.R min=Minimum device resistance at 25℃prior to tripping.R max=Maximum device resistance at 25℃prior to tripping.Thermal Derating Chart-I H(A)Maximum ambient operating temperatures(℃)Part number-40 -20 0 25 40 50 60 70 85 LP60-005F 0.077 0.069 0.061 0.050 0.044 0.040 0.036 0.032 0.025 LP60-010F 0.18 0.15 0.13 0.10 0.08 0.07 0.06 0.05 0.03 LP60-017F 0.28 0.24 0.20 0.17 0.14 0.12 0.10 0.09 0.06 LP60-020F 0.34 0.29 0.25 0.20 0.16 0.14 0.13 0.10 0.07 LP60-025F 0.42 0.36 0.31 0.25 0.20 0.18 0.16 0.12 0.09 LP60-030F 0.52 0.44 0.38 0.30 0.24 0.22 0.18 0.14 0.10 LP60-040F 0.66 0.57 0.50 0.40 0.32 0.29 0.24 0.20 0.14 LP60-050F 0.83 0.74 0.63 0.50 0.41 0.36 0.30 0.25 0.18 LP60-065F 1.10 0.95 0.82 0.65 0.53 0.47 0.40 0.33 0.24 LP60-075F 1.26 1.11 0.95 0.75 0.61 0.54 0.45 0.39 0.28 LP60-090F 1.52 1.30 1.15 0.90 0.73 0.65 0.55 0.47 0.33 LP60-110F 1.82 1.60 1.35 1.10 0.89 0.79 0.65 0.55 0.40 LP60-135F 2.20 1.91 1.65 1.35 1.09 0.96 0.80 0.68 0.50 LP60-160F 2.60 2.30 1.95 1.60 1.30 1.13 1.00 0.80 0.60 LP60-185F 3.00 2.63 2.30 1.85 1.50 1.33 1.12 0.92 0.67 LP60-250F 4.05 3.58 3.02 2.50 2.02 1.80 1.55 1.30 0.90 LP60-300F 4.82 4.16 3.62 3.00 2.43 2.16 1.85 1.50 1.09 LP60-375F 6.02 5.19 4.50 3.75 3.02 2.68 2.30 1.95 1.39Test Procedures And RequirementsTest Test Conditions Accept/Reject CriteriaResistance In still air @ 25℃R min≤R≤R maxTime to Trip Specified current, V max, 25℃T≤maximum Time to TripHold Current 30min, at I H No tripTrip Cycle Life V max, I max, 100cycles No arcing or burningTrip Endurance V max, 24hours No arcing or burningTypical Time–to-Trip Charts at 25℃Package InformationBulk:LP60-005F~LP60-065F…………………………………………………….1000pcs per bagLP60-075F~LP60-135F…………………………………………………….500pcs per bagLP60-160F~LP60-375F…………………………………………………….1000pcs per bagTape & Reel:LP60-005F~LP60-090F…………………………………………………….3000pcs per reelLP60-110F~LP60-160F…………………………………………………….1500pcs per reelLP60-185F~LP60-375F…………………………………………………….1000pcs per reel。

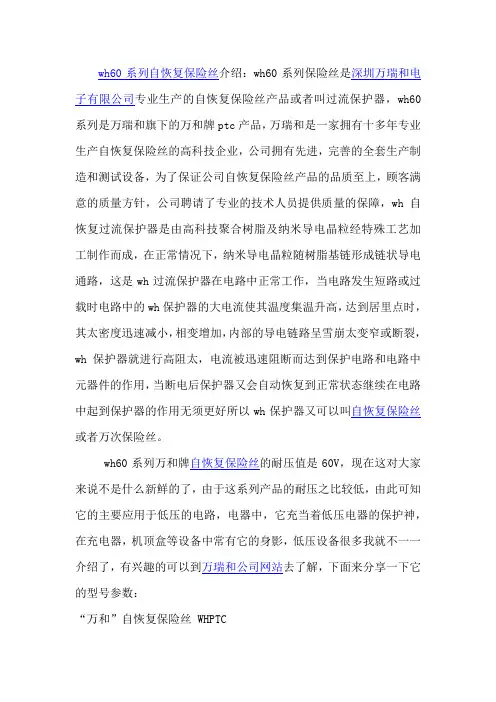

wh60系列自恢复保险丝介绍：wh60系列保险丝是深圳万瑞和电子有限公司专业生产的自恢复保险丝产品或者叫过流保护器，wh60系列是万瑞和旗下的万和牌ptc产品，万瑞和是一家拥有十多年专业生产自恢复保险丝的高科技企业，公司拥有先进，完善的全套生产制造和测试设备，为了保证公司自恢复保险丝产品的品质至上，顾客满意的质量方针，公司聘请了专业的技术人员提供质量的保障，wh自恢复过流保护器是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制作而成，在正常情况下，纳米导电晶粒随树脂基链形成链状导电通路，这是wh过流保护器在电路中正常工作，当电路发生短路或过载时电路中的wh保护器的大电流使其温度集温升高，达到居里点时，其太密度迅速减小，相变增加，内部的导电链路呈雪崩太变窄或断裂，wh保护器就进行高阻太，电流被迅速阻断而达到保护电路和电路中元器件的作用，当断电后保护器又会自动恢复到正常状态继续在电路中起到保护器的作用无须更好所以wh保护器又可以叫自恢复保险丝或者万次保险丝。

wh60系列万和牌自恢复保险丝的耐压值是60V，现在这对大家来说不是什么新鲜的了，由于这系列产品的耐压之比较低，由此可知它的主要应用于低压的电路，电器中，它充当着低压电器的保护神，在充电器，机顶盒等设备中常有它的身影，低压设备很多我就不一一介绍了，有兴趣的可以到万瑞和公司网站去了解，下面来分享一下它的型号参数：
“万和”自恢复保险丝 WHPTC
WH60 系列 WH60 Product Data
WH60 电气特性与产品尺寸WH60 product characteristics and dimensions (25℃)
WH60 系列25℃时典型动作时间曲线 WH60 Typical Time to Trip at 25℃。
