自恢复保险丝选型方法..

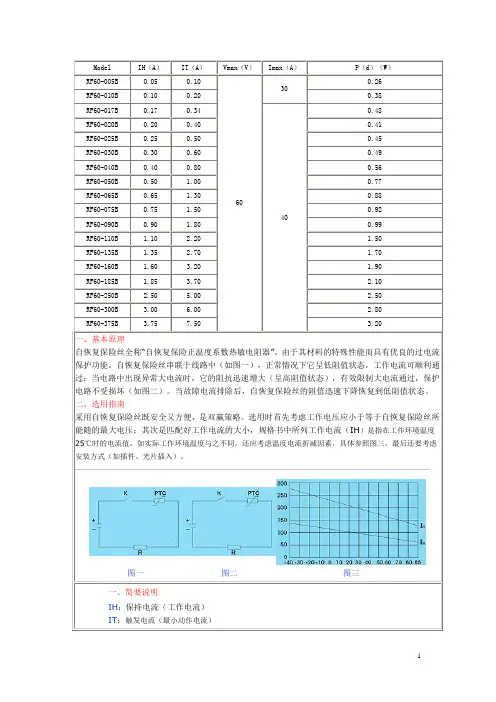

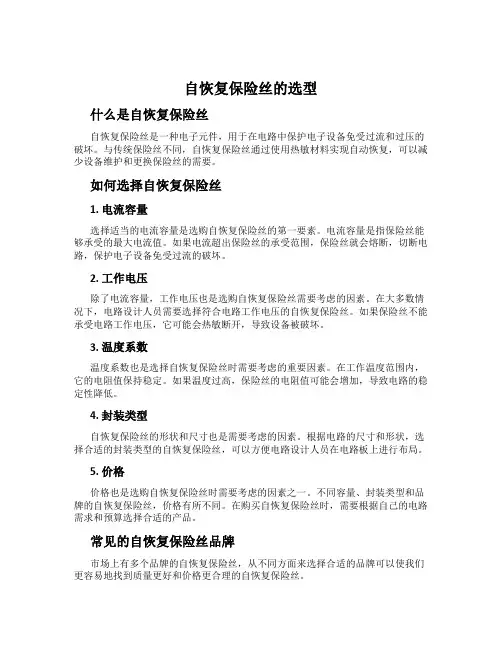

自恢复保险丝的选型什么是自恢复保险丝自恢复保险丝是一种电子元件，用于在电路中保护电子设备免受过流和过压的破坏。

与传统保险丝不同，自恢复保险丝通过使用热敏材料实现自动恢复，可以减少设备维护和更换保险丝的需要。

如何选择自恢复保险丝1. 电流容量选择适当的电流容量是选购自恢复保险丝的第一要素。

电流容量是指保险丝能够承受的最大电流值。

如果电流超出保险丝的承受范围，保险丝就会熔断，切断电路，保护电子设备免受过流的破坏。

2. 工作电压除了电流容量，工作电压也是选购自恢复保险丝需要考虑的因素。

在大多数情况下，电路设计人员需要选择符合电路工作电压的自恢复保险丝。

如果保险丝不能承受电路工作电压，它可能会热敏断开，导致设备被破坏。

3. 温度系数温度系数也是选择自恢复保险丝时需要考虑的重要因素。

在工作温度范围内，它的电阻值保持稳定。

如果温度过高，保险丝的电阻值可能会增加，导致电路的稳定性降低。

4. 封装类型自恢复保险丝的形状和尺寸也是需要考虑的因素。

根据电路的尺寸和形状，选择合适的封装类型的自恢复保险丝，可以方便电路设计人员在电路板上进行布局。

5. 价格价格也是选购自恢复保险丝时需要考虑的因素之一。

不同容量、封装类型和品牌的自恢复保险丝，价格有所不同。

在购买自恢复保险丝时，需要根据自己的电路需求和预算选择合适的产品。

常见的自恢复保险丝品牌市场上有多个品牌的自恢复保险丝，从不同方面来选择合适的品牌可以使我们更容易地找到质量更好和价格更合理的自恢复保险丝。

1. LittelfuseLittelfuse 是一家提供电路保护设备及解决方案的全球领先厂商。

该公司的产品范围包括各种类型的保险丝、电子变压器等。

该公司的自恢复保险丝具有广泛的应用场景，可用于家电、计算机、通信和工业设备等。

2. BournsBourns 是一家提供高品质电子产品的厂商，其自恢复保险丝的特点是高精度、高可靠性、低电阻、高电流密度。

Bourns 的产品广泛应用于汽车、工业、消费电子等领域。

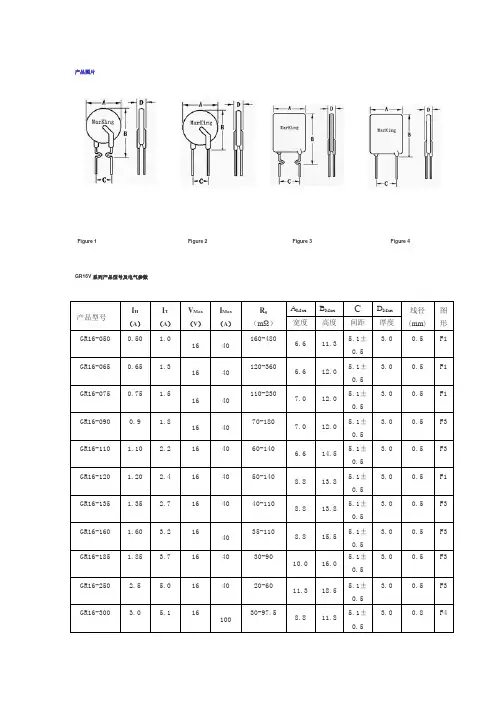

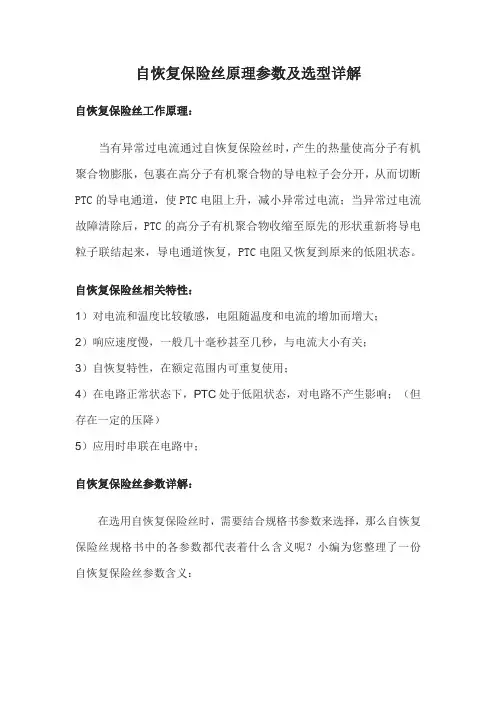

自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。

自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。

在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。

(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。

3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。

即热敏电阻的耐压值。

超过此值，热敏电阻有可能被击穿，不能恢复。

此值通常被列在规格书中的耐压值一栏里。

4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。

超过此值，热敏电阻有可能损坏，不能恢复。

此值被列在规格书中的耐流值一栏里。

5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。

自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。

选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。

本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。

首先，我们需要了解什么是自恢复保险丝。

自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。

当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。

一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。

因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。

1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。

保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。

2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。

保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。

3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。

自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。

贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。

4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。

根据系统的要求选择适当的响应时间。

一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。

5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。

根据环境温度和电路工作温度范围选择适当的温度特性。

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

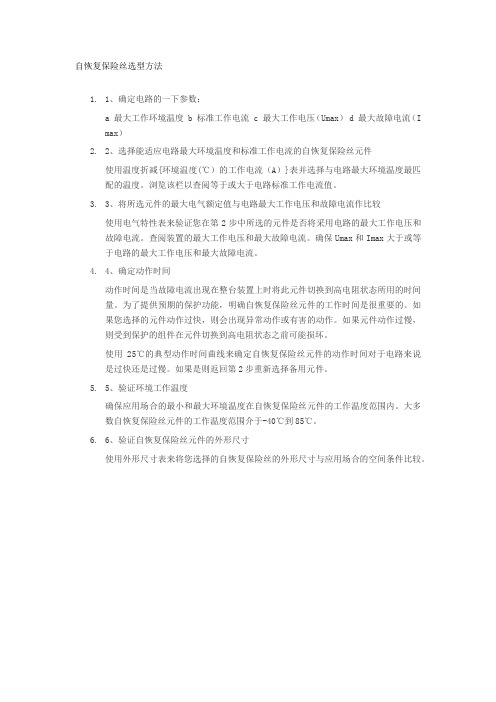

自恢复保险丝选型方法
1.1、确定电路的一下参数：
a 最大工作环境温度
b 标准工作电流
c 最大工作电压（Umax）
d 最大故障电流（I
max）
2.2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件
使用温度折减{环境温度(℃）的工作电流（A）}表并选择与电路最大环境温度最匹
配的温度。

浏览该栏以查阅等于或大于电路标准工作电流值。

3.3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和
故障电流。

查阅装置的最大工作电压和最大故障电流。

确保Umax和Imax大于或等
于电路的最大工作电压和最大故障电流。

4.4、确定动作时间
动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间
量。

为了提供预期的保护功能，明确自恢复保险丝元件的工作时间是很重要的。

如
果您选择的元件动作过快，则会出现异常动作或有害的动作。

如果元件动作过慢，
则受到保护的组件在元件切换到高电阻状态之前可能损坏。

使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说
是过快还是过慢。

如果是则返回第2步重新选择备用元件。

5.5、验证环境工作温度
确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。

大多
数自恢复保险丝元件的工作温度范围介于-40℃到85℃。

6.6、验证自恢复保险丝元件的外形尺寸
使用外形尺寸表来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。

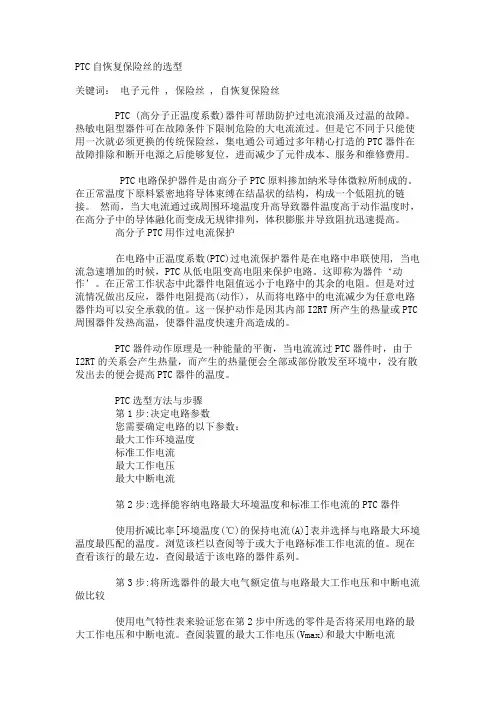

PTC自恢复保险丝的选型关键词：电子元件 , 保险丝 , 自恢复保险丝PTC (高分子正温度系数)器件可帮助防护过电流浪涌及过温的故障。

热敏电阻型器件可在故障条件下限制危险的大电流流过。

但是它不同于只能使用一次就必须更换的传统保险丝，集电通公司通过多年精心打造的PTC器件在故障排除和断开电源之后能够复位，进而减少了元件成本、服务和维修费用。

PTC电路保护器件是由高分子PTC原料掺加纳米导体微粒所制成的。

在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。

然而，当大电流通过或周围环境温度升高导致器件温度高于动作温度时，在高分子中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。

高分子PTC用作过电流保护在电路中正温度系数(PTC)过电流保护器件是在电路中串联使用, 当电流急速增加的时候，PTC从低电阻变高电阻来保护电路。

这即称为器件‘动作’。

在正常工作状态中此器件电阻值远小于电路中的其余的电阻。

但是对过流情况做出反应，器件电阻提高(动作)，从而将电路中的电流减少为任意电路器件均可以安全承载的值。

这一保护动作是因其内部I2RT所产生的热量或PTC 周围器件发热高温，使器件温度快速升高造成的。

PTC器件动作原理是一种能量的平衡，当电流流过PTC器件时，由于I2RT的关系会产生热量，而产生的热量便会全部或部份散发至环境中，没有散发出去的便会提高PTC器件的温度。

PTC选型方法与步骤第1步:决定电路参数您需要确定电路的以下参数：最大工作环境温度标准工作电流最大工作电压最大中断电流第2步:选择能容纳电路最大环境温度和标准工作电流的PTC器件使用折减比率[环境温度(℃)的保持电流(A)]表并选择与电路最大环境温度最匹配的温度。

浏览该栏以查阅等于或大于电路标准工作电流的值。

现在查看该行的最左边，查阅最适于该电路的器件系列。

第3步:将所选器件的最大电气额定值与电路最大工作电压和中断电流做比较使用电气特性表来验证您在第2步中所选的零件是否将采用电路的最大工作电压和中断电流。

自恢复保险丝选型方法1.了解应用需求：在选择自恢复保险丝之前，首先需要了解您的应用的需求。

这包括最大工作电流、额定电压、操作温度范围等。

同时，还要考虑电路的稳定性和可靠性要求以及所需的保护能力。

2.确定保护电流和持续功率：根据应用需求，确定所需的保护电流和持续功率。

保护电流是指保险丝断开电路的最大电流。

持续功率是保险丝能承受的连续过载电流。

这些参数将有助于确定可选保险丝的额定电流。

3.选择保险丝类型：根据应用需求选择适合的保险丝类型。

常见的自恢复保险丝类型包括PTC保险丝和polymeric PTC（PPTC）保险丝。

PTC保险丝具有恢复特性，即在故障解除后可以自动恢复正常状态。

PPTC保险丝具有类似的恢复特性，但它们的恢复速度可能较慢。

4.考虑外部环境因素：在选择自恢复保险丝时，还需要考虑外部环境因素。

例如，工作温度范围、湿度、震动等因素都可能影响保险丝的性能和寿命。

确保所选保险丝可以在应用的环境条件下正常工作。

5.参考规格书和性能曲线：了解和参考保险丝的规格书和性能曲线是选型的关键步骤。

规格书提供了保险丝的详细参数和性能特点，而性能曲线则显示了保险丝的响应和动作特性。

通过查阅这些信息，可以对保险丝的工作原理和性能进行更全面的了解。

6.考虑可靠性和成本：在选择自恢复保险丝时，不仅要考虑其保护能力和性能，还要考虑可靠性和成本。

可靠性是指保险丝在一定工作条件下的寿命和稳定性。

成本是指保险丝的价格和可用性。

综合考虑这些因素，选择符合需求的保险丝。

总结：选型适合的自恢复保险丝需要充分了解应用需求、确定保护电流和持续功率、选择合适的保险丝类型、考虑外部环境因素、参考规格书和性能曲线以及考虑可靠性和成本。

通过这些步骤，可以选择到符合需求的自恢复保险丝，并确保电路在故障发生时得到有效的保护。

自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。

保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。

触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。

最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。

最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。

动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。

动作时间（Ttrip）：5倍保持电流下最大动作时间。
