价值工程0引言“车工怕车杆，铣工怕铣扁，钳工怕打眼”这句俗语在机械冷加工行业广为流传，不论是从前的普通车床、铣床还是现在数控加工中心，细长轴类零件和薄壁类零件由于切削力导致变形的问题长久以来一直困扰着机床的操作者，而细小孔零件的加工则是钳工需要面临的一个难题。
所谓小孔是指直径在3mm 以下的孔，有的孔虽然直径大于此值，但其深度为直径十倍以上，加工困难，也按照小孔的特点来进行加工。
小孔加工是孔的加工中的一项重要组成部分，这部分工作几乎全部由钳工以手动自由进给的方式来完成。
1小孔加工存在的问题①由于钻头直径小，所以钻头强度不够，再加上小尺寸麻花钻的螺旋槽较窄，不易排屑，造成钻孔时钻头极易折断。
②由于钻头直径小，钻孔时的钻头转速相对应就会很高，这必然在工作时增加了钻头与待加工面、已加工面之间的摩擦，从而产生大量的热量，加之切削液不易从窄小螺旋槽内供入，使得热量得不到及时的发散，升高了钻削区域的温度，加剧了钻头的磨损，甚至会使钻头发生退火，从而丧失切削性能。
③钻孔时，由于钻头直径小，要求进给力不能过大，一般都采用手动进给，但手动进给会导致进给力不均匀，稍不注意就会损伤钻头。
④钻头过细，导致钻头的刚性差，容易弯曲。
特别是当钻头的直径小于1mm ，待加工表面较为粗糙时，当钻尖横刃碰到突出高点或者过硬的质点，钻头极易偏离原定的钻孔位置，如图1所示。
2小孔加工方法及注意事项2.1钻小孔时切削速度的选取：由于一般钻床的精度不是很高，当转速太快时容易产生振动，对钻孔不利。
通常钻头直径在2～3mm 时，转速可达1500～2000转/分，钻头直径在1mm 以下时，转速可达2000～3000转/分，如果钻床精度很高，则上述大小直径的钻头其转速可以在3000～4000转/分以上。
2.2开始钻孔时，由于钻头横刃无法在光滑表面定心，再加上钻头直径小，钻头容易发生弯曲和滑移，如图2所示，所以一定要减轻钻孔时的进给压力，以保证钻孔开始时的正确位置。
如果条件允许可以先采用刚性较好的中心钻、先钻相同直径的引导孔，后用钻头钻孔，如图3所示。
2.3在钻孔进给时，要注意手动进给的力量和感觉，当钻头在跳动时，应该给其一个缓冲的空间，以防止钻头折断。
但当钻削极小孔时（孔径小于1mm ），由于钻头进给力过小，不易直接感觉到，这时可在进给手柄上安装一个小重锤，依靠其重量达到进给。
2.4在钻孔过程中，必须注意及时提起钻头进行排屑，并按照其加工材料选用充足的冷却润滑液。
在实际生产中，小孔加工切削转速都会很高，实际加工时间又很短，在空气中就可以达到冷却的目的，有时可不用冷却润滑液。
2.5小孔粗糙度问题：凡属于小孔范围的零件，为了获得类似一般大孔的某种配合精度，并不是单纯依靠其配合精度来保证的，这时小孔的表面粗糙度也是决定配合的主要条件之一。
在一般情况下，为了获得与大孔同样的配合要求，往往小孔的表面粗糙度要优于大孔1～2个等级，这是小孔加工的一大特点。
2.6当钻孔深度超过钻头的有效长度而又是通孔时，如果工件形状允许，可采取两边钻孔的方法，如图4所示。
按要求先在工件的一面钻孔，深度为总深的一半，再将一块平行垫铁装压在钻床工作台上，在上面精钻一个能与导向销大端为静配合的孔，把导向销压入孔中，导向销的小端要能进入工件的已钻孔，但不可有明显的间隙，然后将工件插装在导向销和垫板上面，压紧后将孔钻通，即可保证两面钻孔的同心度。
2.7当使用很细的麻花钻头时，其钻心直径就会更小，极易折断。
在这种情况下，可以自制小扁钻头，如图5所示，由于小扁钻头是圆柱形，又没有螺旋槽，因此，比相同直径的麻花钻强度要大，不———————————————————————作者简介：姚瑞（1985－），男，陕西佳县人，助理实验师，在读硕士研究生，研究方向为机械制造。

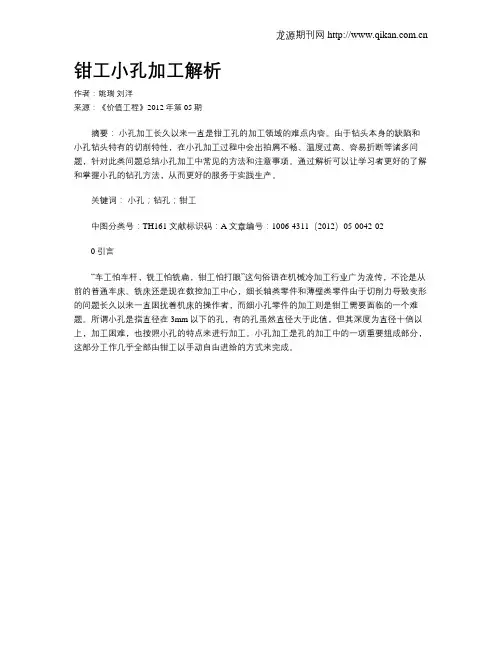

钳工小孔加工解析Fitter Hole Processing Analysis姚瑞Yao Rui ；刘洋Liu Yang（西安航空职业技术学院，西安710048）（Xi'an Aeronautical Polytechnic Institute ，Xi'an 710048，China）摘要：小孔加工长久以来一直是钳工孔的加工领域的难点内容。
由于钻头本身的缺陷和小孔钻头特有的切削特性，在小孔加工过程中会出拍屑不畅、温度过高、容易折断等诸多问题，针对此类问题总结小孔加工中常见的方法和注意事项。
通过解析可以让学习者更好的了解和掌握小孔的钻孔方法，从而更好的服务于实践生产。
Abstract:Hole processing has been the difficulty of hole processing for fitter.As the defect of bit and its cutting characteristics,in the machining process,unsmooth chip removal,high temperature,easy wreckage etc.would take.In view of these problems,the article summarizes the common methods and cautions in hole processing.Through the analysis,we can make learners better understand and master the hole drilling method,so as to better serve the practical production.关键词：小孔；钻孔；钳工Key words:hole ；drilling ；fitter中图分类号：TH161文献标识码：A文章编号：1006-4311（2012）05-0042-02·42·Value Engineering 易折断。
小钻头用钢丝或者小麻花钻柄制成，顶角2Φ=110～120°，前角γ=0°，后角α=15～20°，直径越小后角越小，此外还要修磨出倒锥和副后角，以减小摩擦。
制成之后将小钻头用酒精灯加热，油内冷却，而获得其硬度。
对小孔的要求不同，其加工方法也不一样，在满足以上方法和注意事项的前基础上，可根据具体情况确定钻孔工艺方案。
参考文献：[1]艾冬梅.小孔加工技术发展现状[J].机械工程师，2000.（1）.[2]杨杰.钳工钻孔加工分析[J].考试周刊，2011.（28）.[3]王国华.孔加工小窍门[J].金属加工：冷加工，2008.（12）.[4]段燕.深小孔加工一例[J].机械制造，2002.（9）.[5]姜波.钳工工艺学[M].北京：中国劳动社会保障出版社.2005.0引言近年来，商场、星级酒店等凡有制冷系统的地方，就会在某一露天部位安装一个又一个的冷却塔，在其附近能听见冷却塔风扇转动的噪声，还造成了局部环境的热污染。
