锉配凹凸体课件《钳工工艺与技能训练》

工序号 1 2 3
4
5 6
工序名称
工序内容
锉削 划线

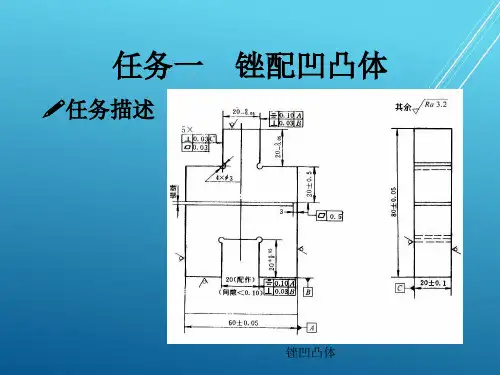

加工外形尺寸80×60 按图样画出凹凸体加工线，定面，划线锯去左右两角，锉削使其达到图样尺寸形位
锯削、锉削
公差控制要求
加工凹形面 钻孔、 加工凹形面，使用 麻花钻钻出排孔，锯削、錾削、锉削达到图
锯削、錾削锉削
样尺寸形位公差控制要求
锉配原则的遵循 ：凸件为基准，凹件为配件原则
图4 加工凹形面
❖图4-1
图5 锉削凹形面
5、锐边倒角去毛刺，并检查全部尺寸精度。
6、锯削时需注重平面度与垂直度的控制 要求尺寸为（20±0.35）mm，锯削面平面度为0.4mm， 留3mm不锯（见图6）；最后，修去锯口毛刺。
图6 锯削
重点： 巡回指导
1、指导学生注意保证加工精度突破 难点。
板书
一、引入（1分钟） 二、提高锉配技能的作用（2分钟）
1、有利于提高学生的分析、判断、综合处理问题的 能力。 2、锉配在工业机械工，模具制造领域应用广泛 3、能够提高钳工锉配能力，锉配质量给自己的专业 技能打下良好基础
三、加工注意事项（2分钟）
1．配锉件的划线要准确 2．锉屑清除方式 3 ．锉屑时的表面处理 4 ．锉刀使用问题 5 ．工、量具摆放整齐 6 ．安全文明生产 7 ．凹凸体盲配的难点
（25分钟）
图1 划线
3、加工凸形面，按照图2所示步骤进行。
1） 按划线锯去工件右角，粗、精锉削两垂直面1和面2（见图3）。根据80mm的实际尺寸，通过控制60mm尺
寸误差值（应控制在80mm的实际尺寸减去20 mm的范围内），从而保证到达20 mm尺寸要求；同样根据 60mm处的实际，通过控制40mm尺寸误差值，从保证在取得尺寸20 mm的同时，其对称度在0.1mm内。按
5 ．工、量具摆放整齐，量具要轻拿轻放、不能混放以免影响精度。
6 ．注意安全文明生产，打孔时不能戴手套、不能多人操作。
7.** 凹凸体盲配加工的难点在于尺寸的控制。因此，从划线开始，每一步工序 都要适时检测，以保证尺寸准确。
五、项目评分考核表
此环节采用学生自检评分、互检评分、教师总评的形式，汇总成绩。
3、通过凹凸体的锉配练习可以进一步提高锉削技能，从而掌握正确的加工和检查 方法可以提高锉配技能，提高锉配加工质量，为今后更好地从事工业机械工和模具 制造打下良好的基础。
( 四 ) 凹凸件加工工艺与制作
（一）、锉配凹凸体的加工工艺分析
1、任务分析
( 1 )：图样分析 （ 2 ）：技术要求测量方法 （ 3 ）：提高效率和质量方法
六、教学总结
（3分钟）
钳工技术是工业机械工，模具制造专业的核心课程， 着重于技能的培养，我们学习这些任务的目的是为了更好 的进行实践操作，所以在教学过程中让学生动口、动眼、 动脑为主的学习方法，使学生学有兴趣、学有所获，让学 生能够认知自己的技能在企业实际工作中的的作用和工作 岗位，确立技能娴熟的重要性。
2、指导学生在加工过程中锉削和锯 削的方式方法。
三注意事项
（2分钟）
1．配锉件的划线要准确，线条要细而清晰两端口必须一次划出。
2．不准用嘴吹锉屑，也不要用手清除锉屑。当锉刀堵塞后，应用钢丝刷顺着锉 纹方向刷去锉屑。
3 ．锉屑时不准用手摸锉过的表面，因手有油污、再锉时打滑。
4 ．锉刀不能作橇棒或敲击工件，防止锉刀折断伤人。放置锉刀时，不要使其露 出工作台面，以防锉刀跌落伤脚；也不能把锉刀与锉刀叠放或锉刀与量具叠放。
1、 钳工锉配较客观地反映了操作者掌握基本操作技能和测量技术的熟练程度，并 有利于提高操作者分析、判断、综合处理问题的能力。
2、锉配的应用十分广泛和锉配形式的多样性、灵活性，要求熟练掌握锉配技能， 具有十分重要的意义如日常生活中的配钥匙，企业生产中的配键，制作各种样板， 各种工业模具的制造、修理等，都离不开锉配的技能。
锐边倒角及尺寸检查 各锐边倒角，并检查全部尺寸精度 0.1X45度
锯削
锯削中间锯缝 注意垂直度的控制
（二）操 作 过 程
（二）、凹凸件的加工过程
1、确定外形尺寸：按图样要求
锉削加工外形尺寸，尺寸达 到（60±0.05）mm、 （80±0.05）mm及垂直度和 平行度的要求。最小误差原 则
2、划线：按图样要求划凹凸体的 加工线，并钻4—Ф3mm的工艺 孔（见图1）。
划线锯去工件左角，用上述方法锉削面3和面4，并将尺寸控制在20 mm。
2）注意点：尺寸控制、测量方式、加工方式、锉刀的使用 对称零件加工一侧 及间接测量原则
图2 加工凸形面
图3 锉削凸形面
4、加工凹形面（见图4）。首先钻出废料孔，并锯除凹形面的废 料部分，粗锉至接近线条（图4-1）。然后细锉凹形顶面5， 根据80mm的实际尺寸，通过控制60mm尺寸误差值（本处 与凸形面的两个垂直面一样控制尺寸），保证与凸形件端面 的配合精度要求（见图5）。最后，细锉两侧垂直面，同样 根据外形60mm的凸形面20mm的实际尺寸，通过控制 20mm尺寸误差值，从而保证达到与凸形面20mm尺寸的配 合精度要求，同时保证其对称度在0.1mm内.
2、分组讨论加工工艺 3、确定加工工艺
（10分钟）
各组学生说 出课前自主分析 的加工工艺方案， 进行讨论，相互 补充，完成本组 的工艺思路，然 后每组派一名代 表介绍给全班学 生，全班学生对 小组加工工艺进 行研讨，最后汇 总得出最佳合理 方案。从而突破 重点。
❖正确的工艺加工方式
❖
盲配凹凸体的加工步骤
通过本次实训，使学生在锉配凹凸体项目教学中具备 了划线、锯割、锉削、钻孔、测量等多方面的技能要求， 在尺寸和形位公差的控制，特别是对称度的加工控制也有 了一定的认识，由于学生掌握起来有较大的难度，加工质 量不易保证，因此须通过不断的练习改进，逐步形成锉配 技能和技巧，通过本课题的训练，能够基本掌握综合锉配 件的加工方法和工量具的熟练运用，能够提高学生自身的 分析零件加工工艺的能力。
《钳工工艺与技能训练》
课题：凹凸件锉配工艺过程
❖复习：
❖L形加工
一 导入课题 提出任务
通过“复习正方形制作” 引人课题 “凹凸体工件”
（1分钟）
二 锉配技能的重要性
❖（2分钟）
（一）锉配定义：锉配即锉削配作,是用锉削的方法,使两个或多个互配零件达到规
定的配合精度的操作。
（二）钳工锉配技术在工业制造中的重要性
