电动机的点动与连续控制电路图解
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。
方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。

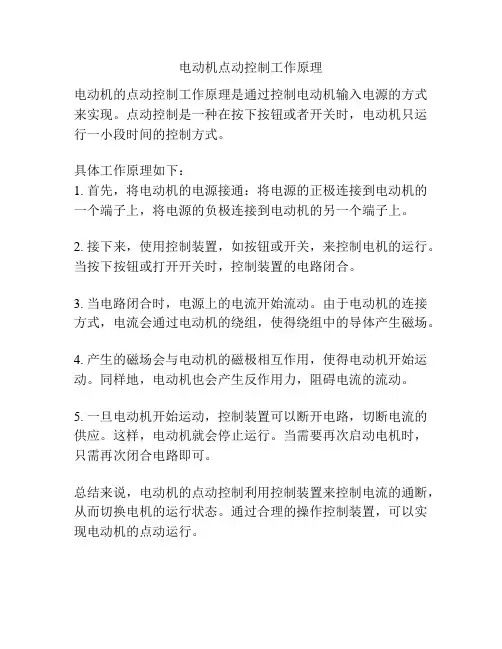

电动机点动控制工作原理
电动机的点动控制工作原理是通过控制电动机输入电源的方式来实现。
点动控制是一种在按下按钮或者开关时，电动机只运行一小段时间的控制方式。
具体工作原理如下：
1. 首先，将电动机的电源接通：将电源的正极连接到电动机的一个端子上，将电源的负极连接到电动机的另一个端子上。
2. 接下来，使用控制装置，如按钮或开关，来控制电机的运行。
当按下按钮或打开开关时，控制装置的电路闭合。
3. 当电路闭合时，电源上的电流开始流动。
由于电动机的连接方式，电流会通过电动机的绕组，使得绕组中的导体产生磁场。
4. 产生的磁场会与电动机的磁极相互作用，使得电动机开始运动。
同样地，电动机也会产生反作用力，阻碍电流的流动。
5. 一旦电动机开始运动，控制装置可以断开电路，切断电流的供应。
这样，电动机就会停止运行。
当需要再次启动电机时，只需再次闭合电路即可。
总结来说，电动机的点动控制利用控制装置来控制电流的通断，从而切换电机的运行状态。
通过合理的操作控制装置，可以实现电动机的点动运行。
电动机点动控制原理
电动机的点动控制原理是通过改变电动机的电源电压或电流来实现电动机的启动和停止。
通常情况下，电动机的启动需要较大的启动电流，而停止需要断开电源电压。
在点动控制中，可以使用接触器或电磁继电器作为控制元件。
通过切换接触器或电磁继电器的状态，可以改变电动机的电源电压或电流。
一种常见的点动控制电路是使用单按钮控制。
通过按下按钮，可以瞬时地将电源电压传递给电动机，使其启动。
当按钮释放后，电源电压会断开，电动机停止运行。
另一种常见的点动控制电路是使用双按钮控制。
这种电路需要同时按下两个按钮才能启动电动机，其中一个按钮用于启动，另一个按钮用于停止。
只有当两个按钮都按下时，电源电压才能传递给电动机，使其启动。
当任何一个按钮释放后，电源电压会断开，电动机停止运行。
此外，还可以使用定时器或计数器来实现电动机的点动控制。
通过设置定时器或计数器的时间或次数，可以控制电动机的运行时间或运行次数。
一旦达到设定的时间或次数，电动机会停止运行。
总之，电动机的点动控制通过改变电源电压或电流来实现电动机的启动和停止，可以使用接触器、电磁继电器、按钮、定时器或计数器等控制元件来实现。
点动自锁的控制原理
点动自锁是一种常用的电气控制原理，广泛应用于电气设备和系统中。
点动自锁的控制原理如下：
1. 控制电路中引入一个称为自锁接触器或自锁继电器的元件。
该元件有两个接点，一个是控制接点，通过外部控制信号控制开闭；另一个是自锁接点，通过自身的动作状态来控制开闭。
2. 在正常情况下，自锁接触器的控制接点是闭合的，自锁接点是断开的。
3. 当外部控制信号到达，控制接点闭合，使得自锁接触器的线圈通电，电动机等负载开始运行。
4. 同时，自锁线圈通电后，自锁接点也将闭合。
此时，即使释放外部控制信号，控制接点打开，自锁接触器仍能保持闭合状态，电动机继续运转。
5. 如果需要停止运行，可以通过一个额外的断开按钮，使得自锁接触器的线圈失去电源，自锁接点断开，电动机停止运行。

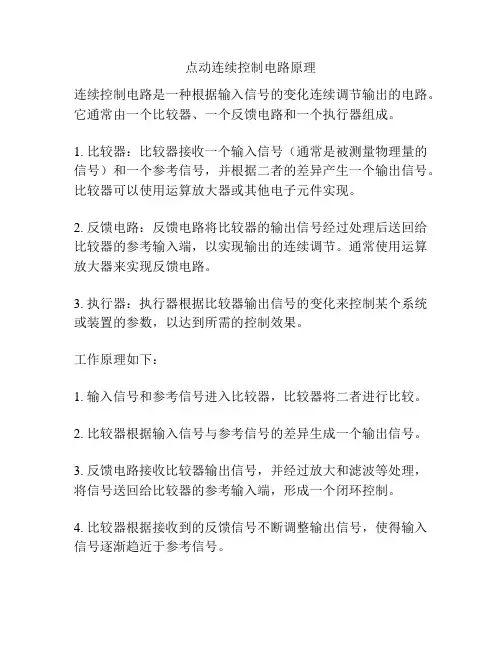

点动连续控制电路原理
连续控制电路是一种根据输入信号的变化连续调节输出的电路。
它通常由一个比较器、一个反馈电路和一个执行器组成。
1. 比较器：比较器接收一个输入信号（通常是被测量物理量的信号）和一个参考信号，并根据二者的差异产生一个输出信号。
比较器可以使用运算放大器或其他电子元件实现。
2. 反馈电路：反馈电路将比较器的输出信号经过处理后送回给比较器的参考输入端，以实现输出的连续调节。
通常使用运算放大器来实现反馈电路。
3. 执行器：执行器根据比较器输出信号的变化来控制某个系统或装置的参数，以达到所需的控制效果。
工作原理如下：
1. 输入信号和参考信号进入比较器，比较器将二者进行比较。
2. 比较器根据输入信号与参考信号的差异生成一个输出信号。
3. 反馈电路接收比较器输出信号，并经过放大和滤波等处理，将信号送回给比较器的参考输入端，形成一个闭环控制。
4. 比较器根据接收到的反馈信号不断调整输出信号，使得输入信号逐渐趋近于参考信号。
5. 执行器根据比较器输出信号的变化来控制系统或装置的参数，实现连续的调节功能。
通过不断重复上述过程，连续控制电路可以实现精准的连续调节，使得输出可以无限接近于所需的目标值。
这种控制电路常用于自动化系统、仪器仪表、机械运动控制等领域。
