电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如下。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
原理图在设计部门和生产现场都得到了广泛的应用。
除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。
第二章习题与思考题参考答案1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。
2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。
答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。
“一按（点）就动，一松（放）就停”的电路称为点动控制电路。
点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。
自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。
互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。
即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。
3.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。
笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。
绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。
4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。
正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
1、完整的电路通常都是由电源、传输导线、控制电器和负载四部分组成的。
[√]2、一个电路处在短路状态，则这个电路一定是出现了故障。
[ × ] 正确答案：不一定是出了故障，有的电路工作在短路状态。
3、从定义上讲，电位和电压相似，电位改变电压也跟着改变。
[ ×] 正确答案：电位是相对的，电压是绝对的。
4、某一金属导体，若长度增加一倍，截面积增加一倍，则导体电阻增加4倍。
[ × ]正确答案：长度增加一倍，截面积增加一倍，导体电阻不变。
5、阻值大的电阻一定较阻值小的电阻流过的电流小。
[ × ]正确答案：电阻流过的电流大小还与电压有关，如：大、小电阻串联时，流过的电流就相等。
6、线性电阻两端电压为10V，电阻值为100Ω，当电压升至20V时，电阻值将为200Ω。
[×]正确答案：当电压升至20V时，电阻值仍为100Ω。
7、导体的长度和截面积都增大一倍，其电阻值不变。
[√]8、导体的电阻率是指在温度为25℃时，长1m，截面积为1mm2的导体的电阻。
[×]正确答案：导体的电阻率是指在温度为20℃时，长1m，截面积为1mm2的导体的电阻。
9、导体的电阻与导体的温度有关，一般金属材料的电阻是随温度的升高而增加，但电解液导体的电阻是随温度升高而降低。
[√]10、线圈自感系数的大小，决定于线圈本身结构，而与周围介质的导磁系数无关。
[×]正确答案：线圈自感系数的大小，与周围介质的导磁系数有关。
11、线性电容的容量只与极板面积和极板间距离有关，与中间介质无关。
[×]正确答案：线性电容的容量不仅与极板面积和极板间距离有关，还与中间介质有关。
12、电容器能够储存电荷而产生电场，所以它是储能元件。
[√]13、多个电容串联，其等效电容量的倒数等于串联电容的电容量的倒数之和。
[√]14、电子运动的方向为电流的正方向。
[×]正确答案：电流的正方向规定为正电荷运动的方向。
06级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。
(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。
(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。
(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。
(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。
(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。
(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。
(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。
(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。
(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。
(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。
(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。
(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
1.设计一个工作台前进后退控制线路。
工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
（画出主、控制电路，并用文字简单说明）第一种方法第二种方法测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
①降压②升压③增大电流④减小阻抗4. 在电动机的连续运转控制中，其控制关键是①的应用。
①自锁触点②互锁触点③复合按钮④机械联锁5．以下哪些设备可以作为PLC的输入设备？①③①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。

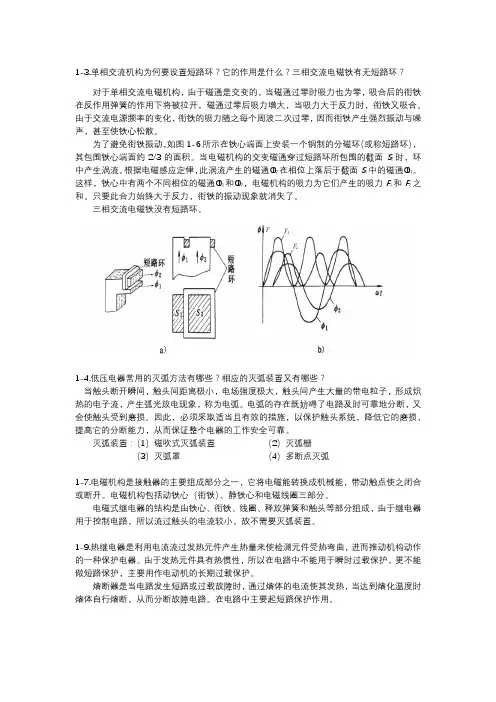

1-3.单相交流机构为何要设置短路环？它的作用是什么？三相交流电磁铁有无短路环？对于单相交流电磁机构，由于磁通是交变的，当磁通过零时吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开，磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。
由于交流电源频率的变化，衔铁的吸力随之每个周波二次过零，因而衔铁产生强烈振动与噪声，甚至使铁心松散。
为了避免衔铁振动，如图1-6所示在铁心端面上安装一个铜制的分磁环（或称短路环），其包围铁心端面约2/3的面积。
当电磁机构的交变磁通穿过短路环所包围的截面S2时，环中产生涡流。
根据电磁感应定律，此涡流产生的磁通Φ2在相位上落后于截面S1中的磁通Φ1。
这样，铁心中有两个不同相位的磁通Φ1和Φ2，电磁机构的吸力为它们产生的吸力F1和F2之和。
只要此合力始终大于反力，衔铁的振动现象就消失了。
三相交流电磁铁没有短路环。
1-4.低压电器常用的灭弧方法有哪些？相应的灭弧装置又有哪些？当触头断开瞬间，触头间距离极小，电场强度极大，触头间产生大量的带电粒子，形成炽热的电子流，产生弧光放电现象，称为电弧。
电弧的存在既妨碍了电路及时可靠地分断，又会使触头受到磨损。
因此，必须采取适当且有效的措施，以保护触头系统，降低它的磨损，提高它的分断能力，从而保证整个电器的工作安全可靠。
灭弧装置：（1）磁吹式灭弧装置（2）灭弧栅（3）灭弧罩（4）多断点灭弧1-7.电磁机构是接触器的主要组成部分之一，它将电磁能转换成机械能，带动触点使之闭合或断开。
电磁机构包括动铁心（衔铁）、静铁心和电磁线圈三部分。
电磁式继电器的结构是由铁心、衔铁、线圈、释放弹簧和触头等部分组成，由于继电器用于控制电路，所以流过触头的电流较小，故不需要灭弧装置。
1-9.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器。
由于发热元件具有热惯性，所以在电路中不能用于瞬时过载保护，更不能做短路保护，主要用作电动机的长期过载保护。
第十章电动机的继电-接触器控制习题参考答案1. 刀开关和组合开关有何相同之处，又有何区别？答：略2. 按钮与开关的作用有何差别？答：略3. 熔断器有何用途，如何选择？答：略4. 交流接触器铁芯上的短路环起什么作用？若此短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在交变电流过零时，维持动静铁芯之间具有一定的吸力，以清除动、静铁芯之间的振动。
若此短路环断裂或脱落，在工作中会出现振动噪声。
因为在交变电流过零时，动静铁芯之间失去吸力而断开，电流过零后，动静触点又产生吸力而吸合，如此反复就产生了振动。
5.简述热继电器的主要结构和动作原理。
答：略6.电动机的起动电流很大，起动时热继电器应不应该动作？为什么？答：不应该动作，因为电机启动时间短，热继还未动作前电动己恢复至运转电流了。

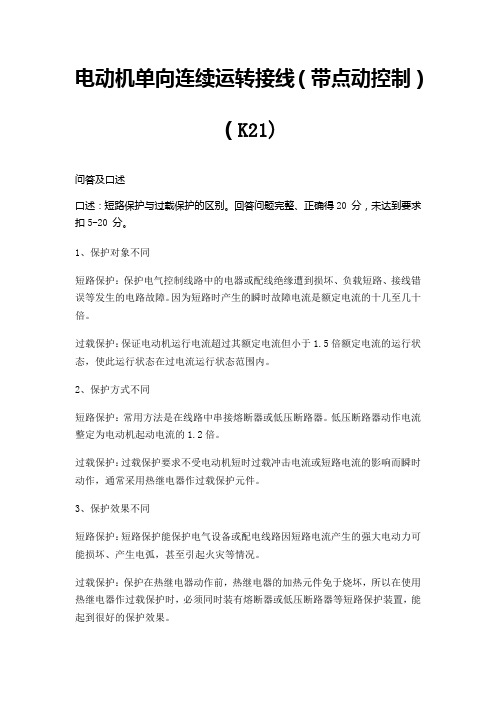

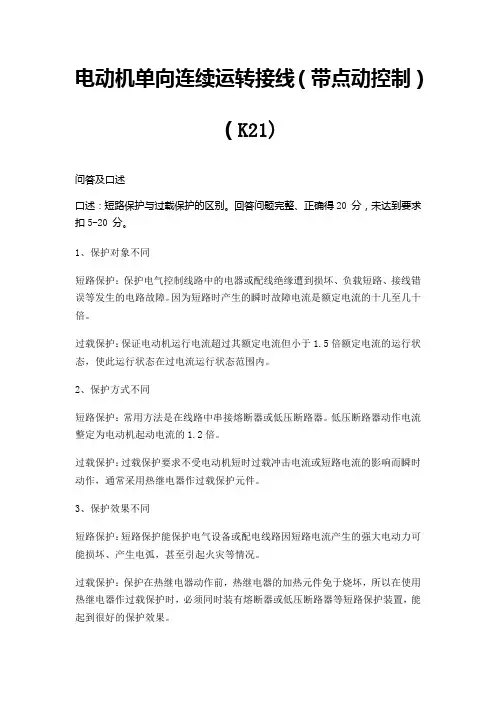

7.在电动机的控制线路中，熔断器和热继电器能否相互代替？为什么？答：不能相互代替。
因为二者的功能不同，热继电器电动机过载保护，熔断器线路过流或短路保护。
在电动机控制线路中，熔断器主要用以切断线路的短路故障，不能做过载保护。
因为电动机启动时启动电流较大，选用熔丝也大，当电动机过载时熔断器不会熔断，起不到过载保护作用。
因此在电动机主电路中还要装热继电器。
由于热惯性，热继电器不能作短路保护。
因为发生短路事故时，就要求电路立即断开，而热继电器是不能立即动作的。
在电动机主电路中熔断器起短路保护用，而热继电器起过载保护作用。
8.自动空气开关有何用途？当电路出现短路或过载时，它是如何动作的？答：自动空气开关是常用的一种低压保护电器，当电路发生短路、严重过载及电压过低等故障时能自动切断电路。
开关的自由脱扣机构是一套连轩装置，有过流脱扣器和欠压脱扣器等，它们都是电磁铁。
当主触点闭合后就被锁钩锁住。
过流脱扣器在正常运行时其衔铁是释放着的，一旦发生严重过载或短路故障时，与主电路串联的线圈流过大电流而产生较强的电磁吸力把衔铁往下吸而顶开锁钩，使主触点断开，起到了过流保护作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
1.设计一个工作台前进后退控制线路。
工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
第一种方法5①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。
主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相。
没有电气互锁，会引起电源短路——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点。
不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点7.8.10.11.12.13.14.15.16.17.18.19.20.用PLC控制一个工作台运行，其动作程序为：工作台由原位开始前进，到终端后自动停止；在终端停留2min后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。
习题与思考题1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。
2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。
答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。
“一按（点）就动，一松（放）就停”的电路称为点动控制电路。
点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。
自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。
互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。
即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。
1.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。
笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。
绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。
4.电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。
正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
形成性考核实训作业学号姓名课程代码110053课程名称维修电工实训第 2 次任务共 4 次任务任务内容：【实训一：《点动控制线路调试》课程实验报告】（共计20分）姓名学号实验项目名称实验时间年月日实验小组成员实验地点实验目的掌握点动控制线路控制原理和运动形式，熟悉元件的位置，掌握安装、调试检修方法，排除故障的步骤，检修注意事项。
