电动机点动控制电路讲解

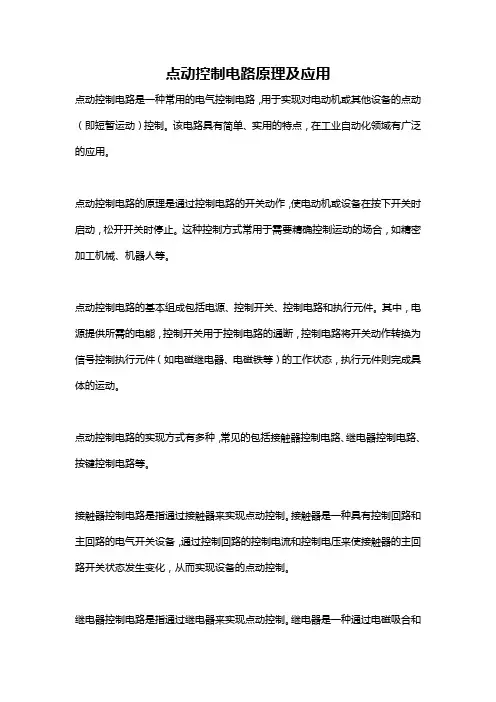

点动控制电路原理及应用点动控制电路是一种常用的电气控制电路，用于实现对电动机或其他设备的点动（即短暂运动）控制。

该电路具有简单、实用的特点，在工业自动化领域有广泛的应用。

点动控制电路的原理是通过控制电路的开关动作，使电动机或设备在按下开关时启动，松开开关时停止。

这种控制方式常用于需要精确控制运动的场合，如精密加工机械、机器人等。

点动控制电路的基本组成包括电源、控制开关、控制电路和执行元件。

其中，电源提供所需的电能，控制开关用于控制电路的通断，控制电路将开关动作转换为信号控制执行元件（如电磁继电器、电磁铁等）的工作状态，执行元件则完成具体的运动。

点动控制电路的实现方式有多种，常见的包括接触器控制电路、继电器控制电路、按键控制电路等。

接触器控制电路是指通过接触器来实现点动控制。

接触器是一种具有控制回路和主回路的电气开关设备，通过控制回路的控制电流和控制电压来使接触器的主回路开关状态发生变化，从而实现设备的点动控制。

继电器控制电路是指通过继电器来实现点动控制。

继电器是一种通过电磁吸合和释放来控制外部电路的电气开关设备，通过输入电流或电压来使继电器的线圈产生电磁力，从而使其触点状态发生变化，实现设备的点动控制。

按键控制电路是一种简单的点动控制电路，通过按下按钮来直接控制电动机或设备的启停。

按下按钮时，按钮通过闭合回路使电动机工作；松开按钮时，按钮的闭合回路断开，电动机停止工作。

在实际应用中，点动控制电路常用于需要频繁启停设备的场合，如起重机械、输送带、机床等。

例如，在起重机械的控制中，通过点动控制电路可以精确控制起重机的升降、移动等运动，提高操作的安全性和准确性。

此外，点动控制电路还常用于机器人的控制，通过按下按钮或切换开关来实现机器人的特定动作，如抓取、放置、移动等。

点动控制电路的优点是简单、实用，易于实现和维护。

同时，点动控制电路还具有反馈信号、过载保护、远程控制等功能的扩展性，可以根据实际需求进行灵活的设计和改进。

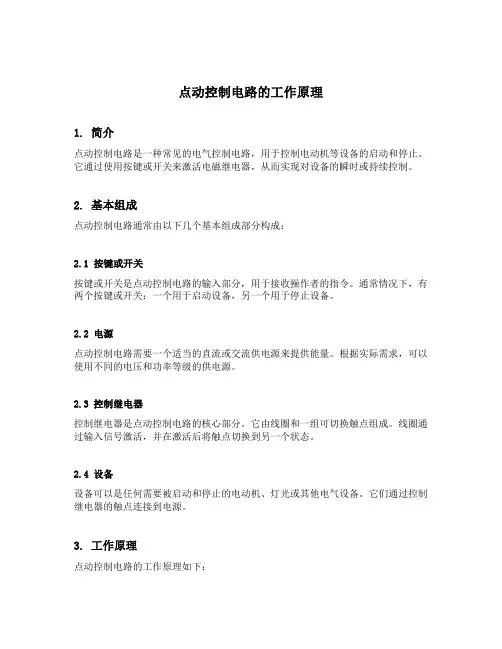

点动控制电路的工作原理1. 简介点动控制电路是一种常见的电气控制电路，用于控制电动机等设备的启动和停止。

它通过使用按键或开关来激活电磁继电器，从而实现对设备的瞬时或持续控制。

2. 基本组成点动控制电路通常由以下几个基本组成部分构成：2.1 按键或开关按键或开关是点动控制电路的输入部分，用于接收操作者的指令。

通常情况下，有两个按键或开关：一个用于启动设备，另一个用于停止设备。

2.2 电源点动控制电路需要一个适当的直流或交流供电源来提供能量。

根据实际需求，可以使用不同的电压和功率等级的供电源。

2.3 控制继电器控制继电器是点动控制电路的核心部分。

它由线圈和一组可切换触点组成。

线圈通过输入信号激活，并在激活后将触点切换到另一个状态。

2.4 设备设备可以是任何需要被启动和停止的电动机、灯光或其他电气设备。

它们通过控制继电器的触点连接到电源。

3. 工作原理点动控制电路的工作原理如下：3.1 初始状态在初始状态下，电源供应给控制继电器的线圈，但按键或开关处于断开状态。

因此，控制继电器的触点处于其默认状态（通常是断开）。

3.2 启动设备当按下启动按钮时，按键或开关闭合，导致电流通过控制继电器的线圈。

这个电流产生一个磁场，激活线圈并吸引触点。

一旦触点闭合，设备就会开始运行。

3.3 停止设备当按下停止按钮时，按键或开关闭合，并切断通过控制继电器线圈的电流。

没有激活线圈的磁场存在，触点会返回到默认状态（通常是断开），从而切断设备的供电。

3.4 防抖处理为了防止按钮在按下和释放过程中出现抖动（即多次打开和关闭），可以在输入信号上添加一个简单的防抖处理部分。

这通常是通过使用RC滤波器、反馈电路或软件延迟来实现的。

4. 电路示意图下面是一个简单的点动控制电路示意图：+-------------+| |+----| Start Button|-----+| | | |Power +-------------+ |Source ||+----| Stop Button |-----+| | | |Motor +-------------+ || | |+---Coil------+-----+Relay5. 应用场景点动控制电路广泛应用于以下几个领域：5.1 工业自动化在工业自动化中，点动控制电路常用于启动和停止机械设备，如电机、泵、风扇等。

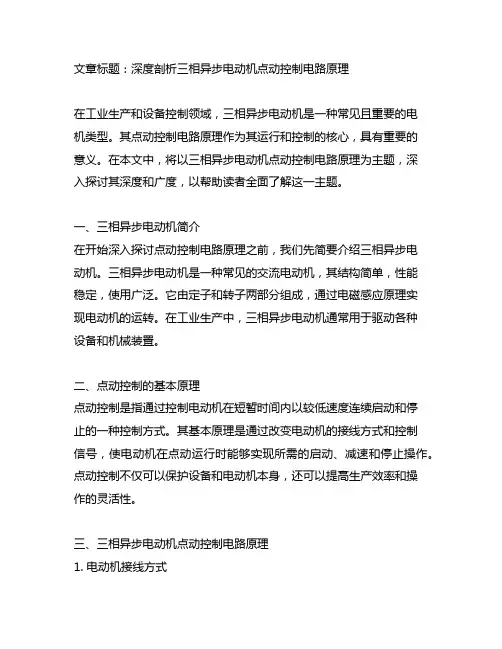

文章标题：深度剖析三相异步电动机点动控制电路原理在工业生产和设备控制领域，三相异步电动机是一种常见且重要的电机类型。

其点动控制电路原理作为其运行和控制的核心，具有重要的意义。

在本文中，将以三相异步电动机点动控制电路原理为主题，深入探讨其深度和广度，以帮助读者全面了解这一主题。

一、三相异步电动机简介在开始深入探讨点动控制电路原理之前，我们先简要介绍三相异步电动机。

三相异步电动机是一种常见的交流电动机，其结构简单，性能稳定，使用广泛。

它由定子和转子两部分组成，通过电磁感应原理实现电动机的运转。

在工业生产中，三相异步电动机通常用于驱动各种设备和机械装置。

二、点动控制的基本原理点动控制是指通过控制电动机在短暂时间内以较低速度连续启动和停止的一种控制方式。

其基本原理是通过改变电动机的接线方式和控制信号，使电动机在点动运行时能够实现所需的启动、减速和停止操作。

点动控制不仅可以保护设备和电动机本身，还可以提高生产效率和操作的灵活性。

三、三相异步电动机点动控制电路原理1. 电动机接线方式三相异步电动机的点动控制需要在电动机的接线方式上进行调整。

常见的接线方式包括星形接线和三角形接线，通过改变接线方式，可以实现电动机启动和运行时的不同转速。

2. 控制信号的输出点动控制电路通常通过控制信号的输出来实现电动机的启动、减速和停止。

控制信号通常来源于控制面板和外部的控制装置，通过控制器将信号传输到电动机的绕组中，实现电动机的控制。

4. 保护装置的应用在点动控制电路中，通常还会配备一些保护装置，用于监测电动机的运行状态和工作参数，保护电动机免受过载、短路和异常运行等不良影响。

五、个人观点和理解三相异步电动机点动控制电路原理作为电动机控制的重要组成部分，其稳定性和可靠性对整个生产系统的安全与效率有重要的影响。

在实际应用中，我们需要充分理解其原理和工作方式，结合具体的应用场景，合理设计和配置点动控制电路，以确保设备和电动机的稳定运行。

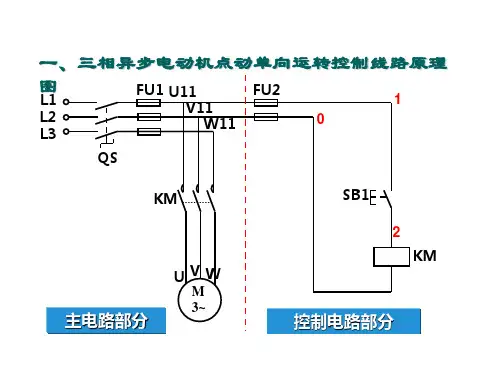

电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。

停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。

这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。

点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。

从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。

因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。

点动正转控制线路原理图，如下。

它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。

用它来表达控制线路的工作原理，故称为原理图。

原理图在设计部门和生产现场都得到了广泛的应用。

除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。

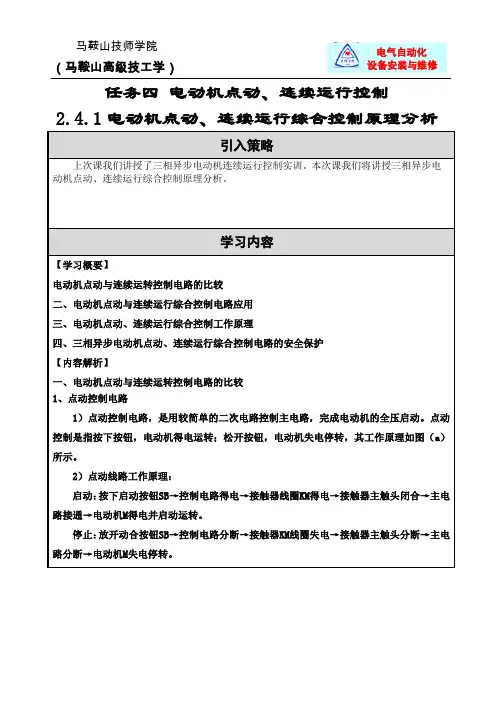

任务四电动机点动、连续运行控制2.4.1电动机点动、连续运行综合控制原理分析引入策略上次课我们讲授了三相异步电动机连续运行控制实训。

本次课我们将讲授三相异步电动机点动、连续运行综合控制原理分析。

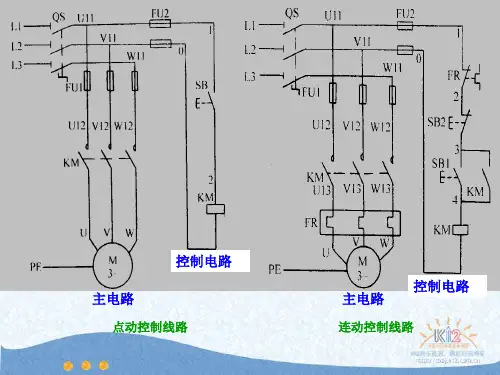

学习内容【学习概要】电动机点动与连续运转控制电路的比较二、电动机点动与连续运行综合控制电路应用三、电动机点动、连续运行综合控制工作原理四、三相异步电动机点动、连续运行综合控制电路的安全保护【内容解析】一、电动机点动与连续运转控制电路的比较1、点动控制电路1）点动控制电路，是用较简单的二次电路控制主电路，完成电动机的全压启动。

点动控制是指按下按钮，电动机得电运转；松开按钮，电动机失电停转，其工作原理如图（a）所示。

2）点动线路工作原理：启动：按下启动按钮SB→控制电路得电→接触器线圈KM得电→接触器主触头闭合→主电路接通→电动机M得电并启动运转。

停止：放开动合按钮SB→控制电路分断→接触器KM线圈失电→接触器主触头分断→主电路分断→电动机M失电停转。

L1L2L3QFFUSBKM KMPEM3～U V WU11V11W11012 U12V12W12（a）三相异步电动机点动控制电路2、具有自锁功能的单向连续运转的控制电路：1）、连续运转的方法：对需要较长时间运行的电动机，用点动控制是不方便的。

因为一旦放开按钮SB，电动机立即停转。

解决的办法就是，在点动电路中的启动按钮SB的两端并联一对交流接触器自身的动合辅助触点，再在控制电路中串接一停止按钮SB1，其工作原理如图（b）所示其他与点动电路一样。

2）、自锁连续运转线路工作原理：启动：按下启动按钮SB2接触器KM线圈得电KM主触头闭合电动机M启动并连续运转KM常开辅助触头闭合自锁停止：按下停止按钮SB1 接触器KM线圈失电KM主触头分断电动机M失电停转KM自锁触头分断L1L2L3QFKMPEM3～UV WU11V11W11U12V12W12FUSB2KM13SB1KM 2（b ）三相异步电动机连续运行正转控制线路原理图二、电动机点动与连续运行综合控制电路应用机床设备在正常工作时一般需要电动机处在连续运转状态，但在试车或调整刀具与工件的相对位置时，又需要电动机能点动控制，实现这种工艺要求的线路是连续与点动综合控制线路。

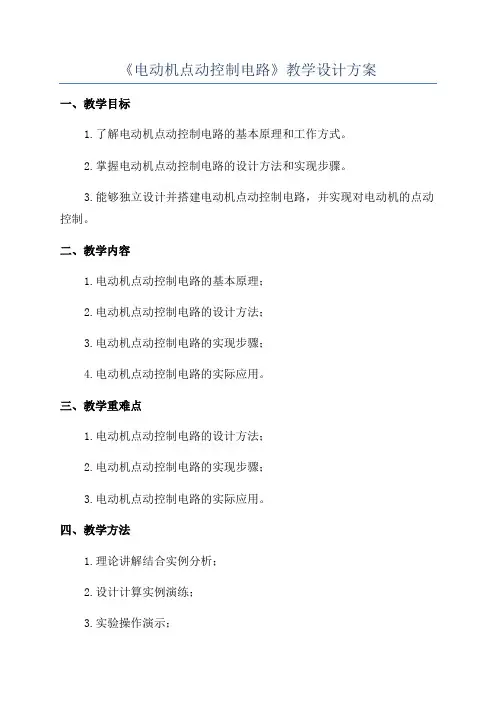

《电动机点动控制电路》教学设计方案一、教学目标1.了解电动机点动控制电路的基本原理和工作方式。

2.掌握电动机点动控制电路的设计方法和实现步骤。

3.能够独立设计并搭建电动机点动控制电路，并实现对电动机的点动控制。

二、教学内容1.电动机点动控制电路的基本原理；2.电动机点动控制电路的设计方法；3.电动机点动控制电路的实现步骤；4.电动机点动控制电路的实际应用。

三、教学重难点1.电动机点动控制电路的设计方法；2.电动机点动控制电路的实现步骤；3.电动机点动控制电路的实际应用。

四、教学方法1.理论讲解结合实例分析；2.设计计算实例演练；3.实验操作演示；4.疑问答疑交流。

五、教学过程1.导入环节：通过介绍电动机点动控制电路的应用背景，引起学生的兴趣和好奇心。

2.理论讲解：讲解电动机点动控制电路的基本原理和设计方法，重点说明设计时需要考虑的因素。

3.设计计算：指导学生根据所学理论知识，设计并计算一个电动机点动控制电路的具体参数。

4.实验操作：学生根据设计的电动机点动控制电路参数，动手搭建电路实验现场，进行点动控制实验。

5.实例分析：分析实验结果，讨论点动控制电路的实际应用和可能的改进方向。

6.总结回顾：总结本节课所学内容，强化学生对电动机点动控制电路的理解和掌握程度。

六、教学评价1.设计考核：要求学生独立完成一个电动机点动控制电路的设计计算，并提交设计报告。

2.实验表现：评价学生在实验操作中的表现和实验结果的准确性。

3.课堂表现：考察学生在课堂上对电动机点动控制电路知识的理解和掌握程度。

七、教学资源1.实验室设备：需要提供适合的实验仪器和设备。

2.电路设计软件：可以借助电路设计仿真软件进行实验设计和计算。

3.课件资料：提供相关的课件资料和参考书目供学生学习参考。

八、教学建议1.鼓励学生积极参与实验操作，增强他们的动手能力和实践能力。

2.加强实例分析，让学生通过实际案例了解电动机点动控制电路的实际应用。

3.提供案例分析和综合设计课题，培养学生的综合能力和创新意识。

4个电机控制电路图，搞定所有电机控制设计！点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

原理图点动实物接线工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

自锁控制原理图自锁实物接线图工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

长动与点动切换电路主要由两部分组成：长动控制电路和点动控制电路。

长动控制电路的工作原理是：当按下按钮SB2时，KM 线圈得电，KM常开触点闭合，主电路接通，电动机M连续运转。

此时，即使松开按钮SB2，KM常开触点仍保持闭合状态，电动机M继续运转。

如果要停止电动机M的运转，可以按下按钮SB1，KM线圈失电，KM常开触点断开，主电路断开，电动机M停转。

点动控制电路的工作原理是：当按下按钮SB3时，KM 线圈得电，KM常开触点闭合，主电路接通，电动机M开始运转。

此时，如果松开按钮SB3，KM常开触点立即断开，主电路断开，电动机M停转。

需要再次启动电动机M时，需要重新按下按钮SB3。

在长动与点动切换电路中，可以通过改变按钮SB2和SB3的连接方式来实现长动与点动的切换。

例如，可以将按钮SB2的动合（常开）触头与KM的动断（常闭）触头并联，然后将按钮SB3的动合（常开）触头与KM的动合（常开）触头并联。

这样，当按下按钮SB2时，KM线圈得电，KM常开触点闭合，主电路接通，电动机M连续运转。

此时，如果按下按钮SB3，KM线圈再次得电，KM常开触点再次闭合，主电路继续接通，电动机M继续运转。

如果需要停止电动机M 的运转，可以同时按下按钮SB1和SB3，或者只按下按钮SB1。

以上信息仅供参考，可以查阅专业的电工书籍或者咨询专业的电工师傅获取更全面更准确的信息。
