实验一三相异步电动机点动与连续运行控制一、实验目的1、熟悉常用低压电器元件（接触器、热继电器和按钮等）的功能及使用方法。

2、掌握自锁作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

4、培养学生分析实际问题和解决实际问题的能力。

二、实验仪器设备三相异步电动机、接触器、热继电器、一组按钮。

电源、导线若干、万用表等。

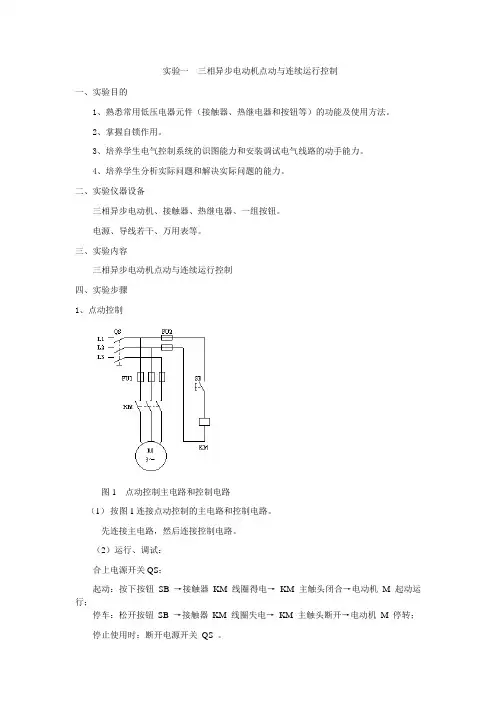

三、实验内容三相异步电动机点动与连续运行控制四、实验步骤1、点动控制图1 点动控制主电路和控制电路（1）按图1连接点动控制的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行；停车：松开按钮SB →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；停止使用时：断开电源开关QS 。

2 、连续运行控制线路图2 连续运行主电路和控制电路（1）按图2连接连续运行控制电路的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB2 →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行，接触器KM 的辅助常开触头闭合-自锁，使接触器KM线圈保持得电→电动机M 连续运行；停车：按下按钮SB1 →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；保护环节：短路保护、过载保护、失压和欠压保护当电气控制系统中出现短路、过载或失压和欠压等故障现象，保护环节的电器动作，电动机M 停转。

停止使用时：断开电源开关QS 。

五、实验分析1．分析点动控制、连续运行控制电路的特点，比较二者区别。

2．分析电路中常见的故障现象，采取哪些保护措施？3．在实验过程中出现的异常现象，及解决措施。

实验二 三相异步电动机正反转控制一、实验目的1、熟悉常用低压电器元件（按钮、接触器及热继电器）的功能及使用方法。

2、掌握自锁、互锁的作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

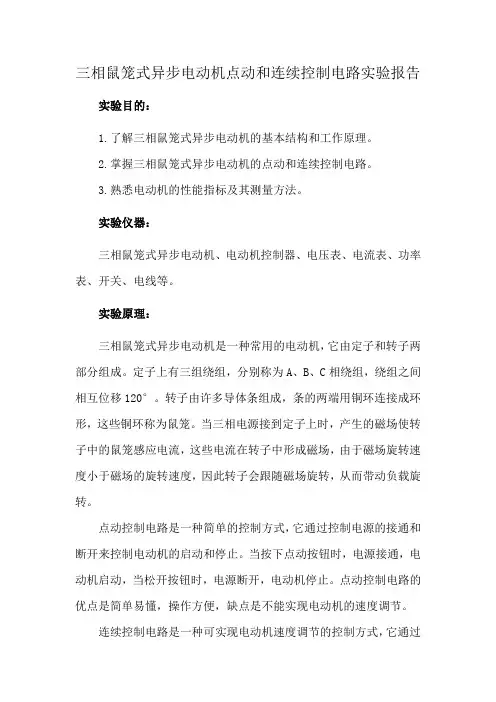

三相鼠笼式异步电动机点动和连续控制电路实验报告实验目的：1.了解三相鼠笼式异步电动机的基本结构和工作原理。

2.掌握三相鼠笼式异步电动机的点动和连续控制电路。

3.熟悉电动机的性能指标及其测量方法。

实验仪器：三相鼠笼式异步电动机、电动机控制器、电压表、电流表、功率表、开关、电线等。

实验原理：三相鼠笼式异步电动机是一种常用的电动机，它由定子和转子两部分组成。

定子上有三组绕组，分别称为A、B、C相绕组，绕组之间相互位移120°。

转子由许多导体条组成，条的两端用铜环连接成环形，这些铜环称为鼠笼。

当三相电源接到定子上时，产生的磁场使转子中的鼠笼感应电流，这些电流在转子中形成磁场，由于磁场旋转速度小于磁场的旋转速度，因此转子会跟随磁场旋转，从而带动负载旋转。

点动控制电路是一种简单的控制方式，它通过控制电源的接通和断开来控制电动机的启动和停止。

当按下点动按钮时，电源接通，电动机启动，当松开按钮时，电源断开，电动机停止。

点动控制电路的优点是简单易懂，操作方便，缺点是不能实现电动机的速度调节。

连续控制电路是一种可实现电动机速度调节的控制方式，它通过控制电动机输入电压的大小来调节电动机的转速。

当电动机需要加速时，控制电路会逐渐增加电动机的输入电压，使电动机转速逐渐加快；当电动机需要减速时，控制电路会逐渐减小电动机的输入电压，使电动机转速逐渐减慢。

实验步骤：1.按照图示连接电路，将电动机控制器的“0”和“1”端子分别接到电源正负极，将电动机的三个相线接到控制器的三个相线端子上。

2.将电动机的输入电源接通，检查电动机是否正常运转。

3.按下点动按钮，观察电动机的启动和停止。

4.按下连续控制按钮，调节电动机的转速。

5.测量电动机的电压、电流、功率等参数，并计算出电动机的效率、功率因数等性能指标。

实验结果：通过实验，我们了解了三相鼠笼式异步电动机的基本结构和工作原理，掌握了点动和连续控制电路的控制方式，熟悉了电动机的性能指标及其测量方法。

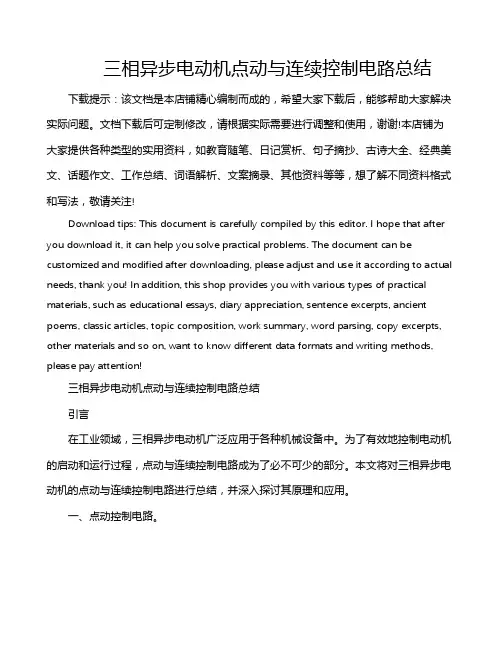

三相异步电动机点动与连续控制电路总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
