电动机的点动与连续控制电路图解
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。
方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。

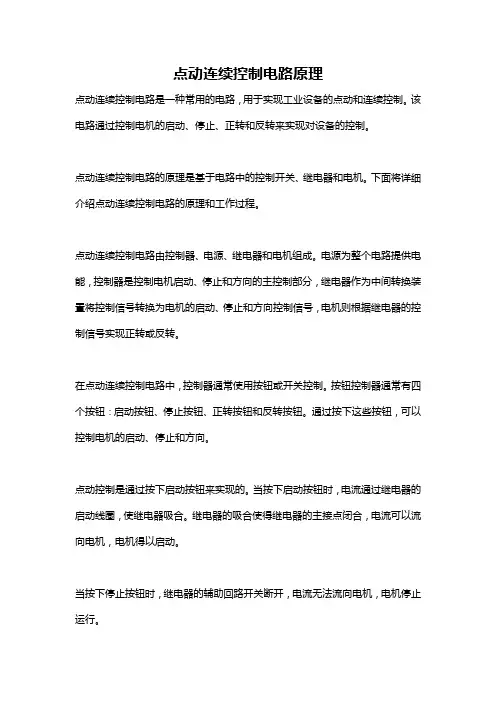

点动连续控制电路原理点动连续控制电路是一种常用的电路，用于实现工业设备的点动和连续控制。
该电路通过控制电机的启动、停止、正转和反转来实现对设备的控制。
点动连续控制电路的原理是基于电路中的控制开关、继电器和电机。
下面将详细介绍点动连续控制电路的原理和工作过程。
点动连续控制电路由控制器、电源、继电器和电机组成。
电源为整个电路提供电能，控制器是控制电机启动、停止和方向的主控制部分，继电器作为中间转换装置将控制信号转换为电机的启动、停止和方向控制信号，电机则根据继电器的控制信号实现正转或反转。
在点动连续控制电路中，控制器通常使用按钮或开关控制。
按钮控制器通常有四个按钮：启动按钮、停止按钮、正转按钮和反转按钮。
通过按下这些按钮，可以控制电机的启动、停止和方向。
点动控制是通过按下启动按钮来实现的。
当按下启动按钮时，电流通过继电器的启动线圈，使继电器吸合。
继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以启动。
当按下停止按钮时，继电器的辅助回路开关断开，电流无法流向电机，电机停止运行。
连续控制是通过按下正转按钮或反转按钮来实现的。
当按下正转按钮时，电流通过继电器的正转线圈，使正转继电器吸合。
继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以正转。
同样的，当按下反转按钮时，电流通过继电器的反转线圈，使反转继电器吸合。
继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以反转。
在点动连续控制电路中，继电器可以起到自锁作用。
例如，当按下启动按钮后，继电器的主接点闭合，电流可以流向电机，电机启动。
同时，继电器的辅助回路闭合，继电器维持吸合状态。
在这种情况下，即使松开启动按钮，电机仍然保持运行状态，直到按下停止按钮。
总结起来，点动连续控制电路的原理是通过控制开关、继电器和电机来实现对设备的点动和连续控制。
通过按下按钮和开关来控制电机的启动、停止和方向，继电器起到了转换和维持电动机状态的作用。
点动控制线中的工作原理
点动控制线指的是一种用于控制电动机或其他电气设备的切换开关装置。
它通常由一个按钮或开关组成，并且可以通过单次按下按钮来打开或关闭电路。
点动控制线的工作原理如下：
1. 当按钮处于非按下状态时，控制线上没有电流流过。
2. 当按钮被按下时，控制线上的电流开始流动。
3. 通过控制线传递的电流会触发开关装置，使其切换电路状态。
4. 一旦按钮被释放，控制线上的电流停止流动，开关装置返回初始状态。
在点动控制线中，开关装置通常是由一个电磁继电器或一个固态继电器组成。
通过按钮的按下，电流从电源通过控制线流向继电器的线圈，从而激活继电器。
激活后，继电器会改变其内部开关的状态，从而打开或关闭电路。
点动控制线的工作原理使其成为控制电动机或其他设备的常见选择。
例如，当需要短时间内连续启动或停止电机时，可以使用点动控制线来控制电路的切换，而无需保持按钮处于按下状态。
这种控制方式在工业和家庭应用中广泛使用。
点动控制电路工作原理
点动控制电路是一种常用的电路模块，用于实现对电机或其他电器设备的点动控制。
其工作原理基于电路中的开关进行控制，通过按下开关使电器设备运行，松开开关则使设备停止运行。
点动控制电路主要由两个部分组成：电源部分和开关部分。
在电源部分，通常使用直流电源供电。
直流电源的正极连接到设备的正极，负极连接到设备的负极，以提供所需的电源。
此外，电源部分通常还包括一个适当尺寸的继电器，用于控制电路的打开和关闭。
开关部分由一个或多个开关组成。
开关可以是按钮开关、摇杆开关等。
开关通常有两个状态，即开和关。
当按下一个开关时，触发电路被激活，并通过继电器将电源连接到设备，从而使设备开始运行。
当松开开关时，触发电路被断开，电源与设备之间的连接被切断，设备停止运行。
通过使用多个开关，可以实现不同的点动控制方式。
例如，如果有两个开关，一个用于启动设备，另一个用于停止设备，那么只有同时按下这两个开关，设备才会继续运行。
这种方式可以提高设备的安全性，避免误操作。
总之，点动控制电路利用电源和开关的组合实现对电器设备的点动控制。
通过按下开关使电器设备运行，松开开关则使设备停止运行。
这种控制方式简单可靠，广泛应用于各个领域。

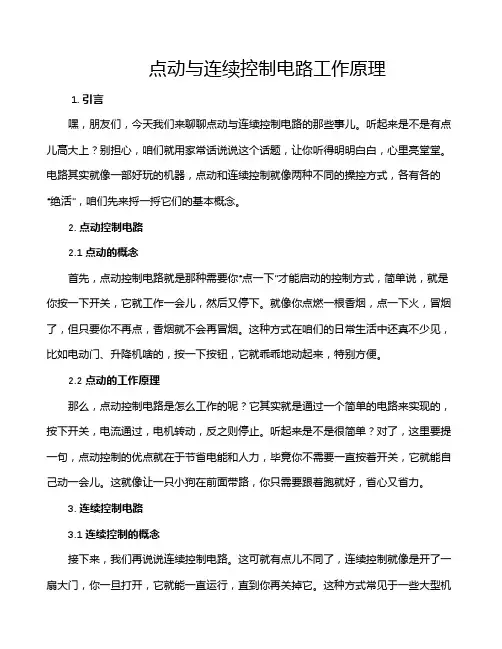

点动与连续控制电路工作原理1. 引言嘿，朋友们，今天我们来聊聊点动与连续控制电路的那些事儿。
听起来是不是有点儿高大上？别担心，咱们就用家常话说说这个话题，让你听得明明白白，心里亮堂堂。
电路其实就像一部好玩的机器，点动和连续控制就像两种不同的操控方式，各有各的“绝活”，咱们先来捋一捋它们的基本概念。
2. 点动控制电路2.1 点动的概念首先，点动控制电路就是那种需要你“点一下”才能启动的控制方式，简单说，就是你按一下开关，它就工作一会儿，然后又停下。
就像你点燃一根香烟，点一下火，冒烟了，但只要你不再点，香烟就不会再冒烟。
这种方式在咱们的日常生活中还真不少见，比如电动门、升降机啥的，按一下按钮，它就乖乖地动起来，特别方便。
2.2 点动的工作原理那么，点动控制电路是怎么工作的呢？它其实就是通过一个简单的电路来实现的，按下开关，电流通过，电机转动，反之则停止。
听起来是不是很简单？对了，这里要提一句，点动控制的优点就在于节省电能和人力，毕竟你不需要一直按着开关，它就能自己动一会儿。
这就像让一只小狗在前面带路，你只需要跟着跑就好，省心又省力。
3. 连续控制电路3.1 连续控制的概念接下来，我们再说说连续控制电路。
这可就有点儿不同了，连续控制就像是开了一扇大门，你一旦打开，它就能一直运行，直到你再关掉它。
这种方式常见于一些大型机械设备，比如传送带，或者是工业生产线上的设备。
你只要一启动，它就像一辆火车，一路狂奔，不会停下来。
3.2 连续控制的工作原理关于连续控制电路的原理嘛，其实也没啥复杂的。
简单来说，它就是通过一个电路连接来持续供电。
电流不断流动，机器就会不停地工作。
就像水龙头一旦打开，水就源源不断地流出来，除非你把龙头关上。
这样的控制方式能提高生产效率，特别适合那些需要长时间运行的场合。
想象一下，如果在工厂里，每隔一会儿就要按一下开关，那得多麻烦呀，简直是让人抓狂！4. 点动与连续的比较4.1 优缺点分析好啦，咱们聊了这么多，不妨来个小比较。
点动连续控制电路原理
连续控制电路是一种根据输入信号的变化连续调节输出的电路。
它通常由一个比较器、一个反馈电路和一个执行器组成。
1. 比较器：比较器接收一个输入信号（通常是被测量物理量的信号）和一个参考信号，并根据二者的差异产生一个输出信号。
比较器可以使用运算放大器或其他电子元件实现。
2. 反馈电路：反馈电路将比较器的输出信号经过处理后送回给比较器的参考输入端，以实现输出的连续调节。
通常使用运算放大器来实现反馈电路。
3. 执行器：执行器根据比较器输出信号的变化来控制某个系统或装置的参数，以达到所需的控制效果。
工作原理如下：
1. 输入信号和参考信号进入比较器，比较器将二者进行比较。
2. 比较器根据输入信号与参考信号的差异生成一个输出信号。
3. 反馈电路接收比较器输出信号，并经过放大和滤波等处理，将信号送回给比较器的参考输入端，形成一个闭环控制。
4. 比较器根据接收到的反馈信号不断调整输出信号，使得输入信号逐渐趋近于参考信号。
5. 执行器根据比较器输出信号的变化来控制系统或装置的参数，实现连续的调节功能。
通过不断重复上述过程，连续控制电路可以实现精准的连续调节，使得输出可以无限接近于所需的目标值。
这种控制电路常用于自动化系统、仪器仪表、机械运动控制等领域。
