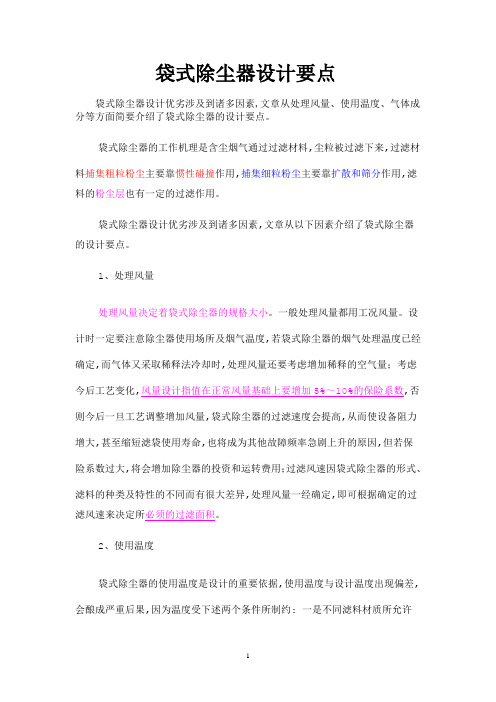

袋式除尘器设计要点袋式除尘器设计优劣涉及到诸多因素,文章从处理风量、使用温度、气体成分等方面简要介绍了袋式除尘器的设计要点。

袋式除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用,滤料的粉尘层也有一定的过滤作用。

袋式除尘器设计优劣涉及到诸多因素,文章从以下因素介绍了袋式除尘器的设计要点。

1、处理风量处理风量决定着袋式除尘器的规格大小。

一般处理风量都用工况风量。

设计时一定要注意除尘器使用场所及烟气温度,若袋式除尘器的烟气处理温度已经确定,而气体又采取稀释法冷却时,处理风量还要考虑增加稀释的空气量；考虑今后工艺变化,风量设计指值在正常风量基础上要增加5%～10%的保险系数,否则今后一旦工艺调整增加风量,袋式除尘器的过滤速度会提高,从而使设备阻力增大,甚至缩短滤袋使用寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过大,将会增加除尘器的投资和运转费用；过滤风速因袋式除尘器的形式、滤料的种类及特性的不同而有很大差异,处理风量一经确定,即可根据确定的过滤风速来决定所必须的过滤面积。

2、使用温度袋式除尘器的使用温度是设计的重要依据,使用温度与设计温度出现偏差,会酿成严重后果,因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制；二是为防止结露,气体温度必须保持在露点20℃以上。

对高温气体,必须将其冷却至滤料能承受的温度以下,冷却方式有多种,较为典型的有自然风管冷却、强制风冷、水冷等,具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型。

3、气体成分除特殊情况外,袋式除尘器所处理的气体,多半是环境空气或炉窑烟气,通常情况下袋式除尘器的设计按处理空气来计算,只有在密度、黏度、质量热容等参数关系到风机动力性能和管道阻力的计算及冷却装置的设计时,才考虑气体的成分。

在许多工况的烟气中多含有水分,随着烟气中水分的增加,袋式除尘器的设备阻力和风机能耗也随之变化。

选择布袋除尘器考虑的因素和选用分析步骤及计算方法1. 选用布袋除尘器时必须考虑的因素1.1处理风量1.2运行温度1.3粉尘理化性质1.4烟气理化性质1.5入口含尘浓度1.6工作制度1.7工作压力1.8工作环境(产尘设备、工艺、生产制度、周围条件)2. 选用步骤1）.确定处理风量，此处系指工况风量。

如果给定的是标况风量则应换算。

2）.确定排尘浓度首先应符合国家标准，有些城市、地区和企业要求更低的浓度，许多情况下对排尘浓度有更加严格的要求。

毒性粉尘；透平机进气净化；垃圾焚烧尾气；大型高炉的煤气净化。

3）.确定运行温度上限应低于所选滤料允许的长期使用温度，下限应高于露点温度15～20℃。

当烟气中含有酸性气体时，露点温度较高。

4）.选择清灰方式根据：粉尘清灰的难易程度;烟气含尘浓度的大小.对于粉尘粘而细的炉窑烟气,或含尘浓度高的烟气,，宜采用清灰能力强的清灰方式反之可选择清灰能力较弱的清灰方式原则上宜优先选用强力清灰方式。

5）.选择滤料应充分考虑：a.含尘气体的理化性质b.粉尘的理化性质c.除尘器的清灰方式。

6）.确定过滤风速需要考虑多种因素可以参照有关手册，并结合实际经验确定.。

7）.计算过滤面积按下式计算A=Q/60V m2式中，A―布袋除尘器的过滤面积，m2；Q―除尘器的处理风量，m3/h；V―除尘器的过滤风速，m/min。

8）.估算或确定除尘器的设备阻力设备阻力（ΔP）主要由三部分组成：ΔP = ΔPc+ΔP0 +ΔPd Pa式中，ΔPc—除尘器结构(进风、出风等)阻力，Pa；ΔP0—清洁滤料的阻力，Pa；ΔPd—滤料上粉尘层的阻力，Pa。

9）.确定清灰制度对于脉冲布袋除尘器主要确定:a.喷吹周期b.脉冲间隔c.在线或离线对于分室反吹布袋除尘器主要确定：二状态或三状态以及各状态的持续时间和次数10）.确定所需的除尘器型号、规格依据上述结果查找样本或者设计非标设备11）.确定清灰动力a.对于脉冲布袋除尘器还应计算(或查询)清灰气源的用量。

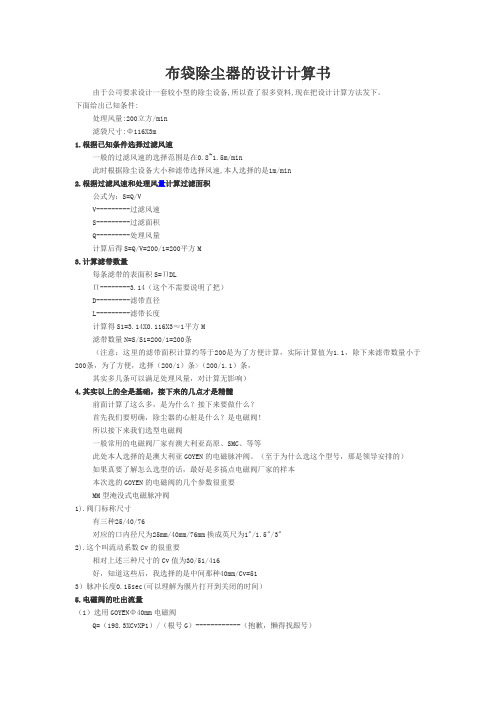

布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下。

下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方M3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14（这个不需要说明了把）D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方M滤带数量N=S/S1=200/1=200条（注意：这里的滤带面积计算约等于200是为了方便计算，实际计算值为1.1，除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量，对计算无影响）4.其实以上的全是基础，接下来的几点才是精髓前面计算了这么多，是为什么？接下来要做什么？首先我们要明确，除尘器的心脏是什么？是电磁阀！所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

（至于为什么选这个型号，那是领导安排的）如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用GOYENΦ40mm电磁阀Q=（198.3XCvXP1）/（根号G）------------（抱歉，懒得找跟号）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比重（这个可以无视，常温下空气比重为1.14）Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的？抱歉，我也不知道，但是每个阀都有自己的计算公式（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L算到这里后，就先停一停因为先要大概算下花板的排部根据滤带数量200个，我选择20X10的排部方式比较容易计算即电磁阀20个，喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先，计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话，兄弟们，实在太难看了。

布袋除尘器设计方案1. 引言布袋除尘器是一种用于去除空气中颗粒物的设备，广泛应用于工业生产过程中的粉尘处理。

本文旨在设计一个高效、可靠的布袋除尘器，以满足现代工业对环境保护的需求。

2. 设计原理布袋除尘器利用重力、惯性力、静电力和湍流的作用，将空气中的颗粒物捕集在滤袋表面，清洁空气则通过滤袋的孔隙进入排放口。

设计方案应充分考虑布袋材质的选择、气流分布的优化和滤袋清灰系统的可靠性。

3. 布袋材质的选择选择合适的布袋材料是确保除尘器高效工作的关键。

常见的布袋材料包括聚酯纤维、聚丙烯纤维和玻璃纤维等。

根据粉尘特性和温度湿度条件，选择耐磨损、化学稳定性好的材料，并进行滤袋的尺寸和结构设计，以提高除尘效率。

4. 气流分布优化合理的气流分布有助于提高除尘效果。

通过设计合理的进气口和排气口位置，以及布袋的布置方式，使气流在除尘器内均匀分布，最大限度地接触滤袋表面，从而提高颗粒物的捕集效率。

5. 滤袋清灰系统设计滤袋清灰系统是确保除尘设备稳定运行的重要部分。

常见的清灰方式包括机械振动清灰、气体反吹清灰和脉冲喷吹清灰等。

根据粉尘性质和处理容量选择合适的清灰方式，并确保清灰系统能够及时有效地清除滤袋表面的积尘，保持除尘器的正常运行。

6. 设备结构设计设备结构设计应考虑除尘器的可维护性和安全性。

合理安排设备的内部空间，以方便滤袋的更换和维护工作。

同时，添加合适的安全装置，如温度传感器、压力传感器和防爆装置等，可保障设备运行的安全可靠。

7. 总结布袋除尘器设计方案应综合考虑滤袋材料选择、气流分布优化、滤袋清灰系统设计以及设备结构等因素。

通过合理的设计，可以使布袋除尘器在工业生产过程中高效、可靠地去除空气中的颗粒物，保护环境，提升生产效率。

同时，不断优化和改进设计方案，可以进一步提升除尘器的性能和可持续发展能力。

布袋除尘器设计方案布袋除尘器设计方案1. 引言布袋除尘器是一种常用的空气净化设备，广泛应用于工业生产和环境保护领域。

本文将介绍布袋除尘器的设计方案，包括结构设计、工作原理和性能要求等方面。

2. 结构设计布袋除尘器的主要结构包括滤袋和滤袋骨架。

滤袋通常由耐高温、耐磨损的特殊材料制成，用于捕捉空气中的颗粒物。

滤袋骨架则起到支撑滤袋的作用，通常由金属材料制成。

为了提高除尘效果，滤袋的表面通常会涂覆一层抗粘性的膜，以防止粉尘附着在滤袋上。

此外，滤袋之间的间距也应适当，以确保空气顺利通过滤袋并减小阻力。

3. 工作原理布袋除尘器的工作原理是通过负压和滤袋的过滤作用来分离空气中的颗粒物。

工作时，含尘气体进入布袋除尘器的进气口，经过预处理后进入除尘室。

在除尘室内，气体通过滤袋，被滤袋上的颗粒物截留，净化后的气体通过出口排出。

而被截留的颗粒物则积聚在滤袋表面，形成一个颗粒物层，称为滤层。

当滤层上的颗粒物积聚到一定程度时，会增加滤袋的阻力。

为了保持除尘器的正常工作，需要定期进行清灰操作，将滤层上的颗粒物清除。

4. 性能要求在布袋除尘器的设计中，应满足以下性能要求：4.1 高效除尘布袋除尘器应具备高效的除尘能力，能够高效地去除空气中的颗粒物。

可以通过合理选择滤袋材料和优化滤袋布置等方式来提高除尘效果。

4.2 低能耗布袋除尘器应具备低能耗的特点，以提高工作效率和节约能源。

可以通过合理设计除尘室的结构、优化气流分布等方式来降低能耗。

4.3 便捷维护布袋除尘器应具备便捷的维护方式，方便操作人员进行清灰等维护工作。

可以通过设计可拆卸的滤袋和清灰装置等方式来实现。

4.4 长寿命布袋除尘器应具备长寿命的特点，能够在长时间的运行中保持稳定的性能。

可以通过选用耐磨损、耐高温的滤袋材料，以及优化滤袋骨架结构等方式来延长布袋除尘器的使用寿命。

5. 结论布袋除尘器是一种常用的空气净化设备，通过滤袋的过滤作用和负压原理，能够高效地去除空气中的颗粒物。

袋式除尘器的选型计算
简介：
选型计算的目标：
1.确定袋式除尘器的处理风量和压差；
2.确定袋式除尘器的过滤面积和袋数。

计算步骤：
1.确定处理风量：
处理风量是指袋式除尘器单位时间内处理的气体体积。

根据工况条件和空气净化要求，可以通过以下公式计算处理风量：
处理风量=工况气体体积流量×处理效率
其中，工况气体体积流量是指工况条件下流经除尘器的气体体积，处理效率是指袋式除尘器的过滤效果。

2.确定压差：
压差是指气体通过袋式除尘器时所产生的阻力。

根据工况条件和压差限制，可以通过以下公式计算压差：
压差=（气体密度×处理风量^2×常数）/（过滤面积×袋数）
其中，常数是与道流性能和过滤袋形状等参数相关的系数。

3.确定过滤面积：
过滤面积是指袋式除尘器中用于过滤粉尘的袋子的总面积。

根据工况条件和过滤效果要求，可以通过以下公式计算过滤面积：
过滤面积=处理风量/过滤速度
其中，过滤速度是指气体通过袋子时的线速度。

4.确定袋数：
袋数是指袋式除尘器中用于过滤粉尘的袋子的数量。

根据工况条件和
袋式除尘器设计的要求，可以通过以下公式计算袋数：
袋数=过滤面积/单个袋子的面积
以上为袋式除尘器选型计算的基本步骤。

在实际应用中，还需考虑袋
式除尘器的材质、结构和操作维护等因素，以确保选型的准确性和稳定性。

同时，在进行选型计算时，还应参考相关国家标准和行业规范的要求，以
保证袋式除尘器的使用安全和环保效果。

总结：。

布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。

袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。

技术干货除尘器设计选型详解●关于除尘器设计选型问题，现对袋式除尘器做如下介绍：1 选用滤布的原则滤布通常是用棉、毛等天然纤维或合成纤维为原料制成的。

原材料各具不同的物理、化学特性，适合的使用条件或工作环境(温度、湿度、腐蚀……)。

因此，混合料拌和机袋式除尘器滤料的正确选用的原则应该是，充分了解混合料拌和机在生产过程中排放出来的含尘气体的理化特性，认真对照各种纤维所具有的技术性能，加以正确选择。

2 正确选用滤布的方法正确选用滤布的方法包括：根据含尘气体的理化特性选用;根据粉尘的性状选用;根据袋式除尘器的清灰方式选用等等。

2.1 根据含尘气体的理化特性选用滤布含尘气体的理化特性包括温度、湿度、腐蚀性、可燃性和爆炸性等。

2.1.1 含尘气体的温度混合料拌和机排出的含尘气体的温度是袋式除尘器正确选用滤布的首要因素。

按照连续使用的温度，滤布可分为常温滤布(小于130℃)、中温滤布(130~200 ℃)和高温滤布(大于200℃)三类。

对于含尘气体温度波动较大的工作条件宜选择安全系数稍大一些，但瞬时峰值温度不得超过滤布的上限温度。

对于混合料拌和机排放的高温含尘气体，可以直接选用高温滤布。

2.1.2 含尘气体的湿度含尘气体的湿度是混合料拌和机袋式除尘器正确选用滤料的又一重要因素。

含尘气体的湿度表示气体中含有水蒸气的多少程度，通常用含尘气体中的水蒸气体积百分率Xw或相对湿度ψ表示。

当Xw大于8%、或ψ小于80%时，则称为湿含尘气体。

对于湿含尘气体，在选择滤布时应注意以下几点：1)湿含尘气体使滤袋表面捕集的粉尘润湿粘结，尤其对吸水性、潮解性粉尘，甚至引起糊袋。

为此应选用尼龙、玻璃纤维等表面滑爽、纤维材质易清灰的滤布，并宜对滤布使用硅油、碳氟树脂浸渍处理，或在滤布表面使用丙烯酸、聚四氟乙烯等进行涂布处理。

2)当混合料拌和机排放的烟气同时存在高温和高湿时会影响滤布的耐温性，尤其是聚酰胺、聚脂、亚酰胺等水解稳定性差的材料更是如此。

布袋除尘器改造方案引言布袋除尘器是一种常见的工业排放废气处理设备，其主要功能是通过滤袋的过滤作用，将废气中的固体颗粒物捕集下来，净化气体。

然而，随着工业生产水平的不断提高和环保意识的增强，传统的布袋除尘器在性能和效率方面已经不再满足要求。

因此，对布袋除尘器进行改造已成为迫切的需求。

本文将介绍一种布袋除尘器的改造方案，以提高其性能和效率。

目标本项目的改造目标包括： 1. 提高除尘效率； 2. 减少能耗； 3. 降低维护成本； 4. 增强设备的可靠性。

改造方案1. 滤袋材料的选择传统的布袋除尘器通常采用聚酯纤维滤料，但其捕集效率有限。

改进方案是选择更高效的滤袋材料，如聚四氟乙烯(PTFE)膜材料。

PTFE滤袋具有较高的捕集效率和较低的阻力，能够有效去除细小的颗粒物，并减少废气压力损失。

2. 增加预处理设备在传统的布袋除尘器前增加预处理设备，如旋风分离器或湿式除尘器，能够有效地降低粉尘颗粒的浓度和湿度。

这样可以减少对滤袋的磨损和堵塞，延长滤袋的使用寿命。

3. 优化布袋排列方式改进布袋排列方式，采用间距较大的横向排列方式，能够减少滤袋之间的干扰和阻力，提高除尘效率。

同时，采用合理的布袋长度和直径比，可以增加滤袋的有效过滤面积，提高除尘器的处理能力。

4. 定期清洗和更换滤袋定期清洗和更换滤袋是保证除尘器正常运行和滤袋寿命的关键。

通过设计合理的清洗装置，实现滤袋的在线清洗，减少停机维护时间。

此外，在滤袋进入磨损期之前及时替换，防止滤袋破损造成效率下降。

5. 优化除尘器控制系统传统的布袋除尘器控制系统通常采用定时工作模式，无法根据实际需求进行自动调节。

改进方案是引入先进的控制系统，如PLC控制器，实现自动化调节和监控。

控制系统能够根据进风压力、湿度和颗粒浓度等参数，自动调整清灰周期和清灰强度，提高除尘效率和节能性能。

结论通过采用以上改造方案，可以显著提高布袋除尘器的性能和效率，达到更好的除尘效果。

同时，减少能耗和维护成本，增强设备的可靠性。

袋式除尘器设计要点袋式除尘器设计优劣涉及到诸多因素,文章从处理风量、使用温度、气体成分等方面简要介绍了袋式除尘器的设计要点。

袋式除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用,滤料的粉尘层也有一定的过滤作用。

袋式除尘器设计优劣涉及到诸多因素,文章从以下因素介绍了袋式除尘器的设计要点。

1、处理风量处理风量决定着袋式除尘器的规格大小。

一般处理风量都用工况风量。

设计时一定要注意除尘器使用场所及烟气温度,若袋式除尘器的烟气处理温度已经确定,而气体又采取稀释法冷却时,处理风量还要考虑增加稀释的空气量；考虑今后工艺变化,风量设计指值在正常风量基础上要增加5%～10%的保险系数,否则今后一旦工艺调整增加风量,袋式除尘器的过滤速度会提高,从而使设备阻力增大,甚至缩短滤袋使用寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过大,将会增加除尘器的投资和运转费用；过滤风速因袋式除尘器的形式、滤料的种类及特性的不同而有很大差异,处理风量一经确定,即可根据确定的过滤风速来决定所必须的过滤面积。

2、使用温度袋式除尘器的使用温度是设计的重要依据,使用温度与设计温度出现偏差,会酿成严重后果,因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制；二是为防止结露,气体温度必须保持在露点20℃以上。

对高温气体,必须将其冷却至滤料能承受的温度以下,冷却方式有多种,较为典型的有自然风管冷却、强制风冷、水冷等,具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型。

3、气体成分除特殊情况外,袋式除尘器所处理的气体,多半是环境空气或炉窑烟气,通常情况下袋式除尘器的设计按处理空气来计算,只有在密度、黏度、质量热容等参数关系到风机动力性能和管道阻力的计算及冷却装置的设计时,才考虑气体的成分。

在许多工况的烟气中多含有水分,随着烟气中水分的增加,袋式除尘器的设备阻力和风机能耗也随之变化。
